低压无功补偿装置属于低压成套配电设备大类中的专门类别。
具有电容器、电抗器等器件特殊的技术要求。
目前，其装置中的投切器件已由机电开关发展到真空开关、电子开关、复合开关；投切控制器也由功率因数取样、三相控制发展到以无功电流、无功功率取样的三相分相智能控制器。
从而形成多种补偿方式，如：静态补偿、分相补偿、混合补偿、纯电容补偿、谐波补偿、滤波补偿等。
低压功率因数补偿装置的核心器件是低压自愈式并联电容器。
西安XD牌自愈式低压电容器采用高性能金属化聚丙烯薄膜作为电介质材料（损耗t anб≤0.001）。
电容器内置放电电阻、熔丝保护装置，制造工艺真空处理、树脂封装、质量可靠。
特别是介质损耗小，适宜大量电容器并联使用。
是矿热炉低压补偿理想的元件。
（电力电容器在运行过程中，除了向电网输送一定的无功功率外，其内部还会耗用一定的有功功率，这就是电容器的损耗。
电容器的有功功率P与无功功率Q的比值，称作电容器的损耗角正切值。
tanб＝P／Q 利用电容器损耗角正切值，可以计算出电容器组的损耗和发热量。
）铁心电抗器的损耗由两部分组成，铁损、铜损。
在设计、制作过程中应予考虑。
电抗器设计加工应考虑抑制谐波与防止对电容器的冲击作用。
在矿热炉系统中实施无功补偿的一些问题的探讨：⑴、无功功率补偿接入点的考虑①、计量点位置的考虑。
矿热炉一般在高压侧计量,补偿点应在计量点的内侧，计量无功补偿后的用电数据。
②、考虑理想的补偿效果。
应在配电负荷末端进行电容无功补偿。
矿热炉应实施高、低压混合补偿。
其原因是低压补偿是最理想的效果，但补偿电容数量十分庞大，实施分段补偿，经济合理。
⑵、电容器工的作环境分析①、矿热炉变压器低压侧为三相三线制，无中心零线，无0序电流。
当负荷不平衡时，三相电压会产生很大的变动（见附件）。
②、矿热炉负荷是电极弧（类似电弧焊机），工作过程中电流、电压、功率因数变化较为频繁，而且变化幅度较大。
③、矿热炉变压器低压侧在结构上无任何开关（因电流数值非常大庞，无法采用开关控制）。
矿热炉功率因数的补偿方案一、补偿的方式矿热炉电炉的功率因数补偿大致有三种。
即高压补偿、中压补偿和低压补偿。
1、高压补偿可以解决供电局对用电功率因数的最基本要求，但解决不了电炉变压器的出力问题。
随着电炉的容量越来越大，供电的电压也越来越高。
这样就给高压补偿也带来了一些困难。
2、低压补偿可以解决电炉变压器的出力问题，但低压补偿的电流几万安培，设备庞大，施工也比较困难，设备运行时，大量的接触器频繁动作，设备的故障率及设备维护量都很大。
3、所谓的中压补偿，即利用变压器的中压10KV线圈做补偿。

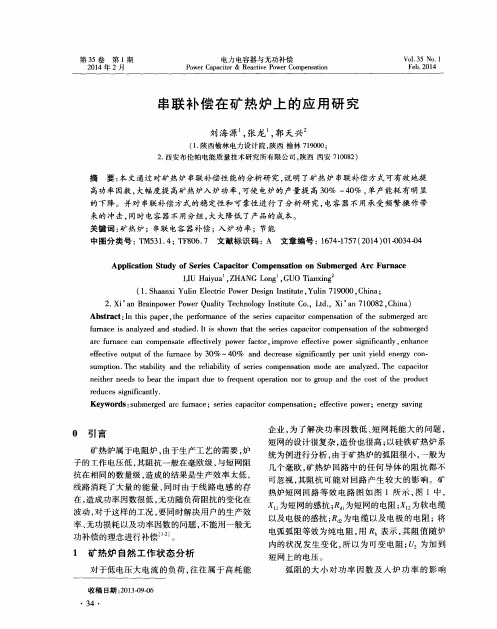

中压补偿分两种：一种是中压并联补偿，一种是中压串联补偿。
1）中压并联补偿的作用与高压补偿差不多，中压并联补偿主要是解决电炉变压器的高压侧电压太高不好补偿的问题，即采用中压并联补偿。
这种补偿同样解决不了电炉变压器低压线圈的出力问题。
2）中压串联补偿的作用与低压补偿差不多，他可以解决电炉变压器的出力问题，当然，功率因数也可以补偿到0.92以上。
它也存在着补偿投入后容升电压比并联补偿要高的问题。
但可以通过调低有载开关档位的办法解决。
二、中钢吉电矿热炉功率因的补偿方案中钢吉电矿热炉一般采用中压串联补偿，实施串联补偿后功率因数达到0.9~0.92以上。
同样入炉功率也达到了0.9~0.92以上。
1、中压串联补偿的主要设备：1）10KV的电容器约为变压器额定容量的80％左右。
2）6个电感线圈。
3）3个高压柜：1个开关柜；1个PT柜；1个过压保护柜。
4）1个补偿操作控制台（包括一台电脑及PLC）。
2、电炉变压器根据串联补偿的需要，要对电炉变压器中压线圈的容量作相应的调整。
调整后的变压器的重量大约增加10％3、中压串联补偿的设备布置中压串联补偿的设备可布置在压放平台上，用10KV电缆与电炉变压器连接。
（比低压补偿的连接要简单的多）三、中压串联补偿的投入与运行中压串联补偿的设备在开炉时，暂时不投入运行。
当负荷稳定后即可把中压串联补偿的设备投入运行。
高、中、低压多种无功补偿方式在矿热炉上的应用对比本文对在电炉变压器高、中、低压侧三种不同位臵接入补偿装臵进行了应用对比。
本文也对传统电容及SVG（SVC）等新技术在电炉无功补偿上的应用进行了对比。
最后，本文对目前最先进实用的补偿技术——云南新迈科技有限公司“矿热炉低压电容动态无功自动补偿节能增产系统”进行了描述。
电炉的无功损失电炉的固有特性（感性无功需求）决定了供电系统功率因数下降，其无功输送挤占了系统有功输送能力，导致供电系统效率降低、设备出力不足、带负载能力下降。
如果由供电局供电线路提供电炉所需无功，至少有以下损失：（1）若要使终端设备（电炉炉内）有功达到设计负荷，必须增大供电系统设备（变压器等）的容量，产生设备购臵损失，也可认为是设备生产能力损失；（2）无功电流增加了线损，增大了电压降，迫使电炉低压大电流生产，增加了能耗；（3）若功率因数低于0.9，则供电局将向企业征收额外的功率因数调整电费。
电炉无功补偿装臵好的补偿装臵必须满足电炉工况特性及使用环境需要：（1）大范围的负荷（无功）动态波动，波动范围可能达到额定负荷的70%以上；（2）较大的三相不平衡负荷波动，波动的三相负荷不平衡度可能超过30%，电锌炉等甚至可以达到80%以上；（3）一次侧电压波动，一次侧电压等级越低波动越大，35kV波动范围至±5kV；（4）工作环境存在导电性、腐蚀性粉尘，温度较高；一、高、中压电容补偿只能在一定范围内满足功率因数的要求为满足供电局对功率因数的要求，传统做法是在炉变一次（高压）侧或者三次（中压）侧进行10kV及以上电压等级的电容补偿。
特点是：1．高、中压补偿采用的是10kV以上电压等级的电容器，必须用高压（真空或六氟化硫）断路器进行电容投切或者随电炉一起投切。
电容（分组）投切采用人工控制，目前不能实现动态投切、自动控制，也就不能实现电容补偿量随负载波动的动态补偿。
高压补偿在电炉负荷波动较大时经常处于欠补和过补状态，而在过补状态下的无功倒送是供电局严格禁止的。
矿热炉无功补偿的几个问题和解决方案矿热炉的供电系统主要是由电炉变压器及短网铜管组成，变压器及短网是一个在大电流状态下工作的系统，其最大电流可达数十万安培。
矿热炉的功率因数低，绝大多数的矿热炉的自然功率因数都在0.7~0.80 之间，三相电极形成的电弧需要从系统吸收大量的无功功率，因此会给电炉的运行带来如下问题。
1) 由于矿热炉长期工作在超载状态，大量无功功率流经电网，降低了电网的电压水平，造成供电系统电压的不稳定，不利于电网的经济运行。
2) 大量无功电流流经变压器和短网，大大降低了变压器的有功出力。
同时也增大了变压器的损耗，降低了变压器及短网输送有功功率的能力，导致单位电耗增加，产能下降。
3) 量无功电流流经变压器和短网，会使导体温升有较大幅度的增加，这一方面使导体的电抗增大而致损耗增加。
另一方面，温升还会加速短网的结垢、锈蚀，从而降低短网的使用寿命。
此外，温升还会加速变压器的绝缘老化，使变压器的寿命降低。
4) 矿热炉工作时，大量的无功电流流经布置长短不等的短网，会加剧三相功率的不平衡，功率的不平衡会导致电炉的功率中心与炉膛中心不重合，这会降低坩埚区的容量，使矿热炉达不到设计产量，电耗指标变坏。
从以上几点分析可以看出，对矿热炉进行无功补偿，从而提高功率因数、平衡三相功率，对矿热炉的降耗节能具有极其重要的意义。
常见矿热炉无功补偿方案的分析根据补偿装置和变压器的位置进行划分，目前较常见的补偿方式有高压侧补偿与低压侧补偿两种。
下面我们对这两种补偿方式做一具体分析，针对矿热炉而言，无功的产生主要是由电弧电流引起的。
如在电炉变压器的高压侧进行无功补偿，对改善高压侧的供电状况，提高功率因数是明显的。
但对于降低短网的无功损耗，提高变压器的出力，提高产能却没有任何帮助。
如在低压侧进行补偿，那么大量的无功功率将直接由补偿电容器提供，无功电流直接经低压补偿电容和电弧形成回路。
而不再经过补偿点前的短网、变压器及高压供电回路，在提高功率因数的同时，降低了变压器及短网的无功消耗，还可提高电炉变压器的有功功率输出，从而提高电炉的产能，提高产品的质量，降低单位电耗，降低原料的消耗等。
矿热炉两种赔偿方式的利害剖析纲要：矿热炉是一种耗能巨大的工业生产设施，电能占到所有成本的70%以上，且目前的矿热炉功率因数地下，绝大部分的自然功率要素均在0.7-0.8之间。
同时因为其三相电极之间电压很难控制均衡，致使炉内温度不平均，影响产质量量等问题，因为此行业在国内生产厂家相对许多，耗电严重，而其产品又是我国公民经济及世界工业不行缺乏的。
所以本文剖析了矿热炉加装无功赔偿的重要性，并且分别对两种常有的无功赔偿方式进行了详尽的剖析。
重点词：矿热炉；无功赔偿；功率因数中图分类号：TP2文?I表记码：A文章编号：1009-30442017）08-0240-02概括矿热炉是生产镍铁、铬铁、锰铁、电石、镁锰等领域的重要生产设施，耗能巨大，其电能的成本约占到所有成本的70%以上，从国家的发展方面来看，我国“十二五”规划的目标中明确提出对能耗的要求定量指标是全国单位 GDP能耗需要降低16%，节能是科技发展的首位，且以节俭为优先原则，而冶金行业能耗约占全国总能耗的11%，属于能耗大户。
从矿热炉自己构造来看，他属于大电流设施，其电流主要流向是由：炉用变压器短网（铜排软电缆导电铜管）电极，并且因为现实安装中空间有限，所以三项短网不行能做到大小和形状完整同样，而当大批无功电流流过大小和形状不一的短网时，更会加剧三项的不均衡，进而影响冶炼的成效。
从以上能够看出，提升功率因数、均衡三项功率是矿热炉行业不行防止需要解决的问题，并且矿热炉一旦建成，矿热炉自己的电气参数就固定下来了，假如在尽量不改变矿热炉工艺的前提下高功率因数，那么无功赔偿这是一种较为简单解决问题的方法，依据无功赔偿接入点的不一样，无功赔偿分为高压赔偿和低压赔偿两种形式。
无功赔偿的原理无功赔偿是指把有容性负荷的装置与感性功率负荷并联接在赞同电路，能量在两种负荷之间互相互换，这样感性负载所需要的无功功率可由容性负载输出的无功功率赔偿。
高压无功赔偿高压侧无功赔偿是将赔偿装置直接并联在变压器的高压一侧。
矿热炉的低补、中补、高补是什么你清楚吗？如何选择？矿热炉是一种高能耗设备，它的电能消耗支出费用占生产成本很大的比重。
在企业面临能源需求持续高涨、国内电价不断提升的严峻形势下，对矿热炉实行无功补偿，提高用电功率因数，最大可能的提高产量、降低单位耗电量，最大限度挖掘设备的潜力，对利用矿热炉来进行生产的企业来讲，具有相当重要的现实意义和经济效益1。
矿热炉电气系统主要由电炉变压器、短网、电极和熔池四部分组成。
交流电流分别由三根电极导入炉内，电流经电极与电极间的炉料在电极下方产生电弧和炉料电阻的焦尔热、及在电弧高温作用下，炉料产生化学反应生成各种化合物，比如硅铁、电石、金属硅等。
电炉变压器、短网部分是感性负载，需耗掉大量的无功功率，而无功损耗又减少有功，不仅影响产品的质量与产量，并且使电炉变压器的使用效率降低，产品能耗升高。
如果在电极和短网之间通过并联电容器组对无功进行补偿，就可以提高功率因数，减小线损，提高电极对地电压，从而达到节能减耗的目的。
根据电工理论：式中：λ为功率因数;R为矿热炉电阻，Ω;X为矿热炉电抗，Ω。
电阻包括四个部分：变压器电阻、短网电阻、炉料电阻和熔池电阻。
电抗包括三方面：变压器电抗、设备电抗和炉内电抗。
要提高cosλ，一要提高电阻R，但如果提高变压器电阻、短网电阻，只能使导体发热，损失的功率增加，使电效率降低，因此，这两部分要尽量降低，所以要提高只能从工艺上采取措施来提高熔池电阻和矿热炉炉料电阻;二是要降低炉子电抗，占主导地位的矿热炉变压器二次侧电流回路中，设备的电抗值占总电抗值的60%～70%，因此矿热炉变压器的电抗应尽可能低。
在矿热炉工艺参数和设备参数已定的情况下，要有效提高系统的功率因数，最有效的办法就是增加电力电容器进行无功补偿。
对矿热炉来说，无功补偿有三种方式，即高压补偿、中压补偿和低压补偿。
高压补偿是在矿热炉变压器一次侧接入并联10kV电容器组进行功率因数补偿，它能降低供电线路电能损失，减少线路压降，满足供电部门对功率因数要求225。
