永宁公寓楼模板工程施工方案1、编制依据1.1施工图纸1.2主要规范、规程2.工程概况2.1总体概况：2.2建筑概况：建筑总概况建筑装修概况表2.3结构概况：结构安全设计概况表结构设计概况表HRB400三、施工部署：1.劳动力组织：本工程质量要求高、工期紧、施工队组织技术全面过硬且素质较高的工人参加施工，，基础安排木工15人左右。

±0.000以上安排木工20人，加强人员调配合理安排。

四、模板设计设计要求：本工程所有墙柱顶板梁全部采用清水模板进行支设；加固支撑体系采用Φ4.8×3.5后待碗扣钢管搭设满堂架，其立杆间距不大于1500mm。

清水模板背面倍600×100mm方木，方木的间距为不大于300mm,加固支撑体系其性能应满足以下要求：1、模板及支架应具有足够的承载能力和稳定性，能可靠地承受混凝土的侧压力、重量、及施工荷载；2、要保证工程结构和构建各部分形状尺寸大小和相互的位置正确。

3、构造简单，装拆方便，并便于钢筋绑扎和安装，符合混凝土的浇筑及养护等工艺要求；4、模板拼接严密，不得漏浆；5、清水混凝土工程及装饰混凝土工程所使用的模板，应满足设计要求的效果。

五、施工工艺5.1基础模板基础部分模板主要是外围模板和梁的吊模。

梁砼必须一次浇筑.施工顺序：模板清理（模板制作）——弹好控制线——安装定位筋——合模加固——浇注砼——拆模——模板清理5.1.1、砼浇注进程中，应有有关人员进行监视，发现问题应及时解决或汇报。

5.1.2顶板模板：为了保证工程施工进度，顶板采用12㎜厚清水模板，用60×100木方做龙骨，地上支撑采用碗扣架系统，配备三层模板及碗扣架，顶板模当采用单块就位时，宜以每个铺设单元从四周先用阴角模与墙、梁模板连接，然后向中央铺设，按设计要求起拱（跨度大于4m时，起拱0.2%），起拱部位中间起拱，四周不起拱。

模板安装工序：支撑体系（打设满堂架）——铺设木龙骨——（模板清理）铺设清水模板刷——绑扎钢筋——浇注砼——拆模5.2.3满堂架搭设完毕后，在最上一层横杆上铺设方木龙骨，龙骨的铺设方向为：龙骨纵向铺设，铺设间距为300mm，方木的搭结长度500mm，用铁丝绑扎牢固。

龙骨铺设要求其标高符合设计要求。

5.2.4铺设清水模板：将前一层拆下来的清水模板清理干净（清水模板上的钉子、混凝土清理干净），铺设时宜以每个铺设单元从四周先用阴角模与墙、梁模板连接，然后向中央铺设，按设计要求起拱（跨度大于4m时，起拱0.2%），起拱部位中间起拱，四周不起拱。

5.2.5混凝土浇筑：祥见混凝土施工方案5.2.6模板拆除：顶板模板拆除时，非悬挑构件，其长宽小于2米时，其混凝土强度等级达到50%时即可拆除模板；其长宽大于2米而小于8米时，其混凝土强度等级达到75%时即可拆除模板；悬挑构件的混凝土强度等级达道100%时方可拆模。

拆模原则是先浇先拆，后浇后拆，与浇注顺序一致。

5.3梁模板：在配制梁底及梁邦时要尽量使用脚料配制。

模板安装工序：模板清理（配制模板）——安装模板——……——拆模5.3.1将脚料上的钉子、混凝土等清理干净后，依据图纸梁的尺寸，配制梁底梁邦。

梁底梁邦上采用50×70的龙骨间距不大于300mm。

配制完毕后，将梁模板按梁编号。

5.3.2安装模板：在梁的两侧立两排钢管用小横管连接加固，梁高大于600mm时必须加设对拉螺栓杆。

5.3.3拆模：同板；5.4标高不同的处理本方案均按结构标高进行设计，低于结构标高时，用丝杠自行降落处理；高于结构标高时，模板底部让出，即模板设计高度一高出结构标高的数值。

六、模板施工过程中应注意的事项5.5模板拆除时，砼的强度必须符合规范要求，且经技术人员同意。

5.6结构施工中，必须支塔防护网和安全网，防护网要随层上升，并高出作业面1.2以上。

5.7模板的存放地必须平整夯实，不得存放在松土和凹凸不平的地方。

预计施工不得积水，存放大模板处严禁坐人和逗留，存放应按施工总平面图分区存放。

5.8模板施工前，必须进行安全技术交底。

5.9支拆模板应按顺序进行，模板及支撑在固定前，禁止攀登，不准在拆除的模板上操作，支撑架各连接须扣紧，勿遗漏，使用中应经常检查支撑架有无拆改、松扣、脱钩现象，发现问题及时改整。

6.0必须做到当天完成场清。

六、检验质量标准质量标准七、安全、文明工地施工要求1、进入施工现场必须戴好安全帽，高空作业时必须带安全带。

2、工前应先检查所使用的工具是否牢固，扳手等工具及钉子放在工具袋内，不得放在脚手板上，以免掉落造成伤人事故。

3、现场如使用小型电动工具时，应由专业电工接线，并有漏电保护装置。

非专业电工不得私自接线。

4、不得在脚手架上堆放模板，钢管等材料。

5、拆除模板时，人不许站在正在拆除的模板上，在拆除时应注意整块模板掉下，有必要时要增加临时支撑，这样可防止模板突然掉下造成伤人。

6、拆除的模板不得随意堆放，要堆放到指定的位置。

拆下的模板要及时清理，堆放整齐，不得出现朝天钉现象。

7、不得私自拆除工地一切安全设施，如确需拆除时必须经主管工长同意方可拆除。

8、做好成品保护。

9、施工现场上班不得出现穿拖鞋、打架、酗洒等现象。

10、易燃易爆材料应有专门库房堆放及领用制度。

11、所有施工人员必须遵守工地一切安全文明工地的有关规章规定。

模板抗压计算公式模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

模板支架搭设高度为2.5米，搭设尺寸为：立杆的纵距b=1.20米，立杆的横距l=1.20米，立杆的步距h=1.50米。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.000×0.170×1.200+0.350×1.200=5.520kN/m活荷载标准值q2 = (2.000+1.000)×1.200=3.600kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 120.00×1.80×1.80/6 = 64.80cm3；I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；(1)抗弯强度计算f = M / W < [f]其中f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.2×5.520+1.4×3.600)×0.250×0.250=0.073kN.m 经计算得到面板抗弯强度计算值f = 0.073×1000×1000/64800=1.125N/mm2面板的抗弯强度验算f < [f],满足要求!(2)抗剪计算[可以不计算]T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.2×5.520+1.4×3.600)×0.250=1.750kN截面抗剪强度计算值T=3×1750.0/(2×1200.000×18.000)=0.122N/mm2截面抗剪强度设计值[T]=1.40N/mm2抗剪强度验算T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×5.520×2504/(100×6000×583200)=0.042mm面板的最大挠度小于250.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载下连续梁计算。

1.荷载的计算(1)钢筋混凝土板自重(kN/m)：q11 = 25.000×0.170×0.250=1.063kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.350×0.250=0.088kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值q2 = (1.000+2.000)×0.250=0.750kN/m静荷载q1 = 1.2×1.063+1.2×0.088=1.380kN/m活荷载q2 = 1.4×0.750=1.050kN/m2.木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载q = 1.458/0.600=2.430kN/m最大弯矩M = 0.1ql2=0.1×2.43×0.60×0.60=0.087kN.m最大剪力Q=0.6×0.600×2.430=0.875kN最大支座力N=1.1×0.600×2.430=1.604kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 4.00×9.00×9.00/6 = 54.00cm3；I = 4.00×9.00×9.00×9.00/12 = 243.00cm4；(1)木方抗弯强度计算抗弯计算强度f=0.087×106/54000.0=1.62N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方抗剪计算[可以不计算]最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值T=3×875/(2×40×90)=0.365N/mm2截面抗剪强度设计值[T]=1.60N/mm2木方的抗剪强度计算满足要求!(3)木方挠度计算最大变形v =0.677×1.150×600.04/(100×9500.00×2430000.0)=0.044mm木方的最大挠度小于600.0/250,满足要求!三、板底支撑钢管计算横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。

集中荷载P 取木方支撑传递力。

1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN 1.60kN支撑钢管计算简图0.945支撑钢管弯矩图(kN.m)0.273支撑钢管变形图(mm)支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩 M max =0.945kN.m最大变形 v max =4.171mm最大支座力Q max=8.499kN抗弯计算强度f=0.945×106/4491.0=210.33N/mm2支撑钢管的抗弯计算强度大于205.0N/mm2,不满足要求!支撑钢管的最大挠度小于1200.0/150与10mm,满足要求!纵向支撑钢管计算纵向支撑钢管按照集中荷载作用下的连续梁计算。

合集下载

电厂模板、脚手架施工方案(含受力计算)

电厂模板、脚手架施工方案(含受力计算)

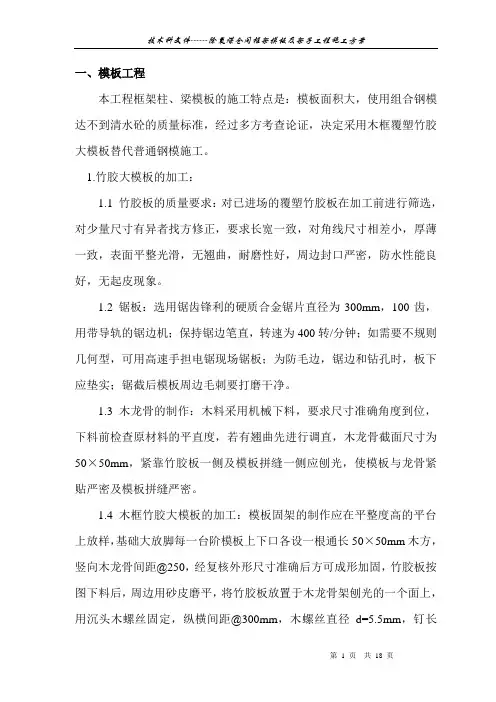

一、模板工程本工程框架柱、梁模板的施工特点是：模板面积大，使用组合钢模达不到清水砼的质量标准，经过多方考查论证，决定采用木框覆塑竹胶大模板替代普通钢模施工。

1.竹胶大模板的加工：1.1 竹胶板的质量要求：对已进场的覆塑竹胶板在加工前进行筛选，对少量尺寸有异者找方修正，要求长宽一致，对角线尺寸相差小，厚薄一致，表面平整光滑，无翘曲，耐磨性好，周边封口严密，防水性能良好，无起皮现象。

1.2 锯板：选用锯齿锋利的硬质合金锯片直径为300mm，100齿，用带导轨的锯边机；保持锯边笔直，转速为400转/分钟；如需要不规则几何型，可用高速手担电锯现场锯板；为防毛边，锯边和钻孔时，板下应垫实；锯截后模板周边毛刺要打磨干净。

1.3 木龙骨的制作：木料采用机械下料，要求尺寸准确角度到位，下料前检查原材料的平直度，若有翘曲先进行调直，木龙骨截面尺寸为50×50mm，紧靠竹胶板一侧及模板拼缝一侧应刨光，使模板与龙骨紧贴严密及模板拼缝严密。

1.4 木框竹胶大模板的加工：模板固架的制作应在平整度高的平台上放样，基础大放脚每一台阶模板上下口各设一根通长50×50mm木方，竖向木龙骨间距@250，经复核外形尺寸准确后方可成形加固，竹胶板按图下料后，周边用砂皮磨平，将竹胶板放置于木龙骨架刨光的一个面上，用沉头木螺丝固定，纵横间距@300mm，木螺丝直径d=5.5mm，钉长55mm；模板加工好后，经试拼，其接缝平整度、方正、缝隙达到要求后，编号堆放整齐，若达不到要求则用刨子在侧面予以修正，然后四个侧面刷防水胶，以防模板浸水变形及起皮；固定竹胶板的螺丝头采用嵌腻子刮平；经验收合格后编号堆放整齐，以备现场使用；现场施工时按序拼模。

1.5 异形模板的加工应在平台上放样后下料，配制成整体模板，保证角度到位，拼缝严密，安、拆方便。

2. 模板的安装2、1框架柱、梁截面尺寸大，砼的侧压力是模板设计要考虑的主要因素。

通过对竹胶板、木龙骨、柱箍、对拉螺栓等强度刚度验算，确定柱模板采用12厚覆塑竹胶大模板，50×50mm木龙骨＠250mm，柱箍采用ф48普通脚手架钢管，间距＠300mm。

模板施工方案(剪力墙结构)

模板施工方案(剪力墙结构)

目录模板工程施工方案(剪力墙结构)............. 9－11－2一、工程概况......................................... 9－11－2二、模板设计依据..................................... 9－11－21. 支模材料的选择.................................... 9－11－22. 模板的配制........................................ 9－11－22.1 现浇楼板支模................................. 9－11－22.2 梁模板....................................... 9－11－22.3剪力墙模板.................................... 9－11－33. 支模方法.......................................... 9－11－33.1梁、现浇平板支模.............................. 9－11－33.2梁板式楼梯支模................................ 9－11－43.3内外剪力墙支模................................ 9－11－44. 模板及支架设计的验算.............................. 9－11－54.1楼板模板的强度验算............................ 9－11－54.2小楞强度及刚度验算............................ 9－11－64.3支撑小楞的横杆的强度及刚度验算................ 9－11－74.4主梁模板强度及刚度验算........................ 9－11－84.5 钢管脚手架及楼板承载力验算................... 9－11－94.6地下室剪力墙模板计算......................... 9－11－105. 保证支模质量的技术措施 .......................... 9－11－126. 模板施工的安全技术............................... 9－11－136.1模板施工前的安全技术准备工作................. 9－11－136.2模板施工的安全要求........................... 9－11－137. 拆模的安全技术................................... 9－11－147.1拆模的安全要求............................... 9－11－147.2 模板的拆除的安全技术........................ 9－11－158. 砼成品保护....................................... 9－11－169. 模板保护......................................... 9－11－1610. 注意事项........................................ 9－11－16模板工程施工方案(剪力墙结构)一、工程概况上海宝石山高层公寓1～3#楼工程，建筑面积约61000㎡。

竹胶板模板计算

竹胶板模板计算

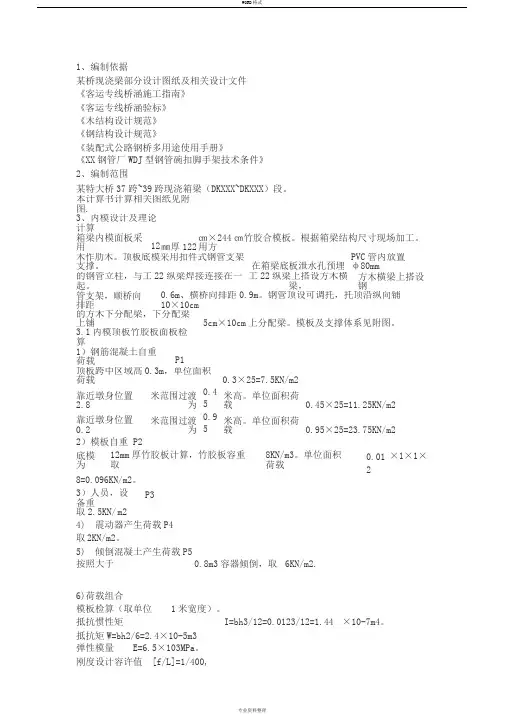

1、编制依据某桥现浇梁部分设计图纸及相关设计文件《客运专线桥涵施工指南》《客运专线桥涵验标》《木结构设计规范》《钢结构设计规范》《装配式公路钢桥多用途使用手册》《XX 钢管厂WDJ 型钢管碗扣脚手架技术条件》2、编制范围某特大桥37跨~39跨现浇箱梁（DKXXX~DKXXX ）段。
