不锈钢管卡压式连接施工工艺（一）不锈钢管卡压式连接安装技术不锈钢管卡压连接管件的端部U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩（外小里大,表面形成六角形）,从而达到连接强度,并满足密封要求。

主要安装施工工艺：安装前准备→预制加工→干管安装、试压→立管安装、试压→支管安装、试压。

1、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

2、预制加工根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

3、干管安装（1）将预制加工好的管段按编号运至安装部位进行安装。

（2）将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。

应满足表1的要求。

然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

公称直径32～40时为5mm。

确认后用专用液压钳卡住管件端部,通过液压工具加压完成管道的卡压连接。

加压值分别为:管径DN25～40的5MPa,DN15～20的为4MPa。

（3）管道固定:用管卡、型钢将管道固定在墙或梁上,不得有松动现象,公称直径≤25mm的管道安装时可采用塑料管卡。

（4）管道敷设时严禁产生轴向弯曲和扭曲,穿过墙或楼板时不得强制校正。

当与其它管道平行敷设时,应按设计要求预留保护距离,当设计无规定时其净距不宜小于100mm。

当管道平行时,管沟内不锈钢管宜设在镀锌钢管的内侧。

完整版)薄壁不锈钢管卡压式连接施工工艺直径32~50mm时应为50mm，工程直径65mm及以上时应为60mm。

4.管道连接1)薄壁不锈钢管卡压式连接的连接方式有三种：单卡压式、双卡压式、三卡压式。

2)连接前应确保管子插入管件的深度符合要求，卡压工具的选择应根据管子直径和卡压式连接的类型选择相应的卡压工具。

3)连接完成后，应进行水压试验，试验压力应符合设计要求，无渗漏现象。

5.管道保温1)管道保温应按设计要求进行，保温材料应符合国家现行标准。

2)保温材料的厚度应根据设计要求确定，保温层应均匀、紧密、无空鼓、无裂缝。

3)保温层表面应光滑、平整、无砂眼、无毛刺、无划痕。

4)保温层应与管道连接紧密，不得有松动现象。

6.管道试压1)管道敷设、连接完成后，应进行水压试验，试验压力应符合设计要求。

2)试验时应按设计要求逐级增加试验压力，试验时间应不少于30分钟。

3)试验中应注意观察管道和连接处是否有渗漏现象，如发现渗漏应及时处理。

7.管道冲洗消毒1)管道试压合格后，应进行冲洗消毒，确保管道卫生达标。

2)冲洗消毒应按XXX颁布的《建筑给水排水及采暖工程施工及验收规范》GB ）的要求进行。

3)冲洗消毒完成后，应进行水质检测，水质应符合国家有关标准。

薄壁不锈钢管卡压式连接施工工艺可以降低管道施工成本，因为这种工艺不需要复杂的套丝机和电焊机等机具，也不需要切削液和焊剂等添加物。

相比传统的焊接和丝扣连接，薄壁不锈钢管卡压式连接施工工艺更加简单易行，无需高超的操作技巧和大量的人工，因此可以大幅度减少工艺成本。

在进行薄壁不锈钢管卡压式连接施工工艺之前，需要进行施工准备。

这包括施工设计图纸和技术文件的齐全和会审，施工方案或组织设计的技术交底，以及材料、施工人员和施工机具等的准备。

此外，还需要了解建筑物的结构，以制定与土建工程和其他工程的配合措施。

管道敷设、连接和保温都是薄壁不锈钢管卡压式连接施工工艺的重要环节。

在敷设管道时，需要注意管道明敷的时机和固定支架的间距。

薄壁不锈钢管卡压式连接施工方案编制依据：1、GB/T1999228.1-2003《不锈钢卡压式管件》2、GB/T19228.2-2003《不锈钢卡压式管件连接用薄壁不锈钢管》3、GB/T19228.3-2003《不锈钢卡压式管件用橡胶O型密封圈4、CECS153:2003《建筑给水薄壁不锈钢管管道工程技术规程》5、04S407-2《建筑给水金属管道安装薄壁不锈钢管》式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

公称直径32～40时为5mm。

确认后用专用液压钳卡住管件端部,通过液压工具加压完成管道的卡压连接。

加压值分别为:管径DN25～40的5MPa,DN15～20的为4MPa。

(3)管道固定:用管卡、型钢将管道固定在墙或梁上,不得有松动现象,公称直径≤25mm的管道安装时可采用塑料管卡。

(4)管道敷设时严禁产生轴向弯曲和扭曲,穿过墙或楼板时不得强制校正。

当与其它管道平行敷设时,应按设计要求预留保护距离,当设计无规定时其净距不宜小于100mm。

当管道平行时,管沟内薄壁不锈钢管宜设在镀锌钢管的内侧。

(5)干管安装后必须进行水压试验,试验压力为工作压力的 1.5倍且不小于0.6MPa,管道系统加压宜采用手动泵缓慢进行,升压时间在10min以上,当压力达到规定试验压力后观察10min,如压力降低小于0.02Mpa,再将压力降至工作压力,对管道作外观检验,以不渗漏为合格,方可进行后续土建施工。

5、立管安装将预制加工好的立管段运至安装现场,并将各管段进行卡压连接。

明装立管时,其外壁距装饰墙面的距离为:公称管径≤25mm时为40mm,公称直径32～40mm时为50mm。

管道井的暗装立管严格按施工图尺寸进行安装,立管穿越楼板处应加设塑料套管,穿过屋面时采用金属防水套管,套管高出地面和屋面50mm,管道安装一定要在墙壁粉饰完成后进行,以免污染管道。

立管安装完成后进行水压试验,试验压力及试验方法同干管试压。

薄壁不锈钢管卡压式连接施工工艺一、 工艺原理不锈钢管传统工艺，不论是焊接还是丝扣连接，对管材壁厚有严格的要求，套丝及焊接连接过程中需要套丝机、电焊机等机具，切削液、焊剂等添加物（副材），而且必须是熟练的操作工才能顺利完成复杂的操作工序，需要消耗大量的人工，工艺成本较高。

而采用薄壁钢管卡压连接施工工艺，管子插入管件后，用专用的卡压工具卡压、瞬间即可完成连接作业。

不需要螺纹连接时复杂的套丝作业，也不需要焊接时前处理、后处理作业，管道施工综合成本大幅度减少。

二、 工艺流程与操作要点1. 工艺流程2. 施工准备1) 管道安装工程施工应具备下列条件：A 、施工设计图纸和其它技术文件齐全，并经会审或审查。

B 、施工方案或施工组织设计已进行技术交底。

C 、材料、施工人员、施工机具等能保证正常施工。

D 、施工现场的用水、用电和材料贮放场地条件能满足需要。

E 、提供的管材和管件符合国家现行有关产品标准，其实物与资料一致，并附有产品说明书和质量合格证。

2) 了解建筑物的结构根据设计图纸和施工方案制定与土建工程及其它工程的配合措施。

安装人员应经专业培训，熟悉薄壁不锈钢管和管件的性能，掌握操作要点。

3) 管材和管件的外观和接头检查管件、管材上的污物和杂质应及时清除。

3. 管道敷设1) 管道明敷时，应在土建工程粉饰完毕后进行安装。

安装前，应首先复核预留孔洞的位置是否正确。

2) 薄壁不锈钢管固定支架间距不宜大于15m ，热水管固定支架间距的确定应根据管安装准备干管安装线热胀量、膨胀节允许补偿量等确定。

固定支架宜设置在变径、分支、接口及穿越承重墙、楼板的两侧等处。

4)公称直径不大于25mm的管道安装时，可采用塑料管卡。

采用金属管卡或吊架时，金属管卡或吊架与管道之间应采用塑料带或橡胶等软物隔垫。

5)在给水栓和配水点处应采用金属管卡或吊架固定；管卡或吊架宜设置在距配件40~80mm处。

6)对明装管道，其外壁距装饰墙面的距离：工程直径10~25mm时应为40mm，工程直径32~65mm时应为50mm。

薄壁不锈钢管卡压式连接施工方案编制单位：辽宁洪宇建筑安装工程有限公司编制依据：1、GB/T1999228.1-2003《不锈钢卡压式管件》2、GB/T19228.2-2003《不锈钢卡压式管件连接用薄壁不锈钢管》3、GB/T19228.3-2003《不锈钢卡压式管件用橡胶O型密封圈4、CECS153:2003《建筑给水薄壁不锈钢管管道工程技术规程》5、04S407-2《建筑给水金属管道安装薄壁不锈钢管》工程概况：管道采用薄壁不锈钢管，连接方式：卡压式连接，施工质量控制及技术要点。

一、薄壁不锈钢管卡压式连接工艺要求薄壁不锈钢管卡压连接管件的端部 U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩( 外小里大,表面形成六角形 ),从而达到连接强度,并满足密封要求。

(一)、主要安装施工工艺安装前准备→确定管道长度→预制加工→插入管件卡压连接→干管安装→立管安装→支管安装→管道试压→消毒冲洗。

1、主要施工材料及机具2、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

3、预制加工：根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

4、干管安装:(1)将预制加工好的管段按编号运至安装部位进行安装。

(2)将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。

应满足表1的要求。

然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

薄壁不锈钢管卡压式连接施工工艺直径32~50mm时应为50mm，工程直径大于50mm时应为60mm。

4.管道连接1)管道连接前应先将管道内外表面清洁干净，管道插入管件时应注意方向和深度。

2)薄壁不锈钢管卡压连接时，应先将管子插入管件内，再用专用的卡压工具卡压。

瞬间即可完成连接。

连接前应检查卡压工具是否正常、管子是否插入到位。

3)管道连接后，应进行试压，试压时间不少于30分钟，试压压力应达到设计压力的1.5倍，无渗漏为合格。

5.管道保温1)管道保温应在管道敷设、连接、试压后进行，保温材料应符合国家现行有关标准。

保温层厚度应符合设计要求。

2)保温材料应密实、平整，保温层表面应涂刷防腐漆。

3)管道保温后，应进行保温层厚度、密度、压缩率等检查，合格后方可进行下一步工作。

薄壁不锈钢管卡压式连接施工工艺一、工艺原理传统的不锈钢管连接工艺，无论是焊接还是丝扣连接，对管材壁厚有严格的要求，需要使用套丝机、电焊机等机具，添加切削液、焊剂等副材料，而且需要熟练的操作工才能完成。

这些复杂的操作需要消耗大量人工，工艺成本较高。

相比之下，采用薄壁钢管卡压连接施工工艺，只需要用专用的卡压工具卡压管子插入管件，即可瞬间完成连接作业。

不需要螺纹连接时复杂的套丝作业，也不需要焊接时前处理、后处理作业，管道施工综合成本大幅度减少。

二、工艺流程与操作要点1.工艺流程2.施工准备1)管道安装工程施工前，必须具备以下条件：施工设计图纸和其它技术文件齐全并经过审查、施工方案或施工组织设计已进行技术交底、材料、施工人员、施工机具等能保证正常施工、施工现场的用水、用电和材料贮放场地条件能满足需要、提供的管材和管件符合国家现行有关产品标准，其实物与资料一致，并附有产品说明书和质量合格证。

2)在了解建筑物的结构后，根据设计图纸和施工方案制定与土建工程及其它工程的配合措施。

安装人员应经过专业培训，熟悉薄壁不锈钢管和管件的性能，掌握操作要点。

3)管件和管材的外观和接头应及时清洗，清除污物和杂质。

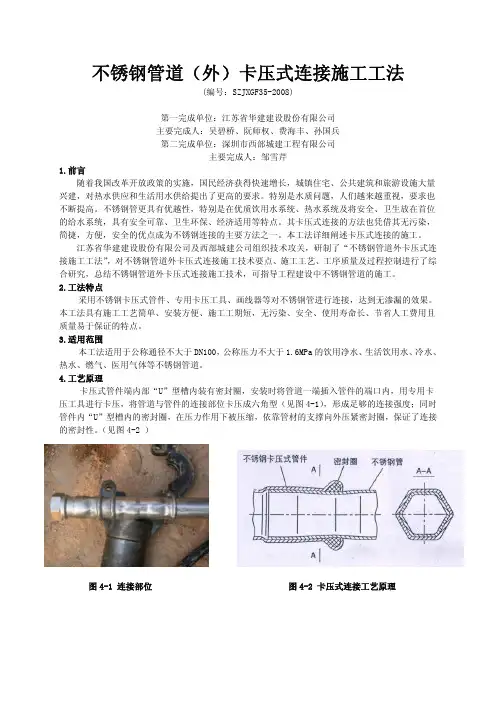

不锈钢管道（外）卡压式连接施工工法(编号：SZJXGF35-2008)第一完成单位：江苏省华建建设股份有限公司主要完成人：吴碧桥、阮师权、费海丰、孙国兵第二完成单位：深圳市西部城建工程有限公司主要完成人：邹雪芹1.前言随着我国改革开放政策的实施，国民经济获得快速增长，城镇住宅、公共建筑和旅游设施大量兴建，对热水供应和生活用水供给提出了更高的要求。

特别是水质问题，人们越来越重视，要求也不断提高。

不锈钢管更具有优越性，特别是在优质饮用水系统、热水系统及将安全、卫生放在首位的给水系统，具有安全可靠、卫生环保、经济适用等特点。

其卡压式连接的方法也凭借其无污染，简捷，方便，安全的优点成为不锈钢连接的主要方法之一。

本工法详细阐述卡压式连接的施工。

江苏省华建建设股份有限公司及西部城建公司组织技术攻关，研制了“不锈钢管道外卡压式连接施工工法”，对不锈钢管道外卡压式连接施工技术要点、施工工艺、工序质量及过程控制进行了综合研究，总结不锈钢管道外卡压式连接施工技术，可指导工程建设中不锈钢管道的施工。

2.工法特点采用不锈钢卡压式管件、专用卡压工具、画线器等对不锈钢管进行连接，达到无渗漏的效果。

本工法具有施工工艺简单、安装方便、施工工期短，无污染、安全、使用寿命长、节省人工费用且质量易于保证的特点。

3.适用范围本工法适用于公称通径不大于DN100，公称压力不大于1.6MPa的饮用净水、生活饮用水、冷水、热水、燃气、医用气体等不锈钢管道。

4.工艺原理卡压式管件端内部“U”型槽内装有密封圈，安装时将管道一端插入管件的端口内，用专用卡压工具进行卡压，将管道与管件的连接部位卡压成六角型（见图4-1），形成足够的连接强度；同时管件内“U”型槽内的密封圈，在压力作用下被压缩，依靠管材的支撑向外压紧密封圈，保证了连接的密封性。

（见图4-2 ）图4-1 连接部位 图4-2 卡压式连接工艺原理5.施工工艺流程及操作要点5.1工艺流程管道切割（清理） 画线 卡压 支架及管道安装 阀门安装 试压 管道冲洗消毒5.2操作要点5.2.1安装准备1．对图纸和施工方案已经进行技术交底。

不锈钢水管卡压连接方法摘要：一、不锈钢水管卡压连接方法简介二、卡压连接工具与材料三、操作步骤详解四、连接质量检查与维护五、优点与注意事项正文：不锈钢水管因其优良的抗腐蚀性能、卫生性能和耐用性，在我国供水系统中得到了广泛应用。

卡压连接作为一种高效、便捷的连接方式，在不锈钢水管的安装中尤为常见。

下面将详细介绍不锈钢水管卡压连接方法。

一、不锈钢水管卡压连接方法简介不锈钢水管卡压连接，又称卡套连接，是一种采用专用卡压工具，将不锈钢管与管件紧密连接在一起的方法。

这种连接方式无需使用焊接、螺纹等固定件，操作简单，连接强度高，能有效防止漏水、脱落等现象。

二、卡压连接工具与材料1.专用卡压工具：市场上有各种品牌和型号的卡压工具，选购时需根据实际需求选择。

2.不锈钢管：选用符合国家标准的无缝不锈钢管，具有良好的抗腐蚀性能和机械强度。

3.管件：包括弯头、三通、四通等，同样需选用不锈钢材质。

三、操作步骤详解1.切割不锈钢管：根据所需长度，使用切割工具切割不锈钢管。

2.清理管口：将管口内外擦拭干净，确保无油污、氧化皮等。

3.安装管件：将管件与不锈钢管对齐，使管件的卡槽与管子外径吻合。

4.套上管件：使用卡压工具，将管件与不锈钢管紧密压接在一起。

5.检查连接质量：检查连接处是否牢固，无渗漏现象。

四、连接质量检查与维护1.连接质量检查：在连接完成后，立即进行检查，发现问题及时处理。

2.定期检查：在投入使用后，定期进行检查，确保连接处牢固可靠。

3.维护：对于发现问题的连接处，及时进行维修，确保供水系统正常运行。

五、优点与注意事项1.优点：卡压连接具有连接强度高、操作简便、维护方便等优点。

2.注意事项：（1）连接前，确保管材、管件质量合格。

（2）操作卡压工具时，力度要适中，避免用力过猛导致管件损坏。

（3）连接完成后，及时检查，发现问题及时处理。

通过以上介绍，相信大家对不锈钢水管卡压连接方法有了更深入的了解。

薄壁不锈钢管卡压式连接施工方案编制单位：辽宁洪宇建筑安装工程有限公司编制依据：1、GB/T1999228.1-2003《不锈钢卡压式管件》2、GB/T19228.2-2003《不锈钢卡压式管件连接用薄壁不锈钢管》3、GB/T19228.3-2003《不锈钢卡压式管件用橡胶O型密封圈4、CECS153:2003《建筑给水薄壁不锈钢管管道工程技术规程》5、04S407-2《建筑给水金属管道安装薄壁不锈钢管》工程概况：管道采用薄壁不锈钢管，连接方式：卡压式连接，施工质量控制及技术要点。

一、薄壁不锈钢管卡压式连接工艺要求薄壁不锈钢管卡压连接管件的端部 U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩( 外小里大,表面形成六角形 ),从而达到连接强度,并满足密封要求。

(一)、主要安装施工工艺安装前准备→确定管道长度→预制加工→插入管件卡压连接→干管安装→立管安装→支管安装→管道试压→消毒冲洗。

1、主要施工材料及机具2、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

3、预制加工：根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

4、干管安装:(1)将预制加工好的管段按编号运至安装部位进行安装。

(2)将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。

应满足表1的要求。

然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

薄壁不锈钢管卡压式连接施工方案编制单位：辽宁洪宇建筑安装工程有限公司编制依据：1、GB/《不锈钢卡压式管件》2、GB/《不锈钢卡压式管件连接用薄壁不锈钢管》3、GB/《不锈钢卡压式管件用橡胶O型密封圈4、CECS153:2003《建筑给水薄壁不锈钢管管道工程技术规程》5、04S407-2《建筑给水金属管道安装薄壁不锈钢管》工程概况：管道采用薄壁不锈钢管，连接方式：卡压式连接，施工质量控制及技术要点。

一、薄壁不锈钢管卡压式连接工艺要求薄壁不锈钢管卡压连接管件的端部 U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩( 外小里大,表面形成六角形 ),从而达到连接强度,并满足密封要求。

(一)、主要安装施工工艺安装前准备→确定管道长度→预制加工→插入管件卡压连接→干管安装→立管安装→支管安装→管道试压→消毒冲洗。

1、主要施工材料及机具2、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加2 0mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100m m。

3、预制加工：根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

4、干管安装:(1)将预制加工好的管段按编号运至安装部位进行安装。

(2)将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。

应满足表1的要求。

然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

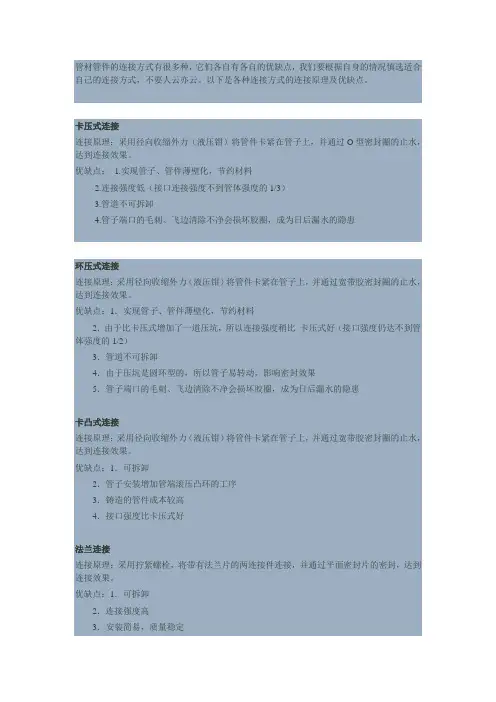

管材管件的连接方式有很多种，它们各自有各自的优缺点，我们要根据自身的情况慎选适合自己的连接方式，不要人云亦云。

以下是各种连接方式的连接原理及优缺点。

卡压式连接连接原理：采用径向收缩外力（液压钳）将管件卡紧在管子上，并通过O型密封圈的止水，达到连接效果。

优缺点：1.实现管子、管件薄壁化，节约材料2.连接强度低（接口连接强度不到管体强度的1/3）3.管道不可拆卸4.管子端口的毛刺、飞边清除不净会损坏胶圈，成为日后漏水的隐患环压式连接连接原理：采用径向收缩外力（液压钳）将管件卡紧在管子上，并通过宽带胶密封圈的止水，达到连接效果。

优缺点：1．实现管子、管件薄壁化，节约材料2．由于比卡压式增加了一道压坑，所以连接强度稍比卡压式好（接口强度仍达不到管体强度的1/2）3．管道不可拆卸4．由于压坑是圆环型的，所以管子易转动，影响密封效果5．管子端口的毛刺、飞边清除不净会损坏胶圈，成为日后漏水的隐患卡凸式连接连接原理：采用径向收缩外力（液压钳）将管件卡紧在管子上，并通过宽带胶密封圈的止水，达到连接效果。

优缺点：1．可拆卸2．管子安装增加管端滚压凸环的工序3．铸造的管件成本较高4．接口强度比卡压式好法兰连接连接原理：采用拧紧螺栓，将带有法兰片的两连接件连接，并通过平面密封片的密封，达到连接效果。

优缺点：1．可拆卸2．连接强度高3．安装简易，质量稳定4．法兰片成本太高沟槽连接连接原理：采用拧紧管件的螺母，将扩有凸环的管子与管件轴向压紧，并通过通过锥型密封圈的止水，达到连接效果。

优缺点：1．可拆卸2. 管子安装增加管端滚压凹环的工序3．铸造的卡箍成本很高4．不能在有负压的管路中使用焊接连接连接原理：采用热熔工艺，将两连接件熔接，达到连接的效果。

优缺点：1．连接强度高2．现场焊接口的焊缝气体保护难以达标，造成焊缝易生锈，直接降低管道的使用寿命 3．安装质量对焊接工人技术依赖性强，质量难稳定锥螺纹连接连接原理：采用直接旋紧管件或管子，将带有圆锥管螺纹的内、外接口的两连接件旋紧，通过连接口螺纹的压力密封（与传统的丝扣镀锌钢管密封一样），达到连接效果。

不锈钢管卡压式连接施工工艺（一）不锈钢管卡压式连接安装技术不锈钢管卡压连接管件的端部U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩（外小里大,表面形成六角形）,从而达到连接强度,并满足密封要求。

主要安装施工工艺：安装前准备→预制加工→干管安装、试压→立管安装、试压→支管安装、试压。

1、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

2、预制加工根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

3、干管安装（1）将预制加工好的管段按编号运至安装部位进行安装。

4、立管安装将预制加工好的立管段运至安装现场,并将各管段进行卡压连接。

明装立管时,其外壁距装饰墙面的距离为:公称管径≤25mm时为40mm,公称直径32～40mm时为50mm。

管道井的暗装立管严格按施工图尺寸进行安装,立管穿越楼板处应加设塑料套管,穿过屋面时采用金属防水套管,套管高出地面和屋面50mm,管道安装一定要在墙壁粉饰完成后进行,以免污染管道。

立管安装完成后进行水压试验,试验压力及试验方法同干管试压。

5、支管安装将预制好的支管运至施工现场组装,明装支管一般沿墙敷设,并设有2‰～3‰的坡度,坡向立管或配水点,支管与墙壁之间可用塑料管卡固定。

在给水栓或配水点处则应采用金属管卡或吊架固定。

管卡或吊架宜设置在距配件40～80mm处。

暗装的支管敷设在墙槽内,暗敷时不锈钢管、管件不宜与水泥浆、砂浆、混凝土直接接触,因此应在管外加防护套管或外缠防腐胶带。

支管安装完成后进行水压试验,试验压力及试验方法同干管试压。

不锈钢管卡压式连接原理引言：不锈钢管卡压式连接是一种常用的管道连接方式，它通过卡压不锈钢管道来实现连接，具有结构简单、安装方便、密封性好等优点。

本文将详细介绍不锈钢管卡压式连接的原理及其应用。

一、不锈钢管卡压式连接的原理不锈钢管卡压式连接是利用特殊的卡压工具将不锈钢管道与管件卡压在一起，形成可靠的连接。

其原理主要包括以下几个方面：1. 管道准备：首先，需要对不锈钢管道进行准备工作。

将管道切割成所需长度，并确保管道两端平整、无毛刺。

2. 管件安装：将管件插入管道两端，确保插入深度符合要求。

通常情况下，插入深度应为管件直径的1/3至1/2。

3. 卡压工具选择：根据管道直径和压力要求选择合适的卡压工具。

常见的卡压工具有手动卡压工具和液压卡压工具。

4. 卡压操作：使用选定的卡压工具，将工具的卡压头放置在管道与管件的连接处，施加适当的压力进行卡压。

卡压过程中要确保卡压头均匀接触管道和管件，以保证连接的牢固性。

5. 检测与验收：完成卡压后，需要进行连接的检测与验收工作。

可以通过压力测试、外观检查等方式来验证连接的质量和可靠性。

二、不锈钢管卡压式连接的应用不锈钢管卡压式连接广泛应用于各种工业领域和建筑工程中，特别适用于以下场景：1. 高压管道系统：不锈钢管卡压式连接能够承受较高的压力，因此在高压管道系统中得到广泛应用，如石油、化工、天然气等行业。

2. 食品加工行业：不锈钢管卡压式连接具有无毒、耐腐蚀等特点，非常适用于食品加工行业的管道连接，如食品生产线、饮料生产线等。

3. 医疗设备：不锈钢管卡压式连接在医疗设备中也有广泛应用，如手术室的气体管道、输液管道等。

4. 建筑工程：不锈钢管卡压式连接在建筑工程中常用于给排水系统、供暖系统等管道连接，其安装方便、密封性好的特点使其成为首选。

总结：不锈钢管卡压式连接是一种简单、方便、可靠的管道连接方式。

通过合理选择卡压工具和正确操作，可以实现管道的牢固连接。

不锈钢管卡压式连接在各个领域都有广泛的应用，特别适用于高压管道系统、食品加工行业、医疗设备和建筑工程等领域。

薄壁不锈钢管卡压式连接施工工法薄壁不锈钢管是一种新型高档建筑材料，具有无污染、强度高、寿命长、水阻力小、综合费用低、可循环使用等优点。

薄壁不锈钢管卡压式连接是一种先进的连接工艺，施工中具有安装便捷、连接可靠、经济合理等优点。

XXX总结了多项工程经验，编制了薄壁不锈钢管卡压式连接施工工法。

该工法有以下特点：1.施工时间大幅缩短：使用专用卡压工具进行卡压，瞬间即可完成连接作业，不需要复杂的套丝或前后处理作业，大幅度减少管道施工成本。

2.不需熟练技术工：卡压式连接是使用专用卡压工具，只要注意施工要领，谁都可以操作而且能够保证施工质量。

3.不使用火源：管道施工现场不使用火源，施工安全性提高。

4.施工清洁：不需要添加切削液或其他焊剂，不必考虑这些添加物所带来的各种影响。

5.配管轻量化：薄壁不锈钢管流量大，对于高层、超高层建筑的配管轻量化优势特别明显。

该工法适用于公称直径不大于DN100，公称压力不大于1.6MPa，输送饮用净水、生活饮用水、冷水、热水、海水、燃气、医用气体等介质的薄壁不锈钢管路的施工。

工艺原理是将薄壁不锈钢管道插入带有O型密封圈的管件中，用带有限位锁压、自动卸压的专用液压分离式卡压机对管道、管件连接口进行卡压连接，利用薄壁不锈钢管的局部变形，使管件和O型密封圈紧贴管道表面，达到管道和管件连接口的密封和紧固。

施工工艺流程包括施工准备、支吊架安装、确定卡压连接管插入长度、管子切断及切断面的处理、画线、插入管子、卡压连接、卡压检查、与异种管及阀门连接、管道试压、冲洗消毒。

操作要点包括施工准备、管子插入长度的确定、管子切断及切断面的处理、卡压连接、卡压检查、与异种管及阀门连接等。

5.2.6 插入管子1.将管子笔直插入接头本体，确保标记到接头端面在2mm以内，如图5所示。

2.插入前需确认密封圈是否正确安装在U型位置上。

3.插入时应慢慢直线插入接头本体，避免管子倾斜勉强插入，以免损伤密封圈。

4.如插入过紧，可在管子上沾点水，不得使用油脂润滑，以免油脂使密封圈变性失效。

（一）不锈钢管卡压式连接安装技术不锈钢管卡压连接管件的端部U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩（外小里大,表面形成六角形）,从而达到连接强度,并满足密封要求。

主要安装施工工艺：安装前准备→预制加工→干管安装、试压→立管安装、试压→支管安装、试压。

1、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

2、预制加工根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

3、干管安装（1）将预制加工好的管段按编号运至安装部位进行安装。

（2）将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。

应满足表1的要求。

然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

公称直径32～40时为5mm。

确认后用专用液压钳卡住管件端部,通过液压工具加压完成管道的卡压连接。

加压值分别为:管径DN25～40的5MPa,DN15～20的为4MPa。

（3）管道固定:用管卡、型钢将管道固定在墙或梁上,不得有松动现象,公称直径≤25mm的管道安装时可采用塑料管卡。

（4）管道敷设时严禁产生轴向弯曲和扭曲,穿过墙或楼板时不得强制校正。

当与其它管道平行敷设时,应按设计要求预留保护距离,当设计无规定时其净距不宜小于100mm。

当管道平行时,管沟内不锈钢管宜设在镀锌钢管的内侧。

（一）不锈钢管卡压式连接安装技术不锈钢管卡压连接管件的端部U型槽装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩（外小里大,表面形成六角形）,从而达到连接强度,并满足密封要求。

主要安装施工工艺：安装前准备→预制加工→干管安装、试压→立管安装、试压→支管安装、试压。

1、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

2、预制加工根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

3、干管安装（1）将预制加工好的管段按编号运至安装部位进行安装。

（2）将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。

应满足表1的要求。

然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

公称直径32～40时为5mm。

确认后用专用液压钳卡住管件端部,通过液压工具加压完成管道的卡压连接。

加压值分别为:管径DN25～40的5MPa,DN15～20的为4MPa。

（3）管道固定:用管卡、型钢将管道固定在墙或梁上,不得有松动现象,公称直径≤25mm的管道安装时可采用塑料管卡。

（4）管道敷设时严禁产生轴向弯曲和扭曲,穿过墙或楼板时不得强制校正。

当与其它管道平行敷设时,应按设计要求预留保护距离,当设计无规定时其净距不宜小于100mm。

当管道平行时,管沟不锈钢管宜设在镀锌钢管的侧。
