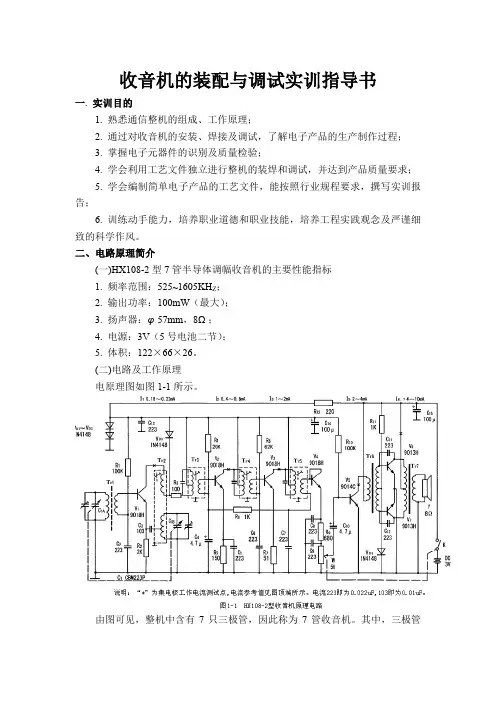

收音机的装配与调试实训指导书一. 实训目的1. 熟悉通信整机的组成、工作原理；2. 通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；3. 掌握电子元器件的识别及质量检验；4. 学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；5. 学会编制简单电子产品的工艺文件，能按照行业规程要求，撰写实训报告；6. 训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。

二、电路原理简介(一)HX108-2型7管半导体调幅收音机的主要性能指标1. 频率范围：525~1605KH Z；2. 输出功率：100mW（最大）；3. 扬声器：φ57mm，8Ω；4. 电源：3V（5号电池二节）；5. 体积：122×66×26。

(二)电路及工作原理电原理图如图1-1所示。

由图可见，整机中含有7只三极管，因此称为7管收音机。

其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。

天线回路选出所需的电台信号，经过变压器T r1（或B1）耦合到变频管V1的基极。

与此同时，由变频管V1、振荡线圈T r2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1的发射极。

电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频（465KH Z）分量，经过中周T r3（内含谐振电容），选出所需的中频（465KH Z）分量，并耦合到中放管V2的基极。

图中电阻R3是用来进一步提高抗干扰性能的，二极管V D3是用以限制混频后中频信号振幅（即二次AGC）。

中放是由V2、V3等元器件组成的两级小信号谐振放大器。

通过两级中放将混频后所获得的中频信号放大后，送入下一级的检波器。

检波器是由三极管V4（相当于二极管）等元件组成的大信号包络检波器。

R10 51k 绿棕橙
R11 1k 棕黑红 R12 220Ω 红红棕 R13 24k 红黄橙
22
零件2
二极管
IN4148
3个
电位器 1个
＋－ ＋－
电解电容
100μF
2个
4.7μF
2个
23
零件3
连接线 Lines 4根
223
9个
103
1个
元片电容共 10个
线路板 1 块
24
零件4
双联 CBM223P 1只
➢ 超外差式是与直放式相对而言的一种接收方式。
➢ 超外差式收音机能把接收到的频率不同的电台信号都变 成固定的中频信号（465kHz)再由放大器对这个固定的 中频信号进行放大。
➢ 在选择回路（输入回路）或高频放大器与检波器之间插 入一个变频器及中频放大器。
10
2、收音机工作原理
收音机是把广播电台发射的无线电波中的音频信号取 出来，加以放大，然后通过扬声器还原出声音。具体 讲：从天线接收到的许多广播电台的高频信号，通过 输入回路选出其中所需要的电台信号送入变频级的基 极，同时，由本机振荡器产生高频等幅波信号，它的 频率高于被选电台载波465KHz，也送于变频级的发射 极，二者通过晶体管be结的非线性变换，将高频调幅 波变换成载波为465KHz的中频调幅波信号。在这个变 换过程中，被改变的只是已调幅波载波的频率，而调 幅波的振幅的变化规律（调制信号即声音）并未改变。 变换后的中频信号通过变频级集电极接的LC并联回路 选出载波为465KHz的中频调幅信号，被送到中频放大 器，放大后，再送入检波器进行幅度检波，从而还原 出音频信号，然后通过低频电压放大和功率放大，再 去推动扬声器，还原出声音。超外差式收音机是目前 较普及的收音机。

组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。

2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。

3.了解超外差式收音机的组成与工作原理。

4.学会各种基本电子元件的识别与参数推断。

5.了解晶体管在电子电路中的用处与用法。

三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。

由于不同频率无线点播用处较广，接受的电波较多。

所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。

收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。

四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。

焊锡，螺丝刀，镊子，各种收音机零件。

五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。

2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。

电阻需要按色环区分其电阻。

二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。

六：实习心得这次组装收音机应当算作胜利吧。

装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。

Ω
应 用 与
测试R15阻值是否约等 于0Ω？
×1K
维
▪ 转动旋钮，测试R24是
修 专
否为5KΩ？ R23、 R34 阻值是否随之改变？
递 课 堂
转动旋钮，RR2243，的R阻34 的值阻是值否应随等于R23 之改变，但与R2R4的3阻4阻值应值保之持和不变？
1
5
3
2
4
12345
项目一.元器件筛选与测试
电 子
❖ 电位器W（1个）
电 本机使用的是一个5KΩ的开关电位器，一共5个
器 引脚，其中1脚和5脚组成开关，2、3、4脚组
应 用
成电位器。
与
1
5
维
3
修
2
4
专
12345
电路符号图
递
课
堂
其中，R24=R23+R34
项目一.元器件筛选与测试
电 子
❖ 电位器测试
电 器
▪ 断开开关，测试R15是 否无穷大？闭合开关，
专
止。
×1K
×1K
递
课
堂
项目一.元器件筛选与测试
电 子
❖ 三极管（7个）
电
该收音机使用了9018、9013两种型号的三极管，两者都是
器
NPN型硅材料三极管，也是非常常见的晶体三极管。
应
9018分9018G和9018H，前者放大倍数在72-108之间，
用
后者在97-146之间。
与
9013属于功放管，其放大倍数在144-202之间。
用
易测试，及整机调试工艺。
与
维 ❖ 要求
修 专
▪ 对照原理图讲述整机工作原理；
