常见的整流电路半波

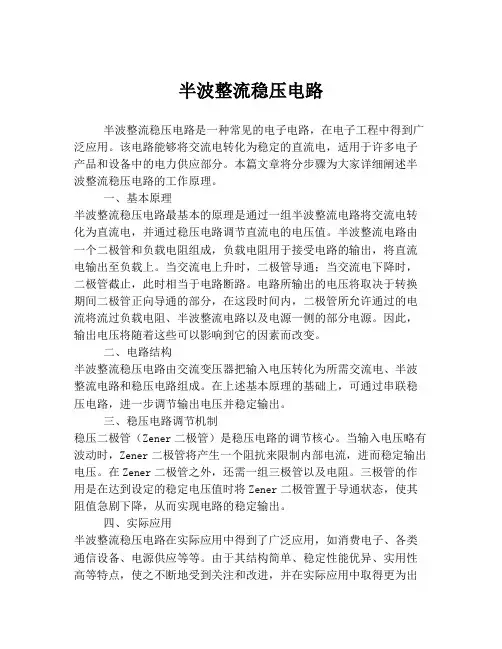

半波整流稳压电路半波整流稳压电路是一种常见的电子电路，在电子工程中得到广泛应用。

该电路能够将交流电转化为稳定的直流电，适用于许多电子产品和设备中的电力供应部分。

本篇文章将分步骤为大家详细阐述半波整流稳压电路的工作原理。

一、基本原理半波整流稳压电路最基本的原理是通过一组半波整流电路将交流电转化为直流电，并通过稳压电路调节直流电的电压值。

半波整流电路由一个二极管和负载电阻组成，负载电阻用于接受电路的输出，将直流电输出至负载上。

当交流电上升时，二极管导通；当交流电下降时，二极管截止，此时相当于电路断路。

电路所输出的电压将取决于转换期间二极管正向导通的部分，在这段时间内，二极管所允许通过的电流将流过负载电阻、半波整流电路以及电源一侧的部分电源。

因此，输出电压将随着这些可以影响到它的因素而改变。

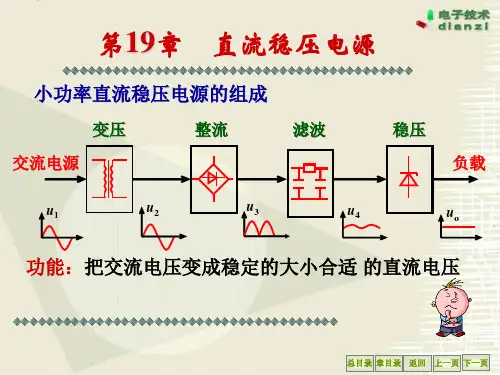

二、电路结构半波整流稳压电路由交流变压器把输入电压转化为所需交流电、半波整流电路和稳压电路组成。

在上述基本原理的基础上，可通过串联稳压电路，进一步调节输出电压并稳定输出。

三、稳压电路调节机制稳压二极管（Zener二极管）是稳压电路的调节核心。

当输入电压略有波动时，Zener二极管将产生一个阻抗来限制内部电流，进而稳定输出电压。

在Zener二极管之外，还需一组三极管以及电阻。

三极管的作用是在达到设定的稳定电压值时将Zener二极管置于导通状态，使其阻值急剧下降，从而实现电路的稳定输出。

四、实际应用半波整流稳压电路在实际应用中得到了广泛应用，如消费电子、各类通信设备、电源供应等等。

由于其结构简单、稳定性能优异、实用性高等特点，使之不断地受到关注和改进，并在实际应用中取得更为出色的效果。

总之，半波整流稳压电路是一种基本的电子电路，在电子工程领域中扮演重要的角色。

相信通过本篇文章的阐述，大家已经对该电路的工作原理、电路结构、调节机制以及实际应用有了更深入的了解。

半波整流电路是一种常见的电子电路，它可以将交流电信号转换为单向的直流电信号。

半波整流电路通常由一个二极管和一个负载（例如电阻或负载电阻）组成，通过二极管的导通和截止来实现对交流电信号的整流。

在半波整流电路中，输入信号和输出信号之间存在着一定的关系。

本文将分析半波整流电路输出和输入信号之间的关系，并探讨这种关系对电路性能的影响。

1. 输入信号在半波整流电路中，输入信号通常是一个交流电压信号，其波形可以是正弦波、方波或其他形式的周期性波形。

输入信号的频率和幅值将影响整流电路的工作状态和性能。

2. 输出信号输出信号是经过半波整流电路处理后得到的电压信号，它是一个单向的直流电压信号。

输出信号的平均值和纹波值是评价整流电路性能的重要指标。

3. 输入信号与输出信号的关系在半波整流电路中，输入信号和输出信号之间存在着一定的数学关系，这种关系可以通过数学分析和电路仿真进行研究。

3.1 输入信号的频率对输出信号的影响在半波整流电路中，输入信号的频率会影响输出信号的纹波值和平均值。

通常情况下，输入信号的频率越高，输出信号的纹波值越小，平均值越接近于输入信号的峰值。

3.2 输入信号的幅值对输出信号的影响输入信号的幅值也会对输出信号产生影响。

当输入信号的幅值较大时，输出信号的纹波值会增大，平均值也会有所变化。

在设计半波整流电路时需要考虑输入信号的幅值范围。

3.3 负载的影响负载的变化也会对半波整流电路的输出信号产生影响。

在不同的负载下，输出信号的幅值和纹波值都会发生变化，因此需要根据实际的负载情况来选择合适的半波整流电路。

4. 结论半波整流电路的输出信号与输入信号之间存在着复杂的数学关系，这种关系受到输入信号的频率、幅值和负载的影响。

在实际应用中需要充分考虑这些因素，选择合适的半波整流电路，以获得稳定的输出信号。

经过以上分析，我们对半波整流电路输出和输入信号间的关系有了更深入的了解。

希望本文可以帮助读者更好地理解半波整流电路的工作原理和性能特点。

一、半波整流电路图 5-1 、是一种最简单的整流电路。

它由电源变压器 B 、整流二极管 D 和负载电阻Rfz ，组成。

变压器把市电电压（多为220 伏）变换为所需要的交变电压e2 ， D 再把交流电变换为脉动直流电。

下面从图5-2 的波形图上看着二极管是怎样整流的。

变压器砍级电压e2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。

在 0 ～K 时间内， e2 为正半周即变压器上端为正下端为负。

此时二极管承受正向电压面导通， e2 通过它加在负载电阻 Rfz 上，在π～ 2π时间内， e2 为负半周，变压器次级下端为正，上端为负。

这时 D 承受反向电压，不导通，Rfz，上无电压。

在π～2π 时间内，重复0 ～π时间的过程，而在3π～ 4π时间内，又重复π～2π 时间的过程⋯ 这样反复下去，交流电的负半周就被"削 "掉了，只有正半周通过Rfz，在 Rfz 上获得了一个单一右向（上正下负）的电压，如图5-2 （ b ）所示，达到了整流的目的，但是，负载电压Usc 。

以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、图下半周的整流方法，叫半波整流。

不难看出，半波整说是以"牺牲 "一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。

图5-3 是全波整流电路的电原理图。

全波整流电路，可以看作是由两个半波整流电路组合成的。

变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成 e2a 、 D1 、 Rfz 与 e2b 、 D2 、 Rfz ，两个通电回路。

二极管整流电路二极管整流电路是一种常见的电子电路，用于将交流信号转换为直流信号。

这种电路具有简单、可靠和效率高的特点，被广泛应用于各种电子设备中。

一、原理二极管整流电路的原理基于二极管的非线性特性和单向导电性。

二极管在正向偏置时具有低电阻，可以通过电流。

而在反向偏置时，二极管则具有高电阻，电流无法通过。

利用这种特性，可以实现对交流信号的单向导通，从而将其转换为直流信号。

二、半波整流电路半波整流电路是简单且常见的一种二极管整流电路。

它由一个二极管和负载电阻组成。

其工作原理如下：1. 正半周期：当输入信号的正半周期时，二极管正向偏置，导通电流。

此时，输出信号等于输入信号的幅值。

换言之，正半周期的信号被完整地传递到输出端。

2. 负半周期：当输入信号的负半周期时，二极管反向偏置，截止电流。

此时，输出信号为零。

因此，负半周期的信号被屏蔽掉，不传递到输出端。

通过这种方式，半波整流电路实现了将交流信号的负半周期去除，只保留了正半周期，从而获得了一个单向的直流输出信号。

三、全波整流电路全波整流电路可以更有效地利用输入信号，将其完全转换成直流信号。

它由两个二极管和负载电阻组成。

其工作原理如下：1. 正半周期：当输入信号的正半周期时，二极管D1正向偏置，导通电流。

此时，输出信号的电压等于输入信号的幅值。

2. 负半周期：当输入信号的负半周期时，二极管D2反向偏置，导通电流。

此时，输出信号的电压等于负半周期信号的绝对值。

通过将正负半周期的信号叠加，全波整流电路实现了将交流信号转换为只包含正半周期的直流信号。

四、滤波电路在二极管整流电路中，由于转换后的信号仍然存在纹波，因此需要添加滤波电路来减小纹波的幅度，使输出信号更稳定。

常见的滤波电路包括电容滤波器和电感滤波器。

1. 电容滤波器：电容滤波器通过在负载电阻前并联一个电容器，利用电容器对高频信号具有较低阻抗的特点，来减小纹波。

电容滤波器能够滤除纹波的高频成分，将输出信号变得更加平滑。

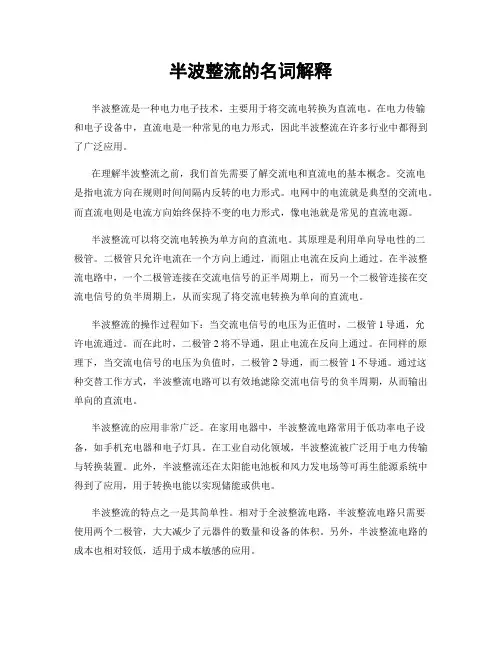

半波整流的名词解释半波整流是一种电力电子技术，主要用于将交流电转换为直流电。

在电力传输和电子设备中，直流电是一种常见的电力形式，因此半波整流在许多行业中都得到了广泛应用。

在理解半波整流之前，我们首先需要了解交流电和直流电的基本概念。

交流电是指电流方向在规则时间间隔内反转的电力形式。

电网中的电流就是典型的交流电。

而直流电则是电流方向始终保持不变的电力形式，像电池就是常见的直流电源。

半波整流可以将交流电转换为单方向的直流电。

其原理是利用单向导电性的二极管。

二极管只允许电流在一个方向上通过，而阻止电流在反向上通过。

在半波整流电路中，一个二极管连接在交流电信号的正半周期上，而另一个二极管连接在交流电信号的负半周期上，从而实现了将交流电转换为单向的直流电。

半波整流的操作过程如下：当交流电信号的电压为正值时，二极管1导通，允许电流通过。

而在此时，二极管2将不导通，阻止电流在反向上通过。

在同样的原理下，当交流电信号的电压为负值时，二极管2导通，而二极管1不导通。

通过这种交替工作方式，半波整流电路可以有效地滤除交流电信号的负半周期，从而输出单向的直流电。

半波整流的应用非常广泛。

在家用电器中，半波整流电路常用于低功率电子设备，如手机充电器和电子灯具。

在工业自动化领域，半波整流被广泛用于电力传输与转换装置。

此外，半波整流还在太阳能电池板和风力发电场等可再生能源系统中得到了应用，用于转换电能以实现储能或供电。

半波整流的特点之一是其简单性。

相对于全波整流电路，半波整流电路只需要使用两个二极管，大大减少了元器件的数量和设备的体积。

另外，半波整流电路的成本也相对较低，适用于成本敏感的应用。

然而，半波整流电路也存在一些缺点。

首先，由于只使用了交流电信号的一半，其输出的直流电功率相对较小。

其次，半波整流电路对电源的负载性能要求较高，负载的波动可能会导致直流输出的不稳定。

此外，半波整流电路的脉动因素较大，需要在后续的滤波电路中进行进一步的处理。

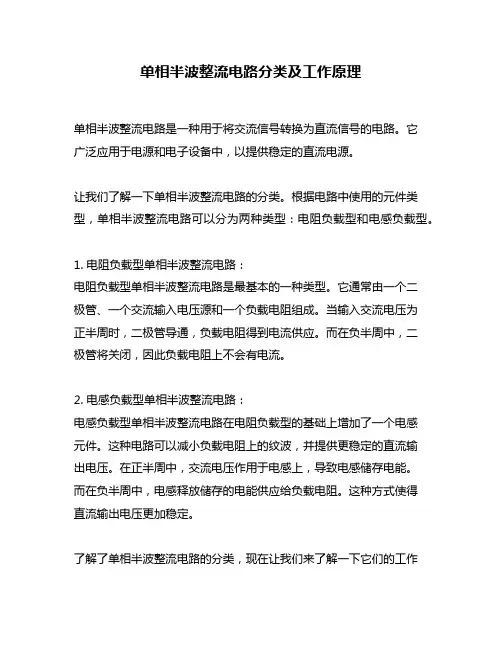

单相半波整流电路分类及工作原理单相半波整流电路是一种用于将交流信号转换为直流信号的电路。

它广泛应用于电源和电子设备中，以提供稳定的直流电源。

让我们了解一下单相半波整流电路的分类。

根据电路中使用的元件类型，单相半波整流电路可以分为两种类型：电阻负载型和电感负载型。

1. 电阻负载型单相半波整流电路：电阻负载型单相半波整流电路是最基本的一种类型。

它通常由一个二极管、一个交流输入电压源和一个负载电阻组成。

当输入交流电压为正半周时，二极管导通，负载电阻得到电流供应。

而在负半周中，二极管将关闭，因此负载电阻上不会有电流。

2. 电感负载型单相半波整流电路：电感负载型单相半波整流电路在电阻负载型的基础上增加了一个电感元件。

这种电路可以减小负载电阻上的纹波，并提供更稳定的直流输出电压。

在正半周中，交流电压作用于电感上，导致电感储存电能。

而在负半周中，电感释放储存的电能供应给负载电阻。

这种方式使得直流输出电压更加稳定。

了解了单相半波整流电路的分类，现在让我们来了解一下它们的工作原理。

工作原理：在单相半波整流电路中，交流电压作用于二极管。

当二极管正向偏置时，二极管导通，负载电阻得到电流供应。

而当二极管反向偏置时，二极管截止，负载电阻上不会有电流。

在电阻负载型中，负载电阻仅在每个正半周中得到电流供应。

在电感负载型中，交流电压作用于电感元件。

电感储存了正半周中的电能，并在负半周中释放给负载电阻。

无论是电阻负载型还是电感负载型，单相半波整流电路的输出是直流电压。

然而，由于输入交流电压的特性，输出的直流电压会带有一定的纹波。

总结和回顾：单相半波整流电路是一种将交流信号转换为直流信号的电路，常用于电源和电子设备中。

它有两种主要的分类：电阻负载型和电感负载型。

在电阻负载型中，负载电阻仅在正半周中得到电流供应。

而在电感负载型中，电感储存了正半周中的电能，并在负半周中释放给负载电阻。

无论是哪种类型，单相半波整流电路的输出都是直流电压，但会带有一定的纹波。

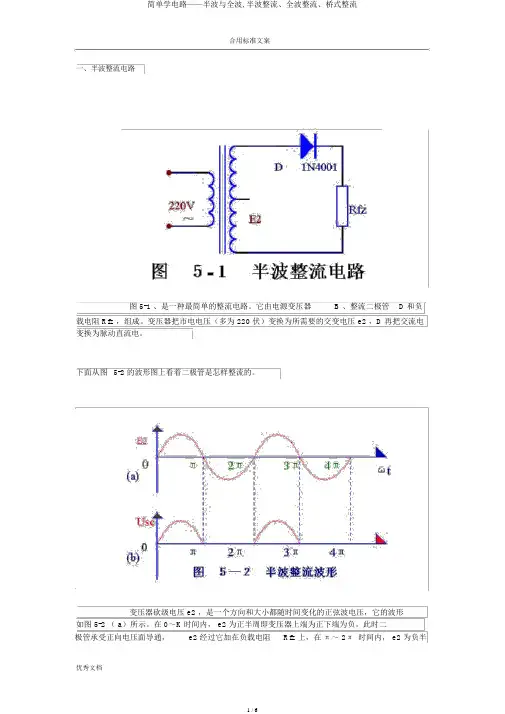

合用标准文案一、半波整流电路图 5-1 、是一种最简单的整流电路。

它由电源变压器 B 、整流二极管 D 和负载电阻 Rfz ，组成。

变压器把市电电压（多为 220 伏）变换为所需要的交变电压 e2 ，D 再把交流电变换为脉动直流电。

下面从图5-2 的波形图上看着二极管是怎样整流的。

变压器砍级电压 e2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图 5-2 （ a）所示。

在 0～K 时间内， e2 为正半周即变压器上端为正下端为负。

此时二极管承受正向电压面导通，e2 经过它加在负载电阻Rfz 上，在π～ 2π时间内， e2 为负半周，器次下端正，上端。

D 承受反向，不通，Rfz ，上无。

在π～ 2π内，重复0～π 的程，而在3π～ 4π 内，又重复π～2π的程⋯屡次下去，交流的半周就被" 削 " 掉了，只有正半周通Rfz ，在 Rfz 上得了一个一右向（上正下）的，如5-2 （b）所示，达到了整流的目的，但是，Usc 。

以及流的大小随而化，因此，平时称它脉直流。

种除去半周、下半周的整流方法，叫半波整流。

不看出，半波整是以" 牲 "一半交流代价而取整流奏效的，流利用率很低（算表示，整流得出的半波在整个周期内的平均，即上的直流）因此常用在高、小流的合，而在一般无装置中很少采用。

二、全波整流路若是把整流路的构作一些整，能够获取一种能充分利用能的全波整流路。

5-3 是全波整流路的原理。

全波整流路，能够看作是由两个半波整流路合成的。

器次圈中需要引出一个抽，把次圈分成两个称的，从而引出大小相等但极性相反的两个 e2a 、 e2b ，组成 e2a 、 D1、Rfz 与e2b 、 D2 、Rfz ，两个通回路。

全波整流路的工作原理，可用5-4 所示的波形明。

在0～π 内， e2a Dl 正向， D1 通，在 Rfz 上获取上正下的； e2bD2反向，D2不通（ 5-4 （ b）。

半波整流和全波整流是电子电路中常见的两种整流方式，它们能够将交流电转换为直流电。

在实际应用中，需要对半波整流和全波整流的输出电压进行计算，以确保电路的正常工作。

本文将对半波整流和全波整流的电压计算公式进行详细介绍。

一、半波整流的输出电压计算公式在半波整流电路中，输出电压的计算公式为：1. 输出电压（Vout）= 输入电压峰值（Vin）- 理想二极管压降（Vd）其中，输入电压峰值是指交流电压波形的峰值，理想二极管压降是指二极管在导通状态下的电压降，通常约为0.7V。

2. 理想二极管压降（Vd）= 0.7V3. 输出电压（Vout）= 输入电压峰值（Vin）- 0.7V通过以上公式，可以计算出半波整流电路的输出电压。

需要注意的是，实际情况中二极管的压降可能会有所偏差，因此在实际计算中需对实际二极管压降进行修正。

二、全波整流的输出电压计算公式在全波整流电路中，输出电压的计算公式略有复杂，需要分为负半波和正半波来计算。

全波整流电路的输出电压计算公式为：1. 负半波输出电压（Vout-）= 输入电压峰值（Vin）- 理想二极管压降（Vd）2. 正半波输出电压（Vout+）= 输入电压峰值（Vin）- 2*理想二极管压降（Vd）3. 输出电压（Vout）= 负半波输出电压（Vout-）+ 正半波输出电压（Vout+）4. 输出电压（Vout）= 输入电压峰值（Vin）- 1.4V通过以上公式，可以计算出全波整流电路的输出电压。

与半波整流类似，需要考虑实际二极管压降的修正。

总结半波整流和全波整流是常见的电子电路整流方式，它们能够将交流电转换为直流电。

在实际应用中，需要对输出电压进行准确的计算。

本文介绍了半波整流和全波整流的输出电压计算公式，并对其进行了详细的阐述。

在实际应用中，需要根据具体电路的参数和实际情况进行修正，以确保计算出的输出电压符合实际需求。

由于半波整流和全波整流在电子电路中的重要性，我们需要更深入地了解它们的计算公式，并且探讨在实际使用中可能遇到的问题以及如何加以修正。

半波整流、全波整流、桥式整流整流，就是把交流电变为直流电的过程。

利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。

下面介绍利用晶体二极管组成的各种整流电路。

一、半波整流电路图(1)是一种最简单的整流电路。

它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。

变压器把市电电压（多为220伏）变换为所需要的交变电压E2 ，D 再把交流电变换为脉动直流电。

下面从右图(2)的波形图上看着二极管是怎样整流的。

变压器砍级电压E2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图(2)(a)所示。

在0～π时间内，E2 为正半周即变压器上端为正下端为负。

此时二极管承受正向电压面导通，E2 通过它加在负载电阻Rfz上，在π～2π时间内，E2 为负半周，变压器次级下端为正，上端为负。

这时D 承受反向电压，不导通，Rfz，上无电压。

在2π～3π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。

以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、图下半周的整流方法，叫半波整流。

不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。

图（3）是全波整流电路的电原理图。

全波整流电路，可以看作是由两个半波整流电路组合成的。

变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a 、E2b ，构成E2a 、D1、Rfz与E2b 、D2 、Rfz ，两个通电回路。

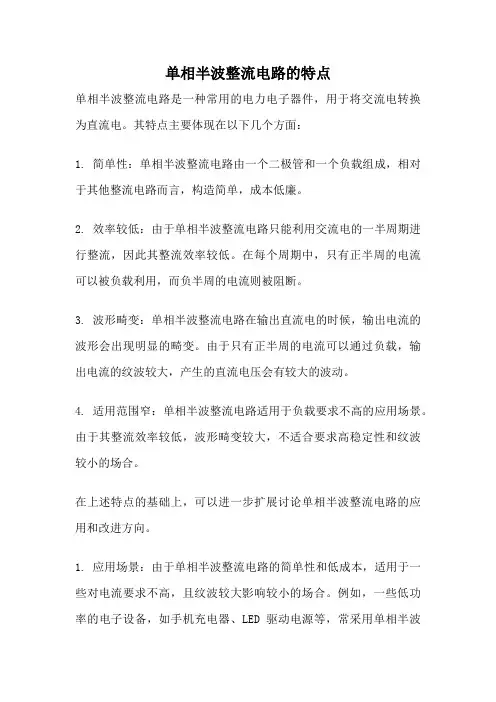

单相半波整流电路的特点单相半波整流电路是一种常用的电力电子器件，用于将交流电转换为直流电。

其特点主要体现在以下几个方面：1. 简单性：单相半波整流电路由一个二极管和一个负载组成，相对于其他整流电路而言，构造简单，成本低廉。

2. 效率较低：由于单相半波整流电路只能利用交流电的一半周期进行整流，因此其整流效率较低。

在每个周期中，只有正半周的电流可以被负载利用，而负半周的电流则被阻断。

3. 波形畸变：单相半波整流电路在输出直流电的时候，输出电流的波形会出现明显的畸变。

由于只有正半周的电流可以通过负载，输出电流的纹波较大，产生的直流电压会有较大的波动。

4. 适用范围窄：单相半波整流电路适用于负载要求不高的应用场景。

由于其整流效率较低，波形畸变较大，不适合要求高稳定性和纹波较小的场合。

在上述特点的基础上，可以进一步扩展讨论单相半波整流电路的应用和改进方向。

1. 应用场景：由于单相半波整流电路的简单性和低成本，适用于一些对电流要求不高，且纹波较大影响较小的场合。

例如，一些低功率的电子设备，如手机充电器、LED驱动电源等，常采用单相半波整流电路进行电能转换。

2. 改进方向：为了提高单相半波整流电路的整流效率和波形质量，可以考虑以下改进措施：- 增加滤波电容：在单相半波整流电路的输出端串联一个滤波电容，可以减小输出电压的纹波，提高输出电压的稳定性。

- 使用桥式整流电路：桥式整流电路由四个二极管组成，可以在每个周期中都利用交流电的两个半周进行整流，提高整流效率。

- 使用多相整流电路：多相整流电路由多个相位差相同的单相半波整流电路组成，可以进一步减小输出电压的纹波，提高整流效率。

单相半波整流电路具有简单性和低成本的特点，适用于一些对电流要求不高的应用场景。

但其整流效率较低，波形畸变较大，不适合要求高稳定性和纹波较小的场合。

为了提高其性能，可以采取一些改进措施，如增加滤波电容、使用桥式整流电路或多相整流电路等。

单相半波整流电路的分类及工作原理单相半波整流电路是一种常见的电子电路，用于将交流电转换为直流电。

它广泛应用于各种电子设备和电力系统中。

本文将深入讨论单相半波整流电路的分类及其工作原理，并分享对该主题的观点和理解。

【导言】单相半波整流电路是一种简单而常见的整流电路，通常由一个二极管和一个负载组成。

它的主要原理是利用二极管的导通特性，在正半周时导通，将交流电信号的负半周剔除，从而获得一个半波直流信号。

在本文中，我们将对单相半波整流电路进行分类，并详细分析每种分类的工作原理。

【正文】一、分类根据单相半波整流电路中二极管的配置和连接方式，可以将其分类为以下两种类型：1. 单相半波整流单二极管电路：在这种类型的电路中，只有一个二极管用于整流过程。

它是最简单的半波整流电路，但由于只有一个二极管，其输出电压的波动较大。

2. 单相半波桥式整流电路：这是一种更复杂但更有效率的半波整流电路。

它由四个二极管和一个负载组成，可以实现更稳定的输出电压。

该电路的工作原理将在下一节中详细解释。

二、工作原理1. 单相半波整流单二极管电路的工作原理：a. 在正半周中，输入电流流向电路，使得二极管处于正向偏置状态，导通整个电流。

b. 在负半周中，输入电流方向相反，使得二极管处于反向偏置状态，不导通电流。

c. 由于只有一个二极管，输出电压的波动较大，存在较大的纹波。

2. 单相半波桥式整流电路的工作原理：a. 在正半周中，二极管D1和D2导通，使电流经过负载。

二极管D3和D4截断，不导通电流。

b. 在负半周中，二极管D3和D4导通，电流方向相反，使得电流仍然经过负载。

二极管D1和D2截断，不导通电流。

c. 通过这种方式，负载中的电流始终具有相同的方向，从而获得相对稳定的输出电压。

单相半波桥式整流电路相较于单二极管电路具有更低的纹波。

【总结与回顾】通过对单相半波整流电路的分类及工作原理的分析，我们可以得出以下结论：1. 单相半波整流电路可以分为单二极管电路和桥式整流电路两种类型。

常见整流电路一、什么是整流电路？整流电路是一种将交流电转换为直流电的电路。

在很多电子设备中，我们需要使用直流电，而电源往往提供的是交流电，因此需要通过整流电路将其转换为直流电供设备使用。

二、整流电路的分类根据整流的方式不同，整流电路可以分为以下三种类型：单相半波整流、单相全波整流和三相整流。

2.1 单相半波整流电路单相半波整流电路是最简单的一种整流电路，其原理是只利用交流电波的正半周进行整流。

具体的实现方式是通过二极管将交流信号的负半周截去，实现电流的单向流动。

这种方式的整流效率较低，约为40%。

2.2 单相全波整流电路单相全波整流电路是对交流信号的正负半周都进行整流的电路。

实现全波整流的一种常见方法是使用两个二极管和中心点接地的变压器。

具体过程是，交流信号通过变压器后，通过两个二极管分别进行整流，最终得到直流信号。

相比单相半波整流电路，单相全波整流电路的整流效率更高，约为80%。

2.3 三相整流电路三相整流电路是应用于三相交流电源的整流电路。

相比于单相整流电路，三相整流电路具有更高的整流效率和功率输出。

这种电路通常采用桥式整流电路，通过六个二极管实现对三相信号的整流。

三、整流电路的应用整流电路广泛应用于各种电子设备和电力系统中。

下面列举了一些典型的应用场景：3.1 电源适配器电源适配器是用于将交流电转换为直流电供电给电子设备的装置。

适配器中一般都会采用整流电路将输入的交流电转换为稳定的直流电。

3.2 直流电源直流电源是实验室、工业控制以及通信等领域中常见的电源类型。

直流电源通过整流电路将交流电转换为直流电，供给各种设备使用。

3.3 变频器变频器是用于控制交流电机转速的装置，通常情况下需要将输入的交流电转换为可调的直流电。

整流电路在变频器中起到了关键的作用。

四、常见整流电路中的二极管选择在常见的整流电路中，二极管扮演着至关重要的角色。

选取合适的二极管对整流电路的性能具有重要影响。

以下是在常见整流电路中选择二极管的几个要点：4.1 正向电压降正向电压降指的是二极管导通时的压降值，通常为0.6-0.7V。

运放半波整流电路
运放半波整流电路是一种使用运放来实现半波整流的电路。

它的原理是利用运放的放大特性和反馈原理，将输入信号经过整流和放大处理，最终输出半波整流的信号。

运放半波整流电路的基本元件包括一个运放、一个二极管和几个电阻。

其电路连接如下：
- 运放的非反向输入端（也称为正输入端）连接到电路的输入信号源。

- 运放的反向输入端（也称为负输入端）通过一个电阻与运放的输出端连接。

- 一个二极管连接在运放的输出端和地之间，并且其正极端连接到运放的反向输入端。

- 一个电阻连接在二极管的负极端和地之间。

运放半波整流电路的工作原理如下：
当输入信号为正弦波时，由于二极管的正向导通特性，输入信号可以通过二极管直接到达运放的负输入端，而此时运放的反向输入端没有输入信号，所以运放的输出信号等于零。

当输入信号为负弦波时，由于二极管的反向截止特性，输入信号无法通过二极管到达运放的负输入端，此时运放的反向输入
端只能接收到运放输出信号经过电阻分压后的信号，所以运放会对该信号进行放大后输出。

综上所述，运放半波整流电路能够实现对输入信号的半波整流，并通过运放的放大作用将整流后的信号放大输出。

常见的整流电路介绍整流电路是将交流电转换成直流电的电路，在电子设备中经常被使用。

本文将介绍常见的整流电路及其原理、特点和应用。

一、单相半波整流电路1. 基本原理单相半波整流电路是一种简单的整流电路，由一个二极管和负载组成。

其原理是利用二极管的导通特性，将正半周的交流电信号变为正向的脉冲信号，从而得到直流输出。

2. 特点•简单可靠，成本低。

•效率较低，只有50%左右。

•输出波形脉动大，需要进一步滤波处理。

3. 应用•小功率电子设备，如手机充电器、电子闹钟等。

•LED驱动电源。

二、单相全波整流电路1. 基本原理单相全波整流电路使用两个二极管和一个中心点连接的负载。

通过二极管的导通，将正负半周的交流电信号分别变为正向的脉冲信号，从而得到直流输出。

•输出频率加倍，脉动较小。

•效率较高，可达到70-75%。

•需要较大的滤波电容减小输出脉动。

3. 应用•电子设备中的直流电源。

•无线通信设备。

三、三相整流电路1. 基本原理三相整流电路是在三相交流电系统中使用的整流电路。

它由变压器、整流桥和滤波电路组成。

通过变压器将三相交流电压降低后，再经过整流桥进行整流处理，最后通过滤波电路得到稳定的直流输出。

2. 特点•输出稳定，脉动小。

•效率较高，可达到80-85%。

•外形大，适用于大功率应用。

3. 应用•机电设备中的直流电源。

•工业电焊设备。

四、有源整流电路1. 基本原理有源整流电路通过使用晶体管等有源元件，实现交流电到直流电的转换。

它不同于传统的无源整流电路，能够实现更高的效率和更小的输出波动。

•高效率，可达90%以上。

•输出稳定性良好。

•需要较高的设计和控制要求。

3. 应用•高要求的精密仪器。

•通信系统。

五、整流电路的滤波处理1. 滤波电容滤波电容是整流电路中常见的滤波元件，用于减小输出脉动。

它能够对高频信号进行滤波，使得输出电压更加平稳。

2. LC滤波LC滤波是使用电感和电容构建的滤波电路，可以进一步减小输出脉动。

常见整流电路的分类整流电路是将交流电转换为直流电的电路。

根据整流电路的不同特点和应用需求，可以分为以下几种分类：一、单相半波整流电路：单相半波整流电路是最简单的一种整流电路。

它通过一个二极管将交流电的负半周削减掉，只保留正半周。

输出电压波形为脉冲形式，具有较大的脉动。

它由一个二极管和负载电阻组成。

其工作原理如下：1、输入：单相交流电源。

交流电源的电压随时间变化，正负半周交替出现。

2、二极管导通：当交流电源的正半周电压大于二极管的正向导通电压时，二极管处于导通状态。

此时，电流从二极管的正极流过，经过负载电阻后形成输出电流。

3、二极管截止：当交流电源的负半周电压小于二极管的正向导通电压时，二极管处于截止状态。

此时，二极管不导通，电流无法通过负载电阻。

通过以上工作原理，单相半波整流电路将交流电的负半周削减掉，只保留正半周。

输出电压波形为脉冲形式，具有较大的脉动。

脉动的原因是输出电流在截止期间没有输出，导致输出电压下降。

单相半波整流电路的优点是结构简单、成本低廉，适用于对输出电压要求不高的场合。

缺点是输出电压脉动大，效率较低。

在实际应用中，单相半波整流电路常用于对电压要求不严格的低功率电子设备中，如电子钟、电子秤等。

二、单相全波整流电路：单相全波整流电路通过两个二极管和一个中心点接地的负载电阻，将交流电的正负半周都转换为正半周输出。

输出电压波形为脉冲形式，脉动比半波整流电路小。

它是一种将单相交流电转换为直流电的电路，通过两个二极管和一个中心点接地的负载电阻来实现。

其工作原理如下：1、输入：单相交流电源。

交流电源的电压随时间变化，正负半周交替出现。

2、第一个二极管导通：当交流电源的正半周电压大于第一个二极管的正向导通电压时，第一个二极管处于导通状态。

此时，电流从第一个二极管的正极流过，经过负载电阻后形成输出电流。

3、第一个二极管截止，第二个二极管导通：当交流电源的负半周电压大于第二个二极管的正向导通电压时，第一个二极管处于截止状态，第二个二极管处于导通状态。

单相半波整流电路工作原理单相半波整流电路是一种常用的电路结构，用于将交流电转换为直流电。

它的工作原理是利用二极管的导通与截止特性，将正弦交流电信号的一半波形转换为直流电信号。

在单相半波整流电路中，主要的元件是一个二极管。

二极管是一种具有单向导电特性的电子元件，它只允许电流在一个方向上流通。

在单相半波整流电路中，二极管的正向导通特性被利用。

当交流电源接通时，电流会通过二极管的正向导通路径，即从二极管的正极流向负极。

在这个过程中，二极管的正向压降会导致一定的能量损耗，因此整流后的直流电信号的幅值会比交流电源的幅值稍低。

当交流电源的极性发生变化，即电源的正负极互换，二极管将处于截止状态，不允许电流通过。

这种情况下，电路中不会有电流流过，直流电信号的输出为零。

因此，单相半波整流电路只能将交流电信号的一半波形转换为直流电信号。

单相半波整流电路的输出信号波形如同一个正弦波的一半，即仅包含正半周的部分。

因此，直流电信号的输出会随着交流电信号的频率而变化。

频率越高，输出信号的脉动越小；频率越低，输出信号的脉动越大。

为了减小直流电信号的脉动，可以采用滤波电路。

滤波电路通常由电容器构成，它可以对电路中的脉动进行平滑处理，使直流信号更加稳定。

总结起来，单相半波整流电路通过利用二极管的正向导通特性，将交流电信号的一半波形转换为直流电信号。

它的输出信号只包含正半周的部分，频率越高，输出信号的脉动越小。

为了减小脉动，可以加入滤波电路。

单相半波整流电路在实际应用中具有简单、成本低等优点，但输出直流电信号的稳定性相对较差，适用于对直流电质量要求不高的场合。

希望通过对单相半波整流电路工作原理的介绍，读者可以对该电路的基本原理有所了解，并在实际应用中能够合理运用。

半波整流公式半波整流公式是电子学中常用的一种电路，用于将交流电转换为直流电。

它的原理是利用二极管的导通特性，使得电流只能在一个方向上流动，从而实现对交流信号的单向导流。

下面将详细介绍半波整流公式的工作原理及其在实际应用中的一些特点。

半波整流公式的核心元件是二极管。

二极管是一种具有单向导电特性的电子元件，只有当正向电压施加在其两端时，才会导通，反向电压时则会截止。

在半波整流电路中，二极管的正向电压通常为正弦波交流电源，通过二极管的导通和截止，实现了对电流的单向导流。

半波整流电路的基本原理是，当输入的交流电源正向电压高于二极管的导通电压时，二极管处于导通状态，电流可以通过二极管流向负载，实现电源的正半周期输出。

而当输入的交流电源反向电压高于二极管的截止电压时，二极管处于截止状态，电流无法通过二极管，负载上无电流输出。

半波整流公式的输出波形是输入正弦波的正半周期部分，即输出电压为输入正弦波的正半周的波形。

输出电压的幅值等于输入正弦波的幅值减去二极管的压降。

因此，输出电压的纹波较大，包含了输入正弦波的基频和其倍频分量。

为了减小输出电压的纹波，常常需要结合滤波电路进行进一步处理。

半波整流公式在实际应用中具有一些特点。

首先，由于只有输入正半周期的信号通过，因此半波整流电路的输出功率只有输入交流电源的一半。

其次，由于二极管的导通压降和截止特性，半波整流电路在工作过程中会有能量损耗。

此外，半波整流电路对输入电源的负载变化较为敏感，当负载变化较大时，输出电压会有明显的波动。

在实际应用中，半波整流公式常用于需要单向导流的场合，如电源适配器、充电器等。

在这些应用中，半波整流电路可以实现对交流电源的有效转换，提供稳定的直流电源输出。

同时，由于半波整流电路的简单性和低成本，使得它成为一种常见的电路设计选择。

总结起来，半波整流公式是一种常用的电子电路，用于将交流电转换为直流电。

它利用二极管的导通和截止特性，实现了对电流的单向导流。
