发电机氢气系统

• •
氢气的制取： 在工业上通常采用如下几种方法制取氢气：一是将 水蒸气通过灼热的焦炭（称为碳还原法），得到纯度为 75%左右的氢气；二是将水蒸气通过灼热的铁，得到纯度 在97%以下的氢气；三是由水煤气中提取氢气，得到的氢 气纯度也较低；第四种方法就是电解水法，制得的氢气纯 度可高达99%以上，这是工业上制备氢气的一种重要方法。 在电解氢氧化钠（钾）溶液时，阳极上放出氧气，阴极上 放出氢气。电解氯化钠水溶液制造氢氧化钠时，也可得到 氢气。 对用于冷却发电机的氢气的纯度要求较高，因此， 都是采用电解水的方法来制氢。
2.4 气体纯度及压力检测装置 l 差压式检测装置 仪器由特殊设计的风机，压差变送器 及压差计组成，实际则是风机产生的压差，但由于此压差 值与气体的密度有关，而气体密度又直接与气体的成分成 比例，故只要测出风机压差就等于测出了气体密度，实际 上两只压差计是直接按密度和纯度标注的。纯度计风扇附 带三相交流380伏电动机，进出风差压变送器整定在0～ 76cm水柱，压差4～20mA直流输出。 l 热导式检测装置 仪器是由一次设备压力检测变送装置和 二次设备气体纯度以组成的，压力检测变送装置是通过压 力变送器在线测量发电机机内的压力，气体纯度仪是利用 气体的导热式原理来在线测量发电机机内氢气或二氧化碳 气体的纯度。
l l
• •
为防止氢气中含油杂质或液体直接进入吸附式氢气 干燥器设备 中，影响设备的干燥效果，对干燥设备起到 一定的保护和缓冲作用，专门为每台吸附式氢气干燥器配 置一台油分离器， 让氢气在进入 吸附式氢气干燥器前首 先通过油分离器，通过沉降方式，将氢气中的 油杂质或 液体滤掉，然后进入活性碳罐中将油烟进行过滤，保证气 体 的洁净，提高干燥器的除湿效果。 油分离器的安装尺 寸与吸附式干燥器安装尺寸相同， 为了维修方 便，两台 设备的安装间距应为 1 米。
• •
2.8 氢气露点仪 氢气露点仪装在发电机氢气干燥 器的进氢管路上，对发电机内的。氢气 的温度和湿度进行在线监测，氢气露点 仪的工作电源为交流220V,并有4～ 20mA的输出信号。 2.9 氢压控制装置 氢压控制装置由压力开关，氢压调 节阀，阀门和压力表等组成。该装置的 顶部表计平时指示机内氢气压力，当调 整氢压调节阀的输出压力时，则用于指 示此时整定压力值。装置的底部表计指 示氢源压力。氢源处装有一个压力开关， 当供氢压力低于整定值时发出报警。
• 氢气循环的流程 l 发电机定子铁心采取径向通风方式。线圈在槽内的直线 部分沿轴向分成九个分区，4个冷风区，5个热风区。相间 的区段，在宽度方向各为二排反方向斜流的径向风孔，是 用铣刀加工而成的。这种气隙取气通风的转子绕组在槽内 的温度分布较均匀，平均温度与最高温度都较低，适用于 大容量、长转子的发电机通风系统。 l 端部线圈为轴向氢内冷，由二根冷拉成型的П形铜线上 下对叠而成，中间形成冷风风道，迎风侧开有进风孔，为 了降低端部绕组的最高温度采用缩短风路的办法，将冷氢 从迎风侧吸入风道后分成两路；其中一路沿轴向流向槽部 的斜向出风道，再从槽楔经过甩风风斗排入边端出风区气 隙；另一路沿端部横向弧形风道流向磁极中电机机壳和出 线盒下面，有浮子控制开关， 指示出发电机里可能存在的 液体漏出液体。在机壳的底 部最可能积液的地方设有开 口，将积聚的液体排到漏液 检测仪。每一个探测器装有 一根回气管通到机壳，使得 来自发电机机壳的排液管能 够气流畅通。回气管和液管 都装有截止阀。为了能排除 积聚的液体，还装有放水阀 能够排出积聚的液体。
•
吸湿过程和再生作用的说明
•
•
假设塔 A 处于吸收过程，塔 B 处于再生过程。
吸湿过程— 湿氢气从发电机高压端出来， 流经油分离器。 通 过干 燥器底部的四通阀 V8，氢气气流到干燥塔 A 的底部，在内部风 机帮 助下给氢气施加压力，使其通过干燥剂脱掉水分，干燥的氢气通 过上 部的四通阀 V7 回到发电机低压入口。 再生作用—通过内部风机，氢气被加压使其上升通过正在被加 热 器加热的干燥剂，带走干燥剂束缚水分因加热汽化的水蒸汽，使湿 的 气流通过气流控制阀 V1，暖湿的氢气流，继续通过温度低于摄氏 38 度的冷却器，水份开始冷凝。一种离心型气水分离器把水从氢气 中分 离出来，水被系统分离流向疏水阀，冷却的氢气继续通过底部 的四通 阀，再返回进入容器的底部，加热过程在那里又重新开始。
2.发电机氢气系统结构
2.1氢冷却器及其外罩
l 我厂的发电机氢气冷却器有4个，装于发电机定子机座四角，每个2组， 共8组。在一组冷却器（1/8冷却器）因故障停用时可带90%额定负荷； 当不同角2组共1/4冷却器因故停用时可带80%额定负荷；当同一角2组 共1/4冷却器因故停用时可带60%额定负荷，但要监测发电机转子的振 动，防止机内温度不均匀引起的转子振动增大。当有5%冷却管子堵塞 时，发电机能保持额定功率（容量），而不超过允许温升。 l 氢冷却器外罩为钢板焊接的圆拱形结构，横向对称布置安装在发电机 机座的两端顶部 l 外罩是用螺钉把合在机座上，并在结合面的密封槽内充胶密封，连接 成为整体。外罩热风侧的进风口跨接在铁芯边端的热风出风区的机座 顶部，其冷风侧的出风口坐落于机座边端冷风进风区的上部，由机座 边端第一隔板和与其结合在一起的内端盖和导风环构成设在转子上的 风扇前后的低、高压冷风区。
2.2 氢气干燥器
l l 循环吸附式氢气干燥器 氢气干燥器是一个装有活性氧化铝干燥剂的容器，通过外配磁 力驱动防爆氢风机，对发电机内的氢气进行外循环吸附干燥，降低发 电机内的氢气露点（湿度）。可自动再生，吸满水的干燥剂可以利用 阀门系统从发电机上断开，用内装的电加热烘干，鼓风机迫使气体通 过干燥器，以除去水份，有恒温器保护干燥器防止过热。氢干燥器入 口设除油器。氢气干燥装置应保证在额定氢压下机内氢气露点不大于 －5℃同时又不低于－25℃。 冷凝式氢气干燥器 该氢气干燥器采用冷凝的原理，发电机内风扇压差迫使氢气通 过制冷装置流动，含有水分的热氢气遇到冷管壁时，水分在管壁上结 露而析出，从而达到干燥氢气的作用。 一般配置两台，一台干燥运行， 一台化霜，也可互为备用。
• 2.6 漏氢监测测量装置 •
• 2.7 发电机绝缘过热检测系统 •
• 漏氢监测测量装置
• 发电机绝缘过热检测系 统
•
装置 在线 检 测 需接 通 冷却 气体 管 路 ，将 联 接管路与发电 机本体构成密闭循环系统。在发电机风扇压 力作用下，使机内的冷却气 体流经装置内部。冷却气体介 质在受到离子室内α 射线的轰击，使冷却 气体介质电离， 4 产生正、负离子对，又在直流电场作用下，形成极为 微弱 的电离电流（ 10 -12 A） 。电离电流经放大器（约 10 1 0 倍）放大 后 ， 送电流表显示。 如果发电机运行中，其部件绝缘有局部过热时，过 热的 绝缘材料热分解后，产生冷凝核，冷凝核随气流进入装置 内。 由于 冷凝核远比气体介质分子的体积大而重， 负离子附 着在冷凝核上，负离 子运行速受阻，从而使电离电流大幅 度 下 降。 电离电流下降率与发电 机绝缘过热程度有关。 经试验确 定，当电流下降到某一整定值时，代表 着绝缘早期故障隐 患的发生和存在，装置及时发出报警信号。运行人员 可根 据报警信号频度，结合其它检测仪表指示，综合判断故障 隐患的发 生和发展，有计划地提早采取相应措施，避免因 绝缘过热故障的扩大而 导致后期烧毁发电机的重大事故， 以此提高发电 机的运 行安全性。

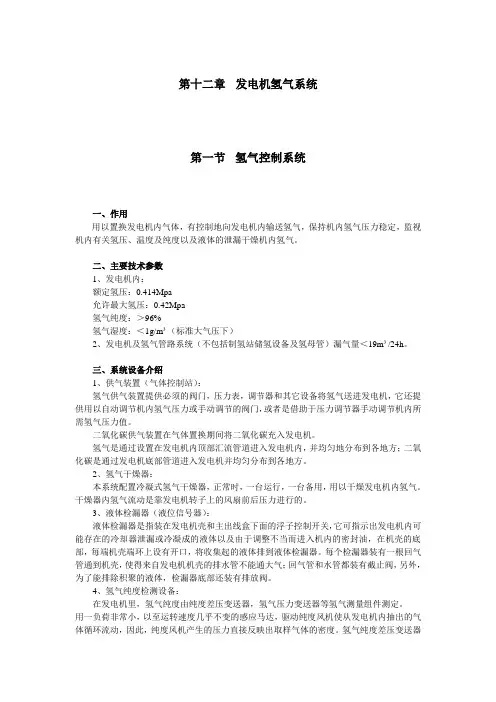

氢气系统的功能
• 1 提供对发电机安全充氢和排氢的设备，用二氧化碳作为 置换介质。 • 2 维持机内气体压力的为所需值（一般维持在0.490.52）。 • 3 在线显示机内氢压，纯度及湿度。 • 4 干燥氢气排去可能从密封油进入机内的汽水。 • 5 对漏入机内的液体（油或水）及时发出信号。 • 6 冷却转子绕组，和定子铁芯。
发电厂氢气系统
1 氢气系统的特点及功能
• 汽轮发电机是采用水氢氢冷却方式，定子绕组为水冷， 转子绕组为氢气内冷，铁心为氢气外部冷却，发电机转子 采用气隙取气冷却方式。 发电机内的气体容量约为110m3。（我厂发电机氢气 系统充气体积 68.8m3）。当发电机在额定氢压0.5MPa下 运行,保证漏氢量每天不大于11立方米(常压下的体积) 。 我厂氢气总漏氢量保证值(双流环) ≤10Nm3/24h (在 0.41MPa(g)额定氢压，折算到标准大气压下。)
l 外罩的顶部处于发电机的最高位置，故在该处内部设置了充、排氢管 道，在励端外罩顶部内还设有氢气纯度风扇的两根取样管，在汽端则 有一根气体分析取样管，这些管道的进出口都设在发电机机座的底部。 l 冷却器的前水室端是用螺栓刚性地固定在（发电机机座顶部的）氢冷 却器外罩右侧边框上，进出水管都连接在前水室前部的进出水管口上。 在前水室顶部设有四个排气孔，底部设有两个排水孔。在冷却器后端 的后水室则用不锈钢垫片支撑在氢冷却器外罩左侧边框上，该垫片使 冷却器能随温度变化而自由胀缩。后水室的外端用框形隔板及钢板顶 盖密封，在这个空间设有一个放气阀。为了确保安全，在拆顶盖之前 必须先打开放气阀，释放盖内压力。在拆卸了顶盖和后水室的盖板之 后，才能检查冷却器内的翅片管。此外在冷却器后水室端面的外罩框 口上侧，有一个通孔接有一个旁路阀通往后水室顶盖内的空间，在正 常运行时用以平衡不锈钢薄垫片两侧氢气压力。 l 为了防止冷却水直接漏入机内，在冷却器与机座之间采用迷宫式挡水 隔板，并在前、后水室二端的冷却器外罩底部设有ZG1/2螺孔，可接 出浮子式液位控制器（检漏报警仪）的排放管道供检测冷却器有无漏 水情况。
l
心，从极心圆弧段上侧面的出风孔排入端部的低压热风 区，然后从大齿两端的月牙形通风槽甩入边端出风区的气隙。 这种端部两路通风结构有效地降低了端部大号线圈的最高温 度，使整个转子绕组温差较小而且温度较低。
l 转子槽楔由铝合金制成，采用气隙取汽斜流式，在径向开通 风道，并在顶部加工成风斗型，具有气隙取气进、出风斗的 作用。槽楔上的风斗和楔下垫条中特殊风孔形成一斗二路， 并具有两路流量均匀分配的通风方式。
• 2.5 氢气温度报警（冷氢温度） • 发电机里设有氢气温度开关，用以使发电机内冷氢温 度变得过高时能有 一个报警源。 氢气泄露的测点通常设置于：封闭母线（发电机A,B,C相 出线及中性点），定冷水箱，密封油回油汽侧和励侧，氢冷 回水管。 该装置能诊断发电机内绝缘局部过热故障，经机内气 体采样进行质谱分析以后，能区分发电机定子线棒，铁芯， 和转子绕组不同部位绝缘过热的故障，该装置安装于发电机 下部，并有输出信号。此仪器不能进油或者水。精度：机内 12cm 2绝缘碳化报警。
