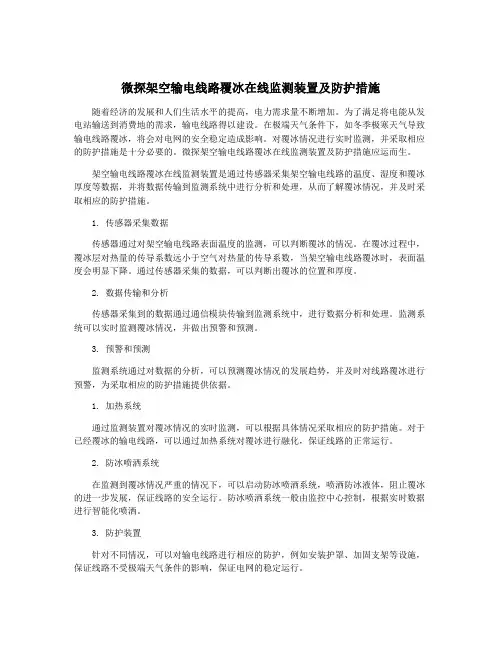

微探架空输电线路覆冰在线监测装置及防护措施随着经济的发展和人们生活水平的提高，电力需求量不断增加。
为了满足将电能从发电站输送到消费地的需求，输电线路得以建设。
在极端天气条件下，如冬季极寒天气导致输电线路覆冰，将会对电网的安全稳定造成影响。
对覆冰情况进行实时监测，并采取相应的防护措施是十分必要的。
微探架空输电线路覆冰在线监测装置及防护措施应运而生。
架空输电线路覆冰在线监测装置是通过传感器采集架空输电线路的温度、湿度和覆冰厚度等数据，并将数据传输到监测系统中进行分析和处理，从而了解覆冰情况，并及时采取相应的防护措施。
1. 传感器采集数据传感器通过对架空输电线路表面温度的监测，可以判断覆冰的情况。
在覆冰过程中，覆冰层对热量的传导系数远小于空气对热量的传导系数，当架空输电线路覆冰时，表面温度会明显下降。
通过传感器采集的数据，可以判断出覆冰的位置和厚度。
2. 数据传输和分析传感器采集到的数据通过通信模块传输到监测系统中，进行数据分析和处理。
监测系统可以实时监测覆冰情况，并做出预警和预测。
3. 预警和预测监测系统通过对数据的分析，可以预测覆冰情况的发展趋势，并及时对线路覆冰进行预警，为采取相应的防护措施提供依据。
1. 加热系统通过监测装置对覆冰情况的实时监测，可以根据具体情况采取相应的防护措施。
对于已经覆冰的输电线路，可以通过加热系统对覆冰进行融化，保证线路的正常运行。
2. 防冰喷洒系统在监测到覆冰情况严重的情况下，可以启动防冰喷洒系统，喷洒防冰液体，阻止覆冰的进一步发展，保证线路的安全运行。
防冰喷洒系统一般由监控中心控制，根据实时数据进行智能化喷洒。
3. 防护装置针对不同情况，可以对输电线路进行相应的防护，例如安装护罩、加固支架等设施，保证线路不受极端天气条件的影响，保证电网的稳定运行。
1. 实时监测2. 智能化预警监测系统可以实现对防护设施的智能化控制，根据具体情况自动启动加热系统、防冰喷洒系统等设施，保证输电线路的安全运行。
输电线路在线监测1．SC-FP 输电线路风偏在线监测系统SC-FP系统概述：输电线路风偏在线监测系统能够对输电线路的绝缘子串风偏角、摇摆角和导线风偏角、摇摆角以及现场温度、风速、风向等微气象参数进行实时监测，并可根据监测点需要，选配视频录像监控功能。
国内首创采用光电子传感技术。
输电线路风偏在线监测系统主要由四部分组成，包括导线风偏监测仪、气象环境观测站、线路监测基站和当地监测中心（远程监测中心）。
当地监测中心只设置一个，能同时满足多个现场的不同监测系统的数据的处理和分析。
在线路的风偏事故多发地段应用输电线路风偏在线监测系统，通过监测中心对送电线路所经区域气象资料的观测、记录、收集，积累运行资料，完善风偏计算方法，同时准确地记录输电线路杆塔上最大瞬时风速、风压不均匀系数、强风下的导线运动轨迹等，为制定合理的设计标准提供技术数据。
对提高线路的现代化管理水平，具有重要的意义。
☆ SC-FP系统特点：1、具有加电自启动、在线自诊断功能；2、数据暂存功能，可以在通讯异常时能存储3天以上的数据；3、设备采用休眠、待机、定时传输相结合的低功耗模式设计，测量精度高；4、数据采集前端采用多层屏蔽、抗干扰、抗雷击技术、确保系统运行稳定可靠；5、后台软件根据用户需求，系统运行参数、报警参数、数据采集密度等可以远程设置；6、对监测的数据进行统计、分析和输出，能以数字列表、曲线和图表的形式显示相关参数；7、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统；8、设备设计合理免维护，可带电安装，安装后不会对线路自身结构特性和后期运行维护造成安全隐患；☆ SC-FP主要技术参数：◆使用范围：10～750KV以上；◆监测数据：绝缘子串导地线出口处或转角塔跳线最低点的风偏角和仰角；◆风偏角：－90°～＋90°测量精度：±0.01°；◆仰角：－90°～＋90°测量精度：±0.01°；◆工作线路电压： 10～750KV以上；◆工作线路电流：≤ 1500A（指单导线或分裂导线子导线）；◆监测单元运行环境温度：-40℃～+85℃；◆监测单元运行环境湿度：不大于98％RH；◆监测主机电源：太阳能+蓄电池；◆监测主机无阳光情况下可连续运行时间：>30天；◆通讯方式：GSM/GPRS/CDMA无线通信；◆防护等级：IP65；◆蓄电池使用寿命：5年以上。
高压输电线路在线监测系统详细介绍高压输电线路在线监测系统是直接安装到输电线路设备上可实时记录表征设备运行状态特征的测量，传输河诊断的系统。
实现输电线路状态检修的重要手段，是提高输电线路运行安全可靠的有效方法，通过输电线路状态监测参数的分析，可以及时判断输电线路故障预警方案，便于采取绝缘子清扫，覆冰线路融冰等措施。
降低输电线路事故发生的可能性。
高压输电线路发展阶段●带电测试阶段。
其实于70年代左右，当时只是为了不停电而对输电线路某些绝缘参数（如泄漏电流）直接测量，设备简单，灵敏度低。
●从80年代开始，出现了各种专用的带电测试仪器，使在线监测技术从传统模式走向数字量化，使用传感器将被测量的参数直接转换成电器信号。
●90年代随着计算机的推广使用，出现了以计算机技术为核心的微机多功能绝缘监测系统。
到目前为止，大量的在线监测技术已在高压输电线路中得到了广泛的应用。
在我国很多地区的供电企业都开展了这个项目工作。
高压输电线路在线监测状态检修的特点● 1.实时性：输电线路在线监测技术对设设备的状态实时监测，不受设备运行情况和时间限制，随时监测设备的运行状态，一旦发现问题，及时跟踪和检测，对保证电网安全更有意义。
●真是性:高压输电线路在线监测在运行状态下的参数进行分析，监测的结果符合是实事求是的情况，更加真是全面。
●提高设备供电的可能性：由于是实时监测，可以减少电力人员巡视，查找时间。
可以提高电力部门全员劳动生产力。
高压输电线路在线监测的技术和应用1、微气象监测系统输电线路由于其分散性特点，所处环境变化较多，极易由风偏、雷击、污秽等引起线路故障，特别是局部环境的变化及时掌握更需要在线数据的监测。
微气象监测系统主要对输电线路走廊微气象环境数据进行在线监测等，能将所测监测点温度、湿度、风速、风向、气压、雨量、光辐射等气象参数及严密数据进行分析。
通过定期数据传送，使线路技术人员根据数据曲线能及时掌握线路运行环境的气候变化规律，以便采取相应的措施(比如：雷区安装氧化锌避雷器、污秽区采取调爬等)防止线路发生停电事故。

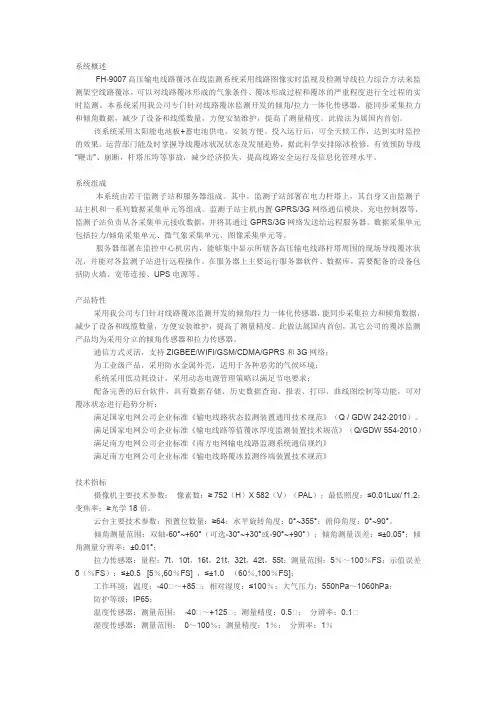

系统概述FH-9007高压输电线路覆冰在线监测系统采用线路图像实时监视及检测导线拉力综合方法来监测架空线路覆冰，可以对线路覆冰形成的气象条件、覆冰形成过程和覆冰的严重程度进行全过程的实时监测。
本系统采用我公司专门针对线路覆冰监测开发的倾角/拉力一体化传感器，能同步采集拉力和倾角数据，减少了设备和线缆数量，方便安装维护，提高了测量精度。
此做法为属国内首创。
该系统采用太阳能电池板+蓄电池供电，安装方便。
投入运行后，可全天候工作，达到实时监控的效果。
运营部门能及时掌握导线覆冰状况状态及发展趋势，据此科学安排除冰检修，有效预防导线“鞭击”、崩断，杆塔压垮等事故，减少经济损失，提高线路安全运行及信息化管理水平。
系统组成本系统由若干监测子站和服务器组成。
其中，监测子站部署在电力杆塔上，其自身又由监测子站主机和一系列数据采集单元等组成。
监测子站主机内置GPRS/3G网络通信模块、充电控制器等，监测子站负责从各采集单元接收数据，并将其通过GPRS/3G网络发送给远程服务器。
数据采集单元包括拉力/倾角采集单元、微气象采集单元、图像采集单元等。
服务器部署在监控中心机房内，能够集中显示所辖各高压输电线路杆塔周围的现场导线覆冰状况，并能对各监测子站进行远程操作。
在服务器上主要运行服务器软件、数据库，需要配备的设备包括防火墙、宽带连接、UPS电源等。
产品特性采用我公司专门针对线路覆冰监测开发的倾角/拉力一体化传感器，能同步采集拉力和倾角数据，减少了设备和线缆数量，方便安装维护，提高了测量精度。
此做法属国内首创，其它公司的覆冰监测产品均为采用分立的倾角传感器和拉力传感器。
通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G网络；为工业级产品，采用防水金属外壳，适用于各种恶劣的气候环境；系统采用低功耗设计，采用动态电源管理策略以满足节电要求；配备完善的后台软件，具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对覆冰状态进行趋势分析；满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》（Q / GDW 242-2010）。
分布式覆冰在线监测系统TLKS-PMG-FB100产品别称：架空输电线路导线覆冰在线监测系统概述在我国的中西部地区，由于地理气候的问题，大部分地区会下雪，有些地方甚至常年积雪。
积雪会导致输电线路覆冰，这在中国南方已经是非常普遍的现象了。
输电线路覆冰将会导致输电线路的性能下降，严重的话还会导致故障发生，出现停电事故。
从往年的情况看，停电给工农业和民众日常生活带来了极大的影响。
所以，深圳市特力康科技有限公司自主研发出分布式覆冰在线监测系统，通过实时监测，可避免输电线路严重覆冰情况的发生。
原理简介分布式覆冰在线监测系统针对于在恶劣大气环境中运行的高压输电线路覆冰状态进行在线监测而设计的监测装置，前端装置实时监测综合悬挂载荷、不均衡张力差、绝缘子串风偏角、绝缘子串偏斜角等数据、并通过GPRS/WIFI/OPGW 光纤网络将数据传送致后端监控中心，监控中心通过平台软件对线路覆冰厚度的数据实时分析。
性能特点1、可设不同级别的管理人。
2、能在高温、低温环境下工作，有自加热功能。
3、具有高清晰数字视频及图片即时获取功能。
4、具有远程控制采集视频、微气象、拉力、倾角数据功能。
5、采用无线3G/GPRS/CDMA网络传送视频及数据给监控中心系统。
6、采用高效的太阳能及蓄电池供电方式，可以远程控制球机电源。
7、具有自动分析报警提示值班人员功能。
8、多层高质量金属密封，全方位保护技术参数结语深圳市特力康科技有限公司研发的分布式覆冰在线监测系统，通过全新的技术，高级的材料，精致的工艺，使得输电线路覆冰监测不再是难题，一经投入市场，马上得到客户的强烈反响好评。
凡购买我司产品，自购机之日起享受12个月免费保修服务以及相关产品有偿维护，用户联系我公司技术人员即可办理相关手续。
预知详情，TEL贝先生：0⑦⑤⑤-②⑨⑤00⑦⑥②或QQ：①⑨②0⑥⑦①⑨②⑦相关产品：输电线路远程视频在线监测装置输电线路高清图像在线监测装置输电线路覆冰在线监测装置输电线路微气象在线监测装置输电线路导线温度在线监测装置输电线路微风振动在线监测装置输电线路杆塔倾斜在线监测装置输电线路现场污秽度在线监测装置输电线路防山火智能视频监控预警装置输电线路防外力破坏智能视频预警监控装置输电线路导线弧垂、风偏、舞动在线监测装置。
微探架空输电线路覆冰在线监测装置及防护措施随着我国电网建设的不断发展和升级，地域和环境条件越来越复杂，防冰工程安全运行的难度也越来越大。
输电线路遭受覆冰的情况经常发生，且大量的覆冰会对电力系统的正常运行产生严重影响甚至导致系统的瘫痪。
因此，研发行业的相关技术装置和针对性的防护方案迫在眉睫。
为了解决这一问题，工程技术人员们开展研究，采用智能化监测措施，开发相应的在线监测装置。
同时，为了更好的保护输电线路，需要采取合适的防护措施以避免覆冰损害。
针对架空输电线路的情况，工程技术人员们开发出了适用于在运行中检测输电线路覆冰情况的在线监测装置。
该监测装置可实时监测输电线路的覆冰情况，精确测量冰层的厚度、松散程度等参数。
同时，装置也能够对于线路温度、风速等环境因素的变化情况进行监测，从而保障电力系统的安全运行。
监测装置采用微小探头技术，操作方便，安装简易，不需要对输电线路进行任何破坏性的改造。
装置可以实时传输监测数据，同时具有智能化判断分析功能，从而进一步确保监测的准确性和即时性。
二、防护措施为了更好地保障输电线路的正常运行，防止覆冰的影响，需要采取适当的防护措施。
在输电线路防冰工程中，使用的防冰措施主要有以下几种：1.在输电线路导线上设置防冰装置通过将特定材料或阻挡装置挂在输电线路导线上，使其冰雪难以在导线上形成附着，进而防止覆冰。
比较常用的防冰装置有防线风筒、防啮齿套管、防冰刮刀等。
通过在输电线路杆塔上设置防冰装置，可以避免因为杆塔处的覆冰导致线路掉线的问题。
在杆塔上设置的防冰装置通常包括防霰弹塔帽、防冰雕刻形状等。
3.定期进行覆冰检测和清理定期对输电线路进行覆冰检测和清理，能够及时发现和处理覆冰情况，从而避免因为残留的覆冰体导致杆塔倒塌或者线路断电的问题。
综上所述，针对电力系统所需处理的覆冰问题，工程技术人员们开发了适用于在线监测输电线路覆冰情况的微探架空输电线路覆冰在线监测装置，也一并提供了相应的防冰工程解决方案，以保证输电线路的正常运行和电力系统的稳定供电。
输电线路图像监视系统及覆冰监测系统详细介绍背景电力系统是国家经济发展的基础设施之一，输电线路是电力系统的重要组成部分，但是在输电线路运行过程中，受到天气、环境等因素的影响，可能会存在一些安全隐患，如覆冰、盗割等。
为了确保输电线路安全稳定运行，保障电力系统的供电质量，专家们开发了输电线路图像监视系统及覆冰监测系统。
输电线路图像监视系统输电线路图像监视系统主要通过安装视频监控设备，在输电线路关键部位提供实时监测，以便发现并及时处理异常情况，避免事故的发生。
传统的输电线路监视系统主要采用摄像头的静态监控，对线路的安全防护比较有限。
现在的线路监视系统已经加入了大量的新技术，如高清摄像头、红外线热成像监控、视频云存储等，通过这些技术的应用，可以更好地实现对输电线路的监控。
基于高清摄像机的监视系统，可以全天候全方位实时监测输电线路，而红外热像监控，则可以有效地检测输电线路中的局部过载情况。
同时，视频云存储技术更好地实现了监测数据的传输和存储。
本系统不仅可以及时发现并排除潜在安全隐患，还可以对输电线路及时进行维修保养，延长其使用寿命。
通过这些检测手段，输电线路的安全运行可得到有效保障。
覆冰监测系统冬季覆冰是电力系统的常见问题之一，严重的覆冰可能会导致输电线路断裂，造成重大事故。
为了避免覆冰导致的安全事故，专家们研发了覆冰监测系统。
该系统通过在输电线路上安装覆冰监测器，实时检测线路上的结冰积雪情况，并将监测数据传输给用户，进行预警处理。
这些监测器还可以与智能控制系统进行联动，对线路进行远程控制，加快冰雪消融过程。
它可以根据各种恶劣的天气条件，自动对覆冰情况进行监测，保证输电线路在最短的时间内恢复正常。
该系统还可以对不同结冰程度和地形条件下的输电线路进行不同程度的监测，最大程度的减少人工干预。
本文介绍了输电线路图像监视系统及覆冰监测系统的相关技术及应用，这些技术的应用有效地解决了输电线路存在的安全问题。
通过这些系统的监测和检测，保障了电力系统的质量和稳定性，更好地满足了人们对电力需求的不断增长。
