(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186604.8(22)申请日 2019.02.02(73)专利权人 无锡恒信北石科技有限公司地址 214000 江苏省无锡市滨湖区青龙山对安咀72号(72)发明人 梁海洋　周光　张志海　(74)专利代理机构 无锡盛阳专利商标事务所(普通合伙) 32227代理人 刘瑞平　郭金玉(51)Int.Cl.B23P 19/10(2006.01)(54)实用新型名称一种石油领域的全金属锥形组合螺杆泵的调节装置(57)摘要本实用新型提供了一种石油领域的全金属锥形组合螺杆泵的调节装置，其能解决全金属锥形组合螺杆泵在装配过程中以及磨损后的调节过程中，需通过人工反复调试才能实现调节后的转子和定子之间的间隙保持最佳范围，不仅调节较为繁琐，而且调节过程中反复停机启动，影响原油产量的技术问题。

一种石油领域的全金属锥形组合螺杆泵的调节装置，包括升降机构，其特征在于：调节装置还包括控制器、扭矩传感器和流量传感器，控制器分别与扭矩传感器、流量传感器和伺服电机电控连接，扭矩传感器用于监测抽油杆的扭矩，流量传感器用于监测全金属锥形组合螺杆泵的原油出液流量。

通过扭矩传感器和流量传感器将监控信号反馈控制器，智能化程度高。

权利要求书2页 说明书4页 附图3页CN 209648085 U 2019.11.19C N 209648085U权　利　要　求　书1/2页CN 209648085 U1.一种石油领域的全金属锥形组合螺杆泵的调节装置，包括升降机构，其特征在于：所述升降机构包括横梁、第一固定件、第二固定件、平面轴承、升降组件和伺服电机，全金属锥形组合螺杆泵的抽油杆自上而下贯穿所述平面轴承和所述横梁，所述第一固定件可拆卸地固定连接于横梁下方的抽油杆，所述第一固定件和全金属锥形组合螺杆泵的抽油驱动单元的输出端为上、下方向的滑动配合并且能够向所述抽油杆传递抽油驱动单元的输出扭矩，所述第二固定件可拆卸地固定连接于横梁上方的抽油杆，所述第二固定件抵接所述平面轴承，所述平面轴承安装于所述横梁，两个所述升降组件分设于所述横梁的两端并且升降组件的输出端分别与所述横梁固定连接，所述伺服电机驱动所述升降组件做升降运动；所述调节装置还包括控制器、扭矩传感器和流量传感器，所述控制器分别与所述扭矩传感器、流量传感器和伺服电机电控连接，所述扭矩传感器用于监测抽油杆的扭矩，所述流量传感器用于监测全金属锥形组合螺杆泵的原油出液流量。

专利名称：全金属单螺杆泵采油装置专利类型：实用新型专利
发明人：朱成林,朱丽君,才小丽
申请号：CN200820132662.4
申请日：20080820
公开号：CN201262146Y
公开日：
20090624
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全金属单螺杆泵采油装置，包括有地面驱动装置、全金属制成的单螺杆泵、用于连接所述驱动装置及所述单螺杆泵一端的连续光杆、与所述单螺杆泵另一端部连接的锚定器及用于控制所述驱动装置的变频调速控制器，所述单螺杆泵包括有置入油井内部的全金属定子及位于所述定子内部与所述连续光杆连接并一起转动的一个转子，在所述转子的外表面与所述定子的内表面设有相互匹配的螺旋曲面。

本实用新型中的采油装置由于对螺杆泵结构的改进，使其具有高转数、耐温高、防砂、防闪蒸的优势。

申请人：辽宁华孚石油高科技股份有限公司
地址：124013 辽宁省盘锦市兴隆台区工业开发区北环北街18号
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
代理人：徐乐慧
更多信息请下载全文后查看。

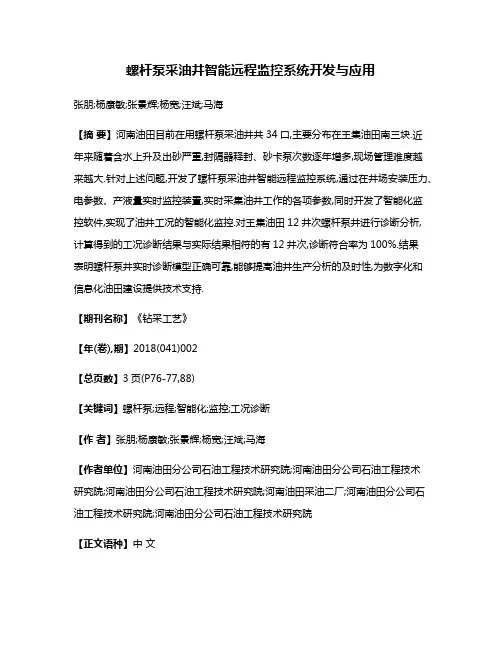

螺杆泵采油井智能远程监控系统开发与应用张朋;杨康敏;张景辉;杨宽;汪斌;马海【摘要】河南油田目前在用螺杆泵采油井共34口,主要分布在王集油田南三块.近年来随着含水上升及出砂严重,封隔器释封、砂卡泵次数逐年增多,现场管理难度越来越大.针对上述问题,开发了螺杆泵采油井智能远程监控系统,通过在井场安装压力、电参数、产液量实时监控装置,实时采集油井工作的各项参数,同时开发了智能化监控软件,实现了油井工况的智能化监控.对王集油田12井次螺杆泵井进行诊断分析,计算得到的工况诊断结果与实际结果相符的有12井次,诊断符合率为100%.结果表明螺杆泵井实时诊断模型正确可靠,能够提高油井生产分析的及时性,为数字化和信息化油田建设提供技术支持.【期刊名称】《钻采工艺》【年(卷),期】2018(041)002【总页数】3页(P76-77,88)【关键词】螺杆泵;远程;智能化;监控;工况诊断【作者】张朋;杨康敏;张景辉;杨宽;汪斌;马海【作者单位】河南油田分公司石油工程技术研究院;河南油田分公司石油工程技术研究院;河南油田分公司石油工程技术研究院;河南油田采油二厂;河南油田分公司石油工程技术研究院;河南油田分公司石油工程技术研究院【正文语种】中文王集油田南三块地处河南省唐河县王集乡，属山区丘陵地带，构造位置位于泌阳凹陷北部斜坡王集断裂鼻状构造带内，属复杂含油断块，原油黏度300～1 200 mPa·s，含蜡26.9%，胶质沥青质19.42%，油层出砂严重。

于1987年投入开发，目前已进入高含水期开采。

为克服原油黏度高、胶质及含蜡高的缺点，多采用螺杆泵采油系统进行稠油冷采[1-4]，但近年来随着含水率不断上升，油水矛盾不断恶化，且油层出砂状况日益严重，泵漏失、卡泵、封隔器释封造成的工作量日益增多，这一切对螺杆泵井的现场的管理提出了更高的要求。

针对上述问题，开展了螺杆泵采油井智能远程监控系统的开发，通过在井场安装压力、电参数、产液量实时监控装置，实时采集油井工作的各项参数，同时开发了智能化监控软件，实现了油井工况的智能化监控。

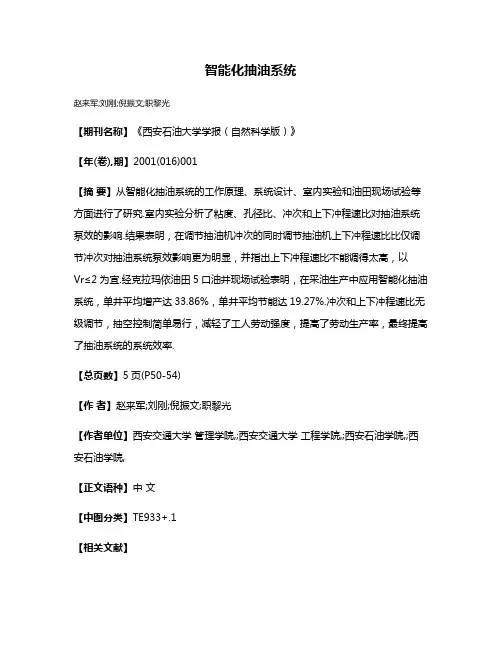

智能化抽油系统
赵来军;刘刚;倪振文;职黎光
【期刊名称】《西安石油大学学报（自然科学版）》
【年(卷),期】2001(016)001
【摘要】从智能化抽油系统的工作原理、系统设计、室内实验和油田现场试验等方面进行了研究.室内实验分析了粘度、孔径比、冲次和上下冲程速比对抽油系统泵效的影响.结果表明，在调节抽油机冲次的同时调节抽油机上下冲程速比比仅调节冲次对抽油系统泵效影响更为明显，并指出上下冲程速比不能调得太高，以
Vr≤2为宜.经克拉玛依油田5口油井现场试验表明，在采油生产中应用智能化抽油系统，单井平均增产达33.86%，单井平均节能达19.27%.冲次和上下冲程速比无级调节，抽空控制简单易行，减轻了工人劳动强度，提高了劳动生产率，最终提高了抽油系统的系统效率.
【总页数】5页(P50-54)
【作者】赵来军;刘刚;倪振文;职黎光
【作者单位】西安交通大学管理学院,;西安交通大学工程学院,;西安石油学院,;西安石油学院,
【正文语种】中文
【中图分类】TE933+.1
【相关文献】
1.智能化抽油系统在游梁式抽油机上的应用 [J], 倪振文;赵来军;职黎光
2.基于数字化抽油机的智能化井场监控系统 [J], 张乃禄;李付超;祁宗全;郭朝阳;肖璐;李立波
3.抽油机智能化变频控制系统的应用现状 [J], 曲刚;孙永兴
4.新型智能化抽油机皮带胀紧器测控系统的程序设计 [J], 李宁;游国栋;刘秀红
5.智能化抽油节能测控系统设计 [J], 薛小宝;屈文强;甄浩;马江波;贺可可;李刚因版权原因，仅展示原文概要，查看原文内容请购买。

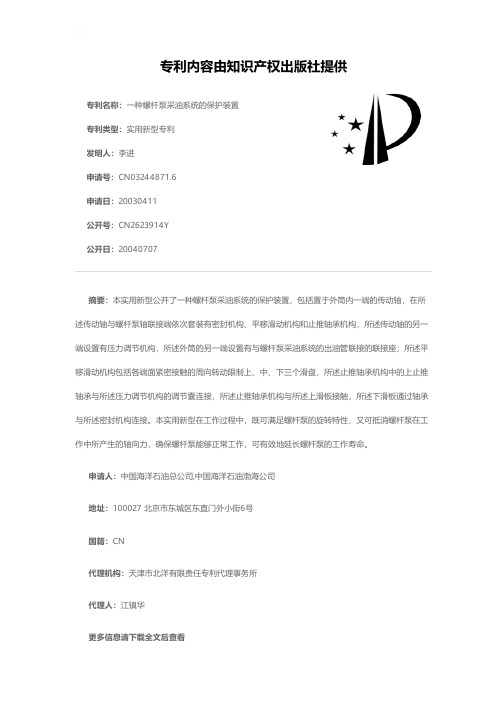

专利名称：一种螺杆泵采油系统的保护装置专利类型：实用新型专利
发明人：李进
申请号：CN03244871.6
申请日：20030411
公开号：CN2623914Y
公开日：
20040707
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种螺杆泵采油系统的保护装置，包括置于外筒内一端的传动轴，在所述传动轴与螺杆泵轴联接端依次套装有密封机构、平移滑动机构和止推轴承机构，所述传动轴的另一端设置有压力调节机构，所述外筒的另一端设置有与螺杆泵采油系统的出油管联接的联接座；所述平移滑动机构包括各端面紧密接触的周向转动限制上、中、下三个滑盘，所述止推轴承机构中的上止推轴承与所述压力调节机构的调节囊连接，所述止推轴承机构与所述上滑板接触，所述下滑板通过轴承与所述密封机构连接。

本实用新型在工作过程中，既可满足螺杆泵的旋转特性，又可抵消螺杆泵在工作中所产生的轴向力，确保螺杆泵能够正常工作，可有效地延长螺杆泵的工作寿命。

申请人：中国海洋石油总公司,中国海洋石油渤海公司
地址：100027 北京市东城区东直门外小街6号
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：江镇华
更多信息请下载全文后查看。

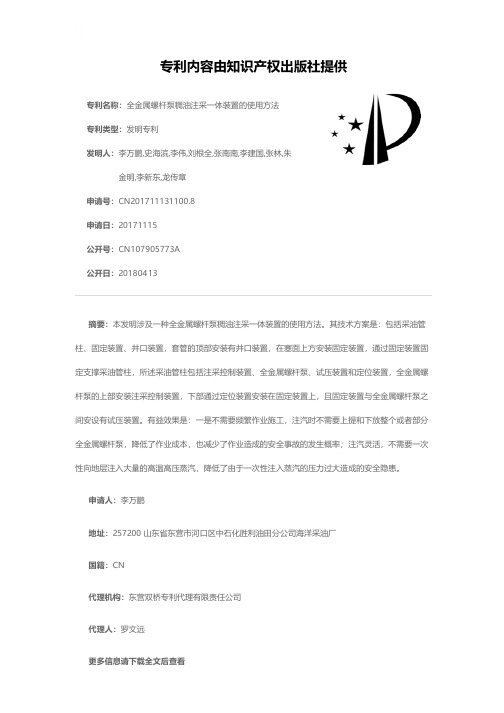

专利名称：全金属螺杆泵稠油注采一体装置的使用方法
专利类型：发明专利
发明人：李万鹏,史海滨,李伟,刘根全,张南南,李建国,张林,朱金明,李新东,龙传章
申请号：CN201711131100.8
申请日：20171115
公开号：CN107905773A
公开日：
20180413
专利内容由知识产权出版社提供
摘要：本发明涉及一种全金属螺杆泵稠油注采一体装置的使用方法。

其技术方案是：包括采油管柱、固定装置、井口装置，套管的顶部安装有井口装置，在塞面上方安装固定装置，通过固定装置固定支撑采油管柱，所述采油管柱包括注采控制装置、全金属螺杆泵、试压装置和定位装置，全金属螺杆泵的上部安装注采控制装置，下部通过定位装置安装在固定装置上，且固定装置与全金属螺杆泵之间安设有试压装置。

有益效果是：一是不需要频繁作业施工，注汽时不需要上提和下放整个或者部分全金属螺杆泵，降低了作业成本，也减少了作业造成的安全事故的发生概率；注汽灵活，不需要一次性向地层注入大量的高温高压蒸汽，降低了由于一次性注入蒸汽的压力过大造成的安全隐患。

申请人：李万鹏
地址：257200 山东省东营市河口区中石化胜利油田分公司海洋采油厂
国籍：CN
代理机构：东营双桥专利代理有限责任公司
代理人：罗文远
更多信息请下载全文后查看。

专利名称：螺杆泵采油装置
专利类型：实用新型专利
发明人：郝忠献,李益良,郭启宝,王本元,张立新,朱世佳申请号：CN201621069699.8
申请日：20160921
公开号：CN206159006U
公开日：
20170510
专利内容由知识产权出版社提供
摘要：本申请提供了一种螺杆泵采油装置，其包括：能存储井液的套管；套设在套管中的油管；具有进口端和出口端的螺杆泵，进口端位于套管中并能淹没在井液中，出口端与油管伸入套管中的端部相连接；电机，电机的输出轴与螺杆泵的转子相连接以驱动螺杆泵运转；设置在套管中的动液面检测件，其能检测套管中所存储的井液的液面高度；与动液面检测件和电机信号连接的控制部，控制部能接收动液面检测件检测到的液面高度数据，并基于接收到的液面高度数据控制电机的转速，以控制螺杆泵运转的速度。

本申请提供的螺杆泵采油装置能使螺杆泵能在合理的沉没度下运行，从而保护螺杆泵避免发生烧泵的情况。

申请人：中国石油天然气股份有限公司
地址：100007 北京市东城区东直门北大街9号
国籍：CN
代理机构：北京三友知识产权代理有限公司
代理人：党晓林
更多信息请下载全文后查看。

专利名称：一种电控直驱智能采油装置专利类型：实用新型专利
发明人：关旭东
申请号：CN201721446472.5
申请日：20171102
公开号：CN207363863U
公开日：
20180515
专利内容由知识产权出版社提供
摘要：本实用新型的一种电控直驱智能采油装置，涉及采油设备，是由螺杆泵和电机构成，所述的螺杆泵的上部与油管相连，油管与井口相连，螺杆泵的下端连接沉降式防气装置，防气装置的下端连接电机，电机的下端连接电热转换器，电热转换器和电机通过电缆与电控箱相连。

本实用新型的一种电控直驱智能采油装置，增设放气装置，减小气体对泵的影响，提高泵效，进而提高油井产量；同时其利用原有自带的高温，将热能转换成电能，通过电控箱对整个采油装置的耗电部分进行供电，极大的节省了电能的消耗，减少了生产成本，大大提升了经济效益，同时其可通过无线通讯，在地上直观的检测采油进程。

申请人：关旭东
地址：163000 黑龙江省大庆市高新区火炬新街40号新兴产业孵化器4号楼A座808室
国籍：CN
代理机构：大庆市远东专利商标事务所
代理人：周英华
更多信息请下载全文后查看。

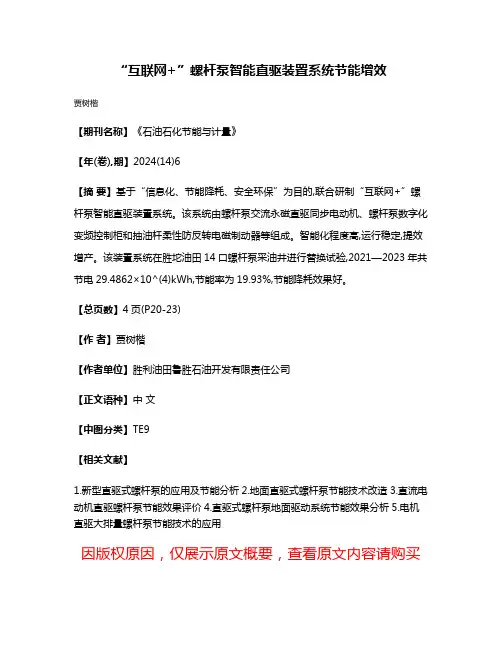

“互联网+”螺杆泵智能直驱装置系统节能增效
贾树楷
【期刊名称】《石油石化节能与计量》
【年(卷),期】2024(14)6
【摘要】基于“信息化、节能降耗、安全环保”为目的,联合研制“互联网+”螺杆泵智能直驱装置系统。

该系统由螺杆泵交流永磁直驱同步电动机、螺杆泵数字化变频控制柜和抽油杆柔性防反转电磁制动器等组成。

智能化程度高,运行稳定,提效增产。

该装置系统在胜坨油田14口螺杆泵采油井进行替换试验,2021—2023年共节电29.4862×10^(4)kWh,节能率为19.93%,节能降耗效果好。

【总页数】4页(P20-23)
【作者】贾树楷
【作者单位】胜利油田鲁胜石油开发有限责任公司
【正文语种】中文
【中图分类】TE9
【相关文献】
1.新型直驱式螺杆泵的应用及节能分析
2.地面直驱式螺杆泵节能技术改造
3.直流电动机直驱螺杆泵节能效果评价
4.直驱式螺杆泵地面驱动系统节能效果分析
5.电机直驱大排量螺杆泵节能技术的应用
