攻英制螺纹：
3/16"～5/8"铸铁与青铜：底孔=25(d-1/n)，
钢与黄铜：底孔＝25（d-1/n)+0.1
3/4"～11/2"铸铁与青铜：底孔=25(d-1/n)，
钢与黄铜：底孔＝25（d-1/n)+0.2
式中：d--螺纹公称直径（英制寸）
n--(每英制寸牙数）。

①公称螺纹外径：分公制和英制两种
ZG是锥管的汉语拼音第一个字母。

就是锥管螺纹的意思。

3/4是四分之三英寸。

是指管子的内径是3/4英寸。

正确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4″螺纹内径是20毫米。

它的表示方法应该是：ZG3/4″。

其中（″）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8应分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2″螺纹的管子内径≈15毫米。

俗称4分。

ZG1″螺纹的管子内径≈25毫米。

俗称1寸。

ZG11/2″螺纹的管子内径≈32毫米。

俗称1寸半。

.....。

锥管螺纹只用于液压系统连接；而管螺纹G3/4″只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

管螺纹都是英制的！！！！！
英制螺纹1/2的大径就是1/2英寸而管螺纹的1/2指的是管子的内孔
日本工业标准使用公制。

JIS有明确的规定。

螺纹分二类，普通螺纹和管螺纹。

UN是普通螺纹，他的螺压角为60度。

GP
是管螺纹，他的螺压角为55度。

3/8"-20BSF，表示是惠氏细牙螺纹，螺纹的公称直径是3/8"（单位：英寸），对应的每英寸牙数是20。

BSF表示惠氏细牙，BSW表示惠氏粗牙。

螺丝的英制与公制区别......用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.50.7511.523等等
英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/165/81/41/2等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距是用每英寸含多少个牙表示。

把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清楚，便于测量。

测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距。

英制分三系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级
比如：粗牙系列3/8—16UNC—2A
细牙系列3/8—24UNF—2A
特细牙系列3/8—32UNFF—2A
定螺距系列3/8—20UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm 长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

攻英制螺纹：
3/16"～5/8"铸铁与青铜：底孔=25(d-1/n)，
钢与黄铜：底孔＝25（d-1/n)+0.1
3/4"～11/2"铸铁与青铜：底孔=25(d-1/n)，
钢与黄铜：底孔＝25（d-1/n)+0.2
式中：d--螺纹公称直径（英制寸）
n--(每英制寸牙数）。

你的假如是粗牙的而且是铸铁，就是25（3/8-1/16）=7.8mm
公制螺纹→常用规格有2；2.3；2.5；2.6；2.9；3；3.1；3.5；4；4.2；
4.5；4.8；5；6；
8；10；12；14；16；20。

单位mm(毫米）。

英制螺纹→常用规格有2#；4#；6#；8#；10#；12#；1/4；7/32；5/16；3/8；1/2；9/16；3/4。

单
位in(英寸）。

②牙数/牙距：
牙数定义→一英寸（25.4mm）长度中所含牙纹的个数。

牙距定义→相邻两螺纹间的距离值。

牙数、牙距换算→牙距=1英寸/牙数
③公称长度：
螺钉组合件的长度测量方法参见“我司常用螺钉长度测量方法”，其钉长不受所配垫圈的影
响；公称长度分公制和英制两种。

公制公称长度→常用值有5、6、6.5、7、8、9、9.5、10、11、12、13、14、15、16、18、19、20、
21、25、28、30、31、32、35、40、42、45、50、55、60、65、70、75、80、85、90、95
、100、110、120。

单位mm(毫米）。

英制公称长度→常用值有1/4、5/16、3/8、7/16、1/2、5/8、3/4、1、2、3；单位in（英寸）。

④头型：用字母来表示头型的种类，可参看“螺钉头型分类”。

⑤牙型/尾型：用字母来表示牙型/尾型的种类，可参看前文“常用螺钉牙型/尾型分类”。

⑥组合代码：参照“我司常用螺钉组合件的种类”，表示形式为“=1、=2、=3”。

⑦槽型：参看前文“我司常用螺钉槽型分类”，十字槽或无槽（如冲六角头螺钉）此处无需标注，其它槽型
需用文字说明。

⑧特别标注：一般情况无需标注，表达其特征时在此位置用文字进行描述。

举例：螺钉规格名称描述为“6-1.0x16TM=1±Φ12.5串塑料垫圈”，其含义是“6”为螺钉螺纹公称直径；
“1.0为螺纹牙距；“16”为螺钉公称长度值；“T”表示其头型为扁圆头；“M”表示其牙型/尾型
为机丝牙类；“=1”为组合代码；“±”表示其槽型为“±槽”也可用“加减槽”表示；“Φ12.5
串塑料垫圈”为特别标注，非凡注明此螺钉其头径值为Φ12.5，所串垫圈为一塑料垫圈。

管螺纹是用英寸表示，1英寸=25.4mm你可以直接把英寸换算成公制的毫米
管螺纹与标准螺纹换算标准
螺纹直径尺寸代号每英寸牙数螺距
大径D、d小径D1、d1（in)n p
1/16280.9077.723 6.561
1/8280.9079.7288.566
1/419 1.33713.15711.445
3/819 1.33716.66214.95
1/214 1.81420.95518.631
5/814 1.81422.91120.587
3/414 1.81426.44124.117
7/814 1.81430.20127.877
111 2.30933.24930.291
1-1/811 2.30937.89734.939
1-1/411 2.30941.9138.952
1-1/211 2.30947.80344.845
1-3/411 2.30953.74650.788
211 2.30959.61456.656
2-1/411 2.30965.7162.752
2-1/211 2.30975.18472.226
2-3/411 2.30981.53478.578
311 2.30987.88484.926
3-1/211 2.309100.3397.372
411 2.309113.03110.072 511 2.309138.43135.472 611 2.309163.83160.872注：1in=25.4mm
1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：
Rc—圆锥内螺纹
Rp—与圆锥外螺纹配合的圆柱内螺纹
R—圆锥外螺纹
标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，详细示例如下：
圆锥内螺纹：Rc1/2
左旋圆柱内螺纹：Rp1/2—LH
圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2
2、非螺纹密封的管螺纹标记如下：
A级外螺纹：G1/2A
内螺纹：G1/2
左旋B级外螺纹：G1/2B—LH
螺纹副G1/2G1/2A。

合集下载

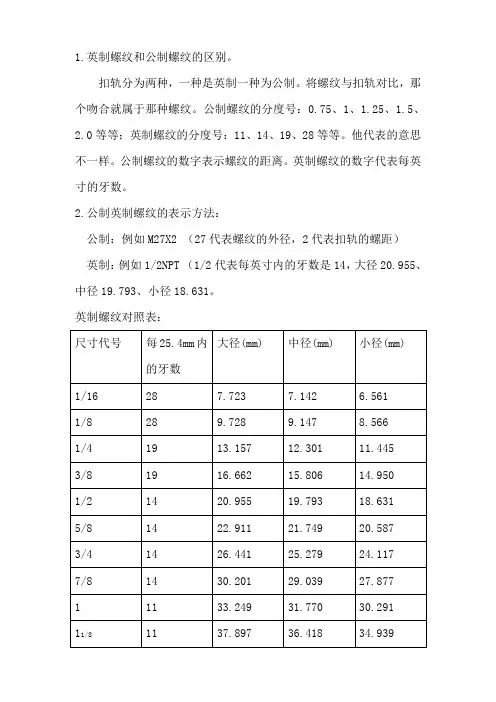

公制螺纹与英制螺纹的区别

公制螺纹与英制螺纹的区别

1.英制螺纹和公制螺纹的区别。

扣轨分为两种，一种是英制一种为公制。

将螺纹与扣轨对比，那个吻合就属于那种螺纹。

公制螺纹的分度号：0.75、1、1.25、1.5、2.0等等；英制螺纹的分度号：11、14、19、28等等。

他代表的意思不一样。

公制螺纹的数字表示螺纹的距离。

英制螺纹的数字代表每英寸的牙数。

2.公制英制螺纹的表示方法：公制：例如M27X2 （27代表螺纹的外径，2代表扣轨的螺距）英制：例如1/2NPT （1/2代表每英寸内的牙数是14，大径20.955、中径19.793、小径18.631。

英制螺纹对照表：NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的縮寫，屬於美国標准的60 度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫，是55 度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等於８分，1/4 吋就是２分，如此類推G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

螺丝公制英制

螺丝公制英制

螺丝螺丝 Screw Screw Screw螺丝常见于机械，电器及建筑物等，一般为金属制造，呈圆筒形，表面刻有凹凸的沟，如一个环绕螺丝侧面的倾斜面，让螺丝可紧锁著螺丝帽或其他物件。

螺丝的顶部直径较大，可呈圆形或等六边形，让工具如螺丝起子或扳手可转动螺丝。

较突出的顶部亦令螺丝不会钻得太深入而穿过物料，及提高螺丝对物料的压力。

螺丝螺丝--基本注音螺丝，luósī。

（screw） 螺钉。

见“螺杆”螺丝通常可随意移除或重新嵌紧而不损其效率，亦比钉提供更大的力量，也可重覆使用。

主要分类包括普通螺丝、自攻螺丝和膨胀螺丝三种。

螺丝螺丝--规格定义规格定义一、螺纹种类：A：三角螺纹 ( 60 度 ) ：结合/ 锁紧 B：管用三角螺纹 ( 55 度 )：结合/ 锁紧 C：梯形螺纹 ( 30 or 29 度) ：动力传动 D：方螺纹 ( 90 度) ：动力传动二、常用螺丝种类：A：Machine Screw：机械螺丝B：Tapping Screw：自攻螺丝 (分使用于金属与使用于塑料二种) B-1：Sheet Metal Tapping Screw (铁板牙自攻螺丝) B-2：Plastic Tapping Screw( 塑料用，自攻螺丝) C：Wooden Screw ：木工螺丝 D：Drywall Screw ：水泥墙螺丝三、常见螺丝材质：a、Low Carbon Steel ：低碳钢b、SS-304 ：Stainless Steel 304c、SS-302：Stainless Steel 302 ：结构韧性较好d、Aluminum 5052 ：铝合金 5052 d、Brass： 黄铜e、Bronze：青铜f、UNS C11000 Copper：锑铜四、常见螺丝规格与标示：A、公制螺丝B、美规螺丝C、英制螺丝A、公制机械螺丝：MetricEx、M3 x 6 – P P B：M3 机械螺丝，6mm 长，十字，圆扁头，镀黑。

螺纹管件公英制对照尺寸大全

螺纹管件公英制对照尺寸大全


83 95 52
52
64 92
102 121 5.5
7.5 15.5 23.5 29.0
80 3
86
96 106 64
64 79 110 121 146 6.0 9.0 16.5 26.0 30.0
100 4 106 114 114 79
79 79 146 152 152 6.5 11.0 18.5 27.5 33.0
Height
Bmin 6 6 8 10 11 13 14 16 17 19 21 25
Cmin 7.0 9.5 11.0 14.5 16.0 20.5 24.5 28.5 33.5 38.0 43.0 63.5
D
Lmin
S
Kmin Hmin
10
35
11.0
-
6
13
41
16.0
3
6
17
41
17.5
4
8
Sch40 STD
Sch80
Sch160 XXS
L
XS
○
○
○
○
60
○
○
90
120
○
○
150
180
32
1.1/4
40
1.1/2
50
2
国内沿用系列钢管(公制管) Metric Pipe
公称通径 Nominal Diameter
DN 10 15
20
25
32 40
50 有 A、B、C 三种型式，短管(公制管)仅有 C 型 80 L150 304 不锈钢(英制管),Φ18*2 L100 20 钢(公制管)
Head
全长 Length
普通的公制、英制、美制螺纹计算公式，附最新英制螺纹对照表

普通的公制、英制、美制螺纹计算公式，附最新英制螺纹对照表

普通的公制、英制、美制螺纹计算公式，附最新英制螺纹对照表公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径= 公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深= 0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙螺纹(PS直螺纹)(PF细牙)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4'-10UNC 20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05MM转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N =4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径d = 公称外径D-2*h =19.05-2*1.65 = 15.75mm附表：英制普通螺纹(惠氏螺纹) -- 小螺纹系列(BA)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BA mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3No. 14 BA 1 0.23 110.4 0.86 0.72 0.14 0.75 No. 13 BA 1.2 0.25 101.6 1.05 0.9 0.15 0.95 No. 12 BA 1.3 0.28 90.71 1.13 0.96 0.17 1 No. 11 BA 1.5 0.31 81.93 1.315 1.13 0.185 1.2 No. 10 BA 1.7 0.35 72.57 1.49 1.28 0.21 1.35 No. 9 BA 1.9 0.39 65.12 1.665 1.43 0.235 1.5 No. 8 BA 2.2 0.43 59.07 1.94 1.68 0.26 1.8 No. 7 BA 2.5 0.48 52.92 2.21 1.92 0.29 2 No. 6 BA 2.8 0.53 47.92 2.48 2.16 0.32 2.3 No. 5 BA 3.2 0.59 43.05 2.845 2.49 0.355 2.6 No. 4 BA 3.6 0.66 38.48 3.205 2.81 0.395 2.95 No. 3 BA 4.1 0.73 34.79 3.66 3.22 0.44 3.4 No. 2 BA 4.7 0.81 31.35 4.215 3.73 0.485 3.9 No. 1 BA 5.3 0.9 28.22 4.76 4.22 0.54 4.4No. 0 BA 6 1 25.4 5.4 4.8 0.6 5 55°圆锥管螺纹型式和尺寸（2006-03-13 14:38:47 ）螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度圆弧尺寸底英寸mm mm tpi mm 外螺纹H1 r mm d=D p d2=D2 d3R 1/16 1/16＂7.723 0.907 28 7.142 6.561 0.581 0.125 6. R 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 0.125 8. R 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 0.184 11 R 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 0.184 14 R 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 0.249 18 R 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 0.249 23 R 1 1＂33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 0.317 38 R 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 0.317 44 R 2 2＂59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3＂87.884 2.309 11 86.405 84.926 1.479 0.317 85 R 4 4＂113.03 2.309 11 111.551 110.072 1.479 0.317 11 R 5 5＂138.43 2.309 11 136.951 135.472 1.479 0.317 13 R 6 6＂163.83 2.309 11 162.351 160.872 1.479 0.317 16制惠氏螺纹的型式尺寸英制普通螺纹(惠氏螺纹) -- 粗牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径Ww mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d31/16＂BSW 1.587 0.423 60 1.315 1.05 0.27 1.15 3/32＂BSW 2.381 0.529 48 2.041 1.703 0.338 1.9 1/8＂BSW 3.175 0.635 40 2.768 2.362 0.406 2.5 5/32＂BSW 3.969 0.793 32 3.459 2.952 0.507 3.2 3/16＂BSW 4.762 1.058 24 4.084 3.407 0.677 3.7 7/32＂BSW 5.556 1.058 24 4.878 4.201 0.677 4.5 1/4＂BSW 6.35 1.27 20 5.537 4.724 0.813 5.1 5/16＂BSW 7.938 1.411 18 7.034 6.131 0.904 6.53/8＂BSW 9.525 1.588 16 8.509 7.492 1.017 7.9 7/16＂BSW 11.113 1.814 14 9.951 8.789 1.162 9.2 1/2＂BSW 12.7 2.117 12 11.345 9.99 1.355 10.4 5/8＂BSW 15.876 2.309 11 14.397 12.918 1.479 13.4 3/4＂BSW 19.051 2.54 10 17.424 15.798 1.627 16.25 7/8＂BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1＂BSW 25.4 3.175 8 23.368 21.335 2.033 221 1/8＂BSW 28.576 3.629 7 26.253 23.929 2.324 24.5 1 1/4＂BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8＂BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2＂BSW 38.1 4.233 6 35.391 32.68 2.711 33.5 1 5/8＂BSW 41.277 5.08 5 38.024 34.771 3.253 35.5 1 3/4＂BSW 44.452 5.08 5 41.199 37.946 3.253 38.5 1 7/8＂BSW 47.627 5.6454 1/2 44.012 40.398 3.614 41.25 2＂BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.5 2 1/4＂BSW 57.152 6.35 4 53.086 49.02 4.066 502 1/2＂BSW 63.502 6.35 4 59.436 55.37 4.066 562 3/4＂BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.5 3＂BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 683 1/4＂BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2＂BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 803 3/4＂BSW 95.254 8.467 3 89.832 84.41 5.422 85.5 4＂BSW 101.604 8.467 3 96.182 90.76 5.422 924 1/4＂BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 984 1/2＂BSW 114.304 8.835 2 7/8 108.647 102.99 5.657 104.2 4 3/4＂BSW 120.665 9.237 2 3/4 114.74 108.625 5.915 110 5＂BSW 127.005 9.237 2 3/4 121.09 115.176 5.915 116.5 5 1/4＂BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.5 5 1/2＂BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.5 5 3/4＂BSW 146.055 10.16 2 1/2 139.549 133.043 6.506 134.5 6＂BSW 152.406 10.16 2 1/2 145.9 139.394 6.506 141 英制普通螺纹-- 细牙-- BSF英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BSF mm mm tpi mm 外螺纹H1 mm d=D p d2=D2 d33/16 BSF 4.763 0.794 32 4.255 3.747 0.508 47/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.6 1/4 BSF 6.35 0.977 26 5.725 5.1 0.625 5.3 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.1 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.8 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.3 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.7 1/2 BSF 12.7 1.588 16 11.684 10.668 1.017 11.1 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.7 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 1411/16 BSF 17.463 1.814 14 16.3 15.137 1.162 15.5 3/4 BSF 19.05 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1.00 BSF 25.4 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.5 1 1/4 BSF 31.75 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.5 1 1/2 BSF 38.1 3.175 8 36.068 34.036 2.033 34.5 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 381 3/4 BSF 44.45 3.629 7 42.126 39.802 2.324 40.52 BSF 50.8 3.629 7 48.476 46.152 2.324 472 1/4 BSF 57.15 4.234 6 54.44 51.73 2.711 532 1/2 BSF 63.5 4.234 6 60.79 58.08 2.711 592 3/4 BSF 69.85 4.234 6 67.14 64.43 2.711 -3 BSF 76.2 5.08 5 72.946 69.692 3.253 -3 1/4 BSF 82.55 5.08 5 79.296 76.042 3.253 -3 1/2 BSF 88.9 5.6454 1/2 85.285 81.67 3.614 -3 3/4 BSF 95.25 5.645 4 1/2 91.635 88.02 3.614 -4 BSF 101.6 5.645 4 1/2 97.985 94.37 3.614 -4 1/4 BSF 107.95 6.35 4 103.886 99.822 4.066 - 55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱(BSPP/BSPF)螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度底孔尺寸mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3G 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 8.7 G 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 11.6 G 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 15G 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 19G 5/8 5/8＂22.911 1.814 14 21.749 20.587 1.162 20.75 G 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 24.5 G 7/8 7/8＂30.201 1.814 14 29.039 27.877 1.162 28G 1 1＂33.249 2.309 11 31.77 30.291 1.479 30.5 G 1 1/8 1 1/8＂ 37.897 2.309 11 36.418 34.939 1.479 35G 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 39.5 G 1 3/8 1 3/8＂ 44.323 2.309 11 42.844 41.365 1.479 41.5 G 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 45G 1 3/4 1 3/4＂ 53.746 2.309 11 52.267 50.788 1.479 51G 2 2＂59.614 2.309 11 58.135 56.656 1.479 57G 2 1/4 2 1/4＂ 65.71 2.309 11 64.231 62.752 1.479 63G 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 72.5 G 2 3/4 2 3/4＂ 81.534 2.309 11 80.055 78.576 1.479 79G 3 3＂87.884 2.309 11 86.405 84.926 1.479 85.5 G 3 1/4 3 1/4＂ 93.98 2.309 11 92.501 91.022 1.479 91G 3 1/2 3 1/2＂ 100.33 2.309 11 98.351 97.372 1.479 97.75 G 3 3/4 3 3/4＂ 106.68 2.309 11 105.201 103.722 1.479 104 G 4 4＂113.03 2.309 11 111.55 110.072 1.479 110.5 G 4 1/2 4 1/2＂ 125.73 2.309 11 124.251 122.772 1.479 123 G 5 5＂138.43 2.309 11 136.951 135.472 1.479 136 G 5 1/2 5 1/2＂ 151.13 2.309 11 149.651 148.172 1.479 148.5 G 6 6＂163.83 2.309 11 162.351 160.872 1.479 161.5RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0R=1/32 X（3+12）=0.468751、密封管螺纹（R）英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）；左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为：G对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.示例：尺寸代号为2的右旋，非密封圆柱内螺纹：G2尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
