英制螺纹规格直径表

英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d1 1/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2英制螺纹标准JIS B 0203,JIS B 2301(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0. 50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0. 50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PP B注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

英制螺纹对照螺丝英制螺纹对照表Nominal size Base screw diameter(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗⽛螺纹; UNF 是英制航空⼯业⽤螺纹1/4-20: 螺纹直径1/4” ,1”(25.4mm)有20个⽛美制规格英⼨毫⽶0-80 0.06 1.5241-64 0.073 1.85422-56 0.086 2.18443-48 0.099 2.51464-40 0.112 2.84485-40 0.125 3.1756-32 0.138 3.50528-32 0.164 4.165610-24 0.19 4.82612-24 0.216 5.48643/16-24 0.1875 4.76251/4-20 0.25 6.355/16-18 0.3125 7.93753/8-16 0.375 9.5257/16-14 0.4375 11.11251/2-13 0.5 12.79/16-12 0.5625 14.28755/8-11 0.625 15.87511/16-12 0.6875 17.46253/4-10 0.75 19.0513/16-10 0.8125 20.63757/8-9 0.875 22.22515/16-9 0.9375 23.81251"-8 1 25.41.1/16-12 1.0625 26.98751.1/8-7 1.125 28.5751.1/4-7 1.25 31.751.3/8-6 1.375 34.9251.3/16-12 1.1875 30.16251.5/16-12 1.3125 33.33751.1/2-6 1.5 38.11.5/8-8 1.625 41.2751.3/4-5 1.75 44.451.7/8-5 1.875 47.6252"-4.1/2 2 50.82.1/4-4 2.25 57.152.1/2-4 2.5 63.5附件：螺丝(luósī)规格定义与认识⼀.螺纹种类:A: 三⾓螺纹( 60 度) : 结合/ 锁紧B: 管⽤三⾓螺纹( 55 度): 结合/ 锁紧C: 梯形螺纹( 30 or 29 度) : 动⼒传动D: ⽅螺纹( 90 度) : 动⼒传动⼆. 常⽤螺丝种类:A: Machine Screw: 机械螺丝B: Tapping Screw: ⾃攻螺丝(分使⽤于⾦属与使⽤于塑料⼆种) B-1: Sheet Metal Tapping Screw. (铁板⽛⾃攻螺丝)B-2: Plastic Tapping Screw. ( 塑料⽤, ⾃攻螺丝)C: Wooden Screw : ⽊⼯螺丝D: Drywall Screw : ⽔泥墙螺丝三. 常见螺丝材质:a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合⾦5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜四. 常见螺丝规格与标⽰:A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, ⼗字, 圆扁头, 镀⿊.Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度(mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标⽰螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后⽅,有时会注明螺丝⽛距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标⽰螺丝长度, 单位为mm.螺丝之总长度标⽰, 只计算头部以下之长度, 不含头部⾼度. 但平头螺丝例外, 其螺丝之总长度标⽰含头部⾼度. A-3: Drive Code/ 头部剖沟,特征.⼀般常⽤规格如下:a. Slotted: ⼀字( Minus )b. Phillips: ⼗字( Plus )c. Phil-Slot: ⼀字/⼗字d. Hex Scoket: 内六⾓e. One Way: 单向(只可锁⼊,不可退出)A-4: Head Code/ 头部外型.⼀般常⽤规格如下:a. Flat: 平头(锁⼊后,顶部与⼯作件齐平)b. Oval: ⾊拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: ⼤圆扁头f. Hex : 六⾓头.A-5: Finish Code/ 外观处理.⼀般常⽤规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: ⽆外观处理公制⾃攻螺丝:于品名后⽅直接标⽰Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 ⾃攻螺丝, 6mm 长, ⼗字, 圆扁头, 镀⿊.⼀般以产品别或标⽰, 再判断为Sheet Metal 或塑料部品使⽤. B: 美规螺丝.a.⼀般以番号标⽰, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表⽰,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc. Ex: 632 – 8 – P P B: Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号⼀般常⽤规格如下:a. #2-56 (0.086-56): 2 番56 ⽛b #4-40 (0.112-40) : 4 番40 ⽛c. #6-32 (0.138-32) : 6 番32 ⽛d. #8-32 (0.164-32) : 8 番32 ⽛e. #10-24 (0.190-24): 10 番24 ⽛***⽛为每吋之⽛数.***B-2: Length Code: 螺丝长度美规螺丝长度须经换算, 才是公制mm 尺⼨.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标⽰⽅式与公制相同.C: 英制螺丝:C-1: Thread Code:标⽰皆将分母为8, 再直接称分⼦之番号.Ex: 1/8 x 0.50 –PPB: 1 分⽛螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半⽛螺丝x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分⽛螺丝x 0.50”长, PPB注: 有时会标⽰粗⽛或细⽛.UNF: 细⽛:电⼦业较常⽤.UNC:粗⽛: 重机械结构较常⽤.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细⽛螺丝x 0.50”长, PPB.C-2: Length Code:为英⼨标⽰, 须乘以25.40 换算为mm.⽤扣规量，与公制⽛型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

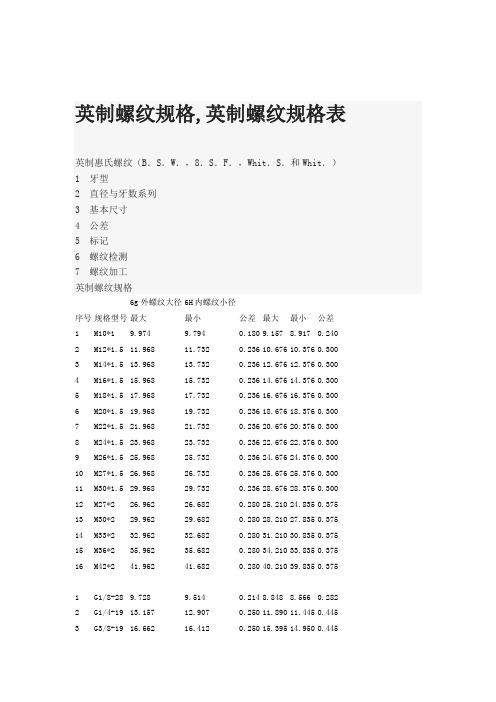

英制螺纹规格,英制螺纹规格表英制惠氏螺纹（B．S．W．，8．S．F．，Whit．S．和Whit．）1 牙型2 直径与牙数系列3 基本尺寸4 公差5 标记6 螺纹检测7 螺纹加工英制螺纹规格6g外螺纹大径6H内螺纹小径序号规格型号最大最小公差最大最小公差1 M10*1 9.974 9.794 0.180 9.157 8.917 0.2402 M12*1.5 11.968 11.732 0.236 10.676 10.376 0.3003 M14*1.5 13.968 13.732 0.236 12.676 12.376 0.3004 M16*1.5 15.968 15.732 0.236 14.676 14.376 0.3005 M18*1.5 17.968 17.732 0.236 16.676 16.376 0.3006 M20*1.5 19.968 19.732 0.236 18.676 18.376 0.3007 M22*1.5 21.968 21.732 0.236 20.676 20.376 0.3008 M24*1.5 23.968 23.732 0.236 22.676 22.376 0.3009 M26*1.5 25.968 25.732 0.236 24.676 24.376 0.30010 M27*1.5 26.968 26.732 0.236 25.676 25.376 0.30011 M30*1.5 29.968 29.732 0.236 28.676 28.376 0.30012 M27*2 26.962 26.682 0.280 25.210 24.835 0.37513 M30*2 29.962 29.682 0.280 28.210 27.835 0.37514 M33*2 32.962 32.682 0.280 31.210 30.835 0.37515 M36*2 35.962 35.682 0.280 34.210 33.835 0.37516 M42*2 41.962 41.682 0.280 40.210 39.835 0.3751 G1/8-28 9.728 9.514 0.214 8.848 8.566 0.2822 G1/4-19 13.157 12.907 0.250 11.890 11.445 0.4453 G3/8-19 16.662 16.412 0.250 15.395 14.950 0.4454 G1/2-14 20.955 20.671 0.284 19.172 18.631 0.5415 G3/4-14 26.441 26.157 0.284 24.658 24.117 0.5416 G1-11 33.249 32.889 0.360 30.931 30.291 0.6407 G11/4-11 41.910 41.550 0.360 39.592 38.952 0.6408 G11/2-11 47.803 47.443 0.360 45.485 44.845 0.640 英制螺纹规格图表螺纹规格大全螺纹的種類记号规格螺纹山的角度SIZE推拔牙规规格公制普通螺纹JIS B 0205B 0215JIS B 0251 JIS B 02094H、5H、6H、7H公制細螺纹JIS B 0207B 02154h、6h、8g、8gJIS B 0052M JIS B 02111~300公制普通螺纹JIS B 0205JIS B0251JIS B 02091級、2級、3級付屬書公制細螺纹JIS B 0207JIS B0252JIS B 0211付屬書美制普通螺纹UNC JIS B 0206 NO. 1~43B、2B、1BJIS B 0255JIS B 0210美制細螺纹UNF JIS B 0208NO. 0~11/23A、2A、1AJIS B 0256JIS B0212UNC NO. 1~4UNF 60°NO. 0~11/2ANSI B1.3UNEF NO.12~111/163B、2B、1B美制螺纹UNS ANSI B1.1 NO.10~63A、2A、1A─4UN、6UN、8UN12UN、16UN20UN5/16~6 ANSI B1.2 28UN、32UNUNC0.073~0.1643B 、2B 、1Ba b s HAN D BOOK美制螺纹 UNF MIL-S-7742B 0.060~1.5 3A 、2A 、1A H28(MIL 规格)12UN 1.75 ~6 UNJC 0.073~4UNJF0.060~1.5美制螺纹 UNJEF MIL-S-8879A 0.216~1.68753B 、3ANBS HAND BOO K (MIL 规格) 8UNJ 1.0625~4 H28 12UNJ 0.625~616UNJ0.4375~6 管用平行螺纹(本體规格) G JIS B 020255°1/16~6─管用平行螺纹(付屬書) PF1/8~12A 級、B 級JIS B 0254管用平行母螺纹(本體规格) RpJIS B 0203 55° 1/16~6 ─ ─管用平行母螺纹(付屬書)PS1/8~12JSI B 0253厚钢電線管螺纹 CTG JIS B 0204 55° 16 ~104 ─ ─ 薄钢電線管螺纹 CTC JIS B 0204 80° 15 ~ 75 ─ ─ NPSC1/8~4 ─NPSMANSI B2.1 1/8~6 2B 、2A ANSI B2.1 美制管用平行螺纹NPSL60° 1/8~12 NPSH ANSI B2.1、B2.4 1/2~4─ ANSI B2.4NPSF ANSI B2.2 1/16~3 ANSI B2.2NPSI1/16~3平行螺纹G BS 2779:1973 55°1/16~6 ─公制台形螺纹TrJIS B0216 B02717 B021830°8~3007H、8H、7e、8c30度台形螺纹(付屬書) TM JIS B 021610~300──29度台形螺纹TW JIS B 022210 ~100愛克姆螺纹ACME ANSI B1.5 29°5G、4G、3G、2GANSI B1.5(美制) 1/4 ~ 5 6C、5C、4C、3C、2CSTUBACMEANSI B1.8 ─ANSI B1.8BUTT ANSI B1.9 7°X45°1/2~ 24 class3、class2ANSI B1.9 腳踏车用螺纹(一般用)BC JIS B 0225 5/16~19/16 ─JMAS 4002腳踏车用螺纹(幅條用) 1.8~4針车用螺纹SM JIS B 0226 1/16~13/161級、2級、3級─照相機的三角取付螺纹U JIS B 7103 1/4、3/8 JCIS 3-63照相機鏡頭付屬品取付螺纹M JIS B 7111 60°13.5~95內燃機關用M、PF JIS B 803110S~18S、1/2S──植入STUD JIS B 1173 4 ~ 20汽车用輪胎風嘴用螺纹TV JIS D 42085 ~17汽车用CTV JIS D 9422 5 ~8JMAS 4002外牙用螺纹E JIS C 7709 10 ~40 JEL 902、903給水栓取付螺纹－JIS B 2061 55°13、20、25 ─钢線用口金－JIS Z 160426.44、59.62常用规格（公制）M1.2×0.25M2.5×0.45M6×0.75M10×0.75M1.4×0.3M2.6×0.45M6×1M10×1M1.6×0.35M3×0.5M7×0.75M10×1.25M1.7×0.25M3×0.6M7×1M10×1.5M1.7×0.35M3.5×0.6M8×0.75M11×1M1.8×0.35M4×0.5M8×1M11×1.5 M2×0.4M4×0.7M8×1.25M12×1M2.2×0.45M5×0.5M9×1M12×1.2 5M2.3×0.45M5×0.8M9×1.25M12×1.5常用规格（美制）0-80UNF 5-40UNC 10-32UNF 5/16〃-32UNEF1-64UNC 5-44UNV 12-24UNC 3/ 8〃-16UNC1-72UNF 6-32UNC 12-28UNF 3/8〃-24UNF2-56UNC 6-40UNF 12-32U NEF 3/8〃-32UNEF2-64UNF 5/32〃-32UNC 1/4〃-20UNC 7/16〃-14UNC3-48UN C 8-32UNC 1/4〃-28UNF 7/16〃-20UNF3-56UNF 8-36UNF 1/4〃-32UNEF 7/1 6〃-28UNEF4-40UNC 3/16〃-24UNC 5/16〃-18UNC 1/2〃-13UNC4-48UNF 10-24 UNC 5/16〃-24UNF 1/2〃-20UNF常用规格（英制）1/8〃-40 1/2〃-12 1〃-8 2〃-4.55/32〃-32 9/1 6〃-12 1-1/8〃-7 2-1/8〃-43/16〃-24 5/8〃-11 1-1/4〃-7 2-1/4〃-47/32〃-24 11/16〃-11 1-3/8〃-6 2-1/2〃-41/4〃-2 0 3/4〃-16 1-1/2〃-6 2-3/4〃-45/16〃-18 13/16〃-10 1-5/8〃-5 3-1/4〃-43/8〃-16 7/8〃-9 1-1/4〃-5 3-1/ 2〃-47/16〃-14 15/16〃-9 1-7/8〃-4.5 3-3/4〃-44〃-4英制管螺纹对照表英制锥管螺纹对照表公称直径螺距底孔直径底孔深度公称直径螺距底孔直径底孔深度G1/4 1.337 11.4 20 (19) ZG1/8 0.907 8.1 15 (28)G3/8 1.337 14.9 24 (19) ZG1/4 1.337 10.8 20 (19)G3/4 1.814 24.1 31 (1 4) ZG1/2 1.814 17.9 29 (14)G1 2.309 3 0.3 37 (11) ZG3/4 1.814 23.2 31 (14)G1-1/4 2.309 38.9 40 (11) G1 2.309 29.2 37 (11)G1-1/2 2.309 44.8 42 (11) 1-1/4 2.3 09 37.7 40 (11)G2 2.309 56.6 44 (11) Z G1-1/2 2.309 43.5 42 (11)ZG2 2.309 55.0 44 (11)公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。

即1：16，R等于1/32乘以长度，1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32，长度意思是：定位点加有效长度，比如我定位3.0，有效长度是12.0，R=1/32 X（3+12）=0.46875　1、密封管螺纹（R ） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP ； 英制密封圆锥内螺纹的特征代号为：RC ； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。

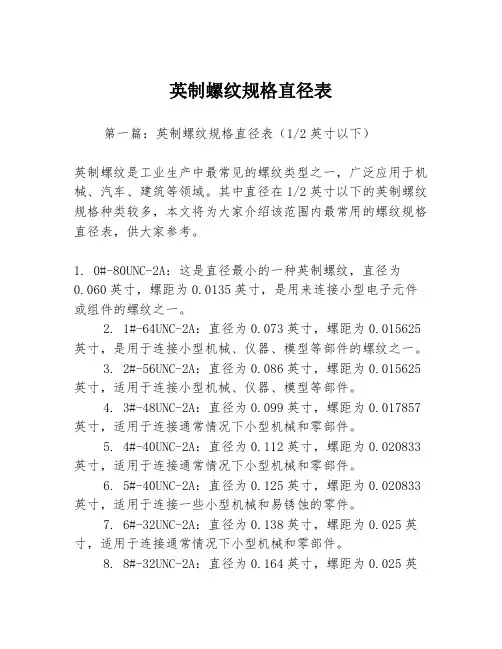

英制螺纹规格直径表第一篇：英制螺纹规格直径表（1/2英寸以下）英制螺纹是工业生产中最常见的螺纹类型之一，广泛应用于机械、汽车、建筑等领域。

其中直径在1/2英寸以下的英制螺纹规格种类较多，本文将为大家介绍该范围内最常用的螺纹规格直径表，供大家参考。

1. 0#-80UNC-2A：这是直径最小的一种英制螺纹，直径为0.060英寸，螺距为0.0135英寸，是用来连接小型电子元件或组件的螺纹之一。

2. 1#-64UNC-2A：直径为0.073英寸，螺距为0.015625英寸，是用于连接小型机械、仪器、模型等部件的螺纹之一。

3. 2#-56UNC-2A：直径为0.086英寸，螺距为0.015625英寸，适用于连接小型机械、仪器、模型等部件。

4. 3#-48UNC-2A：直径为0.099英寸，螺距为0.017857英寸，适用于连接通常情况下小型机械和零部件。

5. 4#-40UNC-2A：直径为0.112英寸，螺距为0.020833英寸，适用于连接通常情况下小型机械和零部件。

6. 5#-40UNC-2A：直径为0.125英寸，螺距为0.020833英寸，适用于连接一些小型机械和易锈蚀的零件。

7. 6#-32UNC-2A：直径为0.138英寸，螺距为0.025英寸，适用于连接通常情况下小型机械和零部件。

8. 8#-32UNC-2A：直径为0.164英寸，螺距为0.025英寸，适用于连接通常情况下的电器和小型机械。

9. 10#-32UNC-2A：直径为0.190英寸，螺距为0.028571英寸，适用于连接通常情况下的电器和小型机械。

10. 12#-24UNC-2A：直径为0.216英寸，螺距为0.041667英寸，适用于连接一些机械和电气设备。

总之，以上介绍的是直径在1/2英寸以下的十种英制螺纹规格，可以满足各类小型机械、电器等部件之间的连接需求。

第二篇：英制螺纹规格直径表（1/2英寸至1英寸）继续介绍英制螺纹规格直径表，这次是直径在1/2英寸至1英寸之间的英制螺纹规格范围。

螺纹规格-美制、英制、公制美制细牙UNF 2A 外螺纹大径UNFUN 2B内螺纹小径（UN、UNF）序号规格型号最大最小公差最小最大公差1 7/16"-20 11.079 10.874 0.206 9.728 10.033 0.3052 1/2"-20 12.667 12.461 0.206 11.328 11.608 0.2793 9/16"-18 14.252 14.031 0.221 12.751 13.081 0.3304 3/4"-16 19.012 18.773 0.239 17.323 17.678 0.3565 7/8"-14 22.184 21.923 0.262 20.269 20.676 0.4066 11/16-12 26.944 26.655 0.290 24.689 25.146 0.4577 15/16-12 33.294 33.005 0.290 31.039 31.496 0.4578 15/8-12 41.229 40.940 0.290 38.989 39.446 0.4579 17/8-12 47.579 47.290 0.290 45.339 45.796 0.45710 21/2-12 63.452 63.162 0.290 61.214 61.671 0.457公制细牙6g外螺纹大径6H内螺纹小径1 M10*1 9.974 9.794 0.180 8.917 9.157 0.2402 M12*1.5 11.968 11.732 0.236 10.376 10.676 0.3003 M14*1.5 13.968 13.732 0.236 12.376 12.676 0.3004 M16*1.5 15.968 15.732 0.236 14.376 14.676 0.3005 M18*1.5 17.968 17.732 0.236 16.376 16.676 0.3006 M20*1.5 19.968 19.732 0.236 18.376 18.676 0.3007 M22*1.5 21.968 21.732 0.236 20.376 20.676 0.3008 M24*1.5 23.968 23.732 0.236 22.376 22.676 0.3009 M26*1.5 25.968 25.732 0.236 24.376 24.676 0.30010 M27*1.5 26.968 26.732 0.236 25.376 25.676 0.30011 M30*1.5 29.968 29.732 0.236 28.376 28.676 0.30012 M27*2 26.962 26.682 0.280 24.835 25.210 0.37513 M30*2 29.962 29.682 0.280 27.835 28.210 0.37514 M33*2 32.962 32.682 0.280 30.835 31.210 0.37515 M36*2 35.962 35.682 0.280 33.835 34.210 0.37516 M42*2 41.962 41.682 0.280 39.835 40.210 0.375英制管螺纹1 G1/8-28 9.728 9.514 0.214 8.566 8.848 0.2822 G1/4-19 13.157 12.907 0.250 11.445 11.890 0.4453 G3/8-19 16.662 16.412 0.250 14.950 15.395 0.4454 G1/2-14 20.955 20.671 0.284 18.631 19.172 0.5415 G3/4-14 26.441 26.157 0.284 24.117 24.658 0.5416 G1-11 33.249 32.889 0.360 30.291 30.931 0.6407 G11/4-11 41.910 41.550 0.360 38.952 39.592 0.6408 G11/2-11 47.803 47.443 0.360 44.845 45.485 0.640 公制/美制/英制螺纹对照表给大家分享一下f a NpX?,A型美制螺纹（UNF）常用规格-,!3 ,oiq外螺纹内螺纹 UX x^Y2-4 9/16"-19牙 14.28 13.08 8-j,M4D*&-6 11/16''-16 17.46 16.1 {lh szc-8 13/16''-16 20.64 19.28 cM iO|N@1-10 1''-14 25.40 23.57 h |t B-12 1(3/16)''-12 30.00 28.32 )Al{84<(}-16 1(7/16)''-12 36.51 34.67 Ys$3}LA{-20 1(11/16)''-12 42.86 41.02 SW 7V7 S*Qz{A h02V@C型JIC37度美制UNF螺纹常用规格(" G'W CLz-4 7/16”-20 11.11 10.03 -e~ xb Qr-5 1/2”-20 12.70 11.32-6 9/16”-18 14.28 13.08 NH'YgL6*-8 3/4”-16 19.00 17.68 lxv;6S!J-10 7/8”-14 22.22 20.68 P |J &?KbC-12 1(1/16)"-12 26.98 25.15 Ki; ++-16 1(5/16)"-12 33.33 31.5 ZF !Bk Z U o-20 1(5/8)"-12 41.28 39.44 LX+c Z-24 1(7/8)"-12 47.62 45.8 iDP @c g-32 2(1/2)"-12 63.5 61.67j/5 1 j@^L\e w;h4 y英制圆柱管螺纹（BSPP）常用规格dApg z U@ ;-4 1/4”-19 13.157 11.55 |,hu r8BE\-6 3/8”-19 16.662 14.95 @"%@;>W<t-8 1/2”-14 20.955 18.63 F )$7 ?')p-12 3/4”-14 26.441 24.11 Q} &f3?-16 1”-11 33.249 30.29 YZ @pwhZ<-20 1(1/4)''-11 41.91 38.95 SmU'a o.\<v{UpdB" ]5英制圆锥管螺纹（BSPT）常用规格b sDc <lI基面大径基准距离A4<q_07#1/4”-19 13.157 6 }@E K'k3/8”-19 16.662 6.4 .gy5/-.SZ1/2”-14 20.955 8.2 R0?/' gt3/4”-14 26.441 9.5 aF4L{ 'qK1”-11 33.249 10.4 Q,Y do1(1/4)''-11 41.91 12.7 i '9m o0bmO@;ir e_^C X "TaT"(1 G # 美制圆锥管螺纹（NPT） 9 mJ f1/8”-27 10.24 4 3 x VYo $g 1/4”-18 13.60 4 L8 |v?J 3/8”-18 17.04 4.32D[-ijs3/4”-14 26.57 4.75 GIry1(1/4)”-11.5 41.96 4.83。

英制,公制螺纹对照表.UNS：英制普通粗牙螺纹; UNF：英制航空标示分母皆为为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 标示也分粗牙或细牙.UNF: 细牙-电子业较常用.UNC:粗牙-重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算单位mm.可用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径以英寸为单位，（每英寸等于25.4 毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距：是用每英寸含多少个牙表示。

将卡尺定在25.4毫米，用一个尺尖对齐螺纹牙尖，另一个尺尖对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖则是公制螺纹。

测量螺距时建议把螺纹的牙尖倒印在白粉笔上，因为粉笔上的印比较清晰，便于测量。

检测公制螺距应该测量一段长度，如10，15，20毫米，再数一下包含多少牙，算出螺距。

用英寸为单位规定螺纹规格为英制螺纹，如：G1"。

用公制单位毫米规定螺纹规格的为公制螺纹。

如：M30。

英制：是一英寸(24.5厘米)内有多少牙来定的,常规是55度角.公制则是两牙尖的间距是多少来定的螺距,英制粗牙螺纹标准英制管用螺纹标准英制管螺纹对照表----英制锥管螺纹对照表公称直径螺距低孔直径低孔深度G1/4 1.337 11.4 20 (19) G3/8 1.337 14.9 24 (19) G3/4 1.814 24.1 31 (14) G1 2.309 30.3 37 (11) G1-1/4 2.309 38.9 40 (11) G1-1/2 2.309 44.8 42 (11) G2 2.309 56.6 44 (11) ZG2 2.309 55.0 44 (11)。

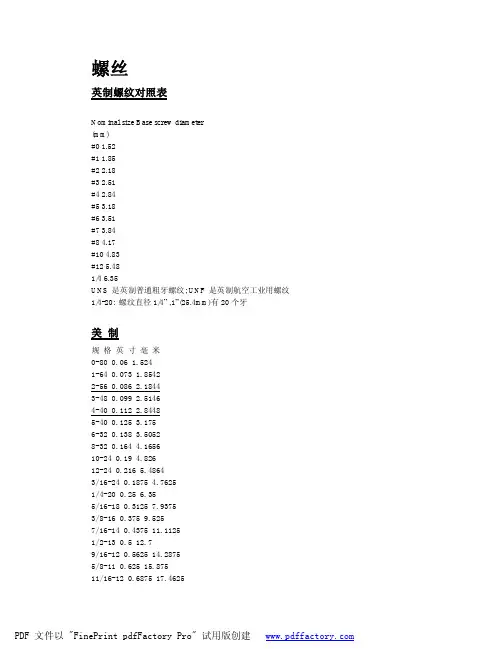

螺丝英制螺纹对照表Nominal size Base screw diameter(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空工业用螺纹1/4-20: 螺纹直径1/4” ,1”(25.4mm)有20个牙美制规格英寸毫米0-80 0.06 1.5241-64 0.073 1.85422-56 0.086 2.18443-48 0.099 2.51464-40 0.112 2.84485-40 0.125 3.1756-32 0.138 3.50528-32 0.164 4.165610-24 0.19 4.82612-24 0.216 5.48643/16-24 0.1875 4.76251/4-20 0.25 6.355/16-18 0.3125 7.93753/8-16 0.375 9.5257/16-14 0.4375 11.11251/2-13 0.5 12.79/16-12 0.5625 14.28755/8-11 0.625 15.87511/16-12 0.6875 17.46253/4-10 0.75 19.0513/16-10 0.8125 20.63757/8-9 0.875 22.22515/16-9 0.9375 23.81251"-8 1 25.41.1/16-12 1.0625 26.98751.1/8-7 1.125 28.5751.1/4-7 1.25 31.751.3/8-6 1.375 34.9251.3/16-12 1.1875 30.16251.5/16-12 1.3125 33.33751.1/2-6 1.5 38.11.5/8-8 1.625 41.2751.3/4-5 1.75 44.451.7/8-5 1.875 47.6252"-4.1/2 2 50.82.1/4-4 2.25 57.152.1/2-4 2.5 63.5附件：螺丝(luósī)规格定义与认识一.螺纹种类:A: 三角螺纹( 60 度) : 结合/ 锁紧B: 管用三角螺纹( 55 度): 结合/ 锁紧C: 梯形螺纹( 30 or 29 度) : 动力传动D: 方螺纹( 90 度) : 动力传动二. 常用螺丝种类:A: Machine Screw: 机械螺丝B: Tapping Screw: 自攻螺丝(分使用于金属与使用于塑料二种)B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)C: Wooden Screw : 木工螺丝D: Drywall Screw : 水泥墙螺丝三. 常见螺丝材质:a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合金5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜四. 常见螺丝规格与标示:A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑.Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度(mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度. 但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.一般常用规格如下:a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.一般常用规格如下:a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用. B: 美规螺丝.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc. Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

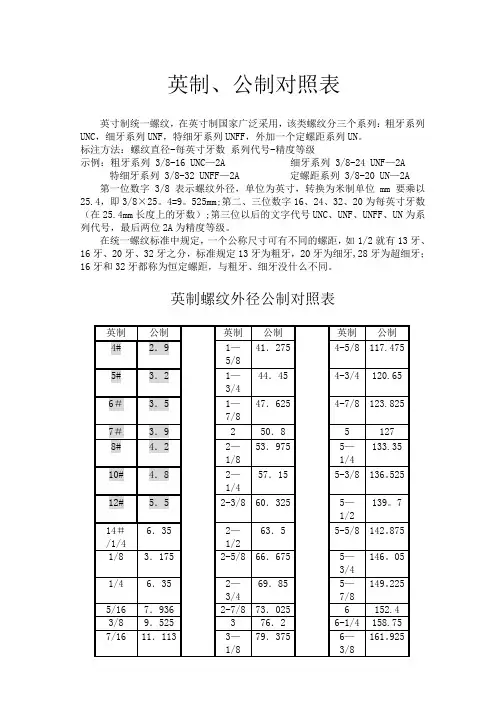

英制、公制对照表
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径-每英寸牙数系列代号-精度等级
示例：粗牙系列 3/8-16 UNC—2A 细牙系列 3/8-24 UNF—2A 特细牙系列 3/8-32 UNFF—2A 定螺距系列 3/8-20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25。

4=9。

525mm;第二、三位数字16、24、32、20为每英寸牙数（在25.4mm长度上的牙数）;第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

在统一螺纹标准中规定，一个公称尺寸可有不同的螺距，如1/2就有13牙、16牙、20牙、32牙之分，标准规定13牙为粗牙，20牙为细牙,28牙为超细牙；16牙和32牙都称为恒定螺距，与粗牙、细牙没什么不同。

英制螺纹外径公制对照表
螺纹电极外径，螺距参照表。
