8421BCD码加法器

  • 格式：doc
  • 大小：900.00 KB
  • 文档页数：15

电子线路课程设计（报告）

题目 8421BCD码加法器

院 系 物理与电子工程学院 专 业 光电信息科学与工程

班 级 Z052132 学 号 052513212

学生姓名 李晓刚

指导教师 徐竞

日 期 2015年6月 常熟理工学院课程设计（报告）

I 目 录

一 题目要求与方案论证 ....................................................................................... 1

1.1 8421BCD码加法器 ........................................................................................................... 1

1.1.1题目要求 .................................................................................................................. 1

1.1.2 方案论证 ................................................................................................................. 1

二 电子线路设计与实现 ....................................................................................... 3

2.1 8421BCD码加法器的设计 ............................................................................................... 3

三 结果与分析 ....................................................................................................... 8

3.1 8421BCD码加法器的实现 ............................................................................................... 8

四 总结与体会 ..................................................................................................... 10

参考文献 ................................................................................................................. 11

附录 ......................................................................................................................... 12

常熟理工学院课程设计（报告）

1 一 题目要求与方案论证

1.1 8421BCD码加法器

1.1.1题目要求

通过开关J1~J8分别设置2个4位8421BCD码输入，通过全加器，实现相加后的输出，结果采用数码管观察。

主要芯片：2个全加器（4008BD）、开关、数码管（2个），其他元件、门电路任选

1.1.2 方案论证

表1.1 4008BD功能表

输入 输出

CIN A3 A2 A1 A0 B3 B2 B1 B0 S3 S2 S1 S0 COUT

0 0 0 0 0 0 0 0 0 0 0 0 0 O

0 0 0 0 1 0 0 0 1 0 0 1 0 0

0 0 0 1 0 0 0 1 0 0 1 0 0 0

0 0 0 1 1 0 0 1 1 0 1 1 0 0

…………………………………………

0 1 1 1 1 1 1 1 1 1 1 1 0

1

1 0 0 0 1 0 0 0 1 0 0 1 1 0

1 0 0 1 0 0 0 1 0 0 1 0 1 0

…………………………………………

1 1 1 1 1 1 1 1 1 1 1 1 1 1

表1.2 74HC85AD的真值表

输 入 输 出

A3 B3 A2 B2 A1 B1 A0 B0 IA>B IAB FA

A3>B3 × × × × × × H L L

A3

A3=B3 A2>B2 × × × × × H L L

A3=B A2<23 × × × × × L H L

A3=B A2=B2 A1>B1 × × × × H L L 常熟理工学院课程设计（报告）

2 A3=B A2=B2 A1

A3=B A2=B2 A1=B1 A0>B0 × × × H L L

A3=B A2=B2 A1=B1 A0

A3=B A2=B2 A1=B1 A0=B0 H L L H L L

A3=B A2=B2 A1=B1 A0=B0 L H L L H L

A3=B A2=B2 A1=B1 A0=B0 × × H L L H

A3=B A2=B2 A1=B1 A0=B0 H H L L L L

A3=B A2=B2 A1=B1 A0=B0 L L L H H L

表1.3 74LS48功能表

十进制数 输入 输出

D3 D2 D1 D0 a b c d e f g

0 L L L L H H H H H H L

1 L L L H L H H L L L L

2 L L H L H H L H H L H

3 L L H H H H H H L L H

4 L H L L L H H L L H

H

5 L H L H H L H H L H H

6 L H H L L L H H H H H

7 L H H H H H H L L L L

8 H L L L H H H H H H H

9 H L L H H H H H L H H

由真值表可知：两个四位8421BCD码通过4008BD全加器相加后得到的是一个四位的8421码或五位的168421码，故不能直接通过两个数码管来显示出运算结果，所以要把计算结果转换为10进制，然后将个位和十位的数字分别由对应的8421BCD码通过译码器芯片74LS48,把运算结果用数码管显示出来。如下表所示：

表1.4 数制转换

运算结果 转换为8421BCD码 显示值 COUT S3 S2 S1 S0 十位 个位

0 0 0 0 0 0 0 0 0 0 0 0 0 00

0 0 0 0 1 0 0 0 0 0 0 0 1 01

0 0 0 1 0 0 0 0 0 0 0 1 0 02 常熟理工学院课程设计（报告）

3 0 0 0 1 1 0 0 0 0 0 0 1 1 03

0 0 1 0 0 0 0 0 0 0 1 0 0 04

0 0 1 0 1 0 0 0 0 0 1 0 1 05

0 0 1 1 0 0 0 0 0 0 1 1 0 06

0 0 1 1 1 0 0 0 0 0 1 1 1 07

0 1 0 0 0 0 0 0 0 1 0 0 0 08

0 1 0 0 1 0 0 0 0 1 0 0 1 09

0 1 0 1 0 0 0 0 1 0 0 0 0 10

0 1 0 1 1 0 0 0 1 0 0 0 1 11

0 1 1 0 0 0 0 0 1 0 0 1 0 12

0 1 1 0 1 0 0 0 1 0 0 1 1 13

0 1 1 1 0 0 0 0 1 0 1 0 0 14

0 1 1 1 1 0 0 0 1 0 1 0 1 15

1 0 0 0 0 0 0 0 1 0 1 1 0 16

1 0 0 0 1 0 0 0 1 0 1 1 1 17

1 0 0 1 0 0 0 0 1 1 0 0 0 18

1 0 0 1 1 0 0 0 1 1 0 0 1 19

1 0 1 0 0 0 0 1 0 0 0 0 0 20

1 0 1 0 1 0 0 1 0 0 0 0 1 21

1 0 1 1 0 0 0 1 0 0 0 1 0 22

1 0 1 1 1 0 0 1 0 0 0 1 1 23

1 1 0 0 0 0 0 1 0 0 1 0 0 24

1 1 0 0 1 0 0 1 0 0 1 0 1 25

1 1 0 1 0 0 0 1 0 0 1 1 0 26

1 1 0 1 1 0 0 1 0 0 1 1 1 27

1 1 1 0 0 0 0 1 0 1 0 0 0 28

1 1 1 0 1 0 0 1 0 1 0 0 1 29

1 1 1 1 0 0 0 1 1 0 0 0 0 30

二 电子线路设计与实现

2.1 8421BCD码加法器的设计

一、数据的产生与输入

通过J1~J8八个单刀双掷开关在+5V和GND之间的切换来产生两个4位8421BCD码

合集下载

数字电路课程设计之加减法运算电路设计(1)

数字电路课程设计之加减法运算电路设计(1)

设计资料1

加减法运算电路设计

1．设计内容及要求

1.设计一个4位并行加减法运算电路，输入数为一位十进制数，且作减法运算时被减数要大于或等于减数。

2.led灯组成的七段式数码管显示置入的待运算的两个数，按键控制运算模式，运算完毕，所得结果亦用数码管显示。

3.提出至少两种设计实现方案，并优选方案进行设计

2.结构设计与方案选择

2.1电路原理方框图

电路原理方框图如下

→ →

图1-1二进制加减运算原理框图

如图1-1所示，第一步置入两个四位二进制数（要求置入的数小于1010），如（1001）2和（0111）2，同时在两个七段译码显示器上显示出对应的十进制数9和7；第二步通过开关选择运算方式加或者减；第三步，若选择加运算方式，所置数送入加法运算电路进行运算，同理若选择减运算方式，则所置数送入减法运算电路运算；第四步，前面所得结果通过另外两个七段译码器显示。

即：

若选择加法运算方式，则（1001）2+（0111）2=（10000）2 十进制9+7=16 置数 开关选择运算方式 加法运算电路

减法运算电路 译码显示计算结果 显示所置入的两个一位十进制数 并在七段译码显示器上显示16.

若选择减法运算方式，则（1001）2-（0111）2=（00010）2十进制9-7=2

并在七段译码显示器上显示02.

2.2加减运算电路方案设计

2.2.1加减运算方案一

如图2-2-1所示：通过开关S2——S9接不同的高低电平来控制输入端所置的两个一位十进制数，译码显示器U13和U15分别显示所置入的两个数。数A直接置入四位超前进位加法器74LS283的A4——A1端，74LS283的B4——B1端接四个2输入异或门。四个2输入异或门的一输入端同时接到开关S1上，另一输入端分别接开关S6——S9，通过开关S6——S9控制数B的输入。当开关S1接低电平时，B与0异或的结果为B，通过加法器74LS283完成两个数A和B的相加。当开关S1接高电平时，B与1异或的结果为B非 ，置入 的数B在74LS283的输入端为B的反码，且74LS283的进位信号C0为1，其完成S=A+B（反码）+1，实际上其计算的结果为S=A-B完成减法运算。由于译码显示器只能显示0——9，所以当A+B>9时不能显示，我们在此用另一片芯片74LS283完成二进制码与8421BCD码的转换，即S>9（1001）时加上6（0110），产生的进位信号送入译码器U10来显示结果的十位，U11显示结果的个位。由于减法运算时两个一位十进制数相减不会大于10，所以不会出现上述情况，用一片芯片U11即可显示结果。

一位8421加法器

一位8421加法器

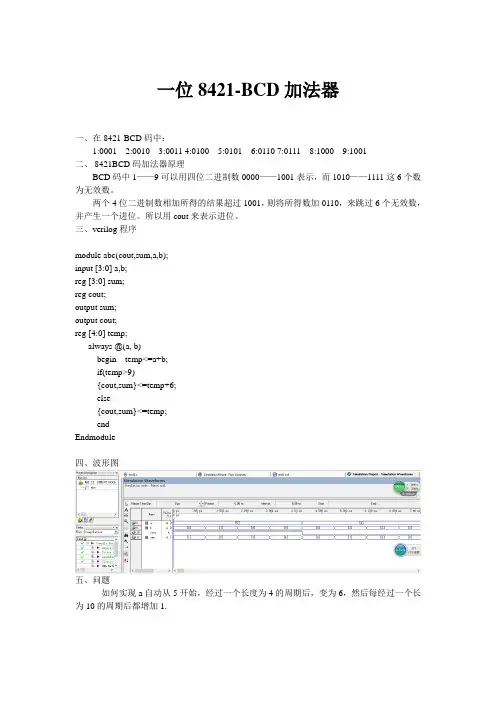

一位8421-BCD加法器

一、在8421-BCD码中：

1:0001 2:0010 3:0011 4:0100 5:0101 6:0110 7:0111 8:1000 9:1001

二、 8421BCD码加法器原理

BCD码中1——9可以用四位二进制数0000——1001表示，而1010——1111这6个数为无效数。

两个4位二进制数相加所得的结果超过1001，则将所得数加0110， 来跳过6个无效数，并产生一个进位。所以用cout来表示进位。

三、verilog程序

module abc(cout,sum,a,b);

input [3:0] a,b;

reg [3:0] sum;

reg cout;

output sum;

output cout;

reg [4:0] temp;

always @(a, b)

begin temp<=a+b;

if(temp>9)

{cout,sum}<=temp+6;

else

{cout,sum}<=temp;

end

Endmodule

四、波形图

五、问题

如何实现a自动从5开始，经过一个长度为4的周期后，变为6，然后每经过一个长为10的周期后都增加1.

vhdl BCD码加法器

vhdl BCD码加法器

实验一 BCD码加法器

一、实验目的

了解BCD 码的构成。了解BCD 码加法器的原理和设计实现方法。巩固Quartus II 的使用。

二、实验内容与要求

通过键盘输入两组4BIT的二进制数据，按照二进制加法器原理进行加和，求出和合进位，并通过电路静态数码LED显示灯输出显示，完成编译、综合、适配、仿真、实验箱上的硬件测试。

三、实验平台

（1）硬件：计算机、GX-SOC/SOPC-DEV-LAB

CycloneII EP2C35F672C8核心板

（2）软件：Quartus II

四、实验原理

BCD码是二进制编码的十进制码，也就是用4位二进制数来表示十进制中的0～9这十个数。由于4位二进制数有0000～1111共16种组合，而十进制数只需对应4位二进制数的10种组合，故从4位二进制数的16种组合中取出10种组合来分别表示十进制中的0～9，则有许多不同的取舍方式，于是变形成了不同类型的BCD码。

当BCD码相加的值小于等于9时，结果仍旧是正确的BCD码；当两个码相加的结果大于9时，必须作加6的修正处理，对于大于19的值作加12的修正处理，对于大于29的值作加18的修正处理。

然后根据仿真进行实验及验证。

五、引脚分配

芯片引脚 设计端口 开发平台

PIN_E25 A[0] F1

PIN_F24 A[1]

PIN_F23 A[2]

PIN_J21 A[3]

PIN_J20 B[0]

PIN_F25 B[1] F2

PIN_F26 B[2]

PIN_N18 B[3]

PIN_AE20 SUM[0]

PIN_AD19 SUM[1] 数码管DP5B

PIN_AC19 SUM[2]

PIN_AA17 SUM[3]

PIN_AA18 SUM[4]

PIN_W17 SUM[5] 数码管DP6 B

PIN_V17 SUM[6]

8421BCD码

8421BCD码

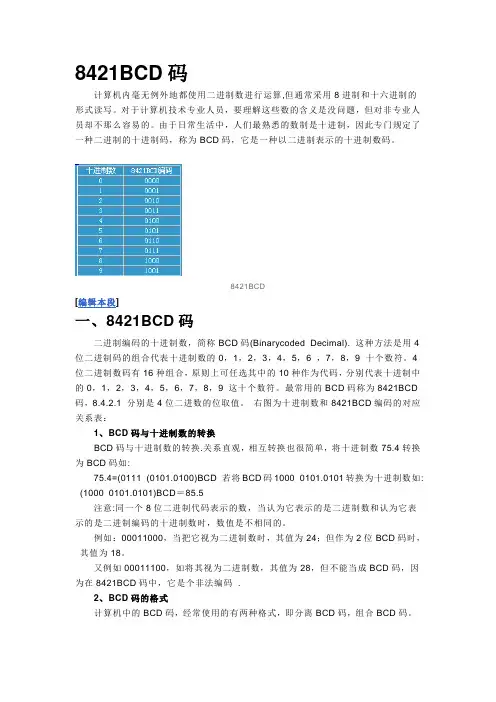

8421BCD码
