cc1100/RF1100SE、NRF905、NRF903、nRF24L01无线收发模块开发指南简介cc1100/RF1100SE微功率无线数传模块基本特点:(1) 工作电压:1.8V~3.6V,推荐接近3.6V,但是不超过3.6V(推荐3.3V)(2) 315、433、868、915MHz的ISM 和SRD频段(3) 最高工作速率500Kbps,支持2-FSK、GFSK和MSK调制方式(4) 可软件修改波特率参数,更好地满足客户在不同条件下的使用要求高波特率:更快的数据传输速率低波特率:更强的抗干扰性和穿透能力,更远的传输距离(5) 高灵敏度(1.2kbps下-110dBm,1%数据包误码率)(6) 内置硬件CRC 检错和点对多点通信地址控制(7) 较低的电流消耗(RX中,15.6mA,2.4kbps,433MHz)(8) 可编程控制的输出功率,对所有的支持频率可达+10dBm(9) 无线唤醒功能,支持低功率电磁波激活功能,无线唤醒低功耗睡眠状态的设备(10) 支持传输前自动清理信道访问(CCA),即载波侦听系统(11) 快速频率变动合成器带来的合适的频率跳跃系统(12) 模块可软件设地址,软件编程非常方便(13) 标准DIP间距接口,便于嵌入式应用(14) 单独的64字节RX和TX数据FIFO(15) 传输距离:开阔地传输300~500米(视具体环境和通信波特率设定情况等而定)(16) 模块尺寸:29mm *12mm( 上述尺寸不含天线,标配4.5CM长柱状天线)cc1100/RF1100SE微功率无线数传模块应用领域:极低功率UHF无线收发器,315/433/868/915MHz的ISM/SRD波段系统,AMR-自动仪表读数,电子消费产品,远程遥控控制,低功率遥感勘测,住宅和建筑自动控制,无线警报和安全系统,工业监测和控制,无线传感器网络,无线唤醒功能,低功耗手持终端产品等详细的cc1100/RF1100SE模块开发文档可到/msg.php?id=75 下载NRF905无线收发模块基本特点:(1) 433Mhz 开放ISM 频段免许可证使用(2) 接收发送功能合一,收发完成中断标志(3) 170个频道,可满足多点通讯和跳频通讯需求,实现组网通讯,TDMA-CDMA-FDMA(4) 内置硬件8/16位CRC校验,开发更简单,数据传输可靠稳定(5) 工作电压1.9-3.6V,低功耗,待机模式仅2.5uA(6) 接收灵敏度达-100dBm(7) 收发模式切换时间< 650us(8) 每次最多可发送接收32字节,并可软件设置发送/接收缓冲区大小2/4/8/16/32字节(9) 模块可软件设地址,只有收到本机地址时才会输出数据(提供中断指示),可直接接各种单片机使用,软件编程非常方便(10) 最大发射功率10毫瓦,发射模式:最大电流<30mA;接收模式:电流12.2mA(11) 内置SPI接口,也可通过I/O口模拟SPI实现。
wifi通信模块工作原理一、引言随着物联网技术的不断发展,无线通信技术也越来越成熟,其中WiFi 技术是一种比较常用的无线通信技术。
WiFi通信模块作为一种重要的WiFi设备,广泛应用于各个领域,例如智能家居、智能医疗、智能交通等。
本文将介绍WiFi通信模块的工作原理。
二、WiFi通信模块概述WiFi通信模块是一种可以通过无线方式与其他设备进行数据传输和接收的设备。
它可以实现高速数据传输和远距离传输,并且具有易于安装、使用和管理等优点。
三、WiFi通信模块组成部分1. 无线电路无线电路包括射频前端和基带处理器两部分。
射频前端主要负责将数字信号转换为无线电波,并将接收到的无线电波转换为数字信号。
基带处理器则主要负责对数字信号进行调制解调和编码解码等处理。
2. 天线天线是将射频前端产生的高频电磁波转换为空气中的电磁波,并将接收到的空气中的电磁波转换为射频前端能够处理的电信号的设备。
3. 处理器处理器主要负责控制WiFi通信模块的各个部分,包括无线电路、天线、存储器、接口等,并且可以通过外部接口与其他设备进行数据交换。
4. 存储器存储器主要用于存储WiFi通信模块需要使用的程序代码和数据,包括基带处理器固件、驱动程序和配置文件等。
四、WiFi通信模块工作原理1. 无线电路工作原理当WiFi通信模块需要发送数据时,基带处理器将数字信号转换为射频信号,并通过射频前端将射频信号转换为无线电波。
这些无线电波由天线发射出去,并在空气中传播。
当其他设备接收到这些无线电波时,它们会将无线电波转换为数字信号,并通过相应的协议进行解析和处理。
当WiFi通信模块需要接收数据时,天线会接收到来自其他设备发出的无线电波,并将其转换为射频信号。
射频前端会将这些射频信号转换为数字信号,并送入基带处理器进行解调和解码等处理。
2. 接口工作原理WiFi通信模块可以通过不同类型的接口与其他设备进行数据交换,例如UART、SPI、I2C等。
无线通讯模块的频段
无线通讯模块的频段有多种,以下是一些常见的频段及其特性:
1. 2.4GHz频段:这是一种全世界公开通用使用的无线频率,主要基于高速传
输速率而发展。
其穿透力强,搭建组网容易,开发也简单,广泛应用于无
线建设及无线宽带路由器等室内场合。
但需要注意,该频段的绕射能力较
弱,接收灵敏度较低,传输距离通常在200米到1000米左右。
2.433MHz频段:这是一种高频射频技术,由单IC射频前端与单片机组成,
可高速传输信号。
该频段的接收灵敏度较高,绕射性好,传输距离在相同
参数下比其他频率更远,通常可达2公里到3公里左右。
此外,433MHz频段是国内免许可的ISM开发的频率,不需要向当地无线电管理授权,因此
在市场上被广泛应用。
然而,其穿透能力较差,且组网难度很大。
除此之外,还有470MHz、868MHz、915MHz等频段。
其中,470MHz频段在市场上一般被用于无线对讲机领域;868MHz和915MHz频段是欧美等国家规定的ISM,在中国应用范围不是特别广泛。
在选择无线通讯模块的频段时,需要根据具体的应用场景和需求进行考虑,包括传输距离、穿透能力、组网难度、成本等因素。
同时,还需要注意遵守当地无线电管理的规定和限制。
HC-12无线433MHz串口模块用户手册目录一.模块介绍1.1模块特点 (3)1.2模块概述 (3)1.3基本参数 (3)1.4系列产品 (3)二.连接说明2.1工作原理简单介绍 (4)2.2模块MCU等设备的连接 (4)2.3模块之间的连接通讯 (5)2.4模块与PC连接通讯 (5)三.无线串口透传3.1串口透传特性 (5)3.2四种串口透传模式 (5)四.快速测试4.1参数架与模块连接 (6)4.2通讯测试 (7)五.开发利用5.1模块尺寸和引脚定义 (7)5.2天线选择 (8)5.3嵌入方式 (8)5.4贴片炉温 (9)5.5参考连接电路 (9)六.AT指令6.1进入AT指令方法 (10)6.2出厂默认参数 (10)6.3AT指令介绍 (10)七.关于汇承7.1公司简介 (13)版本信息HC-12V2.6发布日期2018年07月11日修改记录1.增加FU2模式下发送数据时间间隔的说明。
(2013.10.17)2.修正应用实例及电路中HC-12模块与MCU串口连接的线路图。
(2013.12.26)3.FU3模式1200波特率恢复成和1.13版本的一样,同时增加FU4模式。
FU4模式下串口波特率固定为1200bps,空中波特率为500bps,可以提高通信距离。
该模式下,只适用传输少量数据(每个数据包在60个字节以内),数据包发送时间间隔不能太短(最好在2秒以上),否则会造成数据丢失。
(2014.09.18)4.修改了FU2模式下,只适用传输少量数据(每个数据包在20个字节以内),数据包发送时间间隔不能太短(最好在2秒以上),否则会造成数据丢失。
(2014.09.18)5.软件版本由原来的V2.3升级为V2.4。
(2016.12.02)6.软件版本由原来的V2.4升级为V2.6。
(2018.07.11)1.1模块特点※远距离无线传输(开阔地1000米/FU4模式下,空中波特率500bps)※工作频率范围(433.4—473.0MHz,多达100个通信频道)※最大100mW(20dBm)发射功率(可设置8档功率)※四种工作模式,适应不同应用场合※内置MCU,通过串口和外部设备进行通信※不限一次发送的字节个数(FU1/FU3模式)※模块支持一对一、一对多、多对多连接透传1.2模块概述HC-12无线串口通信模块是新一代的多通道嵌入式无线数传模块。
无线通信模块种类
无线通信模块
无线通信模块广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生
物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
无线通信模块种类
1、无线数传模块,这种模块厂家已经做了单片机,并且写好了无线通信部分的程序,可直接通过串口收发数据,使用简单,当相对来说成本也比较高。
2、无线收发模块,一般要通过单片机控制无线收发数据,一般为FSK、GFSK调制模式。
3、ASK超外差模块,主要用在简单的遥控和数据传送。
wifi模块的工作原理Wi-Fi模块是一种用于无线通信和连接的设备,它的工作原理主要基于Wi-Fi技术。
下面是关于Wi-Fi模块工作原理的详细解释:1. 发射器与接收器:Wi-Fi模块包含一个发射器和一个接收器。
发射器负责将数据转换成无线信号并发送出去,接收器则接收来自其他设备的无线信号并将其转换成可识别的数据。
2. 射频电路:Wi-Fi模块的射频电路负责处理无线信号的发射和接收。
它包括天线、无线收发芯片和射频滤波器等组件。
天线用于接收和发送无线信号,无线收发芯片负责将数据转换成射频信号,并进行解调和调制等处理操作。
射频滤波器用于滤除其他频率的干扰信号,确保通信质量。
3. 处理器和存储器:Wi-Fi模块还包含一个处理器和一段存储器。
处理器负责控制Wi-Fi模块的运行,并进行数据的处理和分发。
存储器用于存储固件和其他相关配置数据。
4. 协议和协作机制:Wi-Fi模块使用一种特定的网络协议(如IEEE 802.11)进行通信。
协议规定了数据传输的格式、数据包的组织和传输过程中的各种机制。
Wi-Fi模块还采用了一些协作机制,例如使用碰撞检测技术来避免数据包冲突,使用认证和加密技术保障通信的安全性。
5. 电源管理:Wi-Fi模块需要供电才能正常工作。
一般情况下,它可以通过连接电源线或者内置电池来获取电能。
同时,Wi-Fi模块还具备一定程度的电源管理功能,可以更好地管理电能的使用,延长电池寿命。
总结起来,Wi-Fi模块的工作原理包括通过发射器和接收器进行无线信号的发送和接收,射频电路处理信号的转换和滤波,处理器和存储器管理模块的运行,协议和协作机制规定通信的方式,以及电源管理管理电能的供应和使用。
LORA无线模块介绍LORA(Long Range)无线模块是一种低功耗、远程传输的无线通信技术,专门用于物联网应用。
它采用了锁相环调制技术(锁定体制)和低速率增强类(游事),具有长距离传输、大容量、低功耗等特点。
下面将详细介绍LORA无线模块的原理、特点、应用场景和市场前景。
首先,LORA无线模块的工作原理是基于LoRa调制技术。
LoRa是长距离、低功耗的无线通信技术,通过编码和调制技术来实现。
LoRa调制技术允许长距离传输和低功耗,通过改变信号的频率、相位和振幅等属性来传输数据。
相比传统的无线通信技术,如WiFi和蓝牙,LORA无线模块能够在较长的距离内传输数据,并且能够穿透物理障碍物。
其次,LORA无线模块具有以下几个特点。
首先,LORA无线模块具有长距离传输能力,可以覆盖几公里到几十公里的范围,这使得它非常适用于城市、农村和工业环境等不同的应用场景。
其次,LORA无线模块具有低功耗特性,可以通过电池供电运行数年,使其成为低功耗物联网设备的理想选择。
此外,LORA无线模块还具有高抗干扰性能、大容量传输和可靠性等优势。
LORA无线模块在物联网应用中有着广泛的应用场景。
首先,LORA无线模块可以用于无线传感器网络,如环境监测、农业监测和智能家居等。
它可以监测和传输各种环境数据,如温度、湿度、空气质量等。
其次,LORA无线模块可以应用于智能能源管理系统,如智能电表和智能灯杆等。
它可以实现对能源消耗的监测和控制,提高能源利用效率。
此外,LORA无线模块还可以应用于物流和智能城市管理等领域。
在市场前景方面,LORA无线模块有着广阔的发展前景。
随着物联网技术的成熟和应用的广泛普及,对于长距离传输、低功耗的需求不断增加。
LORA无线模块作为一种有效的解决方案,正在逐渐被各行各业所接受和采用。
预计未来几年,LORA无线模块市场规模将会不断扩大。
根据市场研究机构的报告,2024年全球LORA无线模块市场规模超过25亿美元,预计到2025年将超过60亿美元。
无线模块使用说明书
一、产品概述
无线模块是一种便捷、高效的电子设备,采用无线通信技术,
使设备在无需布线的情况下进行数据传输和通信。
本文档旨在为用
户提供详细的无线模块使用说明,帮助用户快速了解和使用该产品。
二、产品特点
1. 高效便捷:无线模块采用无线通信技术,可以实现设备之间
的快速数据传输和通信,避免了繁琐的布线。
2. 稳定可靠:采用先进的无线通信技术,使数据传输更加稳定
可靠,减少了传输过程中的数据丢失率。
3. 灵活易用:无线模块与设备连接简单方便,只需要进行简单
的设置即可实现设备间的快速通信。
三、产品安装与连接
1. 确保所有设备都处于关机状态。
2. 将无线模块插入需要进行无线通信的设备的对应插槽中,并
确保插紧。
3. 打开设备电源,并确保无线模块的电源指示灯正常亮起。
4. 对无线模块进行必要的设置,如设置连接方式、配置网络参
数等。
四、使用方法
1. 网络连接
根据设备的需求,选择合适的连接方式,如Wi-Fi、蓝牙等。
2. 配置网络参数
根据实际情况,配置无线模块的网络参数,包括网络名称、密
码等,确保连接的网络能够正常工作。
3. 设备通信
配置完成后,设备之间即可通过无线模块进行数据传输和通信。
用户可根据实际需求,自行编写代码或使用相应的软件进行通信。
五、常见问题解决。

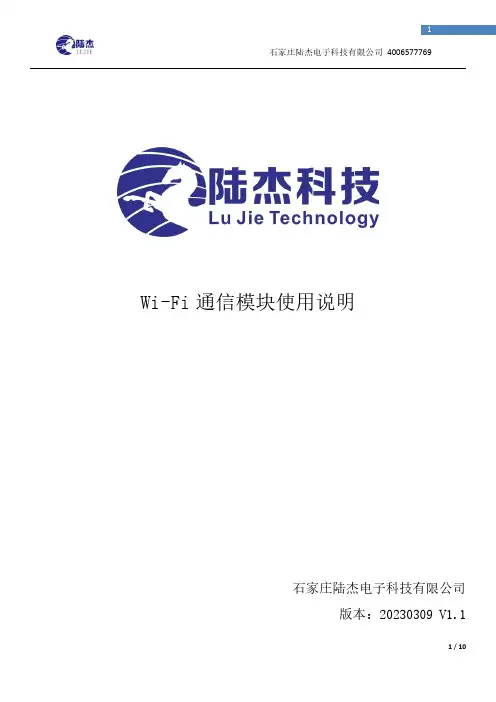

Wi-Fi通信模块使用说明石家庄陆杰电子科技有限公司版本:20230309V1.1基本说明感谢您购买了陆杰Wi-Fi通信模块(WiFi-UART)。
本手册主要介绍Wi-Fi通信模块(WiFi-UART)使用内容。
在使用产品之前,请仔细阅读本手册,并在充分理解手册内容的前提下,进行使用软件及硬件方面的介绍,请查阅相关手册。
用户须知手册等其他技术资料中所列举的示例仅供用户理解、参考用,不保证一定动作。
将该产品与其他产品组合使用的时候,请确认是否符合有关规格、原则等。
使用该产品时,请自行确认是否符合要求以及安全,对于本产品故障而可能引发机器故障或损失时,请自行设置后备及安全功能。
责任申明手册中的内容虽然已经过仔细的核对,但差错难免,我们不能保证完全一致。
我们会经常检查手册中的内容,并在后续版本中进行更正,欢迎提出宝贵意见。
手册中所介绍的内容,如有变动,请谅解不另行通知。
联系方式如果您有任何关于本产品的使用问题,请与购买产品的代理商、办事处联系,也可以直接与陆杰公司联系。
电话:400-657-7769*************地址:石家庄栾城区邵家庄工业路2号邮编:050000网址:/未经明确的书面许可,不得复制、传翻或使用本资料及其中的内容,违者要对造成的损失承担责任。
保留包括实用模块或设计的专利许可及注册中提供的所有权力。
二零二二年六月目录一、基本说明 (4)二、硬件设备说明 (4)三、连接方式说明 (5)四、配置软件说明 (5)五、操作说明 (6)六、微信小程序使用说明 (7)七、故障排除 (10)一、基本说明Wi-Fi通信模块(Wi-Fi-UART)(以下简称模块)具备USB转232、转485、转422、串口转Wi-Fi的功能,适用PLC、HMI等串口设备的读写监控,数据传输功能。
1)通过WiFi-UART配置软件PC端或微信小程序,可以配置模块接入互联网,实现远程数据透传。
2)通过USB接口,插入电脑,可以实现USB转232(485,422)功能。
nrf24l01无线通信模块与51单片机工作原理无线通信技术在现代社会中扮演着重要的角色,其中nrf24l01无线通信模块与51单片机也成为了无线通信的重要组成部分。
本文将探讨nrf24l01无线通信模块与51单片机的工作原理,以及它们之间的配合关系。
一、nrf24l01无线通信模块nrf24l01无线通信模块是一种低功耗的2.4GHz无线收发模块,广泛应用于物联网、无线传感器网络等领域。
其工作原理基于射频通信技术,通过无线信道进行数据的传输。
nrf24l01模块由无线收发器和嵌入式射频微控制器组成,具备高速率、长距离传输和多通道选择等特性。
1. 发射端工作原理nrf24l01发射端主要由收发器、天线和控制电路组成。
当51单片机通过SPI总线与nrf24l01通信时,可将要发送的数据通过控制电路和收发器转换成射频信号,并通过天线发送出去。
发送端的工作原理可简述为以下几个步骤:a. 初始化设置:通过配置寄存器进行初始化设置,包括工作频率、数据传输速率、天线增益等参数。
b. 数据准备与发送:将待发送的数据加载到发送缓冲区中,并通过发送指令启动数据的发送。
c. 发送前导码:在发送数据之前,发射端会先发送一段前导码作为同步信号,以确保接收端正确接收数据。
d. 数据传输与重发机制:发送端将数据以数据包的形式传输,接收端在接收到数据后会进行确认应答,发送端根据应答情况决定是否进行重发。
2. 接收端工作原理nrf24l01接收端与发送端相似,主要由收发器、天线和控制电路组成。
当发送端通过射频信号将数据发送过来时,接收端的工作原理如下:a. 初始化设置:与发送端类似,接收端也需要通过配置寄存器进行初始化设置,以匹配发送端的参数。
b. 接收与解码:接收端在接收到射频信号后,对信号进行解码,并将解码后的数据加载到接收缓冲区。
c. 数据处理与应答:通过与51单片机的交互,将接收到的数据进行处理,并向发送端发送确认应答,确保数据的可靠性。
NRF24L01无线通信模块一、NRF24L01简介:NRF24L01 是一款工作在2.4~2.5GHz 世界通用ISM 频段的单片无线收发器芯片。
无线收发器包括:频率发生器、增强型SchockBurst TM 模式控制器、功率放大器、晶体振荡器、调制器、解调器。
输出功率、频道选择和协议的设置可以通过SPI 接口进行设置。
极低的电流消耗:当工作在发射模式下发射功率为-6dBm 时电流消耗为9mA,接收模式12.3mA。
掉电模式和待机模式下电流消耗更低。
二、NRF24L01参考数据:三、模块接口尺寸和说明四、引脚及功能:五、NRF24L01的SPI命令宏定义:六、NRF24L01相关寄存器地址宏定义:七、NRF24L01的工作模式:1、NRF24L01模式配置2、发送模式函数配置3、接收模式函数配置4、发送、接收模式说明(1)在发射模式下,CE至少要拉高10us。
(2)NRF24L01在接收模式下可以接收6路不同通道的数据,每一个数据通道使用不同的地址,但是共用相同的频道。
(3)数据通道0是唯一一个可以配置为40位自身地址的数据通道,1~5数据通道都为8位自身地址和32位共用地址。
(4)所有的数据通道都可以设置为增强型ShockBurst模式。
八、NRF24L01的打包格式:1、增强型ShockBurst模式下的数据包形式前导码 | 地址(3~5字节) | 9位(标志位) | 数据(1~32字节) | CRC校验(0/1/2字节) 2、ShockBurst模式下与NRF24L01等相兼容的数据包形式前导码 | 地址(3~5字节) | 数据(1~32字节) | CRC校验(0/1/2字节)3、数据包说明前导码:在发送模式下加入,接收模式下去除,用来检测0和1。
地址:1)地址内容为接收机地址。
2)地址宽度可以是3、4或5字节宽度。
3)地址可以对接收通道和发射通道分别进行配置。
4)从接收的数据包中自动去除地址。
lora无线通信模块的系统组成Lora无线通信模块是一种用于远距离、低功耗、低速率无线通信的模块,其系统组成主要包括Lora芯片、天线和控制电路。
1. Lora芯片:Lora芯片是整个无线通信模块的核心部件,它采用了Lora调制解调技术,能够实现长距离的无线传输。
Lora芯片通常由射频前端和基带处理器组成。
射频前端负责无线信号的调制和解调,而基带处理器则负责数据的编码、解码和调度控制。
2. 天线:天线是Lora无线通信模块的重要组成部分,它负责发射和接收无线信号。
Lora通信模块通常采用半波长天线或全波长天线,以提高信号传输的效果。
天线的选择和布置对Lora通信的距离和可靠性有着重要影响。
3. 控制电路:控制电路是Lora无线通信模块的重要组成部分,它负责控制Lora芯片的工作状态和数据传输。
控制电路通常包括微处理器、存储器和外围接口电路等。
微处理器负责控制Lora芯片的工作模式和参数配置,存储器用于存储程序和数据,外围接口电路用于连接其他外部设备。
除了上述主要组成部分外,Lora无线通信模块还可能包括电源管理电路、外围传感器接口等。
电源管理电路负责为整个模块提供稳定的电源供应,以满足不同工作模式下的电能需求。
外围传感器接口可以将Lora通信模块与其他传感器设备连接起来,实现对外部环境的监测和数据采集。
总的来说,Lora无线通信模块的系统组成主要包括Lora芯片、天线和控制电路。
Lora芯片是核心部件,负责无线信号的调制解调;天线用于发射和接收无线信号;控制电路负责控制Lora芯片的工作状态和数据传输。
这些组成部分相互配合,共同实现了Lora无线通信的功能。
同时,根据具体应用需求,Lora无线通信模块还可以包括其他附加部件,如电源管理电路和外围传感器接口等。
通过这些组成部分的协同作用,Lora无线通信模块能够在远距离、低功耗、低速率的场景下实现可靠的无线通信。
433无线模块参数一、无线模块介绍433无线模块是一种常用的无线通信模块,主要用于远距离数据传输和通信。
无线模块是一种RF射频模块,采用433MHz频段进行通信,具有较好的穿透能力和稳定性。
下面将对433无线模块的主要参数进行详细介绍。
二、工作频率433无线模块的工作频率为433MHz,属于ISM(工业、科学和医疗)频段,在这个频段内无需申请专用频率,可以自由使用。
该频段具有较好的穿透能力,适用于远距离数据传输和通信。
三、通信距离433无线模块的通信距离是使用者在设计时需要考虑的重要参数之一。
通信距离受多种因素影响,如环境、障碍物、天线等。
一般情况下,433无线模块的通信距离在几十米到几百米之间,具体距离可以根据实际需求和设计进行调整。
四、传输速率433无线模块的传输速率是指单位时间内传输的数据量。
一般情况下,433无线模块的传输速率较低,一般在几千bps(比特每秒)到几十千bps之间。
传输速率的选择应根据实际需求,平衡数据传输速度和通信稳定性。
五、工作电压433无线模块的工作电压是指模块正常工作所需的电压范围。
一般情况下,433无线模块的工作电压在3.3V到5V之间,可以根据实际需求进行选择。
同时,还需要注意模块的工作电流,以保证系统正常运行。
六、接口类型433无线模块的接口类型是指模块与其他设备或系统之间的连接方式。
一般情况下,433无线模块采用串口(UART)接口进行数据传输和通信。
通过串口,可以方便地将模块与微控制器、单片机等设备进行连接和通信。
七、工作温度范围433无线模块的工作温度范围是指模块能够正常工作的温度范围。
一般情况下,433无线模块的工作温度范围在-40℃到85℃之间,适用于各种环境和应用场景。
八、功耗433无线模块的功耗是指模块在工作过程中所消耗的电能。
功耗的大小与模块的工作状态、传输速率、工作电压等因素有关。
一般情况下,无线模块的功耗较低,适用于对功耗要求较高的应用场景。
af790模块参数(实用版)目录1.AF790 模块概述2.AF790 模块的主要参数3.AF790 模块的应用领域正文【AF790 模块概述】AF790 模块是一款功能强大、性能稳定的无线通信模块,适用于各种物联网应用场景。
该模块支持多种行业标准协议,如 GPRS、3G、4G、5G 等,为用户提供高速、高效的数据传输服务。
AF790 模块还具有较小的体积、低功耗和优秀的抗干扰性能,能够在恶劣环境下稳定工作,满足各种物联网应用的需求。
【AF790 模块的主要参数】1.通信制式:支持 GPRS、3G、4G、5G 等多种通信制式,满足不同网络环境下的通信需求。
2.频段:支持全球主流频段,如 FDD-LTE、TDD-LTE、WCDMA、TD-SCDMA 等,适应全球范围内的无线通信需求。
3.速率:支持最高下行速率为 100Mbps,上行速率为 50Mbps,为用户提供高速数据传输服务。
4.工作电压:支持 3.3V-5V 宽电压范围,适应各种电源环境。
5.工作温度:-40℃至 +85℃,具有优秀的抗低温和高温性能。
6.接口:支持 USB、RS232、RS485 等多种接口,方便用户进行数据传输和设备配置。
【AF790 模块的应用领域】1.工业自动化:AF790 模块可应用于工业自动化设备,如 PLC、传感器等,实现远程监控和管理。
2.智能家居:AF790 模块可应用于智能家居设备,如智能音响、智能门锁等,实现家庭互联网的接入。
3.智能交通:AF790 模块可应用于智能交通设备,如车载终端、交通监控摄像头等,实现智能交通的管理和监控。
4.农业现代化:AF790 模块可应用于农业现代化设备,如智能灌溉系统、土壤监测设备等,实现农业生产的智能化管理。
5.医疗健康:AF790 模块可应用于医疗健康设备,如远程医疗诊断设备、健康监测设备等,实现医疗资源的高效利用。
电子产品中常见的通信模块介绍在如今的电子时代中,电子产品如手机、平板、智能手表等设备已经成为人们日常生活中不可或缺的工具。
然而,这些电子产品的智能化、便携化等功能离不开通信技术的不断进步。
下面我们来介绍一下电子产品中常见的通信模块。
一、蓝牙通信模块蓝牙通信模块是目前电子产品中常见的一种通信模块,其主要特点是简单易用、低功耗、短距离传输等。
蓝牙通信模块的应用范围非常广泛,如语音数据传输、安全连接、一键互传等方面,而且使用起来也十分方便。
二、Wi-Fi通信模块Wi-Fi通信模块是用于电子产品在局域网或互联网上进行数据传输的一种通信模块。
Wi-Fi通信模块使用无线电波通过无线局域网进行数据传输,其速度快、容易进行信息交换,被广泛用于智能家居、智能设备、智能手表等领域。
三、NFC通信模块NFC通信模块是一种近场通信技术,在电子产品附近的短距离内进行数据传输。
举个例子,当我们使用银行卡进行刷卡消费时,就需要通过NFC通信技术进行数据传输。
NFC通信模块在智能手机、平板电脑等设备中常被使用,其主要特点是操作简单、数据传输快捷、安全可靠等。
四、GPS通信模块GPS通信模块是为定位和导航而设计的通信模块,可实现定位、导航、地图等功能。
GPS通信模块在导航设备、智能手表、手机等设备中广泛应用,其主要特点是准确性高、适用性强等。
五、GPRS通信模块GPRS通信模块是一种可让设备通过移动通信网络与外部连接的通信模块。
GPRS通信模块在物联网设备、智能家居等领域中常被使用,其主要特点是传输速度快、连接外网可靠等。
六、4G LTE通信模块4G LTE通信模块是一种基于第四代通信技术的通信模块,其跑赢基于3G的移动通信网络,已经成为目前当下主流的通信技术。
4G LTE通信模块广泛应用于移动通讯设备、移动办公设备、平板电脑、车载设备等领域中,其主要特点是高速率、低时延、多用户支持等。
七、LoRa通信模块LoRa通信模块是一种低功耗、长距离数据传输技术,适用于大范围基于物联网应用场景。
无线通信模块原理
无线通信模块是一种用于实现信息传输的电子设备,通过无线电波将信息从一个设备传输到另一个设备。
其主要原理包括信号调制、发射、接收和解调。
信号调制是将数字信号转换为模拟信号的过程,常见的调制方法有调幅(AM)、调频(FM)和调相(PM)等。
调制后的模拟信号会通过发射机进行放大,并通过天线辐射出去。
发射机负责将调制后的信号转换为电磁波,并进行放大、滤波和频率选择等处理。
放大过程通过功率放大器实现,滤波和频率选择则是通过滤波器和频率合成器等部件完成的。
天线是无线通信模块的重要组成部分,它负责将发射机产生的电磁波辐射到空间中,并将接收到的电磁波传输到接收机中。
接收机则是接收器,负责将接收到的电磁波转换为模拟信号,并进行放大、滤波和解调等处理。
解调是将模拟信号转换为数字信号的过程,常见的解调方法有幅度解调(AM解调)、频率解调(FM解调)和相位解调(PM解调)等。
通过以上一系列的过程,无线通信模块能够实现传输信息的功能。
它被广泛应用于各种无线通信领域,如无线局域网(WLAN)、蓝牙、射频识别(RFID)和移动通信等。
无线通信模块分类以及优点物联网中涉及到的模块大多数是无线通信模块,简称无线模块。
无线通信模块的原理是将电磁波信号发送或者接收且转换成我们能理解的信息。
无线通信模块的作用是将物于物之间联系起来,让各类物联网终端设备实现信息传输能力,也让各种智能设备有一个物联网的信息接口。
在市面上常见的无线通信模块分为以下几种:1、无线数传模块,这种模块厂家已经做了单片机,并且写好了无线通信部分的程序,可直接通过串口收发数据,使用简单。
2、无线收发模块,一般要通过单片机控制无线收发数据,一般为FSK、GFSK调制模式。
3、ASK超外差模块,主要用在简单的遥控和数据传送。
无线通信模块的用处主要的用处就是通过无线技术进行数据传输,如云里物里的低功耗蓝牙模块实际应用包括:无人机控制、机器人控制、工业控制、数据采集等等。
物联网的智能家居的概念最近也比较火,也可以使用通信模块来实现这样的应用。
无线通信模块优势特点1、节约成本。
采用无线通信模块,可以建立无线数据传输方式,免去架设电缆或挖掘电缆沟的繁琐,节约了人力、物力的成本,解决了实际环境中难布线的问题。
2、建设工程周期短。
采用有线的方式需要架设长距离电缆,这个工程周期长可能需要几个月,但是使用无线通信模块简历无线数据传输的方式,只需要架设合适高度的天线,工程周期只要几天或几个星期。
相比之前,工程周期大大缩短了。
3、适应性较广泛。
有线通讯受到应用环境(山地、湖泊)的影响很大,而使用无线通信模块建立专用无线数据传输方式不受地理环境的限制,有更广泛的适应性。
4、拓展性好。
用户建立好通讯网络后,经常因为系统的需要增加新的设备。
如果用有线的方式,需要重新布线,可能会破坏原来的通讯线路,施工麻烦。
使用无线通信模块建立的无线数据传输方式,只需将新设备和无线通信模块相连接就可以实现系统扩充,相比直线有更好的拓展性。
以上就是工业无线通信模块的分类、用处和优势,通过使用模块进行无线数据传输,可以很方便的连接上设备,能够节约人力物力,并且对地理环境的适应性也比较好。
433无线模块参数433无线模块是一种常用的无线通信模块,具有一系列特定的参数和功能。
本文将介绍433无线模块的参数,包括频率、传输速率、调制方式、传输距离和工作电压等,并探讨其在实际应用中的优势和适用范围。
1. 频率433无线模块的频率通常为433MHz,属于超高频(UHF)无线通信频段。
这个频段在无线通信中被广泛应用,具有较好的穿透力和抗干扰能力,适用于远距离传输和障碍物穿越的场景。
2. 传输速率433无线模块的传输速率一般在1-10kbps之间,具体取决于所采用的调制方式和编码方式。
传输速率较低的特点使其适合于低功耗和简单数据传输的应用,如无线遥控、温湿度监测等。
3. 调制方式433无线模块常用的调制方式有OOK(On-Off Keying)、FSK (Frequency Shift Keying)和ASK(Amplitude Shift Keying)等。
OOK调制方式简单且功耗较低,FSK调制方式抗干扰能力较强,ASK调制方式传输距离较远。
不同的调制方式适用于不同的应用场景,可以根据实际需求选择合适的调制方式。
4. 传输距离433无线模块的传输距离与多种因素有关,包括天线增益、传输功率、环境干扰等。
一般情况下,433无线模块的传输距离可达几百米,但实际应用中可能会受到环境影响而有所降低。
为了确保稳定的传输距离,可以采用增加天线增益、增大传输功率或使用中继设备等方式进行增强。
5. 工作电压433无线模块的工作电压一般为3.3V或5V,具体取决于模块的设计和需求。
在使用时,需要根据实际情况选择合适的电源供应方式,确保模块正常工作。
433无线模块作为一种常用的无线通信模块,在实际应用中具有以下优势和适用范围:1. 易于使用:433无线模块通常具有简单的接口和配置方式,不需要复杂的调试和编程,适合初学者和非专业人士使用。
2. 成本低廉:相比其他无线通信技术,433无线模块的成本相对较低,可以在成本敏感的应用中得到广泛应用。
cc1100/RF1100SE、NRF905、NRF903、nRF24L01无线收发模块开发指南简介
cc1100/RF1100SE微功率无线数传模块
基本特点:
(1) 工作电压:~,推荐接近,但是不超过(推荐)
(2) 315、433、868、915MHz的ISM 和SRD频段
(3) 最高工作速率500Kbps,支持2-FSK、GFSK和MSK调制方式
(4) 可软件修改波特率参数,更好地满足客户在不同条件下的使用要求高波特率:更快的数据传输速率
低波特率:更强的抗干扰性和穿透能力,更远的传输距离
(5) 高灵敏度(下-110dBm,1%数据包误码率)
(6) 内置硬件CRC 检错和点对多点通信地址控制
(7) 较低的电流消耗(RX中,,,433MHz)
(8) 可编程控制的输出功率,对所有的支持频率可达+10dBm
(9) 无线唤醒功能,支持低功率电磁波激活功能,无线唤醒低功耗睡眠状态的设备
(10) 支持传输前自动清理信道访问(CCA),即载波侦听系统
(11) 快速频率变动合成器带来的合适的频率跳跃系统
(12) 模块可软件设地址,软件编程非常方便
(13) 标准DIP间距接口,便于嵌入式应用
(14) 单独的64字节RX和TX数据FIFO
(15) 传输距离:开阔地传输300~500米(视具体环境和通信波特率设定情况等而定)
(16) 模块尺寸:29mm *12mm( 上述尺寸不含天线,标配4.5CM长柱状天线)
cc1100/RF1100SE微功率无线数传模块应用领域:极低功率UHF无线收发器,315/433/868/915MHz的ISM/SRD 波段系统,
AMR-自动仪表读数,电子消费产品,远程遥控控制,低功率遥感勘测,住宅和建筑自动控制,无线警报和安全系统,
工业监测和控制,无线传感器网络,无线唤醒功能,低功耗手持终端产品等
详细的cc1100/RF1100SE模块开发文档可到下载
NRF905无线收发模块
基本特点:
(1) 433Mhz 开放ISM 频段免许可证使用
(2) 接收发送功能合一,收发完成中断标志
(3) 170个频道,可满足多点通讯和跳频通讯需求,实现组网通讯,TDMA-CDMA-FDMA
(4) 内置硬件8/16位CRC校验,开发更简单,数据传输可靠稳定
(5) 工作电压,低功耗,待机模式仅
(6) 接收灵敏度达-100dBm
(7) 收发模式切换时间< 650us
(8) 每次最多可发送接收32字节,并可软件设置发送/接收缓冲区大小2/4/8/16/32字节
(9) 模块可软件设地址,只有收到本机地址时才会输出数据(提供中断指示),可直接接各种单片机使用,软件编程非常方便
(10) 最大发射功率10毫瓦,发射模式:最大电流<30mA;接收模式:电流
(11) 内置SPI接口,也可通过I/O口模拟SPI实现。
最高SPI时钟可达10M
(12) 尺寸小巧38mm*44mm(最宽处);标准DIP 间距接口,便于嵌入式应用
(13) 发射速率5 0 Kbps,内置PCB板载天线,空旷通讯距离可达100米左右
NRF905无线收发模块应用领域:
中远距离无线遥控、工业控制、无线抄表、无线数传/无线通讯/无线收发等
详细的NRF905模块开发文档可到下载
nRF24L01模块
基本特点:
1.全球开放ISM 频段免许可证使用;
2.最高工作速率2Mbps,高效GFSK调制,抗干扰能力强,适合工业控制场合;
3.125 频道,满足多点网络通信需要;
4.内置硬件8/16位CRC校验和点对多点通信地址控制,结合TDMA-CDMA-FDMA原理,可实现无线网络通讯。
5.低功耗- 工作,待机模式下状态仅为1uA ;
6.模块可软件设地址,只有收到本机地址时才会输出数据(提供中断指示),可直接接各种单片机使用,软件编程非常方便;
7.收发完成中断标志,每次最多可发28字节;
8.内置专门稳压电路,使用各种电源包括DC/DC 开关电源均有很好的通信效果;
9.标准DIP间距接口(5*2),便于嵌入式应用;
10.CLK,DATA,DR三线接口,软件编写简单;
11.双通道数据接收,标配外置柱状天线,开阔地无干扰条件通信距离可达100米;由于无线传输容易受到外接的干扰,
传输的可靠性和实际传输距离会有一定的影响
12.模块尺寸:31mm * 17mm * 1mm(尺寸不含外置天线,标配4.5CM柱状天线)
nRF24L01模块应用领域:
车辆监控、遥控、遥测、小型无线网络、无线门禁控制系统、小区短距离传呼、工业数据采集系统、无线标签、身份识别、
非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、
无线数字音频、数字图像传输等
详细的nRF24L01模块开发文档可到下载
NRF903模块
基本特点:
(1) 433Mhz 开放ISM 频段免许可证使用
(2) 最高工作速率50kbps,高效GFSK调制,抗干扰能力强,特别适合工业控制场合
(3) 125 频道,满足多点通信和跳频通信需要
(4) 内置硬件CRC 检错和点对多点通信地址控制
(5) 低功耗工作,待机模式下状态仅为
(6) 收发模式切换时间< 650us
(7) 模块可软件设地址,只有收到本机地址时才会输出数据(提供中断指示),可直接接各种单片机使用,软件编程非常方便
(8) TX Mode: 在+10dBm情况下,电流为40mA; RX Mode: 14mA
(9) 标准DIP间距接口,7X2pin, 硬件管脚兼容RF905SE,无需修改底板,只需要升级软件即可
(10) RFModule-Quick-DEV 快速开发系统,含开发板
(11) 增加了电源切断模式,可以实现硬件冷启动功能!
(12) SPI接口—功能强大、编程简单,与RF905SE编程接口类似。
(13) 增加了RSSI功能,通过SPI接口可以获取当前接收到的信号强度(0-255),可以供当前设备做出决策,比如低于某个数值50可以报警,提示用户当前信号质量比较低等。
(14) 开阔地传输距离达400-500米!若配我们公司专门的高增益吸盘天线,开阔地最大传输距离可以达600米!
(15) 尺寸(不含天线):38*22mm ,板厚:1mm
应用领域:
车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、
小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、
数字音频、数字图像传输等。
