喷油泵试验台操作规程

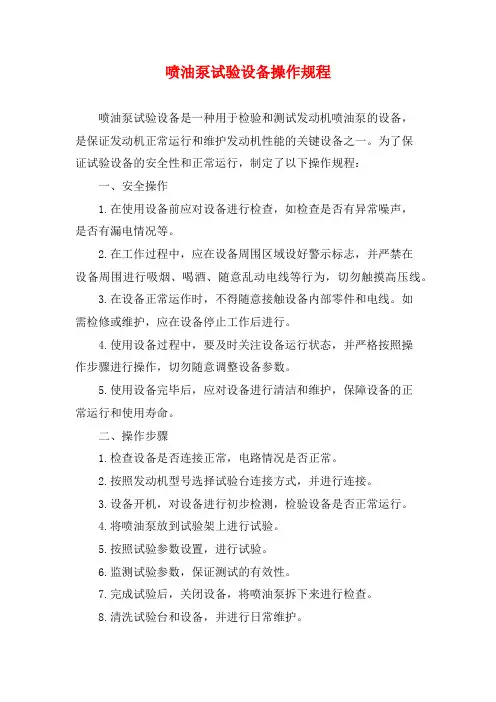

喷油泵试验设备操作规程喷油泵试验设备是一种用于检验和测试发动机喷油泵的设备，是保证发动机正常运行和维护发动机性能的关键设备之一。

为了保证试验设备的安全性和正常运行，制定了以下操作规程：一、安全操作1.在使用设备前应对设备进行检查，如检查是否有异常噪声，是否有漏电情况等。

2.在工作过程中，应在设备周围区域设好警示标志，并严禁在设备周围进行吸烟、喝酒、随意乱动电线等行为，切勿触摸高压线。

3.在设备正常运作时，不得随意接触设备内部零件和电线。

如需检修或维护，应在设备停止工作后进行。

4.使用设备过程中，要及时关注设备运行状态，并严格按照操作步骤进行操作，切勿随意调整设备参数。

5.使用设备完毕后，应对设备进行清洁和维护，保障设备的正常运行和使用寿命。

二、操作步骤1.检查设备是否连接正常，电路情况是否正常。

2.按照发动机型号选择试验台连接方式，并进行连接。

3.设备开机，对设备进行初步检测，检验设备是否正常运行。

4.将喷油泵放到试验架上进行试验。

5.按照试验参数设置，进行试验。

6.监测试验参数，保证测试的有效性。

7.完成试验后，关闭设备，将喷油泵拆下来进行检查。

8.清洗试验台和设备，并进行日常维护。

三、设备维护1.每天设备使用完毕后，应进行清洗和检查设备运行状态，检查设备有无异常现象。

2.定期更换设备滤网、电极和电线等易损件，并做好维护和保养。

3.根据设备使用情况和厂家要求，定期对设备进行维修和保养。

4.设备放置时，应进行防潮、防尘等处理。

综上所述，对于喷油泵试验设备的正常运行和保障设备的寿命，必须严格按照上述操作规程进行操作和维护，而安全操作更是我们习以为常的要求，务必要在设备的各种操作中遵循，确保设备操作的安全性。

喷油器雾化试验台使用规程一、设备主要技术参数和允许的极限参数输入电源： AC380V，50Hz，2kVA液压系统压力范围： 0.3～6.3MPa被试件夹紧作用力： 21～45kN试验台自密封性能（在40MPa下）压力降： <1MPa/3min油箱容积：液压箱75L，燃油箱34L试验台外形尺寸： 1200×900×1500mm二、交接使用的规定(单班作业)三、操作设备的步骤1. 操作前的准备a)试验台后面燃油喷射烟雾排放伸缩管（自备）将燃油烟雾引至室外，检查排放效果是否良好。

b)电源线由试验台底座孔引入，采用三相四线制，单根导线的截面积不应小于1.5mm2，接于电源开关输入端。

c)打开试验台盖板，向液压油箱内注入适量经过过滤的液压油，采用YA-N32或N46牌号的普通油即可。

向燃油箱内注入经过良好沉淀过滤的柴油与机油的混合油（推荐混合比：8：3）。

d)接通电源后，试验台左右数字显示屏应显示“0000”。

启动油泵电机，检查油泵转向，按操作面板上的文字标识进行试操作，空运行，各相对运动部件应自如、无阻滞，电动机、油泵运行无噪音，数字显示应正常。

2. 操作顺序a)按1键可进入开启压力检测试验状态，即启喷压力试验，压力显示窗显示每次启喷时的压力峰值，使用者可与指针式压力表所显示的动态压力值相互对照，缓慢精确调整被试件的启喷压力。

b)按2键进入喷射性能试验状态，这时左显示窗口显示喷射频率，亦即喷射速度，右窗口显示“喷射次数”。

c)按3键可进入DF4、DF11等机车柴油机用喷油器密封试验状态。

d)按4键可进入DF4D等机车柴油机用Bryce T字型系列NTDL喷油器密封试验状态。

e)按5键进入运行压力显示状态，此时左数显窗显示当前瞬时燃油压力值，使用者可与指针式压力表对照使用。

f)按6键查阅当前检测结果。

g)按7键可将试验中的检测数据通过串行通讯口向上位计算机发送。

h)按8键可进入参数设定状态，可对年月日时分秒、设备地址、通讯波特率等参数进行设置。

操作规程编号：LX-FS-A45440 喷油泵试验台操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑喷油泵试验台操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

一、操作者要熟悉试验台的结构、工作原理和操作方法；二、试验台要放在空气干燥、远离易燃易爆等危险品和不易遭风沙尘埃的房间，并要注意防火；三、试验台正式运转前，要认真检查油管有无裂损，油封、接头是否松动、漏油。

但对主电机和工作台不能随意拆卸，同时检查零线，一定要接在“0”端子上；四、试验前，机器要进行试运转，待机器运转正常后，把高压油泵夹紧，方能进行试验；五、试验时，若发现异常现象，应立即停机检查，待故障排除后，方能重新开机；非操作人员严禁靠近工作台；六、停机前，一定要将转速调低后再停机；七、试验完毕后，应切断电源总闸并对试验台进行清洁、润滑；八、试验用油必须为清洁的、适合当地气候条件的柴油。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

喷油泵试验设备操作规程1.引言喷油泵作为柴油发动机燃油系统的核心部件，是汽车行业重要的零部件之一。

在生产、维修、保养和改装中，喷油泵试验是确保系统正常运转的重要措施之一。

本文档旨在规范喷油泵试验设备的操作流程，提高设备的利用率和安全性，并确保设备的正常运转。

2.适用范围本操作规程适用于喷油泵试验设备的操作人员，旨在规范，在试验喷油泵时确保设备的安全操作和准确的测试结果。

3.设备介绍喷油泵试验设备主要由液压装置、控制系统、驱动系统、传感器、数据采集系统和处理软件等组成。

以下是设备的基本功能和组成部分：3.1 设备功能•检验燃油喷嘴的喷油量和爆震形式•检验喷油泵输出压力、输出量和导向阀控制压力是否正常•检测喷油泵的密封性3.2 设备组成部分•液压装置：提供设备所需的工作压力和流量。

•控制系统：采用PLC控制器，控制器的控制程序可以自动完成设备的操作。

•驱动系统：采用电机进行驱动。

•传感器：可以检测泵的输出压力、流量、速度等参数。

•数据采集系统：可以通过传感器采集一些参数。

•处理软件：用于处理数据和维护和管理设备。

4. 设备安全操作规程在进行喷油泵试验设备操作之前，操作人员必须了解设备的构造和基本原理，并熟练掌握设备的连接、调整和操作，避免操作不当导致设备故障。

4.1 设备检验在进行操作前，必须对设备进行详细检查和维护。

检查完成后，必须开机预热，确保各部门设备正常运转，工作压力在正常范围内。

4.2 设备连接设备的连接必须严格按照设备连接图进行连接，避免连接错误所引起的设备故障。

在进行连接之前，必须保证各部分设备关闭，并且以正确的方式连接管道和阀门。

4.3 操作流程4.3.1 打开主电源，等待5秒钟；4.3.2 操作面板上，按照测试的需要选择合适的模式；4.3.3 启动高压泵进气，启动液压泵，按下系统治理开关;4.3.4 检查喷油泵是否正常运转，如正常运转，则显示所需的喷油量；4.3.5 通过检查数据，判断测试结果是否合格。
