5800隧道三心圆超欠挖程序

  • 格式：doc
  • 大小：140.50 KB
  • 文档页数：13

5800隧道三心圆超欠挖程序点击：176 次添加日期：2012-07-22 [ 打印] [ 收藏] [ 关闭]【举报老板技巧】充分掌握黑心老板拒发薪水证据,绝对保护举报者的身份信息，请加QQ：55136901、ECDM(二衬断面检查子程序，结合后面附图理解)“SCGC”?→CIf C<H+0.3:Then √((H+1.1-C)2+(Abs(Z[4]-2.5)-3.932)2)-2.5→A:Abs(Z[4]-2.5)-(3.932+√(2.52-(H+1.1-C)2)→B“R=”:A◢“B=”:B◢Else √((C-H-2.43)2+(Z[4]-2.5)2)-6.7→A: “R=”:A◢IfEnd（所用字母：C H A B）2、FSFYCX（反算放样程序：输入实测点X、Y坐标及实测高程C，求隧道超欠挖值或边坡开挖值）Lb1 B“SCX”?E: “SCY”?Q:E→Z[1]:Q→Z[2]:提示输入实测X、Y坐标Prog “ZB”Lb1 C(X-Z[1]) sin(U-90)-(Y-Z[2])cos(U-90)→Z[10]：试算点与实测点的连线在线路中线上的投影长度，当计算精度小于或等于0.001即1mm时输出计算结果，否则继续计算直至满足精度为止。

If Abs(Z[10])≤0.001:Then K+Z[10]→K:Pol(Z[1]-X,Z[2]-Y):”Z[4]=”:-Icos(J-U+90)→Z[4]◢“K=”:K◢Prog “GCJS”: Prog “ECDM”:Goto B:Else K+Z[10]→K: Prog“ZB”:Goto C:IfEnd(所用字母：E Q X Y U K)3、GCJS（高程计算子程序）26+6D→Z:Lb1 1:Prog “SQXYS”:K-O→L:If K≤O:Then F+AL→H:Else If K≤O+2T:Then F+AL+WLL÷R÷2÷Abs(W)→H:Else Z+3→Z:If Z≤23+6D+3G:Then Goto 1:Else Z-3→Z:Prog “SQXYS”:Z[Z+4]+B(K-O-T)→H:IfEnd(所用字母：Z O K F A L H T R W D)4、GCJSZCX（高程计算主程序）Lb1 C“K=”? →K:Prog “GCJS”:”H=”:H◢Goto C(所用字母：K H)5、SQXYS（竖曲线要素计算子程序）(Z[Z+4]-Z[Z+1])÷(Z[Z+3]-Z[Z])→A:(Z[Z+7]-Z[Z+4])÷(Z[Z+6]-Z[Z+3])→B:B-A→W:Z[Z+5]→R:Abs(0.5RW)→T:Z[Z+3]-T→O:Z[Z+4]-AT→F:A、B：竖曲线前后坡度计算，其余请参看竖曲线计算公式(所用字母：A B W T F Z R)6、KWDM（开挖断面计算子程序，结合后面附图理解）“KWBJ-R”? →R:”SCGC”?C:If C≤H+2.43-Rsin(13°10°9°):Then Abs(Z[4]-2.5)-(R-0.45(H+2.43-RSin(13°10°9°)-C) ÷2.1)→B:”B=”:B◢Else If C≤H+2.43+R:Then√((Z[4]-2.5)2)+(C-H-2.43)2)-R→A:Abs(Z[4]-2.5)-√(R2-(C-H-2.43)2)→B:C-H-2.43-√(R2-(Z[4]-2.5)2)→V:“R=”:A◢“B=”:B◢“V=”:V◢Else C-H-2.43-√(R2-(Z[4]-2.5) 2)→V: “V=”:V◢IfEnd（所用字母：R C H A B V）7、SJK 30（平曲线及竖曲线数据库程序，投影面高程为30米，红色部分为竖曲线）7→D: 10→G :30+6D+3G→DimZ:10→Z[1]:3433109.5170→Z[20]:3429407.741→Z[21]:3426833.089→Z[22]:3424404.600→Z[23]:3421023.289→Z[24]:3417221.367→Z[25]:3414448.180→Z[26]:3403462.4596→Z[27]:3405098.748→Z[28]:502494.2176→Z[29]:502639.171→Z[30]:503107.984→Z[31]:503310.589→Z[32]:503948.482→Z[33]:504343.928→Z[34]:505035.224→Z[35]:509994.4824→Z[36]:509997.8856→Z[37]:9000→Z[38]:9000→Z[39]:9000→Z[40]:10000→Z[41]:9000→Z[42]:9000→Z[43]:7000→Z[44]:490→Z[45]:490→Z[46]:490→Z[47]:430→Z[48]:490→Z[49]:490→Z[50]:670→Z[51]:490→Z[52]:490→Z[53]:490→Z[54]:430→Z[55]:490→Z[56]:490→Z[57]:670→Z[58]:1139000→Z[59]:1141824.092→Z[60]:1144638.005→Z[61]:1147045.518→Z[62]:1150566.149→Z[63]:1154138.336→Z[64]:1156817.127→Z[65]:1170598.039→Z[66]:1173840.340→Z[67]:1138090→Z[68]:77.040→Z[69]:1140000→Z[71]:71.310→Z[72]:30000→Z[73]:1141600→Z[74]:61.710→Z[75]:30000→Z[76]:1142900→Z[77]:45.460→Z[78]:30000→Z[79]:1143950→Z[80]:42.100→Z[81]:30000→Z[82]:1145400→Z[83]:47.755→Z[84]:30000→Z[85]:1147800→Z[86]:51.355→Z[87]:30000→Z[88]:1149300→Z[89]:44.005→Z[90]:30000→Z[91]:1153500→Z[92]:53.245→Z[93]:30000→Z[94]:1156300→Z[95]:72.125→Z[96]:30000→Z[97]:1156300→Z[98]:79.325→Z[99]:30000→Z[100]:1157980→Z[101]:49.085→Z[102]（所用字母：D、G）8、SJK90（平曲线及竖曲线数据库程序，投影面高程为90米，红色部分为竖曲线）2→D: 2→G :30+6D+3G→DimZ:2→Z[1]:44381.669→Z[20]:39644.955→Z[21]:36290.557→Z[22]:33141.9901→Z[23]:1072.7059→Z[24]:2635.9640→Z[25]:2370.9500→Z[26]:2494.2410→Z[27]:7000→Z[28]:9000→Z[29]:670→Z[30]:490→Z[31]:670→Z[32]:490→Z[33]:1127535.872→Z[34]:1130778.084→Z[35]:1135073.865→Z[36]:1139000→Z[37]:1132900→Z[38]:102.26→Z[39]:1134650→Z[41]:67.260→Z[42]:30000→Z[43]:1138000→Z[44]:77.310→Z[45]:30000→Z[46]:1139955→Z[47]:71.445→Z[48]:（所用字母：D、G）9、SWKZSJK5（石武客专数据库，红色部分为竖曲线，）7→D: 8→G: 30+6D+3G→DimZ:71955.5972→Z[20]:71428.348→Z[21]:64928.597→Z[22]:60648.194→Z[23]:58890.534→Z[24]:56131.938→Z[25]:50547.524→Z[26]:47965.040→Z[27]:47303.7078→Z[28]:652.0165→Z[29]:709.292→Z[30]:1017.189→Z[31]:938.295→Z[32]:812.152→Z[33]:813.346→Z[34]:462.228→Z[35]:456.788→Z[36]:517.0987→Z[37]:12000→Z[38]:11000→Z[39]:12000→Z[40]:12000→Z[41]:12000→Z[42]:12000→Z[43]:9000→Z[44]:330→Z[45]:370→Z[46]:330→Z[47]:330→Z[48]:330→Z[49]:330→Z[50]:490→Z[51]:330→Z[52]:370→Z[53]:330→Z[54]:330→Z[55]:330→Z[56]:330→Z[57]:490→Z[58]:1099872.681→Z[59]:1099872.681→Z[60]:1106362.974→Z[61]:1110706.287→Z[62]:1112355.010→Z[63]:1115166.386→Z[64]:1120776.803→Z[65]:1123224.207→Z[66]:1124551.665→Z[67]:1104639→Z[68]:113.4094→Z[69]:1104900→Z[71]:109.390→Z[72]:30000→Z[73]:1105900→Z[74]:111.390→Z[75]:30000→Z[76]:1106900→Z[77]:93.390→Z[78]:25000→Z[79]:1109400→Z[80]:73.390→Z[81]:30000→Z[82]:1112050→Z[83]:98.035→Z[84]:25000→Z[85]:1113900→Z[86]:84.190→Z[87]:30000→Z[88]:1116500→Z[89]:113.310→Z[90]:30000→Z[91]:1117700→Z[92]:110.910→Z[93]:30000→Z[94]:1122700→Z[95]:165.910→Z[96]:（所用字母：D、G）10、XLZB（线路坐标计算主程序）“1.ZX 2.BX”?→O: 提示选择：计算线路中线还是边线0→Q：Lb1 1If O≠1:Then “L”? →Q:”PJ”? →J:IfEnd：如选择边线提示输入宽度及偏角，宽度始终输正值，偏角右法线输+90，左法线输-90Prog “ZB”X+Rec(Q,U+J) →XY+J→Y“X=”:X◢“Y=”:Y◢If O=1:Then “QXFWJ=”:U▲DMS◢IfEnd：当计算中线时，会显示该点的切线方位角Goto 111、PQXYS（平曲线要素计算子程序）Z[V+2D+3] →R (调入半径)Z[V+3D+3] →L（调入第一缓和曲线长度）Z[V+4D+3] →M（调入第二缓和曲线长度）Pol(Z[V+1]-Z[V],Z[V+D+3]-Z[V+D+2])（交点前方位角，前进方向）J→A:Pol(Z[V]-Z[V-1],Z[V+D+2]-Z[V+D+1])（交点后方位角，前进方向）A -J→C:J→A:If C<-180:Then 1→N:ElseI if C<0: Then -1→N :Else if C<180:Then 1→N:Else -1→N:IfEnd （左右转参数计算，N=1右转，N=-1左转）If Abs(C) >180:Then 360-Abs(C) →C :If ENDAbs(C)→CL÷2-L^(3)÷240÷R2→Z[16]M÷2-M^(3)÷240÷R2→Z[17]L2÷24÷R→Z[18]M2÷24÷R→Z[19](Z[19]-Z[18])÷2÷tan(C÷2)→P(Z[18]+Z[19]+2R)tan(C÷2)÷2→Z[7]P+Z[7]+Z[16]→TZ[7]-P+Z[17]→PπRC÷180+(L+M) ÷2→Z[7]注：其余公式请参照不等长缓和曲线计算公式12、ZB（坐标计算子程序）Lb1 D22→W:?KLb1 2If K<Z[24+5D] Or K>Z[25+6D]:Then “OUT OF RANGE”◢Goto D: IfEnd:(里程计算超限提示)If K≤Z[W+5D+4]:Then W-1→V:Else W+1→W:Goto 2:IfEnd:（判断所输入里程对应的交点编号）Prog “PQXYS”Z[V]-Rec(T,A)→Z[14]Z[V+D+2]-J→Z[15]If K>1138800.074 And K<1139000:Then K+0.074→K:IfEnd（断链处理）If K=1139000 And D=2:Then K+0.074→K:IfEnd（断链处理）K-Z[V+5D+4] →SA→BIf S≤0:Then Z[14]+Scos(B)→X：（第一直线段坐标计算）Z[15]+Ssin(B) →YB→U:Goto 7:IfEndZ[14]→X:Z[15]→YIf S≤L:Then 1→H:Goto 4:IfEnd：（第一缓和曲线段坐标计算）If S≤Z[7]-M:Then 1→H:Goto 5:IfEnd：（圆曲线段坐标计算）A+NC→BIf S≤Z[7]:Then Z[7]-S→S:Z[V]+Rec(P,B)→X:Z[V+D+2]+J→Y:-1→H:M→L:Goto 4:Z[V+3D+3] →L:IfEnd：（第二缓和曲线段坐标计算）Z[V]+Rec(P+S-Z[7],B) →X:Z[V+D+2]+J→Y:B→U:Goto 7：（第二直线段坐标计算）LB1 4（缓和曲线计算公式）S^(3)÷6÷R÷L-S^(7)÷336÷R^(3)÷L^(3)→IS-S^(5)÷40÷R2÷L2→JB+90NHS2÷π÷R÷L→U:G oto 6Lb1 5（圆曲线计算公式）90(2S-L) ÷π÷R→UR(1-cos(U))+Z[18]→IRsin(U)+Z[16]→JB+180N(S-L÷2)÷π÷R→ULb1 6Pol(J,I):NHJ+B+90(H-1)→JRec(I,J)+X→XY+J→YLb1 7If U<0:Then U+360°→U:IfEnd13、ZBFS（坐标反算：已知两点坐标求距离及方位角）Lb1 0“X1”?X: “Y1”?Y:”X0”?D:”Y0”?G:Pol(X-D,Y-G):If J<0:Then J+360→J:IfEnd“JL=”:I◢“FWJ=”:J▲DMS◢Goto 014、ZBZS（坐标正算：已知起点坐标、距离及方位角求终点坐标）Lb1 0“X0=”?C:”Y0=”?D:”JL=”?E:”FWJ=”?F:Rec(E,F):C+I→X:D+J→Y:“X=”:X◢“Y=”:Y◢Goto 015、ZSFYCX（正算放样程序：已知里程、宽度求距离及方位角）“ZJX=”?→Z[1]：提示输入置镜点X坐标“ZJY=”?→Z[2]：提示输入置镜点Y坐标Lb1 A“FY:1.ZX 2.BX”?→O：提示选择是放样中线还是边线，1为中线、2为边线If O≠1:Then “KD=”?→Q:”PJ=”?→J:IfEnd：放样边线提示输入宽度及偏角Prog “ZB”X+Rec(Q,U+J)→XY+J→YPol(X-Z[1],Y-Z[2])If J<0:Then J+360→J:IfEnd“S=”:I◢“A=”:J▲DMS◢Goto A三心圆开挖放样程序“ZDKW”（也可用于多心圆、同心圆）：请结合后面所附示意图理解！｛CR｝:C“△H”:Z[9]+C≤H+h1+RSinα＝＞A=√((Abs(Z[4]±Z[8]×?)+d)2+(Z[9]+C－H－h2)2) －R－r1▲B=Abs(Z[4] ±Z[8]×?)+d－√(（R+ r1）2－(Z[9]+C－H－h2)2) ▲V=Z[9]+C-H-h2-√((R+r1)2－(Z[4] ±Z[8]×?)2) ▲≠＞Z[9]+C≤H+h1+R ＝＞A=√((Abs(Z[4] ±Z[8]×?) 2+(Z[9]+C－H－h1)2) －R▲B=Abs(Z[4] ±Z[8]×?)－√(R2－(Z[9]+C－H－h1)2) ▲V=Z[9]+C-H-h1-√(R2－(Z[4] ±Z[8]×?)2) ▲≠＞V=Z[9]+C－H－h1－√(R2－Abs(Z[4] ±Z[8]×?) 2) ▲△△C (显示为△H)：实测点至仪器中心的高差（如直接输入高程，则将C“△H”改为C“SCGC”，且程序中的Z[9]+C就直接用C代替）R：开挖半径（O1）Z[9]：仪高（直接输实测高程时不用）A：实测点半径与设计半径之差值（径向），+超挖，—欠挖B：实测点与设计点之差值（水平方向），+超挖，—欠挖V：实测点与设计点之竖向距离r1：O1与O2(O3)之差h1：圆心O1至设计高程点的距离,h2：圆心O2（O3）至设计高程点的距离H：实测点设计高程，由高程子程序带入Z：须预先置入扩展变量中，Defm 15d：偏移两圆心（O2、O3）与隧道中线之水平距离？：线路中线与隧道中线之偏移距离Z[8]：左右线判断变量（分离式双线隧道）及隧道左右偏判断变量（相对线路设计中心线）平曲线及竖曲线数据库设置表（n个平交点）1、平曲线数据库设置表注：1、从Z[20]开始存储数据，是为了留出前面的扩展变量作为其他变量使用，以补充变量A-Z之不足，当然也可以从Z[30]、 Z[40]开始，留出更多的变量供使用，只需根据上面表格作相应调整。

合集下载

5800隧道超欠挖程序(新版本)

5800隧道超欠挖程序(新版本)

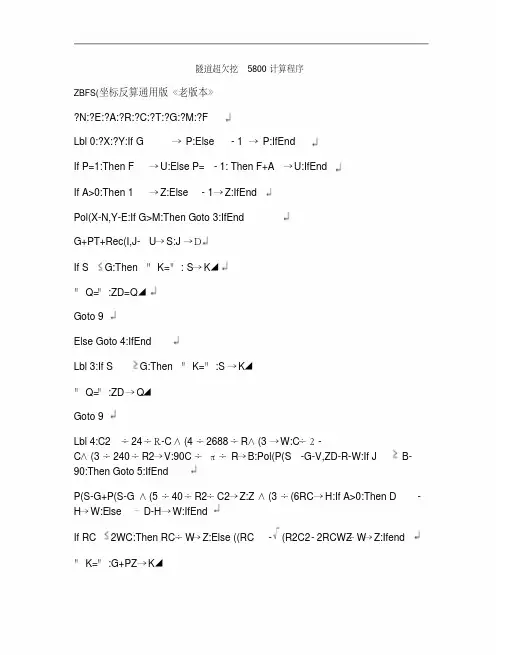

隧道超欠挖5800计算程序ZBFS(坐标反算通用版《老版本》?N:?E:?A:?R:?C:?T:?G:?M:?FLbl 0:?X:?Y:If G → P:Else -1 → P:IfEndIf P=1:Then F→U:Else P=-1: Then F+A→U:IfEndIf A>0:Then 1→Z:Else -1→Z:IfEndPol(X-N,Y-E:If G>M:Then Goto 3:IfEndG+PT+Rec(I,J-U→S:J→ＤIf S G:Then ＂K=＂:S→K◢＂Q=＂:ZD=Q◢Goto 9Else Goto 4:IfEndLbl 3:If S G:Then ＂K=＂:S→K◢＂Q=＂:ZD→Q◢Goto 9Lbl 4:C2÷24÷Ｒ-C∧(4÷2688÷R∧(3→W:C÷２-C∧(3÷240÷R2→V:90C÷π÷R→B:Pol(P(S-G-V,ZD-R-W:If J B-90:Then Goto 5:IfEndP(S-G+P(S-G∧(5÷40÷R2÷C2→Z:Z∧(3÷(6RC→H:If A>0:Then D-H→W:Else –D-H→W:IfEndIf RC2WC:Then RC÷W→Z:Else ((RC-(R2C2-2RCWZ÷W→Z:Ifend＂K=＂:G+PZ→K◢K-PZ∧(5÷(40R2C2→V:Z∧(3÷(6RC→H:If A<0:Then -1→Z:Else1→Z:IfEnd((S-V2+(ZD-H2→W:If ZD H:Then ＂Q=＂:W→Q◢Else ＂Q=＂:-W→Q◢IfEndGoto 9Lbl 5(90+Jπ÷180-C÷(2R→J:If RJ P(M-G-2C: Then Goto 6:Ifend＂K=＂:G+P(C+JR→K◢＂Q=＂:R-I→Q◢Goto 9Lbl 6:Pol(P(S-G-T,ZD:M-P(T-Rec(I,J-Abs(A→O:If G>M:Then Goto 7:IfEndIf O>M:Then ＂k=＂:O→K◢＂Q=＂J→Q◢Goto 9Else Goto 8Lbl 7:If O M:Then ＂K=＂:O→K◢＂Q=＂:J→Q◢IfendGoto 9Lbl 8:P(M-O+P(M-O∧(5÷(40R2C2→Z:Z∧(3÷(6RC→H:J-H→W:If RC<2WZ:Then RC÷W→Z:Else((RC-((R2C2-2RCWZ÷W→Z:IfEnd＂K=＂:M-PZ→K◢K-PZ∧(5÷(40R2C2→V:Z∧(3÷(6RC→H:((O-V2+(J-H2→W:If J H:Then＂Q=＂:W→Q◢Else ＂Q=＂:-W→Q◢IfEndGoto 9Lbl 9:?Z:?S:＂Q=＂357.957（变坡点高程）+(K-26966（里程）×0.02098（坡度）+S→O◢O-Z-S→B:＂P=＂: ((5.3+Q2+B2-S→P◢Goto 0ZBZS(坐标正算通用版?D:?A:?R:?C:C2÷24÷Ｒ-C∧(4÷2688÷Ｒ∧(3→P:C÷２-C∧(3÷240÷R2→Q:90C÷π÷R→B(R+Ptan(Abs(A÷2+Q→T:(R+P÷cos(A÷２-R→J:(Abs(-A-(2BπR÷180+2C→L: ＂G＂:D-T→G◢＂H＂:G+C→H◢G+L÷2→W: ＂Z＂:G+L-C→Z◢＂M＂:G+L→M◢?N:?Z:?I:?F:If A<0:Then-1→S:Else 1→S:IfEndF+A÷2+90S→U:J+R→V: ＂B＂:N+Vcos(U→B: ＂O＂:E+Vsin(U→ＯLbl 1:?K:If K G:Then G+T-K→L:F+180→V:F→U:Goto 2:IfEndIf K H:Then K-G→L:L-L∧(5÷90÷(RC2→V:30SL2÷（πRC→L:F+180→P:F+L→Q:F+3L→U:Goto4:IfEndIf K Z:Then F+A÷2+180+90S+(K-W×180S÷(Rπ→L:L+90S→U:Goto 5:IfEndIf K M:Then M-K→L:L-L∧(5÷90÷(RC2→V:30SL2÷（πRC→L:F+A→P:F+A+180-L→Q:F+A-3L→U:Goto 4:IfEndIf K>M:Then K-M+T→L:F+A→V:V→U:Goto 2:IfEndLbl 2:＂X=＂:N+Lcos(V→X◢＂Y=＂:E+Lsin(V→Y◢Goto 6Lbl 3:?Q:＂X=＂:X+Qcos(U+90→X◢＂Y=＂:Y+Qsin(U+90→Y◢Goto 1Lbl 4:＂X=＂:N+Tcos(P+Vcos(Q→X◢＂Y=＂:E:+Tsin(P+Vsin(Q→Y◢Goto 6Lbl 5:＂X=＂:B+Rcos(L→X◢＂Y=＂:O+Rsin(L→Y◢Goto 6Lbl 6:I=1Goto 3◢Goto 1使用说明：反算说明：1、N：交点X坐标， E：交点Y坐标。

CASIO_fx5800计算器_隧道三心圆超欠挖计算程序

CASIO_fx5800计算器_隧道三心圆超欠挖计算程序

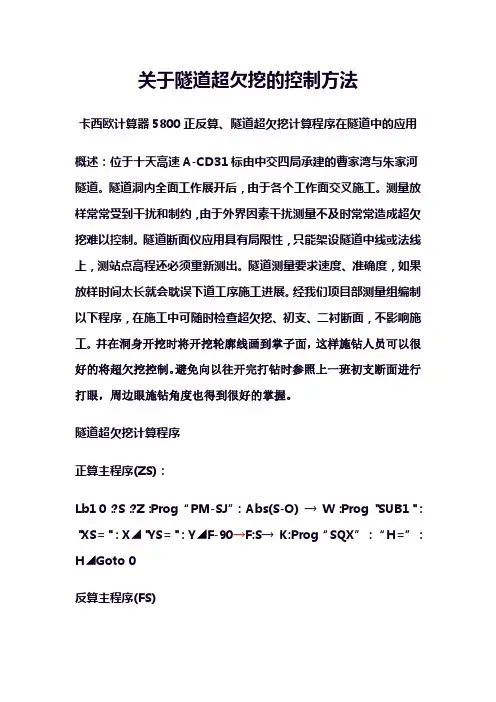

关于隧道超欠挖的控制方法卡西欧计算器5800正反算、隧道超欠挖计算程序在隧道中的应用概述：位于十天高速A-CD31标由中交四局承建的曹家湾与朱家河隧道。

隧道洞内全面工作展开后，由于各个工作面交叉施工。

测量放样常常受到干扰和制约，由于外界因素干扰测量不及时常常造成超欠挖难以控制。

隧道断面仪应用具有局限性，只能架设隧道中线或法线上，测站点高程还必须重新测出。

隧道测量要求速度、准确度，如果放样时间太长就会耽误下道工序施工进展。

经我们项目部测量组编制以下程序，在施工中可随时检查超欠挖、初支、二衬断面，不影响施工。

并在洞身开挖时将开挖轮廓线画到掌子面，这样施钻人员可以很好的将超欠挖控制。

避免向以往开完打钻时参照上一班初支断面进行打眼，周边眼施钻角度也得到很好的掌握。

隧道超欠挖计算程序正算主程序(ZS)：Lb1 0：?S：?Z：Prog “PM-SJ”： Abs(S-O) → W：Prog "SUB1"："XS="：X◢"YS="：Y◢F-90→F:S→ K:Prog“SQX”：“H=”：H◢Goto 0反算主程序(FS)Lb1 0: ?S：?X：？Y：Prog“PM-SJ”： X→ I： Y→J：Prog "SUB2"："S="：O+W→S◢"Z="：Z◢S→ K:Prog“SQX”：“H=”：H◢Goto 0隧道3心圆放样主程序（CQW）Lb1 1：Fix3:7.315→R：6.19→P:“H1”?F:?Z:F-H→F:Abs(5.72-Z)→ZIf F≥6.319:Then √(Z2+(F-0.715)2 )-R→W: IfEnd:If F≥1.577 AND F＜6.319 Then √((Z-0.723)2+(F-1.577) 2)-P→W :IfEnd:If≤1.577: Then Z-(P+0.723)→W: IfEnd:“W=”: W◢Goto1R----第一个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →Z CQW----计算结果（+超，-欠）隧道二衬断面检测主程序（CQJC）Lb1 1：Fix3:6.625→R：5.5→P: “H1”?F:?Z:F-H→F:Abs(5.72-Z)→ZIf F≥5.79:Then √(Z2+(F-0.715) 2)-R→W: IfEnd:If F＜5.79 Then √(Z-0.723)2+(F-1.577)2)-P→W :IfEnd:“W=”: W◢Goto1R----第一个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →Z CQW----计算结果（+超，-欠）正算子程序(SUB1)1÷P→ C： (P-R)÷(2HPR) → D： 180÷π→ E： 0.1739274226→A： 0.3260725774→ B： 0.0694318442→ K： 0.3300094782→L： 1-L→ F：1-K→ M：U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos(G+QEFW(C+ FWD))+Acos(G+QEMW(C+MWD))) → X：V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEFW(C+ FWD))+Asin(G+QEMW(C+MWD))) → Y： G+QEW(C+WD)+90→ F：X+ZcosF→ X： Y+ZsinF→ Y反算子程序(SUB2)G-90→T： Abs((Y-V)cosT-(X-U)sin（T）) → W： 0→ Z：Lbl 0：Prog "SUB1"： T+QEW(C+WD)→L： (J-Y)cosL-(I-X)sinL → Z：ifAbsZ<1E-6：thenGoto1：ElssW+Z→ W：Goto 0：IfEndLbl 1： 0→ Z：Prog "SUB1"： (J-Y)÷sinF→ Z子程序（平面线形数据库）PM-SJifS ≥45978.226（线元起点里程）Then 2214.419→U（线元起点X 坐标）：4802.542→V（线元起点Y坐标）：45798.226→O（线元起点里程）：280049’54”→G（线元起点方位角）：200 →H（线元长度）：1300→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：1 →Q（线元左右偏标志：左负右正）：IfEndifS ≥45998.226（线元起点里程）Then 2262.012→U（线元起点X 坐标）：4608.341→V（线元起点Y坐标）：45998.226→O（线元起点里程）：285014’20”→G（线元起点方位角）：238.741 →H（线元长度）：1×1045→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：0 →Q（线元左右偏标志：左负右正）：IfEnd子程序（竖曲线计算公式）SQXLbI 0:578.318→Z[1]:46080→B:32000→R:160→T:0.025→I:0.035→J:？K:B-K→C : 1→F:I>J＝＞-1→FIf K<B-T then 0→A: I →P:Goto 1: IfEnd: If K<B then 1→A: I →P: Goto 1: IfEnd: If K<B+T then 1→A: J→P: Goto 1 :IfEnd: If K>B then 0→A: J→P: Goto 1: IfEndLbI 1: Z[1]-CP+AF(T-Abs (C))2÷2÷R→H: “H”:H◢Goto 0Z——变坡点高程 B——变坡点桩号R——半径 T——切线长I——前纵坡度 J——后纵坡K——待求点桩号 H——待求点高程说明：仪器架至测站点上定向后，观测掌子面任意点，测得数据进入反算主程序FS计算得出：对应里程桩号和边距及对应里程路面纵断设计高程。

自编CASIO FX-5800P隧道超欠挖程序

自编CASIO FX-5800P隧道超欠挖程序

自编卡西欧fx-5800P隧道超欠挖程序作者：何威该程序由“卡西欧fx-4800P隧道超欠挖程序”改编而成，其运行原理与操作方法与其相同。

1.主程序（WSK-CQW）"XO"?U："YO"?V："SO"?O："FO"?G："LS"?N："RO"?P："RN"?R：?Q←┘1÷P→C：(P-R)÷(2N PR) →D：180÷π→E←┘Lbl2：?X：?Y：?H：X→I：Y→J←┘G-90→T：(Y-V)cos(T)-(X-U)sin(T)→W：Abs(W)→W：0→Z←┘LbI 4：Prog"SUB1"：T+QEW(C+WD)→L：(J-Y)cos(L)-(I-X)sin(L)→Z←┘If Abs(Z)＜10∧(-6）：Then 0→Z ：Prog"SUB1"：(J-Y)÷sin(F)→Z：Else W+Z→W：Goto 4：IfEnd：O+W→S←┘"Z="：Z◢"S="：S◢√( (H-内轨顶标高-圆心距离内轨顶高差)²+(Abs(Z+线中相对遂中距离)+圆心相对遂中距离)²)-R→M←┘"CQW="：M◢Goto 2←┘2.正算子程序（SUB1）0.1739274226→Z[1]：0.3260725774→Z[2]：0.0694318442→K：0.3300094782→L←┘1-L→F:1-K→M←┘U+W(Z[1]cos(G+QEKW(C+KWD))+Z[2]cos(G+QELW(C+LWD))+Z[2]cos(G+QEFW( C+FWD))+Z[1]cos(G+QEMW(C+MWD))→X←┘V+W(Z[1]sin(G+QEKW(C+KWD))+Z[2]sin(G+QELW(C+LWD))+Z[2]sin(G+QEFW(C+ FWD))+ Z[1]sin(G+QEMW(C+MWD))→Y←┘G+QEW(C+WD)+90→F：X+Zcos(F)→X：Y+Zsin(F)→Y一．补充1.输入显示说明X0 ？线元起点的X坐标Y0 ？线元起点的Y坐标S0 ？线元起点里程F0 ？线元起点切线方位角LS ？线元长度R0 ？线元起点曲率半径RN ？线元止点曲率半径Q ？线元左右偏标志(左偏Q=-1，右偏Q=1，直线段Q=0）S ？所求点的里程Z ？所求点距中线的边距(左侧取负，值右侧取正值，在中线上取零)CQW? 所求点的超欠挖2. 若隧道所测部位有两种圆心时，利用圆心所对应的弧的分段高度划分可设置两个选择条件，于是只需将主程序中“√( (H-内轨顶标高-圆心距离内轨顶高差)²+(Abs(Z+线中相对遂中距离)+圆心相对遂中距离)²)-R→M←┘”中改为“IfH>内轨顶标高+圆心O1分段高度：Then√( (H-内轨顶标高-圆心O1距离内轨顶高差)²+(Abs(Z+线中相对遂中距离)+圆心O1相对遂中距离)²)-R1→M ：Else√( (H-内轨顶标高-圆心O2距离内轨顶高差)²+ (Abs(Z+线中相对遂中距离)+圆心O2相对遂中距离)²)-R2→M：If End←┘”3. 若所测隧道断面无需在经常在线元之间转换时，也可以将主程序中U(线元起点X坐标)，V(线元起点Y坐标)，O(线元起点里程)，G(线元起点切线方位角)，N(线元长度)，P(线元起点半径)，R(线元终点半径)，Q(曲线左偏为-1右偏为1直线为0)等曲线要素赋予定值，可减少在工作中的输入量。

CASIOfx-5800隧道超欠挖、高程及公路程序

CASIOfx-5800隧道超欠挖、高程及公路程序

FX5800计算器公路测量常用程序集2.2 版一、程序功能主要功能：采用线元法与交点法相结合计算多条线路坐标正反算，可算任意复杂线型及立交匝道，包括C型，S型、卵型、回头曲线等；极坐标放样，全线路基边坡开挖口及坡脚放样计算、路基任意点设计高程、横坡、设计半幅宽度.隧道欠超挖放样计算。

新版本优化：1、调整一次显示结果；2、交点法中考虑了不对称缓和曲线；3、修改原版本部分地方笔误.(红色为修改处)二、源程序1.总主程序（1、坐标计算放样程序2、坐标反算程序；3、高程计算查阅程序；4、路基半幅标准宽度查阅程序；5、路基边坡及开挖口放样程序；6、路基标准距离放样；7、桥梁锥坡计算放样程序；8、极坐标计算程序；9、隧道超欠挖计算程序）运行后输入1~9数子则选择1至9的程序，返回时，在桩号输入-1,返回选择选择计算类型。

输入-2,返回选择线路。

坐标计算中输入-3,则显示本段曲线要素。

程序名：0ZCXLbI 0:17→DimZ：Norm 2:1→A：＂A:XY=1，ZD=2 ，GC=3，GD=4，BP=5，FM=6，ZP=7，JS=8，SD=9＂?A:A=1=>Goto 1:A=2=>Goto 2:A=3=>Goto 3:A=4=>Goto 4:A=5=>Goto 5:A=6=>Goto 6:A=7=>Goto 7:A=8=>Goto 8:A=9=>Goto 9：LbI 1:Prog ＂DX＂:LbI A:Prog＂QX＂:90→B: ＂PJ1＂?B:B→C: ＂PJ2＂?C:B→Z[1]:C→Z[8]:LbI B:1→F: ＂KM＂?Z:Z= -1=>Goto 0:Z=-2=>Goto A:Z=-3=>Goto X:Prog＂KM＂:?D:Porg＂THB＂:O→L: ＂L0＂?L:Z[2]+Z[1]-Z[8] →E:X+L cos(E) →X:Y+Lsin(E) →Y:Prog＂XY＂:Prog＂JS＂:Goto B：LbI 2:2→F:90→Z[1]:Prog＂QX＂:LbI C: ＂KM＂?Z:Z=-1=>Goto 0:Z=-2=>Goto 2:Z=-3=>Goto X:Prog＂KM＂: ＂X O＂?X: ＂Y0＂?Y:Prog＂THB＂:Porg＂ZD＂:Goto C:LbI 3:Prog＂QX＂:0→B: ＂H-B＂?B:B→Z[9]:LbI D: ＂KM＂? Z:Z=-1=>Goto 0:Z=-2=>Goto 3:?D:Porg＂H＂:Fix 3: ＂ H=＂: Lcoate 6,4,H-Z[9]：＂ I=＂:Locate 6,4,I： Goto D：LbI 4:Prog＂QX＂:LbI E: ＂KM＂?Z:Z=-1=>Goto 0:Z=-2=>Got o 4:?D:Prog＂GD＂:Fix 3: ＂ SJGD=＂:Locate7,4,L： Goto E：LbI 5:Prog＂QX＂:0.5→B:＂TH-GD＂?B:B→Z[17]:LbI F:2→F: 90→Z[1]:＂KM＂?Z:Z=-1 =>Goto 0:Z=-2 =>Goto 5:Prog＂KM＂: ＂X0＂?X: ＂Y0＂?Y:0→M:”M0”?M: M→Z[4]:Prog＂3FB X＂：Fix 2: P→D ：Abs（D）-S→O: ＂ L0=＂:Locate 6,4,O：Prog＂ZD＂: Z[4]→T:＂ TW=＂:Lcoate 6,4,T◢ Goto F:LbI 6:Prog＂DX＂:LbI G:Prog＂QX＂:LbI H:1→F:90→Z[1]:＂KM＂?Z:Z=-1=>Goto 0:Z=-2=>Goto G:Prog＂KM＂:?D:Prog＂THB＂:Prog＂XY＂:Prog＂JS＂:Prog＂H＂:0→M: ＂M0＂?M:Fix 2:H-M→T: ＂ TW=＂:Locate 6,4,T◢ Goto H:LbI 7:Prog＂DX＂:LbI I:Prog＂QX＂:0→D: ＂LD:Z-,Y+＂? D:Abs(D) →R: ＂LR＂?R: ＂Z0＂?Z: D→Z[6]:R→Z[7]:Z→Z[8]:LbI J:0→Y: ＂L0:SZ+,DZ-＂?Y:Y=-1=>Goto 0:Y=-2=>Goto I:Prog＂ZP＂:Goto J:LbI 8:Prog＂DX＂:LbI K:?X:X=-1=>Goto 0:X=-2=>Goto 8:?Y:Prog＂JS＂:Goto K:LbI 9:Porg＂DX＂:LbI L:Prog”QX”:LbI M:2→F:90→Z[1]: ＂KM＂?Z:Z=-1=>Goto 0:Z=-2=>Goto L:Z=-3=>Goto X: Prog＂SD1＂: 0.5→A:“CQHD＂?A:“X0＂?X:＂Y0＂?Y:0→M=＂M0＂?M:M→Z[8]:A→Z[15]:Prog＂5SD＂： Goto M:LbI X:Mat F◢ Goto 02、次程序:路基开挖边线及填方坡脚线放样程序（输入填方放宽值、大概桩号及测量坐标、地面标高计算出偏移距离、桩号、距中距离、填挖高度）程序名：3FBXProg”THB”:D→P:Prog”GD”:If D<0:Then 0.75-L→D:Goto H:Else L-0.75→D:Goto H:IfEndLbI H:Prog“H”:H-0.03-Z[4] →Z[4]: Prog “W1”:If Z[4] <0:Then –Z[4] →G:Goto W:Else Z[4] →G:Goto T:LbI W:Z[8]+Z[9]→A: If G>A:Then Goto 1:Else If G>Z[8]:T hen Goto 2:Else Goto 3:IfEnd:LbI 1:L+Z[10]+Z[11]+Z[12]+(G-A)×Z[7]+Z[9]×Z[6]+Z[8]×Z[5] →S:Goto Z:LbI 2:L+Z[10]+Z[11]+(G-Z[8])×Z[6]+Z[8]×Z[5] →S:Goto Z:LbI 3:L+Z[10]+G×Z[5] →S:Goto Z:LbI T:L+Z[17]→T:If G>Z[15]:Then (T+Z[16]+(G-Z[15])×Z [14]+Z[15]×Z[13])→S:Goto Z:Else (T+G×Z[13])→S:Goto Z:LbI Z3.次程序3.隧道超欠挖值计算放样程序（输入隧道线路，大概桩号、输入衬砌厚度、测量三维坐标，计算准确桩号及位置、计算欠超挖值）程序名：5SDProg”KM”:Prog“THB”: D→Z[13]:0→D:Prog“H”:Cos(Z[1 0]) ×Z[4] →E: H+Z[5] →Z[5]: H+Z[7] →Z[7]: E+Z[5] →Z[10]:If Z[8]>Z[10]:Then Goto R:Else Goto S:IfEnd:LbI R:√((Z[13]-Z[9]) 2+(Z[8]-Z[5]) 2 )- Z[4]-Z[15] →L:G oto L:LbI S:Z[4]-Z[6] →S:√(S 2-(Z[7]-Z[5]) 2 ) ×S÷A bs(S)→T:Abs(Z[13]-Z[9])-T→T:√(T 2+(Z[8]-Z[7]) 2 )- Z[6] -Z[15] →L:Goto L:LbI L: Fix 2:” L0=”: Locate 6,4,L：Prog”ZD”:“ H0=”: Locate 6,4,Z[8]-H◢4：极坐放样计算程序(计算放样点至置仪点方位角及距离)程序名：JSX：Y：Z[11]→K：Z[12]→L：Pol(X-K, Y-L):IF J<0:Then J+3 60→J:IFEnd:Int(J)+0.01Int(60Frac(J))+0.006Frac(60Frac (J)) →J: Fix 4:” FWJ=”: Locate 6,4,J：F ix 3:” S=”:Locate 6,4,I◢5．路基宽度子程序6：路基标准半幅宽度计算程序(对于设计有加宽渐变的有用，如路基宽度无变化，则把此程序直接输入半幅宽度值至L)程序名： GD1→S: Prog “G1”:Z-C→E:(B-A)*E/S+A→L:6．坐标计算次程序（ＴＨＢ）程序名：THBIf Q>1:Then Goto J: Else 1÷P→Ｃ：(P-R)÷(2HPR)→Ｓ：180÷Π→E：If F=1:Then Abs(Ｚ－0) →W：Prog "Ａ"：Ｇoto 2:Else Ｘ→I：Ｙ→J：Prog ＂Ｂ＂：Ｏ＋Ｗ→Z：Ｄ→Ｄ：Ｇoto 2: IfEnd:LbI J: If F=1:Then Prog "Z"：Ｇoto 1:Else Prog ＂ZX＂：Ｇoto 2: IfEnd:LbI 1:I+D×cos(Z[2]+Z[1]) →X: J+D×sin(Z[2]+Z[1]) →Y: LbI 27. 线元法正算子程序(Ａ)程序名：A0.1184634425→A： 0.2393143352→B：0.2844444444→N：0.0 46910077→K： 0.2307653449→L：0.5→M： U+W(Acos(G+QEKW (C+KWＳ))+Bcos(G+QELW(C+LWＳ))+Ncos(G+QEMW(C+MWＳ))+Bco s(G+QE(1-L)W(C+(1-L)WS))+Acos(G+QE(1-K)W(C+(1-K)WS))) →X：V+W(Asin(G+QEKW(C+KWＳ))+Bsin(G+QELW(C+LWＳ))+Nsin(G+QE MW(C+MWS))+Bsin(G+QE(1-L)W(C+(1-L)WS))+Asin(G+QE(1-K)W (C+(1-K)WＳ))) →Y：G+QEW(C+WＳ)→Ｚ［２］：X+Ｄcos（Ｚ［２］+ Z[1]）→Ｘ：Y+Ｄsin（Ｚ［２］+ Z[1]）→Ｙ8. 线元法反算子程序(Ｂ)程序名：BG-90→Ｔ： Abs((Y-V)cos(T)-(X-U)sin(T)) →Ｗ： 0→Ｄ：L bl 0：Prog "Ａ"： T+QEW(C+WＳ) →Ｌ： (J-Y)cos(L)-(I-X) sin(L)→Ｄ：IF Abs(Ｄ)<0.01:Then Goto 1：Else W+Ｄ→W:G oto 0: IfEnd:←┘Lbl 1:0→D：Prog "Ａ"：(J-Y)÷sin(Ｚ［２］+90) →D9. 交点法正算子程序(Z)程序名：ZH2÷R÷24-H∧(4)÷2688÷R∧(3)→A:H÷2-H∧(3)÷240÷R2→B:（（H2-N2）÷24÷R）÷Sin(Abs(P))-((H∧(4)-N∧(4))÷2688÷R ∧(3))÷sin(Abs(P))→E:(R+A)tan(Abs(P)÷2)+B-E→T:P÷Abs(P) →W:0→M:H→C:If Z≤O-T:Then Z-O→S:G→Z[2]:Goto 2: IfEnd:If Z≤O-T+H:Then Z-O+T→S:Prog “HX”:G+WK→Z[2]:Goto 4:IfEnd:If Z≤O-T+ΠR×Abs(P)÷180+H÷2-N÷2: Then 180(Z-O+T-0. 5H)÷R÷Π→S : A+R(1-Cos(S))→B：H÷2-H∧(3)÷240÷R2+Rsin(S)→A:R→M:G+WS→Z[2]:Goto 4: IfEnd:O-T+ΠR×Abs(P)÷180+H÷2+N÷2-Z→S:(R+N2÷R÷24-N∧(4)÷2688÷R∧(3))tan(Abs(P)÷2)+N÷2-N∧(3)÷240÷R2+E→T:N →H:Prog “HX”:G+P→S:S-WK→Z[2]:U+(T-A)Cos(S)-WBSin(S)→I:V+(T-A)Sin(S)+WBcos(S)→J:Goto 3:LbI 4:U+(A-T)cos(G)-WBsin(G)→I:V+(A-T)Sin(G)+WBcos(G)→J: Goto 3:LbI 2:U+Scos(Z[2])→I:V+Ssin(Z[2]) →J: LbI 3:C→H10. 交点法缓和段转化子程序(HX)程序名：HXS-S∧(5)÷40÷R2÷H2+S∧(9)÷3456÷R∧(4)÷H∧(4)→A:S∧(3)÷6÷R÷H-S∧(7)÷336÷R∧(3)÷H∧(3)+S∧(11)÷42240÷R∧(5)÷H∧(5)→B:90S2÷Π÷R÷H→K:RH÷S→M11. 交点法反算子程序(ZX)程序名：ZXZ:0→D:LbI 0:Prog “Z”:Pol(X-I,Y-J):J-Z[2] →J:Isin(J) →S:Icos(J) →I:If Abs(I)<0.1:Then Z+I→Z:S→D:Goto 2:E lse Goto 1: LbI 1:If M=0:Then Z+I→Z:Goto 0:Eles Pol(M-WS,I):(JMΠ)/180→I:Z+I→Z:Goto 0:IfEndLbI 212．高程计算子程序（H）程序名：HP rog “S1”:C-T→F:Z-F→S:C+T→E:G-TI→Q:If T=O:Then Q+ SI→H:Goto 0:Else If Z<F:Then Q+SI→H:Goto 0:Else If Z ≤E:Then Q+SI+S2÷2÷R→H:Goto 0:LbI 0:H:If D=0:Then Goto I:Else Prog “I”:H+V→H:Goto I:LbI I13.高程超高计算程序（I）程序名：IIf Z[3]=1:Then Prog “I1”:Goto 1:Else Prog “I2”:Goto 1: IfEnd:LbI 1: If W=1:Then Goto Z:Else Goto X: IfEndLbI Z:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×((N-M)×(Z-C)÷S+M)→V:Goto 2:IfEnd:LbI X:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×(((3 ((Z-C)÷S)2-2((Z-C)÷S)∧(3))×(N-M))+M)→V:Goto 2:IfEn d:LbI 2:Abs(D)→E:V÷E→I:I(E-K)→V14．导线点子程序（DX）程序名：DXZ[11] →K:Z[12] →L:“X Z”?K:”YZ”?L:K→Z[11]:L→Z[12] 15．线路选择子程序(线路选择输0时。
