pxe启动原理

PXE启动服务器的设置方法

一般来说，启动服务器包括两个服务器：

DHCP服务器：用来动态分配IP地址（同时分配子网掩码、网关、TFTP服务器地址、启动文件名、DNS服务器、时间服务器等等）。

TFTP服务器：用来提供启动文件的下载

1. Hanewin DHCP服务器的安装设置。

安装之前，本机要设置固定IP地址。

1) 安装及注册。 安装程序：

\\pxzxsrv\clone\software\Hanewin_dhcp303.exe

注册机：

\\pxzxsrv\clone\software\Hanewin_dhcp217_keygen.zip

2) 设置

首先，启动服务：File – Service – Activate。（注：Terminate是结束服务）。

第二，Options – Preferences:

a) Interfaces – 选中要提供DHCP服务的IP地址。 ：如果有其它DHCP服务器则暂停服务（备份服务器）。

b) DHCP

c) TFTP：注意设置Root Directory到pxe目录。

d) 确定，保存设置。

第三，选定接口(interface)的DHCP具体选项设置。接口：Options – If-x.x.x.x

a) Basic Profile

b) DNS：DNS域名及服务器设置

c) Time: 时区及时间服务器设置

d) Boot：网络启动相关选项设置

注意：如果DHCP服务器和TFTP服务器不在同一台服务器上，那么Next Server IP

Address中要填上TFTP服务器的IP地址。Pxelinux.0就是启动文件名。

e) 确定，保存设置。

第四，重新启动服务。 3) 在本机防火墙上打开相关的服务端口：UDP:67、69两个端口。

以XP为例：控制面板-Windows防火墙-例外-添加端口。

例外－添加程序：

4) 全部设置完毕。

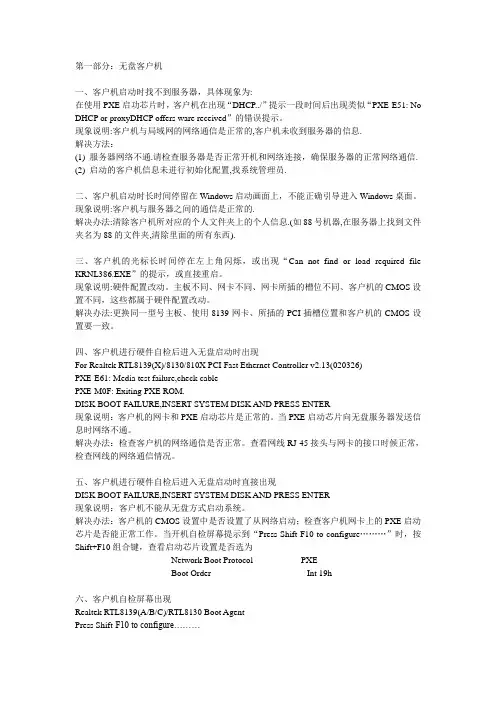

第一部分：无盘客户机

一、客户机启动时找不到服务器，具体现象为:

在使用PXE启功芯片时，客户机在出现“DHCP../”提示一段时间后出现类似“PXE-E51: No

DHCP or proxyDHCP offers ware received”的错误提示。

现象说明:客户机与局域网的网络通信是正常的,客户机未收到服务器的信息.

解决方法：

(1) 服务器网络不通.请检查服务器是否正常开机和网络连接，确保服务器的正常网络通信.

(2) 启动的客户机信息未进行初始化配置,找系统管理员.

二、客户机启动时长时间停留在Windows启动画面上，不能正确引导进入Windows桌面。

现象说明:客户机与服务器之间的通信是正常的.

解决办法:清除客户机所对应的个人文件夹上的个人信息.(如88号机器,在服务器上找到文件夹名为88的文件夹,清除里面的所有东西).

三、客户机的光标长时间停在左上角闪烁，或出现“Can not find or load required file

KRNL386.EXE”的提示，或直接重启。

现象说明:硬件配置改动。主板不同、网卡不同、网卡所插的槽位不同、客户机的CMOS设置不同，这些都属于硬件配置改动。

解决办法:更换同一型号主板、使用8139网卡、所插的PCI插槽位置和客户机的CMOS设置要一致。

四、客户机进行硬件自检后进入无盘启动时出现

For Realtek RTL8139(X)/8130/810X PCI Fast Ethernet Controller v2.13(020326)

PXE-E61: Media test failure,check cable

PXE-M0F: Exiting PXE ROM.

DISK BOOT FAILURE,INSERT SYSTEM DISK AND PRESS ENTER

现象说明：客户机的网卡和PXE启动芯片是正常的。当PXE启动芯片向无盘服务器发送信息时网络不通。

1. RPL启动工作原理

RPL为Remote Initial Program Load的缩写，启动过程分析如下：

客户机开机后，初始化网卡，网卡BootROM上固化的软件向网络广播一个FIND帧，即引导请求帧，该帧中包含有客户机的网卡ID号。

服务器端的远程启动服务接收到客户机广播的FIND 帧后，根据帧中所带的网卡ID号在远程启动数据库中查找相应的工作站记录，如果不存在这样一个记录，引导过程不能继续;如果此工作站记录已经存在，远程启 动服务则发送一个FOUND 帧给客户机的RPLROM，FOUND帧中已包含了服务器的网卡ID。

当网络上有数台服务器在运行远程启动服务时，RPLROM有可能会接收到多个FOUND帧，但RPLROM只对它收到的第一个FOUND帧有反应，它将根 据第一个FOUND帧中所带的服务器网卡ID号，返回一个SEND.FILE.REQUEST帧给对应的服务器。SEND.FILE.REQUEST帧是 一个要求服务器发送文件的请求。

服务器端的远程启动服务在收到SEND.FILE.REQUEST帧后，将根据远程启动数据库中的工作站记录查找对应的启动块（BootBlock）—— 在实际配置时我们知道，它位于NETBEUI目录，名为F和F——用FILE.DAT.RESPONSE帧将启动块送回 客户机端的RPLROM。

RPLROM在收齐所有的FILE.DAT.RESPONSE帧后，将执行点转向启动块的入口，启动工作站。工作站以Windows 95实模式启动后，将创建一个RAM盘，并将Windows 95实模式文件从远程启动服务器拷贝到RAM盘，加载Windows 95实模式网络设备启动并建立一个到SBS服务器的连接。最后，连接到该客户机的计算机目录（Machine Directory）所在的服务器上，并根据计算机目录中的有关设置及数据完成Windows 95启动过程。

ＰＸＥ无盘技术在校园网络建设方面的应用　收稿日期：２００２—０３—１５　ＰＸＥ无盘技术在校园网络建设方面的应用　ＰＸＥ　ｎｏ　Ｄｉｓｋ　Ｔｅｃｈｎｉｑｕｅ　ｂｙ　Ｕｓｅｄ　ａｔ　Ｓｃｈｏｏｌｓ　Ｎｅｔｗｏｒｋ　Ｂｕｌｉｎｄｉｎｇ　龚尚福　李加涛　Ｇｏｎｇ　Ｓｈａｎｇｆｕ　Ｌｉ　Ｊｉａｔａｏ　（西安科技学院计算机系　西安　７１００５４）　（Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　Ｃｏｍｐｕｔｅｒ，Ｘｉ　ａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｘｉ　ａｎ．７１００５４，Ｃｈｉｎａ）　摘要无盘网络的应用十分的广泛。但由于各方面的原因。一直停留在Ｗｉｎ９５平台上，使其应用受到限制。以一　个实例说明了ＰＸＥ无盘ｗｉｎ　９８网的安装和设置。ＰＸＥ作为ＲＰＬ的替代产品。以其优越的性能，将逐渐成为无盘网络　的主流。　关键词ＰＸＥ无盘ＤＨＣＰ动态路由　１　引　言　ＰＸＥ与ＲＰＬ两种不同无盘启动方案的比较：　（１）虽然它们都是无盘启动，但是，ＲＰＬ只能做　无盘Ｗｉｎ　９５或假ｗｉｎ　９８，不能做成内核为ｗｉｎ　９８的　无盘站。　（２）就构架整个网络来说，ＰＸＥ要简单得多。它　集中反映在对每台客户机的配置上：ＲＰＩ　要求每台客　户机都要执行安装过程，而ＰＸＥ配置时，只需要每台　客户机的ＭＡＣ地址，把它写ｇｌＪｎｅｔｎａｍｅｓ．ｄｂ这个文件　中就可以了，甚至连这个都可以自动完成。　（３）就性能价格比来讲，ＰＸＥ是ＲＰＩ　的替代品，　是无盘ｗｉｎ　９５的“掘墓人”，从此，无盘启动技术进入　了ｗｉｎ　９８的时代。　（４）就适用范围来讲，有盘ｗｉｎ　９８能延伸到什么　地方，也就是这个技术也可以延伸到的地方。而Ｗｉｎ　９５由于内核上的限制，不能较好地与Ｉｎｔｅｒｎｅｔ接轨，其　应用受到了极大的限制。　（５）就可维护性讲，ＰＸＥ空前绝后！ＰＸＥ的每个　工作站的配置都是从公共的Ｗｉｎｄｏｗｓ目录下读取，删　除了，无非是重新启动一次，不用在工作站做任何的　动作，系统将自动复原。　（６）应用软件的安装。当你看中某个新的软件，并　且打算把它安装在无盘工作站上时，用ＰＸＥ安装，比如　想在无盘ｗｉｎ　９８中新加一个游戏，或以前没有Ｏｆｆｉｃｅ　２０００，现在要安装Ｏｆｆｉｃｅ　２０００，很简单：用你那个上传　的本地硬盘安装好后，上传一下，所有工作站都可以用　了。而ｗｉｎ　９５的应用软件的安装就没有这么简单。　本文以一个实例说明基于ＰＸＥ和Ｉ　ＩＴＥＮＥＴ无盘　４４　Ｗｉｎ　９８　ＳＥ网络系统的安装设置过程，并将安装过程　中常见的问题及解决方法收集其中。　２　ＰＸＥ无盘启动的基本工作原理　ＰＸＥ是ＲＰＩ　的升级品。它们的不同之处为：一个　是静态路由，一个动态路由。不难理解：ＲＰＬ是根据　网卡上的ＩＤ号加上其它的记录组成的Ｆｒａｍｅ向ｓｅｒｖｅｒ　发出请求，而ｓｅｒｖｅｒ那里早已经有了这个ＩＤ数据，匹　配成功则进行远程启动；ＰＸＥ则是根据服务器端收到　的工作站ＭＡＣ地址（就是网卡号），使用ＤＨＣＰ服务　给这个ＭＡＣ地址指定一个ＩＰ地址，每次重启动可能　同一台工作站有与上次启动有不同的ＩＰ，动态分配地　址。下面以工作站引导过程说明ＰＸＥ的原理：　（１）用户端电脑开机后，ＰＸＥ　Ｂｏｏｔ　ＲＯＭ获得控　制权之前先做自我测试，然后以广播形式发出一个请　求ＦＩＮＤ帧。　（２）如果服务器收到个人电脑所送出的要求，就　会送回ＤＨＣＰ回应，内容包括用户端的ＩＰ地址，预　设通讯通道及开机映像文件。否则，服务器会忽略这　个要求。　（３）工作站收到服务器发回的响应后则会回应一　个Ｆｒａｍｅ，以请求传送启动所需文件。　（４）之后，将有更多的讯息在用户端与服务器之　间作应答，用以决定启动参数。ＢｏｏｔＰＲＯＭ由ＴＦＴＰ　通讯协议从服务器下载开机映像档，这个映像档就是　软盘的映像文件。　（５）工作站使用ＴＦＴＰ协议接收启动文件后，将　控制权转交启动块，引导操作系统，完成远程启动。
