无盘PXE启动安装指南

锐起无盘网吧系统设置安装使用详细教程

两个TP-LINK TP-SL1226的交换机，一个TP-R460+路由器，服务器采用两张网卡。无盘服务器配置如下： CPU

P4

3.0

主板 ASUS P5PL2-E 内存 1G * 2 512 * 2 硬盘 SATA160GB

* 2 SATA80GB * 5 阵列 1520 *1 1640

两个TP-LINK TP-SL1226的交换机，一个TP-R460+路由器，服务器采用两张网卡。无盘服务器配置如下：

CPU P4 3.0

主板 ASUS P5PL2-E

内存 1G * 2 512 * 2

硬盘 SATA160GB * 2

SATA80GB * 5

阵列 1520 *1 1640 * 1

网卡 Intel82559 * 1

显卡 普通PCI-E

电源 长城500W

机箱 普通机箱

一、安装服务器系统

1、安装服务器硬件。两块160GB的盘接1520阵列上面做读，四块80GB的盘接1640上面做写，将剩下的80GB划分为：C盘10GB，其余暂时不用理会。

2、安装系统。首先按正常方式将2003系统安装到一块80GB的硬盘上面，装好主板、显卡、网卡、阵列卡驱动，并打好所有安全补丁。（不建议安装杀毒软件和防火墙等之类的东西。）设置服务器计算机名为：“NXPSER”，所属工作组为：“SUBOY”。

3、设置用户。打开 “计算机管理”—“本地用户和组”—“用户”将管理员用户“Administrator”改为“lsuboy”,并设置密码为：0(*)_(*)0 。并新建“Administrator”这个用户，密码为空，加入“Guests”组，并从“Users”组删除。将基它多余的用户全部删除只留下lsuboy Administrator Guests这三个用户，并将Guests禁用。

4、设置安全选项。在“运行”里输入“gpedit.msc”打开组策略窗口，选择“计算机配置”—“Windows设置”—“安全设置”—“本地策略”—“安全选项”下面找到“使用空白密码的本地用户只允许控制台登录”改为“已停用”。清空“可远程访问的注册表路径”、“可匿名访问的共享”、“可匿名访问的命名管道”三项中的所有内容。将“允许未登录前关机”改为“已启用”。在“用户权利指派”里找到“拒绝从网络访问这台计算机”项中添加“lsuboy”这个用户。阻止管理员从网络登录服务器。

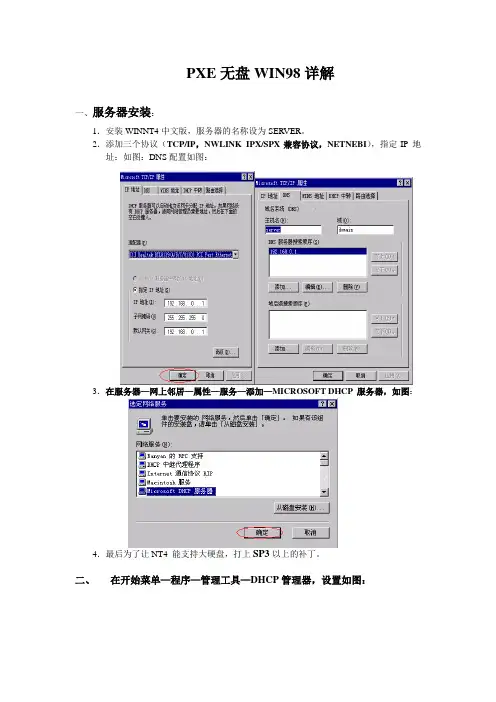

PXE无盘WIN98详解

一、服务器安装：

1．安装WINNT4中文版，服务器的名称设为SERVER。

2．添加三个协议（TCP/IP，NWLINK IPX/SPX兼容协议，NETNEBI），指定IP 地址：如图：DNS配置如图：

3．在服务器—网上邻居—属性—服务—添加—MICROSOFT DHCP 服务器，如图：

4．最后为了让NT4 能支持大硬盘，打上SP3以上的补丁。

二、 在开始菜单—程序—管理工具—DHCP管理器，设置如图： 1． 在作用域项—选创建。设置如图：

2．DHCP选项—单击默认：设置如图：

3．在这个时候有可能会出现“更多数据可用”的问题，你只要关闭DHCP管理器，再进入就可以用了。

4．DHCP选项—选作用域，在未使用选项中找到060 CLASSID，选添加，数值设为PXECLIENT。设置如图：

5． DHCP选项—单击全域，设置如图：

6． 最后正确的设置如图所示：

三、 设置用户：

1． 在开始菜单—程序—管理工具—域用户管理器—用户—新全局组，设置如图：

2． *（重点）添加新用户LNGUEST，密码和用户名一致。

3． 为PXECLASS组添加新用户，密码和用户名一致，（有多少台工作站新建多少个新用户）设置如图： 4． 组名设置如下图！单击确定。

5．在另外一个NTFS分区中新建一个文件夹为PXEFILE，其属性中的安全性权限和共享权限设置如图： 6．在共享目录下新建用户目录，（有多少个用户就建多少个目录，目录和用户名一致），设置完全控制权限，设置结果如图：

四、 设置INTEL PXE PDK 2。0

1． 安装PXEPDK2。0 ，一直以默认来安装。重启。

2． 开始菜单—程序—PXE PDK —选第二项，详细设置如图：

3． 退出就可以了。

4． *（重点）将光盘BACK目录下的（DOSUNDI.1）复制到

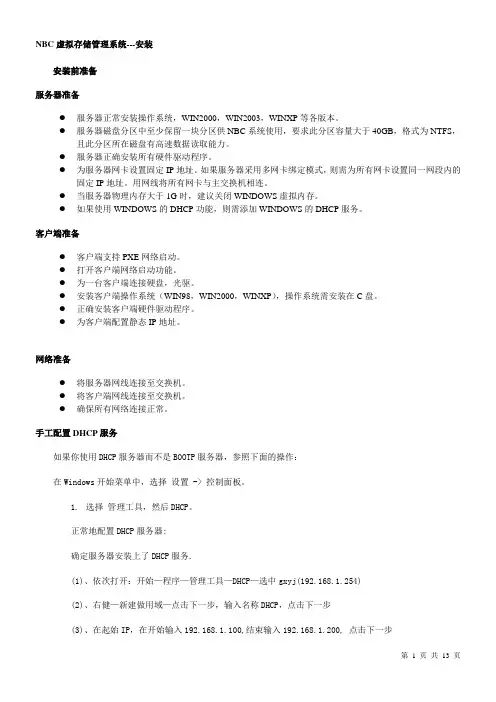

第 1 页 共 13 页 NBC虚拟存储管理系统---安装

安装前准备

服务器准备

 服务器正常安装操作系统，WIN2000，WIN2003，WINXP等各版本。

 服务器磁盘分区中至少保留一块分区供NBC系统使用，要求此分区容量大于40GB，格式为NTFS，且此分区所在磁盘有高速数据读取能力。

 服务器正确安装所有硬件驱动程序。

 为服务器网卡设置固定IP地址。如果服务器采用多网卡绑定模式，则需为所有网卡设置同一网段内的固定IP地址。用网线将所有网卡与主交换机相连。

 当服务器物理内存大于1G时，建议关闭WINDOWS虚拟内存。

 如果使用WINDOWS的DHCP功能，则需添加WINDOWS的DHCP服务。

客户端准备

 客户端支持PXE网络启动。

 打开客户端网络启动功能。

 为一台客户端连接硬盘，光驱。

 安装客户端操作系统（WIN98，WIN2000，WINXP），操作系统需安装在C盘。

 正确安装客户端硬件驱动程序。

 为客户端配置静态IP地址。

网络准备

 将服务器网线连接至交换机。

 将客户端网线连接至交换机。

 确保所有网络连接正常。

手工配置DHCP服务

如果你使用DHCP服务器而不是BOOTP服务器，参照下面的操作：

在Windows开始菜单中，选择 设置 -> 控制面板。

1. 选择 管理工具，然后DHCP。

正常地配置DHCP服务器:

确定服务器安装上了DHCP服务.

(1)、依次打开：开始—程序—管理工具—DHCP—选中gxyj(192.168.1.254)

(2)、右健—新建做用域—点击下一步，输入名称DHCP，点击下一步

(3)、在起始IP，在开始输入192.168.1.100,结束输入192.168.1.200, 点击下一步 第 2 页 共 13 页 (4)、当出现添加排除IP时，直接点击下一步，租约期限也不用改，点击下一步

(5)、出现提示是否配置DHCP选项，选择：是，我想现在配置这些选项

锐起无盘软件

1

《锐起无盘XP》包装盒内物品清单

1. 安装光盘 一张

2. 硬件加密锁 若干

3. 使用手册 一份

系统运行平台

服务器：Windows 2000Server / Windows 2003Server

工作站：Windows XP / Windows 2000

软硬件需求

一．硬件需求：

项 目 说 明

服

务

器 在锐起无盘XP网络中，工作站使用的所有文件及数据均由服务器提供，并且服务器网卡和硬盘速度还会影响到整个网络的速度，因此服务器硬件的选择非常重要。对于一般应用或较小的网络，可配台稍好的PC机作为服务器；如果对网络要求较高，需要更好的稳定性和速度，请选择专业服务器。

硬盘：服务器必须有足够的硬盘空间以容纳操作系统和应用软件，还需为每个用户保留至少500M以容纳交换文件和用户文件。并且为保证网络速度，建议用户使用速度较高的硬盘。如果工作站数较多，应考虑使用多块硬盘。

网卡：建议使用千兆品牌网卡以保证良好的效果。 2 工

作

站 锐起无盘XP对工作站硬件无特殊要求，一般在有盘环境中能运行WinXP/2K的电脑均可，仅有少数硬件兼容性较为特殊的主板，在配置无盘工作站前，需先对其BIOS进行一些调整（具体调整方法可向锐起公司咨询）。

注 意：目前发现的不兼容情况如下：在使用某些VIA主板的情况下，不能使用PS2鼠标。

网

络

环

境 无盘系统对网络环境要求较高。建议与服务器相连的交换机使用千兆模块。网络稳定性也非常重要，在一个施工质量不佳或网络设备不稳定的环境中，无盘系统是不可能运行良好的。

二．软件需求：

项 目 说 明

服

务

器 锐起无盘XP软件的服务端可以运行在Windows 2000 Server系列或Windows 2003 Server系列的服务器平台上。

工

作

站 除了要求工作站的操作系统为Windows 2000/XP以外，锐起无盘XP对工作站的软件没有任何要求和限制，您可以任意安装要使用到的各种软件，包括各种办公软件、Internet软件、教学软件、图像处理软件、多媒体软件、游戏软件等。 3 第一章 软件简介
