下载文档原格式

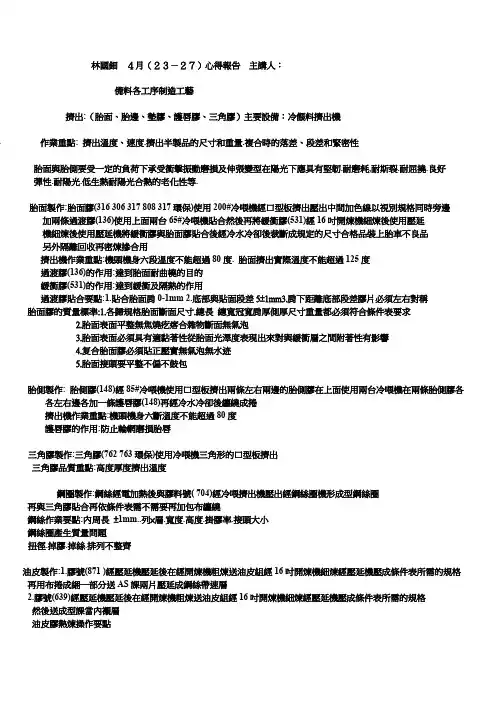

林國鈿４月（２３－２７）心得報告主講人：備料各工序制造工藝擠出:（胎面、胎邊、墊膠、護唇膠、三角膠）主要設備：冷餵料擠出機出作業重點: 擠出溫度、速度.擠出半製品的尺寸和重量.複合時的落差、段差和緊密性胎面與胎側要受一定的負荷下承受衝擊振動磨損及伸張變型在陽光下應具有堅韌.耐磨耗,耐斯裂.耐屈撓.良好彈性.耐陽光.低生熱耐陽光合熱的老化性等.胎面製作:胎面膠(316 306 317 808 317環保)使用200#冷喂機經口型板擠出壓出中間加色線以視別規格同時旁邊加兩條過渡膠(136)使用上面兩台65#冷喂機貼合然後再將緩衝膠(531)經16吋開煉機細煉後使用壓延機細煉後使用壓延機將緩衝膠與胎面膠貼合後經冷水冷卻後裁斷成規定的尺寸合格品裝上胎車不良品另外隔離回收再密煉摻合用擠出機作業重點:機頭機身六段溫度不能超過80度. 胎面擠出實際溫度不能超過125度過渡膠(136)的作用:達到胎面耐曲橈的目的緩衝膠(531)的作用:達到緩衝及隔熱的作用過渡膠貼合要點:1.貼合胎面肩0-1mm 2.底部與貼面段差5±1mm3.肩下距離底部段差膠片必須左右對稱胎面膠的質量標準:1.各歸規格胎面斷面尺寸.總長總寬冠寬肩厚側厚尺寸重量都必須符合條件表要求2.胎面表面平整無焦燒疙瘩合雜物斷面無氣泡3.胎面表面必須具有適黏著性從胎面光澤度表現出來對與緩衝層之間附著性有影響4.复合胎面膠必須貼正壓實無氣泡無水迹5.胎面接頭要平整不偏不鼓包胎側製作: 胎側膠(148)經85#冷喂機使用口型板擠出兩條左右兩邊的胎側膠在上面使用兩台冷喂機在兩條胎側膠各各左右邊各加一條護唇膠(148)再經冷水冷卻後纏繞成捲擠出機作業重點:機頭機身六斷溫度不能超過80度護唇膠的作用:防止輪輞磨損胎唇三角膠製作:三角膠(762 763環保)使用冷喂機三角形的口型板擠出三角膠品質重點:高度厚度擠出溫度鋼圈製作:鋼絲經電加熱後與膠料號( 704)經冷喂擠出機壓出經鋼絲圈機形成型鋼絲圈再與三角膠貼合再依條件表需不需要再加包布纏繞鋼絲作業要點:內周長±1mm..列×層.寬度.高度.掛膠率.接頭大小鋼絲圈產生質量問題扭徑.掉膠.掉絲.排列不整齊油皮製作:1.膠號(871 )經壓延機壓延後在經開煉機粗煉送油皮組經16吋開煉機細煉經壓延機壓成條件表所需的規格再用布捲成綑一部分送AS課兩片壓延成鋼絲帶速層2.膠號(639)經壓延機壓延後在經開煉機粗煉送油皮組經16吋開煉機細煉經壓延機壓成條件表所需的規格然後送成型課當內襯層油皮膠熱煉操作要點1.壓出規格與混煉膠號是否符合2.熱煉搗合要均勻3.熱煉機的底盤應保辭清潔.無雜物油污和雜質4.混煉膠應按順序使用返回掺用不超過30%5.擠出機返回膠應在粗煉機上搗鍊后使用\帶束層的製作:鋼絲經定子房經孔板穿出經擠出機與穿絲板擠出鋼帶經冷卻筒進入鋼絲裁斷機裁斷然後捲曲作業要點:鋼絲室的溫度.濕度.簾線密度.擠出溫度.壓力.速度.掛膠厚度.掛膠率裁斷後角度.寬度.接頭.段壓延(簾布上膠):主要設備：四輥壓延機.作業重點:角度.寬度接頭大小.段差簾布上膠操作要點1.墊布要經過整理保持清潔坊止油污2.貼油皮膠對正帘布中心3.出膠片墊布要捲緊4.布捲小車及冷輥筒的速度要與壓延輥速度同步5.捲布要整齊松緊一致頭尾要平整.沒有摺子6.因掉膠壓破等中途停車造成布頭要當班處理趁熱撕下8.勤量寬度,厚度裁斷: 主要設備:立式臥式裁斷機作業要點:角度.寬度.接頭大小.段差帘布裁斷操作注意事項1.裁斷時發現膠布邊黏環或缺膠應剪掉2.膠布有出兜偏壓實應在鬆緊狀處往兩邊拉.3.兩匹膠布接頭寬不大於50mm4.裁斷前調好角度.裁1-3張膠帘布時要檢查調整寬度裁斷要對正4.注意帘布平整.防止打摺子5.膠布帆布條卷取時墊布裝好擺正捲緊5膠帘帆布條接頭時要接正6. 裁斷時發現整輥上下不平衡時需及時調整環保輪胎備料:注意事項. 1.生產環保料之前備料時各種生產設備(擠出機.開煉機)要將殘餘膠料清理掉.2.半製品墊布要專用.半製品存放區應分環保區和非環保區並且半制要加環保標識.環保回頭膠單獨存放各種工具專用3.半製品存放車專用加標示區別環保與非環保4.環保輪胎胎面應依胎面作業條件中色線標準執行5.標準中5字頭為環保規格中心線為綠色並蓋有環保章6..環保膠膠料代號:胎面膠(317) 胎側膠.(139)護唇膠(149) 汽密層(640) 簾布膠(528) 墊膠(215) 三角膠(763)鋼絲圈(705) 緩衝膠(531)帶束層(563)熱喂擠出機常見的質量問題1.表面不光滑:原熱煉溫度低熱煉不均勻2.胎面斷面尺吋.質量不符合要求:因擠出口型板安裝不正.口型板變形.擠出速度不均勻或聯動裝置配合不當3.斷邊:胎面口型邊部流膠口小或堵塞.機頭口型板溫度低簾布壓延常見質量問題1.簾布掉皮.附著力差:原因簾布含水分簾布表面不乾淨壓延溫度低或速度快輥距調整不當壓力不足2.簾布出兜:原因簾布本身密度撚度不均.造成簾線伸長率不一致或下輥調節兩邊不一3.簾布壓環:操作配合不當或輥距調節兩邊大小不等捲取時下卷取過鬆4.簾線跳線.灣曲:膠料熱煉不足或簾線受潮後伸張不一致或中輥積膠過多局部受力過大5.簾布打折:壓延速度和冷卻輥速度不一致或兩邊遞部操作不一致6.壓延簾布厚薄不均勻:原因輥距調節不當.或輥溫不穩定或壓延速度與冷去速度不一致7.表面粗糙:原因熱煉不足或壓延速度過高造成膠料焦燒.輥筒溫度低日期姓名分數主講人；上課內容:備料操作及生產管理1.壓延後膠帘布為什麼要冷卻後才能卷取存放?答;1.因壓延後熱量沒有很好的散發掉容易產生膠料自硫2.容易黏墊布3.使橡膠均勻收縮一致2.壓延使用的膠料為什麼要進行熱煉答: 提高膠料的機械可塑性和熱可塑性使膠料的溫度比較接近壓延機操作的溫度使膠料與帘線很好的黏和使复膠厚度和重量均勻及可使配合劑進一步混煉均勻提高膠料品質3.為什麼壓延後帘布表面會噴霜?答: 1.混煉時間過長滾溫過高使硫黃在橡膠中溶解的多當膠帘布冷卻時硫黃及配合劑結晶析出在外2.壓延時輥溫夠高4.壓延后為什麼膠帘布會發生厚度.寬度與要求不符?答:因熱煉不足.輥溫過低熱煉不均輥溫不均膠料可塑度度一致壓延輥距未調準壓延機振動或軸承不良壓延機存膠調節不當5.為什麼壓延后的膠帘布有時會產生表面粗糙?答:因熱煉不足.輥溫過低熱煉不均輥溫不均膠料自硫6.壓延后膠帘布為什麼會產生掉皮現象?答:因布料未干燥好壓延輥溫太低膠料可塑性太小帘線表面有油污和粉塵帘布溫度低克服此現象必須降低帘布含水量在3%以下適當提高壓延溫度對膠料進行熱煉加工7.壓延后膠帘布為什麼會出現跳線彎曲現象?答:因緯線鬆緊不一膠料軟硬不一膠料可塑姓太小局部受力過大墊布捲松需控制帘線張力使其均勻控制膠料可塑度熱煉做到均勻減少壓延機中輥存膠量卷到要做到均勻卷取8.帘線為什麼會出現中部松長(出兜)現像?答由於壓延機中輥積膠過多下輥溫過高使膠面附下輥的力量過強帘子布在浸膠時吸濕過大干燥不充份或停放當中兩邊受潮出現兩邊收縮中間凸出9.為什麼帘布壓延時要有前後張力答:尼龍在高溫下收縮需要一定張力重新拉伸使經緯線排列均勻以防跳線10為什麼要嚴格控制擠出機的各部份溫度?答:通常口型處溫度最高機頭較低機身最低目的為壓出物表面光滑壓出順利11.押出時為什麼要規定適當的押出速度?答:如押出快膠料發熱量大押出后的半成品含有大量的海綿孔將使輪胎磨耗下降如押出速度慢對質量有些好處但產能下降12押出后為什麼要進行冷卻?答因押出后胎面溫度高為了降低胎面溫渡增加存放的安全性以防胎面高溫產生的焦燒降低押出胎面的熱塑性和流動性使押出后胎面形狀盡快穩定以防變形13.熱煉劾押出機頭內膠料為什麼產生焦燒?答;因溫度太高所以必須嚴格管控溫度14.回頭膠為什麼要干燥裁才能使用?答:因壓出后經冷卻含有水分會造成膠料內產生海綿和氣孔15為什麼膠料收縮性大造成押出困難?答收縮性大即彈性大造成加工困難壓出的胎面尺寸不一掌控另外溫度過低也會造成押出困難16.為什麼會產生押出后胎面不光滑?答:因壓出機各部溫度低表面不均勻或麻面狀.焦燒 .牽引運輸速度與押出速度不同步膠料預熱不均或返回料未掺和均勻改善對策提高機頭溫度緊急冷卻提高牽引速度延常熱煉時間機頭加熱調正螺桿17.為什麼押出過程中產生焦燒?答:因膠料配合不當焦燒時間短機頭內積膠或壓出死角流失膠孔太小機頭溫度過高螺桿冷卻不足喂料中斷形成空車待料等18.為什麼押出過程中會產生氣泡海綿?答;主要原因押出速度太快膠料溫升過高膠料中有水分揮發物熱煉時進入空氣機頭溫度過高19.為什麼押出后胎面會產生條痕裂口?答:主要原因膠料中有雜質熱煉不均勻胎面各部位壓力不一致必須採取松開口型取出雜質加長熱煉時間改進口型板設計等20.膠料配方對押出工藝有什麼影響?答:膠料各配合劑的使用對壓出工藝有相當大的影響如潤滑軟化劑增大膠料押出速度增大押出半成品光滑但若增加黏度大的軟化劑又會降低押出速度膠料含膠率高則彈性大押出慢收縮大押出半成品不光滑增加填充劑可以改變這種狀況.21.為什麼鋼圈的鋼絲根樹層數必須符合標準規定答: 鋼圈的鋼絲根數層數是根據輪胎結構設計主要考慮使用汽壓標準和規格尺寸計算出鋼絲圈所需的總根樹根樹少了會降低鋼絲圈的安全強力造成鋼絲斷裂22.三角膠條搭超標準對產品質量有什麼影響?答:三角膠搭頭過長造成鋼圈局部凸起過短搭上會造成空隙和缺膠這樣易產生氣泡造成三角膠變形23...為什麼鋼絲表面不能有銹和油汙?答:鋼絲有銹或油污會影響鋼絲和膠的結合強度輪胎使用時鋼絲和膠易脫層從而使鋼圈中鋼絲松散導致報廢24.鋼絲圈為什麼要使用三角膠?答;三角膠再鋼圈起填充作用如果沒有三角膠就可能鋼圈部位形成死角使該處壓不實產生空氣同時影響子口厚度均勻過渡造成此部位應力集中引起子口鼓泡折斷25.鋼絲圈為什麼要用布包起來?答:1.把鋼絲圈和三角膠包為一個整體坊止成型放置過程中位移2.可以調節子口部位均勻過渡到胎側3.便於成型操作26.鋼絲圈布包為什麼要有角度?答:鋼絲圈包布如果沒有角度在包圈時就會產生打摺子就會變形所以鋼圈包布都要45度左右的角度27輪胎為什麼要有鋼絲圈?答;鋼圈主要作用是將輪胎牢固在輪輞上克服內壓產生的應力高速時產生的離心力等保證行駛安全。

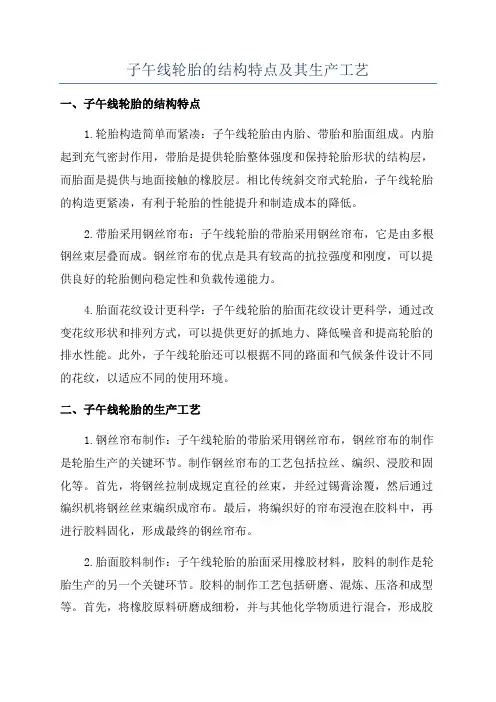

子午线轮胎的结构特点及其生产工艺一、子午线轮胎的结构特点1.轮胎构造简单而紧凑：子午线轮胎由内胎、带胎和胎面组成。
内胎起到充气密封作用，带胎是提供轮胎整体强度和保持轮胎形状的结构层，而胎面是提供与地面接触的橡胶层。
相比传统斜交帘式轮胎，子午线轮胎的构造更紧凑，有利于轮胎的性能提升和制造成本的降低。
2.带胎采用钢丝帘布：子午线轮胎的带胎采用钢丝帘布，它是由多根钢丝束层叠而成。
钢丝帘布的优点是具有较高的抗拉强度和刚度，可以提供良好的轮胎侧向稳定性和负载传递能力。
4.胎面花纹设计更科学：子午线轮胎的胎面花纹设计更科学，通过改变花纹形状和排列方式，可以提供更好的抓地力、降低噪音和提高轮胎的排水性能。
此外，子午线轮胎还可以根据不同的路面和气候条件设计不同的花纹，以适应不同的使用环境。
二、子午线轮胎的生产工艺1.钢丝帘布制作：子午线轮胎的带胎采用钢丝帘布，钢丝帘布的制作是轮胎生产的关键环节。
制作钢丝帘布的工艺包括拉丝、编织、浸胶和固化等。
首先，将钢丝拉制成规定直径的丝束，并经过锡膏涂覆，然后通过编织机将钢丝丝束编织成帘布。
最后，将编织好的帘布浸泡在胶料中，再进行胶料固化，形成最终的钢丝帘布。
2.胎面胶料制作：子午线轮胎的胎面采用橡胶材料，胶料的制作是轮胎生产的另一个关键环节。
胶料的制作工艺包括研磨、混炼、压洛和成型等。
首先，将橡胶原料研磨成细粉，并与其他化学物质进行混合，形成胶料。
然后，将胶料放入压洛机中压洛，以提高胶料的塑性和可加工性。
最后，将压洛好的胶料放入成型机中进行成型，形成最终的胎面胶料。
3.胎体组装和胎面贴合：子午线轮胎的生产过程中，需要将内胎、带胎和胎面组装成整体。
首先，将内胎放入带胎内，并用钢丝将其紧密固定。
然后，将带胎和胎面放入模具中，并进行胎面贴合。
在贴合过程中，需要将胎面橡胶表面与带胎表面完全贴合，以确保轮胎的质量和性能。
4.胶囊硫化和成品检测：子午线轮胎的最后一个生产环节是胶囊硫化和成品检测。

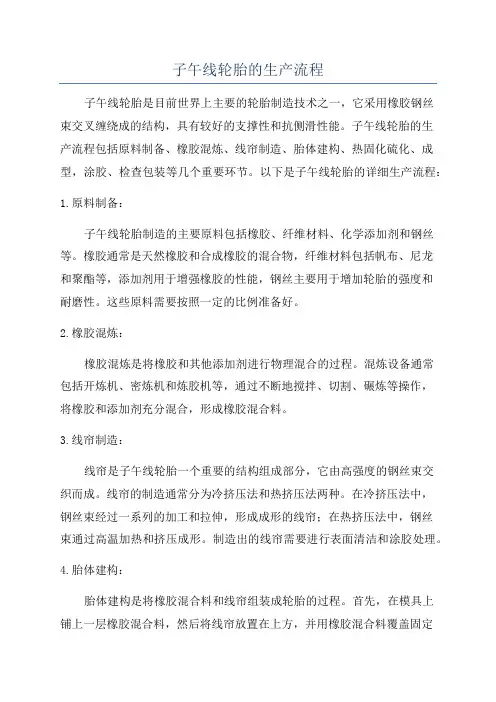

子午线轮胎的生产流程子午线轮胎是目前世界上主要的轮胎制造技术之一，它采用橡胶钢丝束交叉缠绕成的结构，具有较好的支撑性和抗侧滑性能。
子午线轮胎的生产流程包括原料制备、橡胶混炼、线帘制造、胎体建构、热固化硫化、成型，涂胶、检查包装等几个重要环节。
以下是子午线轮胎的详细生产流程：1.原料制备：子午线轮胎制造的主要原料包括橡胶、纤维材料、化学添加剂和钢丝等。
橡胶通常是天然橡胶和合成橡胶的混合物，纤维材料包括帆布、尼龙和聚酯等，添加剂用于增强橡胶的性能，钢丝主要用于增加轮胎的强度和耐磨性。
这些原料需要按照一定的比例准备好。
2.橡胶混炼：橡胶混炼是将橡胶和其他添加剂进行物理混合的过程。
混炼设备通常包括开炼机、密炼机和炼胶机等，通过不断地搅拌、切割、碾炼等操作，将橡胶和添加剂充分混合，形成橡胶混合料。
3.线帘制造：线帘是子午线轮胎一个重要的结构组成部分，它由高强度的钢丝束交织而成。
线帘的制造通常分为冷挤压法和热挤压法两种。
在冷挤压法中，钢丝束经过一系列的加工和拉伸，形成成形的线帘；在热挤压法中，钢丝束通过高温加热和挤压成形。
制造出的线帘需要进行表面清洁和涂胶处理。
4.胎体建构：胎体建构是将橡胶混合料和线帘组装成轮胎的过程。
首先，在模具上铺上一层橡胶混合料，然后将线帘放置在上方，并用橡胶混合料覆盖固定住。
接下来，叠加几层橡胶混合料和线帘，直到达到设计要求的厚度。
最后，用压力将胎体压实，以使其形成完整的轮胎形状。
5.热固化硫化：完成胎体建构后的轮胎需要进行热固化硫化，以增强胎体的强度和硬度。
轮胎通常通过蒸汽或电加热进行硫化。
硫化的过程中，轮胎会被置于高温高压的环境中，在特定的时间内让橡胶中的聚合物链进行交联反应，从而形成强度高、耐磨性好的子午线轮胎。
6.成型：硫化完成的轮胎需要进行成型，以使其具备良好的外观和几何尺寸。
这个过程通常包括修整轮胎的边缘，打磨轮胎表面，为轮胎刻上品牌商标等。
7.涂胶：涂胶是子午线轮胎最后一道工序，目的是增加轮胎的防滑性能。
全钢丝子午线轮胎胎圈成型作业要点一、胎圈成型工艺流程1.预成型预成型是指将钢丝制成所需形状的过程。
首先，将经过拉丝和整形的钢丝编织成带状结构，然后将带状结构卷绕成圆形，经过加热和冷却后形成预成型胎圈。
2.折边折边是将预成型胎圈的边缘向内折叠，使其与轮胎胎体更好地贴合，并增加胎圈的强度。
折边需要使用专用的机器在预成型胎圈的两个边缘同时进行。
3.焊接焊接是将折边后的预成型胎圈进行焊接，使其形成闭合的圆环。
焊接工艺包括电阻焊接和MIG/MAG焊接两种方法。
电阻焊接是通过电流通过两个电极产生热量，将焊接接口加热至熔点并形成焊接。
MIG/MAG焊接则是通过提供电弧和外部保护气体，将焊接接口加热至熔点并形成焊接。
4.定型焊接后的胎圈需要进行定型，以确保其形状和尺寸的精确性。
定型过程中会使用模具将胎圈暴露在高温和高压的环境中，使其获得稳定的形状。
二、胎圈成型工艺控制要点胎圈成型工艺的控制对于保证轮胎质量和性能至关重要。
以下是胎圈成型工艺的控制要点。
1.原材料控制胎圈的制作需要优质的钢丝作为原材料，因此需要对原材料进行严格的控制。
包括控制钢丝的拉伸性能、硬度和表面质量等。
2.温度控制在胎圈成型过程中，温度对于预成型、焊接和定型等环节都有重要影响。
需要严格控制每个环节的温度，确保系统温度稳定和过程可控。
3.加工精度控制胎圈成型工艺要求胎圈的形状和尺寸精确。
因此，在每一个环节都需要控制加工精度，包括拉丝和整形、卷绕、折边、焊接和定型等。
4.检测控制胎圈成型后需要进行质量检测，包括外观质量、尺寸和热处理等。
需要建立完善的检测控制体系，确保胎圈的质量达到要求。
三、胎圈成型工艺常见问题及解决方法在胎圈成型过程中，常常会遇到一些问题，需要及时解决。
以下是一些常见问题及其解决方法。
1.焊接接头质量不合格可能原因有电阻焊接/MIG/MAG焊接参数设置不合理、焊接接触面不整齐等。
可以通过调整焊接参数、整理焊接接触面等方法解决。
2.预成型胎圈尺寸不准确可能原因有预成型工艺参数不合理、设备磨损等。

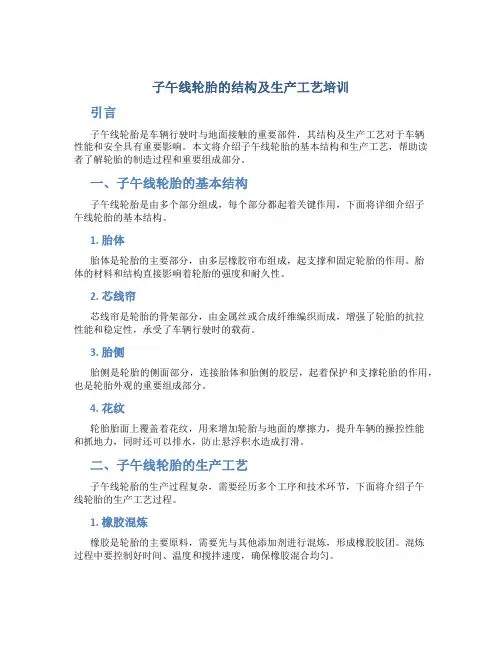

子午线轮胎的结构及生产工艺培训引言子午线轮胎是车辆行驶时与地面接触的重要部件，其结构及生产工艺对于车辆性能和安全具有重要影响。
本文将介绍子午线轮胎的基本结构和生产工艺，帮助读者了解轮胎的制造过程和重要组成部分。
一、子午线轮胎的基本结构子午线轮胎是由多个部分组成，每个部分都起着关键作用，下面将详细介绍子午线轮胎的基本结构。
1. 胎体胎体是轮胎的主要部分，由多层橡胶帘布组成，起支撑和固定轮胎的作用。
胎体的材料和结构直接影响着轮胎的强度和耐久性。
2. 芯线帘芯线帘是轮胎的骨架部分，由金属丝或合成纤维编织而成，增强了轮胎的抗拉性能和稳定性，承受了车辆行驶时的载荷。
3. 胎侧胎侧是轮胎的侧面部分，连接胎体和胎侧的胶层，起着保护和支撑轮胎的作用，也是轮胎外观的重要组成部分。
4. 花纹轮胎胎面上覆盖着花纹，用来增加轮胎与地面的摩擦力，提升车辆的操控性能和抓地力，同时还可以排水，防止悬浮积水造成打滑。
二、子午线轮胎的生产工艺子午线轮胎的生产过程复杂，需要经历多个工序和技术环节，下面将介绍子午线轮胎的生产工艺过程。
1. 橡胶混炼橡胶是轮胎的主要原料，需要先与其他添加剂进行混炼，形成橡胶胶团。
混炼过程中要控制好时间、温度和搅拌速度，确保橡胶混合均匀。
2. 芯线帘制造芯线帘是轮胎的骨架，需要经过编织、涂胶、硫化等工序制成，确保其坚固性和强度，适应轮胎的运行环境。
3. 轮胎成型在成型机上，橡胶混合料被注入模具中，经过高温和高压的硫化处理，使轮胎的各部分结合在一起，形成轮胎的基本形状。
4. 胎侧制造胎侧是通过将胶层和胎体连接起来，形成轮胎的侧面结构，需要考虑胶层的粘接性和耐磨性，确保胎侧的完整性和稳固性。
5. 花纹加工最后一道工序是对轮胎的胎面进行花纹加工，设计合理的花纹结构和深度，以满足轮胎在不同路况下的使用需求。
结论子午线轮胎的结构和生产工艺是一个复杂而精良的系统工程，不同部分的设计和制造都直接影响着轮胎的性能和寿命。
全钢子午线轮胎制造工艺全钢子午线轮胎制造工艺特点及工艺流程第一节全钢子午线轮胎制造工艺特点全钢子午线轮胎的制造工艺特点1、各种胶料按照塑炼和混炼的质量要求做到均匀的充分的符合技术要求的物理机械性能的工艺技术操作性能。
2、各种部件的尺寸符合技术规定的尺寸标准。
3、骨架材料与胶料覆合要达到帘线密度均匀且帘线的两面胶料厚度均一。
4、各种复合材料半成品的成型覆贴组合定位准且要均匀对称。
5、各种半成品要做到在技术规定的时间内使用。
6、各种半成品要做到无污染、无变形。
7、胎胚在硫化过程中装胎胚要定位准严格执行硫化三要素。
8、成品的搬运、包装、仓储要满足全钢子午胎的要求。
第二节全钢子午线轮胎制造工艺流程一、全钢子午线轮胎主要制造工艺1、密炼一一混炼胶2、压出一一胎面、胎侧、垫胶、胎圈胶芯3、型胶压延一一薄胶片、内衬层气密层4、钢丝压延胎体、带束层帘布、子口包布帘布5、0?压出一一0?带束层6、纵裁一一窄纤维胶帘布条和窄薄胶片条。
7、胎圈缠绕成型一一胎圈和缠绕胎圈包布8、胶芯敷贴一一将胶芯敷贴在胎圈上9、半硫化一一将胎圈进行半硫化10、15?裁断一一带束层、子口、90?裁断一一胎体帘布12、成型一一胎胚13、硫化一一轮胎外胎成品14、包布11质量检查一一100地进行外观和X光透视检查二、制造工艺流程二、生产工艺条件1、对温度、湿度要求1成型、裁断区温度20?2?湿度50?5所有半成品要及时进入该区。
2锭子房的温度高于环境温度2-3?相对湿度?60。
30?带束层锭子房条件同上。
2、对紫外线和臭氧的要求。
避免阳光的照射3、无污染、无灰尘。
第五章全、内衬层气密钢子午线轮胎制造工艺整个全钢子午线轮胎的半成品组合从内向外1层1件2、胎体帘布1件3、胎圈钢丝圈、窄的包布、填充胶或称芯胶2 件4、钢丝子口包布2件5、带束层1、2、3带束层、2根缠绕两圈的0?带束层组合件1件6、垫胶胶肩垫胶或称带束层垫胶2件7、胎侧2件8、胎面1件第一节配料和混炼胶制造工艺混炼胶的主要工艺流程配合剂的加工?橡胶和配合剂的称量?混炼?下片冷却存放?胶料快检。

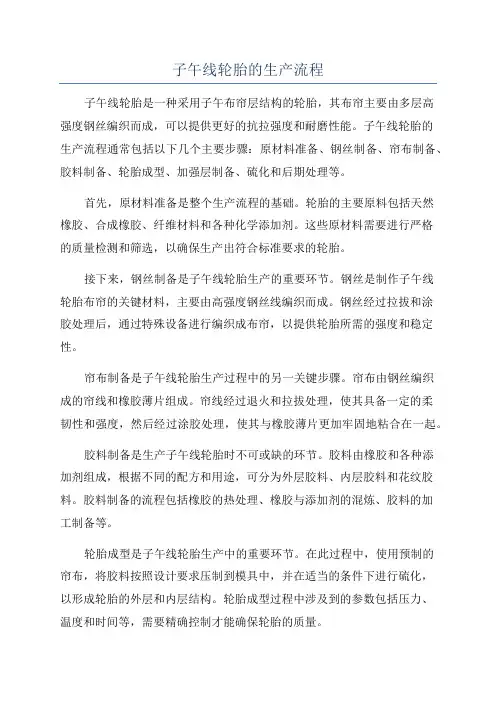

子午线轮胎的生产流程子午线轮胎是一种采用子午布帘层结构的轮胎，其布帘主要由多层高强度钢丝编织而成，可以提供更好的抗拉强度和耐磨性能。
子午线轮胎的生产流程通常包括以下几个主要步骤：原材料准备、钢丝制备、帘布制备、胶料制备、轮胎成型、加强层制备、硫化和后期处理等。
首先，原材料准备是整个生产流程的基础。
轮胎的主要原料包括天然橡胶、合成橡胶、纤维材料和各种化学添加剂。
这些原材料需要进行严格的质量检测和筛选，以确保生产出符合标准要求的轮胎。
接下来，钢丝制备是子午线轮胎生产的重要环节。
钢丝是制作子午线轮胎布帘的关键材料，主要由高强度钢丝线编织而成。
钢丝经过拉拔和涂胶处理后，通过特殊设备进行编织成布帘，以提供轮胎所需的强度和稳定性。
帘布制备是子午线轮胎生产过程中的另一关键步骤。
帘布由钢丝编织成的帘线和橡胶薄片组成。
帘线经过退火和拉拔处理，使其具备一定的柔韧性和强度，然后经过涂胶处理，使其与橡胶薄片更加牢固地粘合在一起。
胶料制备是生产子午线轮胎时不可或缺的环节。
胶料由橡胶和各种添加剂组成，根据不同的配方和用途，可分为外层胶料、内层胶料和花纹胶料。
胶料制备的流程包括橡胶的热处理、橡胶与添加剂的混炼、胶料的加工制备等。
轮胎成型是子午线轮胎生产中的重要环节。
在此过程中，使用预制的帘布，将胶料按照设计要求压制到模具中，并在适当的条件下进行硫化，以形成轮胎的外层和内层结构。
轮胎成型过程中涉及到的参数包括压力、温度和时间等，需要精确控制才能确保轮胎的质量。
加强层制备是子午线轮胎生产的关键环节之一、加强层是为了增加轮胎的强度和稳定性而设计的，通常采用尼龙布或聚酯纤维编织而成，然后经过涂胶、定型等工艺处理固定在轮胎内部。
最后，轮胎需要进行硫化和后期处理。
硫化是指将轮胎在高温和压力下与硫进行化学反应，使胶料交联使其具备强度和弹性。
硫化完成后，还需要对轮胎进行修整、平衡和组装等工艺处理，以确保轮胎的外观和性能符合要求。
第一章子午线轮胎生产工艺技术综述第一节子午线轮胎发展简史及现状轮胎按结构分为斜交轮胎和子午线轮胎。
子午线轮胎有:(1全钢子午线轮胎(载重胎;(2半钢子午线轮胎(轿车胎;(3全纤维子午线轮胎(部分低速或拖拉机胎。
子午线轮胎是这样的轮胎:胎体帘线排列方向象地球子午线一样,以轮轴为中心,从一个胎圈到另一个胎圈,径向排列。
与胎冠中心线呈90°,胎体上有一条多层帘线相互交叉排列,与胎冠中心线呈很小的角度,强力很高,伸张很小的环状带束层箍紧胎体的轮胎。
一.子午胎发展简史及现状1.发展简史子午线轮胎自1913年两位英国人提出结构设想至今,其发展历史已有90多年了。
子午线轮胎尽管在1913年就有了发明专利权,但直到1948年才由法国米其林公司首先研制成子午线轮胎。
子午线轮胎一经问世,由于它具有比传统的斜交轮胎滚动阻力小,生热低,高速耐磨寿命长,安全舒适等无比的优越性,很快受到了各汽车公司和用户的欢迎,故子午线轮胎发展很快,并成为斜交胎更新换代的产品。
现在,先进国家的轮胎子午胎,轿车胎达到100%,载重胎达到80%以上。
我国在20世纪60年代开始研究全钢子午线轮胎,并试产出全钢子午线轮胎,但直到20世纪80年代,仍未形成大批量生产高质量全钢子午线轮胎的技术水平,质量和产量远不如美国,日本和西欧国家。
直到20世纪80年代到90年代初,我国的轮胎公司开始陆续从国外引进全钢子午线轮胎的生产技术和设备,主要是引进了意大利皮里利公司(现称为倍耐力的生产技术。
.其间,国内的技术专业人员对引进的全钢子午胎生产工艺技术经过10多年的消化吸收,破解了全钢子午胎生产技术和管理的关键要素。
. 使国内组织全钢子午胎生产设备的调试和产品试制,生产的能力和水平接近于世界先进水平.。
二.我国全钢子午胎发展的三个重要标志标志一:以1999年青岛黄海轮胎公司对河南焦作轮胎公司成功地进行了第一家全钢子午胎生产技术的转让和技术服务.在短时间内就实现了高质量的规模生产。
子午线轮胎的生产流程(共20页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--子午线轮胎的生产流程全钢生产过程流程图第一节生产工艺条件子午线轮胎的生产对工艺条件的要求比较严格。
实践证明，子午线轮胎的质量对生产工艺条件的反应特别敏感，而这一点对斜交胎的生产则表现的不是十分明显。
如果把子午线轮胎的生产工艺与斜交胎的生产工艺条件等同要求，那么就不会生产出高质量的于午线轮胎。
1．对温度、湿度的要求全钢丝子午线轮胎的生产厂房室温要求保持恒定，尤其是压延生产区、裁断生产区和成型生产区一定要严格控制，一般保持在22±2℃。
温度低则各种部件变硬，影响粘合，部件收缩率大，部件尺寸难控制，温度高则各种部件工艺操作困难。
相对湿度一般要求控制在50％以下，尤其是钢丝压延锭子房内和成型区。
如果湿度过大，钢丝帘线表面有水份，重则生锈，影响橡胶与钢丝帘线的粘合。
如果湿度过小，操作人员会感到口干舌燥，极不舒服。
所以绝大多数工厂在锭子房和成型区采用大面积空调，来保持春夏秋冬温度、湿度恒定。
2．对紫外线和臭氧的要求全钢线于午轮胎生产中的各种部件存放应严格控制太阳光中紫外线的照射和臭氧的侵入。
因为紫外线和臭氧都会引起橡胶老化而影响橡胶粘合，故子午线轮胎生产厂房一般不采用日光采光，即使是墙上有窗也要在玻璃上涂上一层黄色涂料，用来过滤紫外线，室内采光多采用一种特制的、尽量减少紫外线的日光灯管。
半成品部件的贴合面在成型之前尽量不暴露在外面，防上与紫外线和臭氧接触。
3．对灰尘的要求灰尘对橡胶有隔离作用，影响橡胶的粘合，所以目前太多数于午线轮胎生产厂房都采用封闭式，厂房内的通风采取过滤，胶料及原材料运输采用外用车辆不进车间，内用车辆不出车间的内、外交接。
有的厂规定进出车间职工换鞋等一系列措施防止灰尘进入生产区。
第二节胶料生产的主要工艺过程1. 原材料的加工主要包括天然橡胶、丁基橡胶的烘胶，将大块的小料加工成符合工艺规程要求的重量。
第四章子午胎生产工艺及相关设备第一节概述子午线轮胎简称子午胎，国际代号为“R”，其结构特点是：胎体帘线排列像地球的子午线的形式，而小角度带束层接近于周向排列，像刚性环带一样紧紧箍在呈子午线排列的胎体上。
子午线轮胎结构上的特点，给它带来如下许多实际使用上的优越性和显著的技术经济效果：1、减震性能好。
2、耐磨性好3、抓着性好。
4、行驶温度低。
5、高速性能好。
6、滚动阻力低，节油。
7、使用子午线轮胎的汽车尾气排放量减少，对空气的污染减轻，噪音也比斜交胎低。
8、使用寿命长。
子午线轮胎主要由胎冠、胎侧、胎圈三大区域组成。
胎冠部分有胎面、带束层、帘布层和胎肩垫胶；胎侧部分有胎侧胶、帘布层；胎圈部分有钢丝圈、钢丝圈填充胶、帘布层和胎圈钢丝加强层等。
轮胎的胎里一般都有气密层。
子午胎各部件组成示意图如下：子午线轮胎与斜交胎相比制造精度高，制造工艺也更加复杂，具体可概述如下：1、制造精度要求高2、材料分布均匀性要求高3、工艺粘合性要求高载重子午线轮胎外胎制造工艺流程如下所示——载重子午胎制造工艺流程图.doc轿车子午胎外胎制造工艺流程图如下所示：件制造，胎圈制造，外胎成型，外胎硫化，外胎成品的在线检测等。
子午线轮胎生产工艺条件：1、对温度和湿度的要求2、对紫外线和臭氧的要求3、对灰尘的要求第二节炼胶工艺及密炼机发展一、子午线轮胎胶料生产的主要工艺过程1、原材料生产前的准备A 阶段：到达仓库B 阶段：在仓库卸料和储存C 阶段：取样和控制D 阶段：混合和热空气加温室E阶段：密炼机储斗F 阶段：密炼机储油罐G 阶段：称量H阶段：在密炼生产线上使用当原材料通过了前述的所有阶段，就可用于母胶和终炼胶的制造。
2、混炼胶的生产工艺简介一段母炼胶：——用台式切刀和胶料称手工称量橡胶，之后投入密炼机中，橡胶必须无冻块，硬块，发霉和潮湿，不能有杂质。
——将已称量好的聚乙烯袋装的化工原料投入400型密炼机中。
——碳黑和浅色填料依靠解包机和气动输送系统装入密炼机日储斗，然后自动称量并自动投入400型密炼机。
子午线轮胎的生产流程 Prepared on 24 November 2020子午线轮胎的生产流程第一节生产工艺条件子午线轮胎的生产对工艺条件的要求比较严格。
实践证明，子午线轮胎的质量对生产工艺条件的反应特别敏感，而这一点对斜交胎的生产则表现的不是十分明显。
如果把子午线轮胎的生产工艺与斜交胎的生产工艺条件等同要求，那么就不会生产出高质量的于午线轮胎。
1．对温度、湿度的要求全钢丝子午线轮胎的生产厂房室温要求保持恒定，尤其是压延生产区、裁断生产区和成型生产区一定要严格控制，一般保持在22±2℃。
温度低则各种部件变硬，影响粘合，部件收缩率大，部件尺寸难控制，温度高则各种部件工艺操作困难。
相对湿度一般要求控制在50％以下，尤其是钢丝压延锭子房内和成型区。
如果湿度过大，钢丝帘线表面有水份，重则生锈，影响橡胶与钢丝帘线的粘合。
如果湿度过小，操作人员会感到口干舌燥，极不舒服。
所以绝大多数工厂在锭子房和成型区采用大面积空调，来保持春夏秋冬温度、湿度恒定。
2．对紫外线和臭氧的要求全钢线于午轮胎生产中的各种部件存放应严格控制太阳光中紫外线的照射和臭氧的侵入。
因为紫外线和臭氧都会引起橡胶老化而影响橡胶粘合，故子午线轮胎生产厂房一般不采用日光采光，即使是墙上有窗也要在玻璃上涂上一层黄色涂料，用来过滤紫外线，室内采光多采用一种特制的、尽量减少紫外线的日光灯管。
半成品部件的贴合面在成型之前尽量不暴露在外面，防上与紫外线和臭氧接触。
3．对灰尘的要求灰尘对橡胶有隔离作用，影响橡胶的粘合，所以目前太多数于午线轮胎生产厂房都采用封闭式，厂房内的通风采取过滤，胶料及原材料运输采用外用车辆不进车间，内用车辆不出车间的内、外交接。
有的厂规定进出车间职工换鞋等一系列措施防止灰尘进入生产区。
第二节胶料生产的主要工艺过程1. 原材料的加工主要包括天然橡胶、丁基橡胶的烘胶，将大块的小料加工成符合工艺规程要求的重量。
混炼前将天然橡胶、丁基橡胶烘到工艺要求的温度，以利于保护设备和炼胶质量。
2. 配料工艺炼胶车间要根据胶料的生产配方中规定的质量标准和生产计划的要求将各种小料和大料进行配制，配制的公差要符合制造标准要求。
3. 混炼胶的生产(1) 混炼胶生产的主要设备混炼胶生产用的主要设备有GK400N和GK270N、F270密炼机，其中GK400N采用上顶栓液压控制,有利于分段调整上顶栓压力,保证混炼胶质量。
GK400N 、GK270N和F270都采用上辅机自动控制的生产方式，可以保证胶料生产质量的均一性。
GK270N和F270主要用于终炼胶的生产和部分混炼胶的生产。
(2)混炼生产的一般工艺全钢子午胎胶料生产一般采用多段法工艺，这是因为全钢子午胎的胶料一般填充的炭黑较多，且软化油较少或基本不加油，要达到下道生产工序工艺的要求，必须采用机械的作用来达到设计的要求。
(3)严格的工艺控制全钢子午胎对胶料的工艺性能和物理性能要求极高，因此在胶料生产的各道工序都制定了严格的工艺规定，例如对炼胶的温度、加料顺序、薄通次数、捣胶次数和停放时间等都做了明确的规定，生产时必须做到不折不扣的执行，才能保证胶料的质量。
4. 全钢子午胎胶料的快检由于全钢子午胎要求胶料可朔度必须均一,所以对母炼胶要进行可朔度快检.同时终炼胶也要进行流变仪、硬度、比重的快检。
5. 胶料的储存为了保证下道工序的使用质量，一般要求混炼胶要进行停放，停放时间为最短2小时，最大不超过30天，钢丝粘合胶停放不超过15天;使用时要做到先入先出。
第三节钢丝帘布压延钢丝帘布压延是将钢丝和胶料同时通过压延或压出方法制成覆胶帘布。
钢丝帘布压延是全钢子午胎生产中的一个重要工序，直接影响全钢子午胎的内在质量。
覆胶帘布的质量要求是：帘线密度均匀一致、排列整齐、帘布表面平整，无并线乱线等，胶料要渗透好,覆胶厚度均匀。
目前覆胶有压延法和押出法(0°带束层)。
1、生产工艺(1)供胶一般采用四台开炼机组供胶，分粗炼、细炼、供胶三个部分。
胶料要热炼均匀，温度一致。
胶料温度不得超过l05℃，不低于80℃。
胶料温度过低，则压延帘布易出现明疤，或者造成压延脱层；温度过高则胶料易喷霜,钢丝帘线不粘。
（2）钢丝帘线钢丝帘线表面镀有一层铜锌合金，在潮湿环境中极易生锈、而且钢丝表面粘上杂质会极大的影响粘合。
因此上下钢丝锭子要戴干净的线手套，钢丝上不得粘有任何杂质。
压延钢丝过程中不得用手直接接触钢丝。
原包装破损的钢丝，必须要取样到实验室化验，有锈蚀的钢丝严禁使用。
(3)锭子房锭子房主要控制钢丝压延时钢丝的干湿度和温度以及钢丝的张力等。
压延时钢丝表面必须干燥洁净，单根钢丝张力差要控制在一定范围内。
主要应注意：a锭子房温度比压延环境温度要高2—3℃，千湿度要在要求范围内。
b钢丝压延时单根钢丝张力要定期校验。
保证差位在范围内。
单根钢丝张力要控制在1.～1.5KG，张力太小则压延易跳线；过大则造成钢丝过度拉伸，影响使用性能。
c没有用完的锭子要放箱内存放。
长时间不压延要将锭子架上的钢丝放回箱内。
d整径辊是钢丝压延中的重要工具，直接影响钢丝压延的质量，用完后要放在专用的架子上，禁止任何物体碰伤整径辊。
整径辊使用一段时间后要检查保养，或者要换新的整径棍。
(4)压延目前国内全钢子午胎厂用压延机一般为德国公司或日本IHI公司生产的四辊钢丝压延机，带有温控和自动测厚装置，速比能轻易设定。
理论上提高温度会增加胶料与钢丝的渗透性，辊温应控制在80—95℃之间。
温度不宜过高，否则易造成过多的气泡和帘布喷霜。
钢丝帘布常见质量问题为劈缝、钢丝重叠、表面不平、露线等。
产生原因主要有以下几个：胶料温度不均、粘度不均；胶片厚度不符合现定；压延速度不稳定；胶片和辊筒有气泡等。
(5)卷取钢丝帘布压延后立即贴塑料垫布。
卷取时要防止帘布跑偏，否则帘布易变形。
卷取速度要随着直径增大而递减，以免帘布卷取过程张力不均，造成帘布拉伸，松紧不—。
帘布长时间不用要用黑塑料布包起来。
2、问题点A.钢线帘线的品质对压延质量有什么影响如果钢丝帘线残余应力(对应验收指标——残余扭转超出标准要求或同批次钢丝帘线残余应力)差值较大，将会造成压延帘布表面不平，裁断时帘布单边翘曲，造成接头困难，而且残余应力还会使压延帘线钢丝排列不均。
钢丝帘线在运输、贮存使用过程中由于散包、库存环境湿度大、操作时不带手套原因都可能造成钢丝表面污染，由于污染的表面附有油污、灰尘、水分、汗液等成分，导致压延帘布中钢丝与胶料的粘合下降，甚至造成钢丝表面锈蚀；使钢丝强力下降，这些因素在成品中将会引起帘线脱层，严重的会产生钢丝早期破断而使轮胎爆破。
B．供胶状况对压延质量的影响有哪些胶料的门尼粘度对帘线的粘合性能有直接的影响，门尼粘度过高不利于胶料向钢丝帘线的渗透，造成粘合力下降；门尼粘度过低在操作时受拉伸等影响，易造成钢丝帘线排列密度不均。
胶料的焦烧时间过短，压延时易发生熟胶，将会影响帘线排列的均匀性和粘合强度。
供胶胶条的几何尺寸应保持稳定一致，否则难以保证压延辊隙间的余胶量，余胶过多会使帘线排列密度不均，过少则会影响胶料的渗透，严重时会导致局部露钢丝现象。
C 钢丝压延过程中常见的质量缺陷有哪些钢丝压延过程中常见的质量问题有：钢丝帘线重叠或交叉、帘线壁缝、帘布缺胶、粘合强度低和气泡等。
压延过程中整径辊和压力辊的选用不合适，位置调整不合理或者帘线张力不均都易造成帘线排列不均，重叠交叉或帘线劈缝等问题，使用这样帘布制造的轮胎在使用过程中，由于重叠或交叉，钢丝间的磨损可能产生局部温度过高而脱层或钢丝破断而爆破，帘线排列不均或壁缝都将会使胎体局部强度过低而产生胎侧起鼓，严重的会发生爆破。
压延速度过快、辊筒温度过低、供胶速度不匹配，将会直接影响钢丝帘布覆胶质量，均会造成帘布表面凹凸不平、钢丝帘线与胶料粘合不好、局部露线等问题。
第四节 0°带束层生产钢丝压出用于生产0°带束层。
胶料在冷喂料压出机押出，钢丝穿过排线板通过在压出机机头的口型，与胶料复和成一定宽度、厚度的覆胶帘线(0°带束层)。
该工序生产工艺简单，操作方便。
在生产中主要应该注意机头温度、机头压力和生产速度的匹配。
机头温度不得超过105℃，压力不应太低，否则易造成0°带束层露线。
单根钢丝张力不得越过l.5Kg，否则造成3X 7x0．20HE高伸长钢丝帘线拉伸，影响使用性能。
1(1)(2)(3)过程。
供胶不均匀，使机头压力波动，导致瞬间押出密度变化，半成品尺寸和重量也随之发生变化;(4)押出半成品要充分冷却，否则在存放过程中会因为收缩导致尺寸变化；(5)保持半成品的粘性是非常重要的，要避免半成品粘上灰尘，同时一定要吹干净半成品上的水分；(6)返回胶掺用比例要控制在工艺要求范围内，复合件—定要割开才能掺用。
2、问题点为什么压出半成品部件的几何尺寸要严格加以控制压出半成品部件(包括胎面、胎侧、肩垫、三角胶芯、填充胶等)的尺寸精度是影响全钢子午胎质量的最重要因素之一，必须严格加以控制。
全钢子午胎由于其产品结构的特点决定了各部件胶料硫化过程中流动较小；这就要求各种半成品部件的几何尺寸接近其成品材料分布中相应部分的形状，只有这样才能充分发挥全钢子午胎的优越性。
从这一点上讲，“以机械公差要求制造全钢于午胎半成品部件”的提法并不为过。
所有压出半成品部件的几何尺寸超出设计要求都会对成品产生影响。
(1)胎面 A．胎面左右对称性不佳。
反映到成品上是均匀性差，直线行驶性不良。
B．胎面定长长度超差。
过短，成型时接头困难，由于拉伸造成靠近接头部位胎面变薄，硫化后该部位基部胶不足或者胎里出现凹痕，使用时产生脉动现象；胎面过长，靠近接头部位凸起，有富余材料，成型压合不实，易夹杂空气而造成使用过程中脱层或带束层变形。
C. 胎面中心定位沟槽达不到设计要求。
沟槽的位置和几何尺寸直接影响成型过程中胎面贴合的定位精度。
(2)垫胶垫胶在轮胎成品中对应着胎肩部位，在这一区域材料分布比较复杂(胎面、基部胶、各层带束端点、肩垫等)工作情况比较差(这一区域变形大，生热高，应力分布状况极为复杂)是轮胎使用过程中缺陷比较集中的区域，包括肩空、肩裂、脱层、磨肩等。
由此看来，胎肩垫胶是一个较为重要的部件，起着由90°胎体向小角带束过渡，决定着肩部各部件的受力状态和变形情况，因此要求肩垫必须具备良好的物理性能和热力学性能(配方设计中予以保证)。
此外对压出工艺必须加以严格控制，以确保达到设计要求。
垫胶的截面尺寸(宽度、厚度)超差，将直接影响带束层的分布情况，或者造成带束层端点翘起，或者造成带束层端点下弯，均会改变后部的应力状态，易引起带束层端点处剪切破坏，导致轮胎层或肩部异常磨损，肩垫胶定长不准确也会引发同样的问题，特别是垫胶过长还会造成成型工艺压合困难，易夹杂空气而造成轮胎后空、气泡、脱层等一系列质量缺陷。
