电表的常识

实验原理

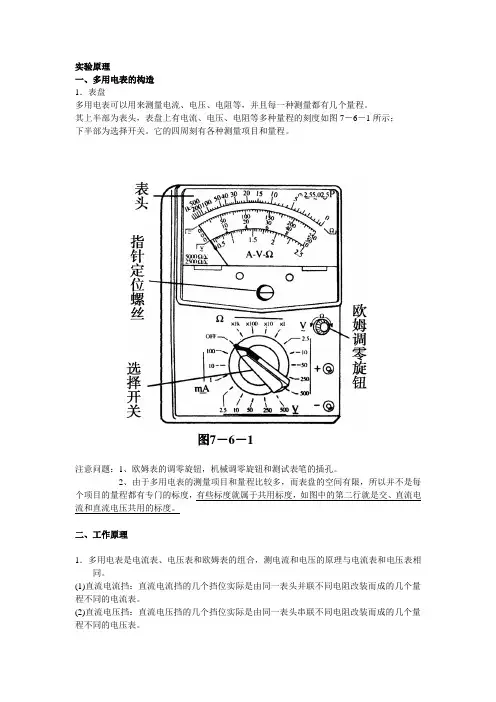

一、多用电表的构造

1．表盘

多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

其上半部为表头，表盘上有电流、电压、电阻等多种量程的刻度如图7－6－1所示；

下半部为选择开关。它的四周刻有各种测量项目和量程。

注意问题：1、欧姆表的调零旋钮，机械调零旋钮和测试表笔的插孔。

2、由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度。

二、工作原理

1．多用电表是电流表、电压表和欧姆表的组合，测电流和电压的原理与电流表和电压表相同。

(1)直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。

(2)直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。 图7－6－1 (3)电阻档原理

欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。

调零时Ig＝ERg＋R＋r

测量时I＝ERg＋R＋r＋Rx

显然：只要将对应Rx值的电流刻度I改为阻值Rx即为欧姆表．

注意：1、由于I与R成非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处（即表恰好与其它表相反）．

2、同时交流电压档的刻度也是不均匀的。（即除了欧姆表、交流电压表的刻度却是不均匀的，其它三表直流电压、交直流电流表的刻度都是均匀的。）

综合到一个表中见下图所示：

图2.8-3分别表示电流表、欧姆表、电压表的电路示意图。把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。

图7当场训练：

学生讨论，画电路图。

教师：（投影）教材图2.8-5（如图所示）。

说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？

0000一、什么是峰谷电？ 000

答：根据物价局经济贸易委员会电力工业局联合发文的文件精神，居民生活用电峰谷电，是目前在城

市居民当中开展试点的一种新电价类别。它是将一天24小时划分成两个时间段，把8：00—22：00共14

小时称为峰段，执行峰电价为0.56元／kWh；22：00—次日8：00共10个小时称为谷段，执行谷电价

为0.28元kWh。0

二、居民客户如何正确看读峰谷表指示电量？

答：居民峰谷电能表分设两个计度器，上面为总电量计度器，指示灯为红灯，下面为谷电量计度器，

指示灯为绿灯。峰谷电能表在原来计量总电量的基础上对22：00—次日8：00期间使用的电量单独进行计

算，分别称为总电量和低谷电量，通过总电量减低谷电量再得出高峰电量。高峰电量执行高峰电价，低谷

电量执行低谷电价。

三、哪些住户可以申请成为居民峰谷电价试点客户？

答：根据浙价商[2001]329号《关于开展城镇居民生活用电峰谷电价试点工作的通知》和浙电营

[2003]287号《关于推广城市居民生活用电峰谷电价的通知》的文件精神，目前推行的居民生活用电峰谷

电价属于试点。绍兴试点范围仅限于绍兴电力局直供的市区和绍兴县柯桥街道、华舍街道、湖塘街道范围

内已实行“一户一表”单相供电的居民生活用电。除上述范围以外的居民暂不列入试点范围。

四、申请居民峰谷用电改造的收费标准是多少？ 答：根据浙江省物价局、浙江省经济贸易委员会、浙

江省电力工业局联合发文的浙价商[2001]329号《关于开展城镇居民生活用电峰谷电价试点工作的通知》

的文件精神，峰谷电价试点居民用电的电能计量装置改造费用为每户300元，其中200元由供电部门承担，

试点居民每户承担100元。

五、是不是申请峰谷电价后居民就一定可以在经济上受益？

答：并不是所有的居民客户改成峰谷电价后都可以受益。

测算显示，只有当居民低谷用电比例达到总用电量的11％以上时，其平均电价才会低于普通居民电价。
