常用电工仪表的基本知识

浅谈常用电工仪表的选择和使用

职业教育的重要历史使命就是培养实用性的技术人才，电工仪表课程是一门应用广泛的实务课程，是电学基础知识。在各种电工仪表中，万用表是最常用的，其使用和组装是电工仪表的重要内容。学好这门课程，掌握常用电工仪表知识，对学生在生产实习中的熟练准确操作有很大的帮助。多年的教学实践中我在不断地总结，怎样才能提高教学效果，激发学生学习的积极性。使学生能够主动、、灵活运用所学知识解决实际问题。下面结合自己的教学体会，谈一谈自己的粗浅看法。

一、利用多媒体辅助教学

市场上的电工仪表种类繁多，按照结构和用途的不同，可以归纳为三类，但是怎样让学生对这些仪表有一个系统和直观的认识呢，教师可以利用多媒体技术手段，把各种仪表的形状、性能、特点用多媒体课件的形式展示出来，或者利用图片等挂图形式，让学生认识和了解各种仪表的形状。具体内容包括：

1.指示式仪表

包括常用的电流表、电压表、功率表等。具体还可以按工作原理分为磁电系、电磁系、电动系、整流系、感应系、电子系等几大类仪表。如果从使用方式上可以分为便携安装式；如果从防御外来电磁干扰能力可以分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等四类；如果从被测信号性质方面可分为交流仪表和叫直流仪表两种；如果从测量准确度方面分，可以分为0.1~5.0七个等级，等级越高准确度越大。

2.数字仪表

这一类仪表是数字化原理，对物体测量后的结果，可以显示为数码形式。包括数字电压表、数字万用表、数字频率表三种类型。

把以上知识用直观的图画形式或者多媒体三维动态形式把具体的操作过程演示出来，既活跃了课堂气氛，提高了学生学习的兴趣，也使同学们有一个直观的印象，增加记忆和强化了教学效果。

二、从整体上把握知识框架

在测量物理量时，需要多种仪表，因此，课程体系中设置了电工仪表这一内容。教师教学中要从整体的高度把握教材的大致框架，从而确定科学的教学方法，使教学呈现高屋建瓴的模式。教会学生在什么情况下使用哪种仪表，然后认真阅读电工仪表的面板，面板上的符号和数字需要认真阅读和理解，这些符号标志是表示该仪表有关技术特性的说明。限制了该仪表的使用条件及测量的电气参数范围、结构和精确度等级等，这些数据符号是为使用该仪表提供的重要参考指标。

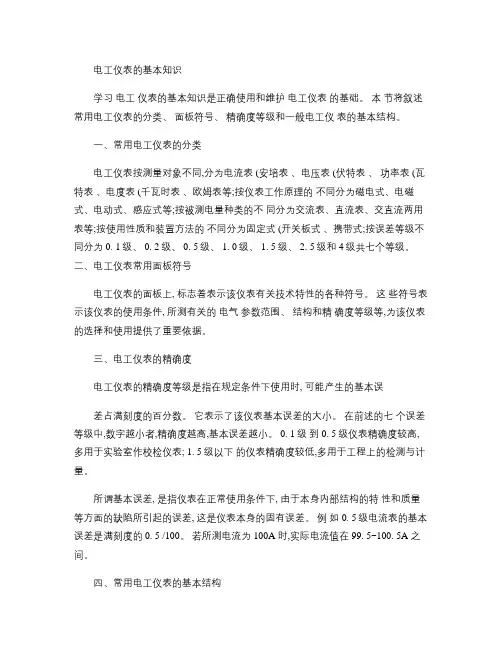

电工仪表的基本知识

学习 电工 仪表的基本知识是正确使用和维护 电工仪表 的基础。 本 节将叙述常用电工仪表的分类、 面板符号、 精确度等级和一般电工仪 表的基本结构。

一、常用电工仪表的分类

电工仪表按测量对象不同,分为电流表 (安培表 、电压表 (伏特表 、 功率表 (瓦特表 、电度表 (千瓦时表 、欧姆表等;按仪表工作原理的 不同分为磁电式、电磁式、电动式、感应式等;按被测电量种类的不 同分为交流表、直流表、交直流两用表等;按使用性质和装置方法的 不同分为固定式 (开关板式 、携带式;按误差等级不同分为 0. 1级、 0. 2级、 0. 5级、 1. 0级、 1. 5级、 2. 5级和 4级共七个等级。

二、电工仪表常用面板符号

电工仪表的面板上, 标志着表示该仪表有关技术特性的各种符号。 这 些符号表示该仪表的使用条件, 所测有关的 电气 参数范围、 结构和精 确度等级等,为该仪表的选择和使用提供了重要依据。

三、电工仪表的精确度

电工仪表的精确度等级是指在规定条件下使用时, 可能产生的基本误

差占满刻度的百分数。 它表示了该仪表基本误差的大小。 在前述的七 个误差等级中,数字越小者,精确度越高,基本误差越小。 0. 1级 到 0. 5级仪表精确度较高,多用于实验室作校检仪表; 1. 5级以下 的仪表精确度较低,多用于工程上的检测与计量。

所谓基本误差, 是指仪表在正常使用条件下, 由于本身内部结构的特 性和质量等方面的缺陷所引起的误差, 这是仪表本身的固有误差。 例 如 0. 5级电流表的基本误差是满刻度的 0. 5 /100。 若所测电流为 100A 时,实际电流值在 99. 5~100. 5A 之间。

四、常用电工仪表的基本结构

常用电工仪表主要由电木或铁皮或硬塑料制成的外壳、 有标度尺和有 关符号的面板、测量线路 (简单仪表无 、表头电磁系统、指针、阻尼 器、转轴、轴承、游丝、零位调整器等组成。

电工仪表与测量基本知识

电工仪表和电工测量是从事电工专业的技术人员必须掌握的一门知识。本章介绍电工测量和电工仪表的基本知识。

第一节 电工测量基本知识

一、 电工测量的意义

电工测量就是借助于测量设备，把未知的电量或磁量与作为测量单位的同类标准电量或标准磁量进行比较，从而确定这个未知电量或磁量(包括数值和单位)的过程。

一个完整的测量过程，通常包含如下几个方面：

1、 测量对象

电工测量的对象主要是反映电和磁特征的物理量，如电流(I)、电压(V)、电功率(P)、电能(W)以及磁感应强度(B)等；反映电路特征的物理量，如电阻(R)、电容(C)、电感(L)等；反映电和磁变化规律的非电量，如频率(f)、相位(φ)、功率因数(cosφ)等。

2、 测量方式和测量方法

根据测量的目的和被测量的性质，可选择不同的测量方式和不同的测量方法（详见本节二）。

3、 测量设备

对被测量与标准量进行比较的测量设备，包括测量仪器和作为测量单位参与测量的度量器。进行电量或磁量测量所需的仪器仪表，统称电工仪表。电工仪表是根据被测电量或磁量的性质，按照一定原理构成的。电工测量中使用的标准电量或磁量是电量或磁量测量单位的复制体，称为电学度量器。电学度量器是电气测量设备的重要组成部分，它不仅作为标准量参与测量过程，而且是维持电磁学单位统一，保证量值准确传递的器具。电工测量中常用的电学度量器有标准电池。标准电阻、标准电容和标准电感等。

除以上三个主要方面外，测量过程中还必须建立测量设备所必须的工作条件；慎重地进行操作，认真记录测量数据；并考虑测量条件的实际情况进行数据处理，以确定测量结果和测量误差。

二、 测量方式和测量方法的分类

1、 测量方式的分类

测量方式主要有如下两种：

(1) 直接测量 在测量过程中，能够直接将被测量与同类标准量进行比较，或能够直接用事先刻度好的测量仪器对被测量进行测量，从而直接获得被测量的数值的测量方式称为直接测量。例如，用电压表测量电压、用电度表测量电能以及用直流电桥测量电阻等都是直接测量。直接测量方式广泛应用于工程测量中。

电工常用仪表使用方法大全

导语：这一期的电工知识我们来为大家详细介绍常用仪表的使用方法和注意事项，以便于大家

更快的掌握相关知识。

一、万用表的使用方法

万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容

等，是电工最常用的仪表之一。

1、万用表的基本结构及外形

万用表主要由指示部分、测量电路和转换装置三部分组成。指示部分通常为磁电式微安表，俗

称表头；测量部分是把被测的电量转换为适合表头要求的微小直流电流，通常包括分流电路、

分压电路和整流电路；不同种类电量的测量及量程的选择是通过转换装置来实现的。

2、万用表的使用方法

（1）端钮（或插孔）选择要正确

红色表笔连接线要接到红色端钮上（或标有“+”号插孔内），黑色表笔的连接线应接到黑色端钮

上（或接到标有“—”号插孔内），有的万用表备有交直流2500伏的测量端钮，使用时黑色测试棒

仍接黑色端钮（或“—”的插孔内），而红色测试棒接到2500伏的端钮上（或插孔内）。

（2）转换开关位置的选择要正确

根据测量对象将转换开关转到需要的位置上。如测量电流应将转换开关转到相应的电流档，测

量电压转到相应的电压档。有的万用表面板上有两个转换开关，一个选择测量种类，另一个选

择测量量程。使用时应先选择测量种类，然后选择测量量程。

（3）量程选择要合适

根据被测量的大致范围，将转换开关转至该种类的适当量程上。测量电压或电流时，最好使指

针在量程的二分之一到三分之二的范围内，读数较为准确。

（4）正确进行读数

在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。因此测量时，在对应的

标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。

（5）欧姆档的正确使用

1）选择合适的倍率档

测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中

间，读数越准确，越向左，刻度线越挤，读数的准确度越差。

2）调零

测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的
