塔吊基础施工、组装安全技术要求及规范

1.1 塔吊组装

1、塔吊组装必须由专业组装塔吊的人员进行组装。

2、安装底架：

将底架置于混凝土平台上，装上压板，拧紧地脚螺柱，测量底架上四个法兰盘水平度，其中误差应在1.5㎜以内,若超差则在底架与基础的接触面间用楔形调整块及铁板垫平,注意垫块必须垫实垫牢,不允许垫块有任何可能的松动,再次拧紧地脚螺栓(双螺母防松)。

3、安装基础节、标准节：

将基础节吊装到底架上，用8件M24×95高强螺栓将底架和基础节连接。再吊装2节标准节（标准节有踏步的一方应与准备安装平衡臂的方向一致，）用M30×260高强螺栓连接好。

4、安装套架回转支承总成：

下转台、回转支承、上转台出厂时已用螺栓连为整体。用两个U形环套在上转台与塔帽连接的耳板上，将回转支承总成吊装到套架顶部上，用销轴把套架与下转台连为一体后，将总成吊装套在标准节上，再调整好16个套架滚轮与标准节的间隙。（间隙2-4毫米）用8件高强螺栓将标准节与下转台连接好。

5、安装塔顶： 2 / 4 吊装前在地面上先把塔顶上的平台、栏杆扶梯装好，为使安装平衡臂、起重臂方便，事先在塔顶的左右两边各装上一根平衡臂拉杆，起重臂前后拉杆各一根，随后把塔顶吊到上转台上，用4件销轴将塔顶与上转台连接好。吊装时应将塔顶垂直的一侧朝向吊臂方向。

6、安装平衡臂总成：

地面上把两节平衡臂用高强螺栓连接好,将起升机构、电控箱、平衡臂拉杆装在平衡臂上,并固接好,用U型环套在平衡臂的四个安装吊耳上,吊起平衡臂。

用销轴将平衡臂与塔帽连接并穿好开口销,然后将平衡臂逐渐抬高，直到将平衡臂放下，至拉杆完全受力。

检查各销轴连接部位及其它装配部位，发现问题及时处理。再吊装两块平衡重安装在平衡臂尾部。

注意：吊装平衡臂时严禁将钢丝绳子直接在安装吊耳上，以免将钢丝绳磨断。

7、安装司机室：

司机室内的电器设备安装齐全后，把司机室吊到上转台驾驶室的撑杆上用螺栓连接好。

第十三条 建筑施工单位应当在施工现场四周设置连续、封闭的围挡。施工现场围挡的设置应符合下列要求:

（一)施工现场围挡应选用彩钢压型板等硬质材料制作。围挡下方应设置30cm高、24cm厚砖墙护脚作为界线，防止淤泥、污水溢出围挡外流。围挡必须稳固、安全、整洁、美观，粉刷天然色等与周围环境协调的油漆和图案，表面要有宣传行业安全文明施工规定或企业精神、文化的宣传标语。

(二)在城镇规划区主要道路两侧、机场、车站、广场的施工现场围挡高度不得低于2.5米，其他地区不得低于1。8米。

(三）距离学校、医院、住宅等建筑物不足5米的施工现场，应设置具有降噪功能的围挡。

（四)市政工程、道路维修及地下管线敷设工程项目的围挡可以连续设置，也可以按工程进度分段设置，采取封闭施工。特殊情况不能设置围挡的，应当设置安全警示标志,并在工程显要处采取隔离措施。

（五）工地严禁依靠围挡堆放物料、器具等，以及用围挡做挡土、挡水墙和机械设备的支撑体.

第十四条 建筑施工现场应当设置封闭式金属大门。

（一）工地大门宽度不小于7米，门头高度不小于4。2米，并符合消防要求.大门不得透视，门扇高度要与围挡相适应,为钢制双扇拆叠对开式或电动不锈钢推拉式。门头要标明施工单位名称，悬挂企业标志，两侧为弘扬企业精神的标语。

（二）大门内侧应当设置门卫室。大门内道路一侧要设置“七牌二图”（施工企业简介牌、工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌、入场须知牌和施工现场总平面布置图、建筑工程效果图）施工标牌。其中，工程概况牌应当注明工程名称、建设规模、开工和竣工日期、施工许可证号以及建设、勘察设计、施工、监理单位名称和责任人；质量和安全监督机构等内容.

（三）“七牌”牌底高度为0.6米,单块牌尺寸高×宽为1.22米×0。8米,应使用蓝底白字或白底红字.“二图”应用喷绘制作，牌底高度为0。6米，单块牌尺寸高为1.22米.

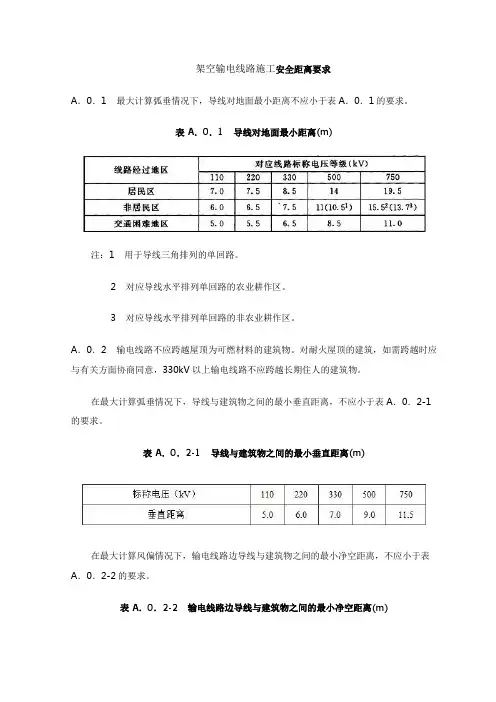

架空输电线路施工安全距离要求

A．0．1 最大计算弧垂情况下，导线对地面最小距离不应小于表A．0．1的要求。

表A．0．1 导线对地面最小距离(m)

注：1 用于导线三角排列的单回路。

2 对应导线水平排列单回路的农业耕作区。

3 对应导线水平排列单回路的非农业耕作区。

A．0．2 输电线路不应跨越屋顶为可燃材料的建筑物。对耐火屋顶的建筑，如需跨越时应与有关方面协商同意，330kV以上输电线路不应跨越长期住人的建筑物。

在最大计算弧垂情况下，导线与建筑物之间的最小垂直距离，不应小于表A．0．2-1的要求。

表A．0．2-1 导线与建筑物之间的最小垂直距离(m)

在最大计算风偏情况下，输电线路边导线与建筑物之间的最小净空距离，不应小于表A．0．2-2的要求。

表A．0．2-2 输电线路边导线与建筑物之间的最小净空距离(m)

在无风情况下，边导线与建筑物之间的最小水平距离，不应小于表A．0．2-3的要求。

表A．0．2-3 边导线与建筑物之间的最小水平距离(m)

A．0．3 输电线路经过集中林区时，宜采用加高杆塔跨越林木不砍通道的方案。当跨越时，导线与树木(考虑自然生长高度)之间的最小垂直距离，不应小于表A．0．3-1的要求。当砍伐通道时，通道净宽度应符合设计要求。

表A．0．3-1 导线与树木(考虑自然生长高度)之间的最小垂直距离(m)

在最大计算风偏情况下，输电线路通过公园、绿化区或防护林带，导线与树木之间的最小净空距离，不应小于表A．0．3-2的要求。

表A．0．3-2 导线与树木之间的最小净空距离(m)

输电线路通过果树、经济作物林或城市灌木林不应砍伐通道。导线与果树、经济作物、城市绿化灌木以及街道行道树木之间的最小垂直距离，不应小于表A．0．3-3的要求。

表A．0．3-3 导线与果树、经济作物、城市绿化灌木以及街道行道树木之间的最小垂直距离(m)

实用文档

通信工程施工安全生产操作手册

陕西通信建设有限公司

安全生产委员会

实用文档

前 言

本手册是根据通信施工企业管理和操作人员在实际施工中的要求进行编写的。本安全生产操作手册的主要内容包括总则、一般安全生产要求、工器具和仪表、器材储运、通信线路、管道施工和通信设备、卫星地球站、微波、移动通信基站天馈线、通信电源设备安装、综合布线及国际通信工程等。

本手册用黑体字标注的条文为强制性条文，应严格执行。

本手册在使用的过程中，如有需要补充或修改的内容，请与公司综合管理部联系

实用文档

目 次

第一章 总 则

第二章 一般安全生产要求

第一节 施工安全管理

第二节 施工现场应急预案

第三节 施工现场安全

第四节 施工驻地安全

第五节 施工车辆交通安全

第六节 施工现场防火

第七节 野外作业安全

第八节 用电安全

第九节 通信工程施工监理安全监督要求

第三章 工器具和仪表

第一节 一般工具

第二节 梯子和高凳

第三节 安全带

第四节 动力机械设备

第五节 手动机具

第六节 手持式电动工具

第七节 仪表

第四章 器材储运

第一节 一般安全规定

第二节 装运杆材

第三节 搬运光(电)缆

第四节

第五章 通信线路工程

第一节 一般安全要求

第二节 架空线路

第三节 直埋线路 实用文档

第四节 敷设管道光（电）缆

第五节 气流敷设光缆

第六节 水底光（电）缆

第七节 高速公路线路

第八节 墙壁光（电）缆

第九节 线路终端设备安装

第六章 通信管道工程

第一节 一般安全要求

第二节 测量

第三节 土方作业

第四节 钢筋加工

第五节 模板、挡土板

第六节 混凝土

第七节 铺管和导向钻孔

第八节 砖砌体

第九节 管道试通

第七章 通信设备工程

第一节 一般安全要求

第二节 铁件安装

第三节 安装机架和布放线缆

第四节 加电测试、系统开通
