衬胶化工设备施工方案

衬胶防腐施工方案

1. 引言

衬胶防腐施工是一种常用的防腐方法，特别适合于化工设备、储罐、管道和地下水工程等设施的防腐。本文档将详细介绍衬胶防腐的施工方案，包括施工前的准备工作、施工过程的步骤和注意事项等。通过该文档的指导，施工人员能够正确高效地进行衬胶防腐施工。

2. 施工前的准备工作

在进行衬胶防腐施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 材料准备

首先，需要准备好所需的材料，包括衬胶、底漆、中涂料、面涂料、溶剂等。这些材料应根据实际施工需要进行选择，确保其质量合格、符合施工规范。

2.2 表面处理

在施工前，需要对施工表面进行处理，以保证施工材料的粘接力和衬胶防腐层的牢固性。表面处理的方法有机械除锈、喷砂清理等，根据不同的材料和施工要求选择合适的处理方法。 2.3 设备和环境检查

在进行衬胶防腐施工前，需要对施工设备和环境进行检查，确保其符合施工要求。检查内容包括设备的光洁度、温度、湿度等，以及施工现场的通风情况和防火安全等。

3. 施工步骤

3.1 衬胶涂刷准备

在进行衬胶涂刷前，需要将衬胶进行搅拌均匀，以使其成分充分混合。准备完成后，使用专用刷子或喷枪将衬胶涂刷于施工表面上。

3.2 底漆涂刷

在衬胶涂刷完成后，需要进行底漆的涂刷。底漆涂刷的目的是增强衬胶与基础材料的粘接力并提高防腐效果。底漆涂刷需要进行两遍，确保涂刷均匀，并且每遍涂刷间需要进行充分干燥。

3.3 中涂料涂刷

底漆涂刷完成后，进行中涂料的涂刷。中涂料的主要作用是增加防腐层的厚度，提高防腐性能。根据需求，可以进行一到两遍的涂刷。 3.4 面涂料涂刷

最后，进行面涂料的涂刷。面涂料的主要作用是保护中涂料层，增加装饰效果。面涂料需要进行两到三遍的涂刷，确保涂层的均匀和美观。

3.5 防腐层干燥

在完成涂刷后，需要等待防腐层干燥。干燥时间根据所使用的材料和环境条件而定，通常需要24小时以上。在干燥期间，需要注意对施工现场的保护，避免外力对防腐层的损害。

碳钢衬胶施工方案

1. 简介

碳钢衬胶是一种常用的管道衬里材料，它由碳钢作为外层材料，内层涂覆聚氨酯或橡胶等材料组成。碳钢衬胶具有耐腐蚀、耐磨损等优点，广泛应用于化工、石油、电力等行业的管道系统中。

本文将介绍碳钢衬胶施工的步骤和注意事项，以帮助施工人员正确高效地进行衬胶施工。

2. 施工步骤

2.1 准备工作

在进行碳钢衬胶施工之前，应进行充分的准备工作，包括以下内容：

• 清理管道：清除管道内的污垢、锈蚀等杂物，确保管道表面清洁。

• 检查管道：检查管道的表面是否平整，并对存在的缺陷进行修复，以确保衬胶施工后的粘结牢固。 • 确定施工工艺：根据具体情况确定衬胶施工的工艺和材料，选择适合的聚氨酯或橡胶作为衬胶材料，并配备相应的施工设备。

2.2 衬胶涂覆

衬胶涂覆是碳钢衬胶施工的关键步骤，需要按照以下步骤进行：

1. 涂胶准备：按照材料规格，将衬胶材料进行配比，并倒入搅拌桶中，使用搅拌器搅拌均匀，直到颜色均匀。

2. 衬胶涂覆：使用专用刷子或辊涂机将衬胶涂覆在管道内壁上。先从管道的一端开始，沿着管道内壁均匀地涂覆衬胶，直至涂覆完成。

3. 衬胶修补：涂覆完毕后，检查衬胶涂层是否存在空鼓、起泡、裂缝等问题。若有问题，应及时修补，保证衬胶层的完整性。

2.3 固化处理

衬胶施工完成后，需要进行固化处理，以保证衬胶层的质量和性能。固化处理的步骤如下： 1. 固化时间：根据衬胶材料的要求和环境条件，确定固化时间。一般情况下，衬胶涂层的固化时间为24小时以上，高温条件下可缩短固化时间。

2. 温度控制：在固化过程中，控制施工现场的温度，确保温度稳定且符合衬胶材料的要求。

3. 固化检查：在固化结束后，对衬胶层进行检查，确保固化质量，如有需要，可进行必要的修补。

3. 注意事项

在进行碳钢衬胶施工时，需要注意以下事项：

• 安全措施：施工人员应穿戴好防护装备，如手套、口罩、护目镜等，以保护自己的安全。

• 环境控制：施工现场应保持通风良好，避免有害气体积聚。如果施工现场空气质量不佳，应进行通风处理。 • 材料质量：在进行碳钢衬胶施工前，应检查所使用的衬胶材料的质量和性能，确保其符合要求。

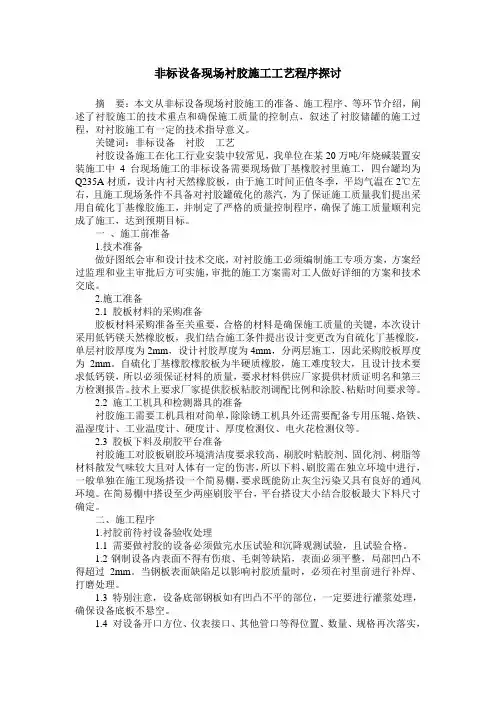

非标设备现场衬胶施工工艺程序探讨

摘 要：本文从非标设备现场衬胶施工的准备、施工程序、等环节介绍，阐述了衬胶施工的技术重点和确保施工质量的控制点，叙述了衬胶储罐的施工过程，对衬胶施工有一定的技术指导意义。

关键词：非标设备 衬胶 工艺

衬胶设备施工在化工行业安装中较常见，我单位在某20万吨/年烧碱装置安装施工中4台现场施工的非标设备需要现场做丁基橡胶衬里施工，四台罐均为Q235A材质，设计内衬天然橡胶板，由于施工时间正值冬季，平均气温在2℃左右，且施工现场条件不具备对衬胶罐硫化的蒸汽，为了保证施工质量我们提出采用自硫化丁基橡胶施工，并制定了严格的质量控制程序，确保了施工质量顺利完成了施工，达到预期目标。

一 、施工前准备

1.技术准备

做好图纸会审和设计技术交底，对衬胶施工必须编制施工专项方案，方案经过监理和业主审批后方可实施，审批的施工方案需对工人做好详细的方案和技术交底。

2.施工准备

2.1 胶板材料的采购准备

胶板材料采购准备至关重要，合格的材料是确保施工质量的关键，本次设计采用低钙镁天然橡胶板，我们结合施工条件提出设计变更改为自硫化丁基橡胶，单层衬胶厚度为2mm，设计衬胶厚度为4mm，分两层施工，因此采购胶板厚度为2mm。自硫化丁基橡胶橡胶板为半硬质橡胶，施工难度较大，且设计技术要求低钙镁，所以必须保证材料的质量，要求材料供应厂家提供材质证明名和第三方检测报告。技术上要求厂家提供胶板粘胶剂调配比例和涂胶、粘贴时间要求等。

2.2 施工工机具和检测器具的准备

衬胶施工需要工机具相对简单，除除锈工机具外还需要配备专用压辊、烙铁、温湿度计、工业温度计、硬度计、厚度检测仪、电火花检测仪等。

2.3 胶板下料及刷胶平台准备

衬胶施工对胶板刷胶环境清洁度要求较高，刷胶时粘胶剂、固化剂、树脂等材料散发气味较大且对人体有一定的伤害，所以下料、刷胶需在独立环境中进行，一般单独在施工现场搭设一个简易棚，要求既能防止灰尘污染又具有良好的通风环境。在简易棚中搭设至少两座刷胶平台，平台搭设大小结合胶板最大下料尺寸确定。

第1篇

一、工程概况

本工程位于我国某市，主要针对某化工厂的管道、储罐等设备进行衬胶防腐处理。工程目的是提高设备的使用寿命，防止介质腐蚀，确保生产安全。衬胶防腐材料选用耐腐蚀、耐磨损、耐热、耐寒的橡胶材料。本方案旨在为工程提供详细的施工指导，确保施工质量。

二、施工准备

1. 施工组织

成立衬胶防腐施工小组，明确各成员职责，确保施工顺利进行。

2. 材料准备

（1）橡胶衬里：根据设备材质、工作介质、工作温度等因素选择合适的橡胶衬里材料。

（2）胶粘剂：选择与橡胶衬里材料相匹配的胶粘剂。

（3）辅助材料：切割机、砂纸、腻子、刷子、砂轮、防护用品等。

3. 施工工具

（1）切割工具：钢锯、砂轮切割机、电锯等。

（2）打磨工具：砂纸、砂轮、磨光机等。

（3）涂刷工具：毛刷、滚筒、高压无气喷涂机等。

（4）防护用品：安全帽、防护眼镜、防尘口罩、防毒面具、手套、工作服等。

4. 施工现场

（1）清理现场：对施工区域进行清理，确保无杂物、油污等。

（2）搭建脚手架：根据设备高度和施工要求，搭建稳固的脚手架。

（3）设置警示标志：在施工区域设置警示标志，提醒过往人员注意安全。

三、施工工艺

1. 基层处理 （1）表面处理：采用机械或手工方法，将设备表面锈蚀、油污、焊渣等清理干净。

（2）打磨：用砂纸或砂轮对处理后的表面进行打磨，使表面平整、粗糙度适中。

（3）涂底漆：在打磨后的表面涂刷底漆，提高附着力。

2. 橡胶衬里施工

（1）切割橡胶衬里：根据设备尺寸和形状，将橡胶衬里切割成合适的形状。

（2）贴合：将切割好的橡胶衬里贴合在设备表面，确保贴合紧密、无气泡。

（3）固定：采用螺丝、胶粘剂等方法将橡胶衬里固定在设备表面。

（4）打磨：用砂纸或砂轮对贴合后的橡胶衬里进行打磨，使表面平整。

3. 胶粘剂施工

（1）配制胶粘剂：按照产品说明书要求，将胶粘剂与固化剂按比例配制。

（2）涂刷胶粘剂：将配制好的胶粘剂均匀涂刷在橡胶衬里表面。
