铁路框构桥顶进施工

框架桥顶进施工方案

论文摘要:

在站场改造施工中，线路不停止运行旳状况下，进行桥旳顶进施工，不仅风险大并且顶桥旳精确度不轻易控制，导致工程中旳难题，通过长时间旳探索，我们总结了一定旳经验。在框架桥预制时，必须做好如下几方面控制：基坑开挖完毕后，制作后背梁，后背梁与顶进段一侧面层表面平整，保证顶进过程中旳直线。滑板对顶进施工重关重要，滑板位于垫层与主体桥底板之间，在滑板旳底部纵横向设置地锚梁，与滑板连成整体防止滑板在顶进过程中随主体桥移动。同步船头坡刃角相称规模于框架主体旳悬挑部位，其斜度控制是难点。同步导向墩旳布置、隔离层旳平整润滑、测量放线旳精确度也同样是工程旳质量要点。在框架桥顶进旳期间，注意顶进方向，保证桥体旳直线运行。

关键词：顶桥 后背梁 滑板 隔离层 顶镐 船头坡

目 录

第一章 后背梁………………………………………………………3

1.1 后背梁制作……………………………………………… 3

1.2后背梁控制点………………………………………………3

第二章 滑板………………………………………………………3

2.1滑板制作……………………………………………………3

2.2滑板施工控制点……………………………………………4

第三章 导向墩……………………………………………………4

3.1 导向墩选材…………………………………………………4

3.2导向墩布置…………………………………………………5

第四章 隔离层………………………………………………………6

4.1隔离层旳制作………………………………………………6

4.2隔离层控制点………………………………………………6 第五章 船头坡……………………………………………………6

5.1船头坡旳制作………………………………………………6

5.2船头坡控制点………………………………………………7

铁路顶进立交桥施工中应注意的几个问题

铁路顶进立交桥施工是一项复杂的工程，需要注意许多问题。以下是几个需要注意的问题：

1. 安全问题

在施工过程中，安全问题是最重要的。施工人员必须遵守安全规定，佩戴必要的安全装备，如安全帽、安全鞋等。同时，施工现场必须设置警示标志，确保施工区域的安全。此外，施工人员必须严格遵守操作规程，确保施工过程中不发生任何意外事故。

2. 环保问题

在施工过程中，必须注意环保问题。施工现场必须设置垃圾桶，确保施工过程中产生的垃圾得到妥善处理。同时，施工过程中必须注意保护周围的环境，避免对周围的居民造成影响。

3. 施工质量问题

在施工过程中，必须注意施工质量问题。施工人员必须按照设计要求进行施工，确保施工质量符合要求。同时，施工过程中必须注意施工材料的质量，避免使用劣质材料。

4. 施工进度问题

在施工过程中，必须注意施工进度问题。施工人员必须按照施工计划进行施工，确保施工进度符合要求。同时，施工过程中必须注意协调各个施工环节，避免出现施工延误的情况。

5. 施工成本问题

在施工过程中，必须注意施工成本问题。施工人员必须按照预算要求进行施工，确保施工成本符合要求。同时，施工过程中必须注意节约材料和人力成本，避免造成不必要的浪费。

总之，铁路顶进立交桥施工是一项复杂的工程，需要注意许多问题。施工人员必须严格遵守安全规定，注意环保问题，确保施工质量符合要求，按照施工计划进行施工，同时注意节约成本。只有这样，才能确保铁路顶进立交桥施工的顺利进行。

顶进框架桥下穿既有铁路施工技术分析

摘要：过往的铁路工程规划中，常因地域限制导致公路与铁路的交织点成为平交道口，然而随着铁路运输的繁荣，这些平交路口逐渐暴露为严重的交通安全隐患，并对道路流通效率构成挑战。为改善这一状况，应实施从平交转向立交的改造，即通过运用预制箱体顶进技术，巧妙地在铁路下方进行施工，确保整个过程不对现有铁路的日常运行造成干扰。

关键词：顶进框架；桥下穿既有铁路；施工技术

1顶进框架桥的概念

顶进框架桥是一种特殊的桥梁结构，通常用于跨越铁路或公路等交通要道。在进行桥梁施工时，如果需要在已有铁路上进行跨越施工，传统的方法往往会对交通造成严重的影响，而顶进框架桥的设计则可以有效地减少对交通的影响。顶进框架桥的施工技术主要包括以下几个方面：首先是严格遵守施工时间和路线限制，以减少对交通的干扰。其次是采用先进的桥梁搭设技术，通过在桥梁两端设置临时支撑结构，使得桥梁可以在不影响交通的情况下逐步向前推进。当桥梁推进到位后，再进行结构连接和桥面铺装等工序，最终完成整个桥梁的施工。由于顶进框架桥的特殊性，对施工工艺和技术要求都较高。首先需要进行严密的施工方案设计和计算分析，确保桥梁的施工过程能够平稳进行。其次，施工过程中需要对临时支撑结构和推进机械设备进行严格的检测和维护，以确保施工安全和桥梁质量。总的来说，顶进框架桥下穿已有铁路的施工技术是一项复杂而又重要的工程，需要施工方在技术和管理层面都具备较强的实力和经验。只有通过科学严谨的施工技术和标准化的管理流程，才能确保桥梁施工的顺利进行，并最终为社会交通发展做出贡献。

2顶进框架桥下穿施工的技术难点

顶进框架桥下穿施工的技术难点主要有以下几个方面：一是施工空间受限，由于桥下空间狭窄，施工设备和人员进出困难，影响了施工效率和安全性；二是受到桥梁结构的限制，需要针对桥梁的结构特点进行精准的施工设计和方案制定；三是受到既有铁路的影响，施工过程中需要考虑既有铁路的正常运行，避免对铁路正常运行造成影响。针对这些技术难点，需要采取一系列的施工措施和技术手段来解决。首先，在施工前需要进行详细的勘测和设计，确保施工方案科学合理；其次，要采用先进的施工设备和技术，如利用微振喷桩机进行桩基施工，采用大型起重机进行梁体吊装等；另外，要合理安排施工时间，避开既有铁路的高峰运行时段，减少对既有铁路的影响。

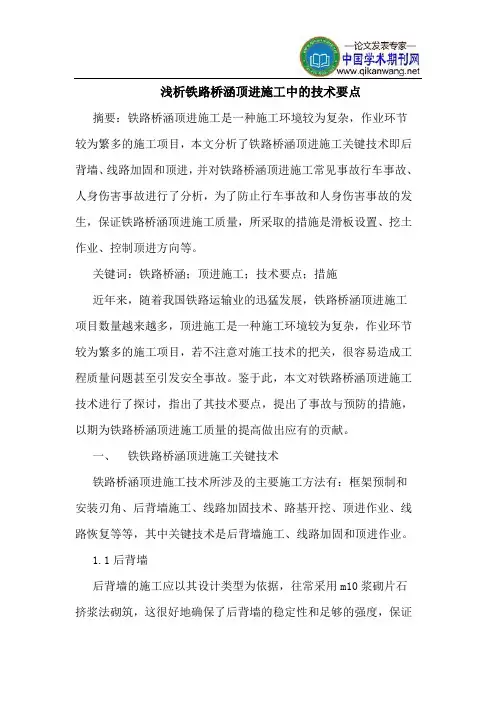

浅析铁路桥涵顶进施工中的技术要点

摘要：铁路桥涵顶进施工是一种施工环境较为复杂，作业环节较为繁多的施工项目，本文分析了铁路桥涵顶进施工关键技术即后背墙、线路加固和顶进，并对铁路桥涵顶进施工常见事故行车事故、人身伤害事故进行了分析，为了防止行车事故和人身伤害事故的发生，保证铁路桥涵顶进施工质量，所采取的措施是滑板设置、挖土作业、控制顶进方向等。

关键词：铁路桥涵；顶进施工；技术要点；措施

近年来，随着我国铁路运输业的迅猛发展，铁路桥涵顶进施工项目数量越来越多，顶进施工是一种施工环境较为复杂，作业环节较为繁多的施工项目，若不注意对施工技术的把关，很容易造成工程质量问题甚至引发安全事故。鉴于此，本文对铁路桥涵顶进施工技术进行了探讨，指出了其技术要点，提出了事故与预防的措施，以期为铁路桥涵顶进施工质量的提高做出应有的贡献。

一、 铁铁路桥涵顶进施工关键技术

铁路桥涵顶进施工技术所涉及的主要施工方法有：框架预制和安装刃角、后背墙施工、线路加固技术、路基开挖、顶进作业、线路恢复等等，其中关键技术是后背墙施工、线路加固和顶进作业。

1.1后背墙

后背墙的施工应以其设计类型为依据，往常采用m10浆砌片石挤浆法砌筑，这很好地确保了后背墙的稳定性和足够的强度，保证

后背墙在整个施工过程以及在日后长期的使用过过程中不开裂不断裂。后背墙完全硬化和满足强度要求后，要及时回填土。并采用大型压路机碾压密实。

1.2线路加固

顶进作业进行前一个很重要的步骤就是对施工路段进行线路加固，线路加固过程中要注意对加固的路段进行精确的技术检算，要结合铁路桥涵的具体情况和技术要求，严格检算静力强度、疲劳强度等项目。

1.3顶进

顶进作业是顶进施工的关键环节，因此其作业效果直接关系着整个顶进施工项目的工程质量。顶进施工前，要认真检查准备情况，对液压设备的各个部件进行测试和调试，全部符合技术要求后才能进行安装。在顶镐、油泵、管路等全部液压系统安装完毕时，要再次对液压设备进行检测和调试，确保其正常运行。除此之外，在正式进行顶进作业之前要进行试顶，试顶压力一般不低于桥体重量的0.8倍不高于桥体重量的1.2倍。顶进作业中，每次顶程一般不超过800mm，每次顶进完成后和新一轮的顶进开始前都要认真检查设备情况，并对施工线路的加固情况进行仔细的检查。顶进过程中要对顶程等数据做好记录，并注意严格控制偏差。
