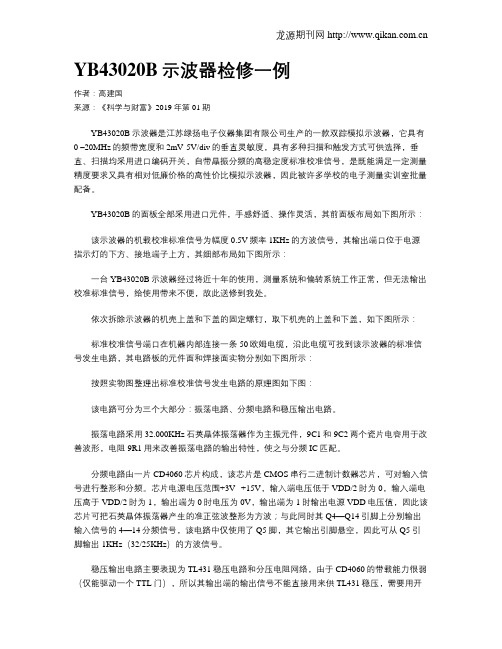

YB43020B示波器检修一例作者：高建国来源：《科学与财富》2019年第01期YB43020B示波器是江苏绿扬电子仪器集团有限公司生产的一款双踪模拟示波器，它具有0 –20MHz的频带宽度和2mV-5V/div的垂直灵敏度，具有多种扫描和触发方式可供选择，垂直、扫描均采用进口编码开关，自带晶振分频的高稳定度标准校准信号，是既能满足一定测量精度要求又具有相对低廉价格的高性价比模拟示波器，因此被许多学校的电子测量实训室批量配备。
YB43020B的面板全部采用进口元件，手感舒适、操作灵活，其前面板布局如下图所示：该示波器的机载校准标准信号为幅度0.5V频率1KHz的方波信号，其输出端口位于电源指示灯的下方、接地端子上方，其细部布局如下图所示：一台YB43020B示波器经过将近十年的使用，测量系统和偏转系统工作正常，但无法输出校准标准信号，给使用带来不便，故此送修到我处。
依次拆除示波器的机壳上盖和下盖的固定螺钉，取下机壳的上盖和下盖，如下图所示：标准校准信号端口在机器内部连接一条50欧姆电缆，沿此电缆可找到该示波器的标准信号发生电路，其电路板的元件面和焊接面实物分别如下图所示：按照实物图整理出标准校准信号发生电路的原理图如下图：该电路可分为三个大部分：振荡电路、分频电路和稳压输出电路。
振荡电路采用32.000KHz石英晶体振荡器作为主振元件，9C1和9C2两个瓷片电容用于改善波形，电阻9R1用来改善振荡电路的输出特性，使之与分频IC匹配。
分频电路由一片CD4060芯片构成，该芯片是CMOS串行二进制计数器芯片，可对输入信号进行整形和分频。
芯片电源电压范围+3V--+15V，输入端电压低于VDD/2时为0，输入端电压高于VDD/2时为1，输出端为0时电压为0V，输出端为1时输出电源VDD电压值，因此该芯片可把石英晶体振荡器产生的准正弦波整形为方波；与此同时其Q4—Q14引脚上分别输出输入信号的4—14分频信号，该电路中仅使用了Q5脚，其它输出引脚悬空，因此可从Q5引脚输出1KHz（32/25KHz）的方波信号。
示波器波形失真原因示波器是一种用于观察和测量电信号波形的仪器。
在使用示波器时，有时会出现波形失真的情况，即信号波形在示波器上显示出与实际波形不一致的情况。
波形失真可能会导致对信号特征的判断产生误差，因此了解波形失真的原因对于正确使用示波器是非常重要的。
波形失真的原因可以分为多个方面，下面将对常见的几种波形失真原因进行介绍。
1. 带宽限制：示波器的带宽指的是示波器能够显示的信号频率范围。
如果被测信号的频率超过示波器的带宽，那么示波器会对信号进行衰减和相位延迟，导致波形失真。
解决这个问题的方法是选择带宽更高的示波器来进行测量。
2. 响应时间：示波器的响应时间指的是示波器从输入信号发生变化到显示出来的时间。
如果示波器的响应时间较长，那么在高频信号的变化过程中，示波器可能无法及时显示出来，导致波形失真。
解决这个问题的方法是选择响应时间更短的示波器。
3. 非线性失真：示波器的输入电路和放大电路可能会引入非线性失真，导致波形形状发生变化。
非线性失真可能是由于电路元件的非线性特性或者电路设计不良造成的。
解决这个问题的方法是使用更高质量的示波器或者进行电路设计的优化。
4. 采样率不足：示波器的采样率指的是示波器对输入信号进行采样的频率。
如果采样率不足，那么示波器可能无法准确地捕捉到信号的快速变化，导致波形失真。
解决这个问题的方法是选择采样率更高的示波器进行测量。
5. 动态范围不足：示波器的动态范围指的是示波器能够测量的最大信号幅值和最小信号幅值之间的比值。
如果被测信号的幅值超过了示波器的动态范围，那么示波器可能无法准确地显示出信号的细节，导致波形失真。
解决这个问题的方法是选择动态范围更大的示波器。
除了以上几种常见的波形失真原因外，还有一些其他因素也可能会导致波形失真，例如电缆传输损耗、噪声干扰等。
在使用示波器进行信号测量时，需要对这些因素进行综合考虑，选择合适的示波器，并采取相应的措施来减小波形失真的影响。
总结起来，示波器波形失真的原因主要包括带宽限制、响应时间、非线性失真、采样率不足和动态范围不足等。

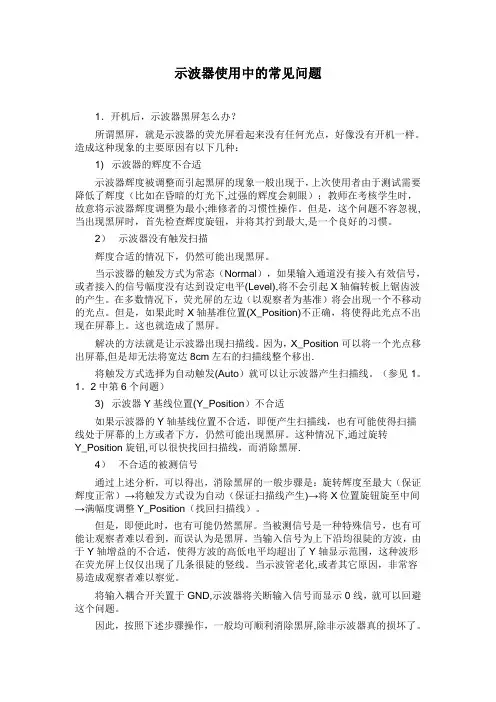

示波器使用中的常见问题1．开机后，示波器黑屏怎么办？所谓黑屏，就是示波器的荧光屏看起来没有任何光点，好像没有开机一样。
造成这种现象的主要原因有以下几种：1) 示波器的辉度不合适示波器辉度被调整而引起黑屏的现象一般出现于，上次使用者由于测试需要降低了辉度（比如在昏暗的灯光下,过强的辉度会刺眼）；教师在考核学生时，故意将示波器辉度调整为最小;维修者的习惯性操作。
但是，这个问题不容忽视,当出现黑屏时，首先检查辉度旋钮，并将其拧到最大,是一个良好的习惯。
2）示波器没有触发扫描辉度合适的情况下，仍然可能出现黑屏。
当示波器的触发方式为常态（Normal），如果输入通道没有接入有效信号，或者接入的信号幅度没有达到设定电平(Level),将不会引起X轴偏转板上锯齿波的产生。
在多数情况下，荧光屏的左边（以观察者为基准）将会出现一个不移动的光点。
但是，如果此时X轴基准位置(X_Position)不正确，将使得此光点不出现在屏幕上。
这也就造成了黑屏。
解决的方法就是让示波器出现扫描线。
因为，X_Position可以将一个光点移出屏幕,但是却无法将宽达8cm左右的扫描线整个移出.将触发方式选择为自动触发(Auto）就可以让示波器产生扫描线。
（参见1。
1。
2中第6个问题）3) 示波器Y基线位置(Y_Position）不合适如果示波器的Y轴基线位置不合适，即便产生扫描线，也有可能使得扫描线处于屏幕的上方或者下方，仍然可能出现黑屏。
这种情况下,通过旋转Y_Position旋钮,可以很快找回扫描线，而消除黑屏.4）不合适的被测信号通过上述分析，可以得出，消除黑屏的一般步骤是：旋转辉度至最大（保证辉度正常）→将触发方式设为自动（保证扫描线产生)→将X位置旋钮旋至中间→满幅度调整Y_Position（找回扫描线）。
但是，即便此时，也有可能仍然黑屏。
当被测信号是一种特殊信号，也有可能让观察者难以看到，而误认为是黑屏。
当输入信号为上下沿均很陡的方波，由于Y轴增益的不合适，使得方波的高低电平均超出了Y轴显示范围，这种波形在荧光屏上仅仅出现了几条很陡的竖线。
示波器闪屏故障维修方法
摘要：
一、示波器闪屏故障的判断
二、示波器闪屏故障的原因分析
1.电源故障
2.显示器故障
3.信号线故障
4.示波器内部电路故障
三、闪屏故障维修方法
1.更换电源
2.更换显示器
3.检查并修复信号线
4.检查并修复示波器内部电路
四、预防闪屏故障的措施
五、总结
正文：
一、引言
Python是一种广泛应用于各个领域的编程语言，其简洁的语法和丰富的库使得开发者能够高效地完成各种任务。
本文将为您介绍Python编程的基本知识和高级特性，并通过实战项目让您更好地掌握Python的应用。
二、Python编程基础
1.语法规则：Python遵循缩进、单一继承和强制缩进等规则，使得代码结构清晰。
2.变量与数据类型：Python中的变量类型包括整数、浮点数、字符串、列表、元组、字典等，支持可变与不可变数据类型。
3.控制结构：Python的控制结构包括条件判断（if-elif-else）、循环结构（for、while）和循环控制语句（break、continue）。
4.函数与模块：Python支持自定义函数，并可通过模块导入外部库函数，提高代码复用性。
示波器使用中的典型故障以及处理方法示波器是一种常见的测试仪器，主要用于观察电信号的波形、幅度、频率等参数。
但是在使用示波器的过程中，也会遇到一些问题，下面将介绍一些典型的示波器故障及其解决方法。
1. 信号不稳定当示波器读取信号时，信号的稳定性是非常重要的。
如果信号不稳定，可能会出现波形抖动、信号失真等问题。
一些可能导致信号不稳定的原因包括：•接触不良：如果示波器的探头接触不良，会导致信号不稳定。
解决方法是检查探头的接触情况并重新连接。
•脉冲干扰：脉冲干扰是由于电磁干扰（EMI）或RFI（射频干扰）引起的。
如果示波器没有良好的屏蔽，将很容易受到这些干扰的影响。
解决方法包括使用屏蔽探头或更好地屏蔽示波器本身。
•电源变化：示波器的电源稳定性是关键因素，如果示波器的电源使用不稳定或低质量的电源，它可能会导致信号不稳定。
•探头质量不良：如果示波器的探头质量不佳，可能会导致信号不稳定。
解决方法是更换探头为质量好的探头。
2. 信号失真信号失真是一个普遍的问题，尤其是在高频率的应用程序中。
以下是可能导致信号失真的原因：•探头未校准：探头为示波器提供信号，如果探头的校准不正确，可能导致信号失真。
为了解决这个问题，可以使用示波器的内部功能进行探头校准。
•信号通道受损：示波器的信号通路可能会损坏或磨损，这可能会导致信号失真。
这种情况最好将示波器送回厂家进行维修。
•示波器本身的故障：这是一种极不常见的情况，但是如果示波器本身出现故障，也可能导致信号失真。
解决方法是：进行维护保养或尝试进行软件更新。
3. 噪声问题噪声问题可能会破坏信号的质量，有几种可能造成噪声的原因：•电源质量差：如果示波器的电源质量差，会导致噪声的出现。
使用高质量的电源可以帮助解决这个问题。
•环境干扰：电磁干扰或射频干扰都可能会导致噪声的出现。
一个简单的解决方法是更改示波器的位置或与其他电气设备的距离，使其尽量远离射频干扰源。
•探头质量：探头的质量也会影响噪声的出现。

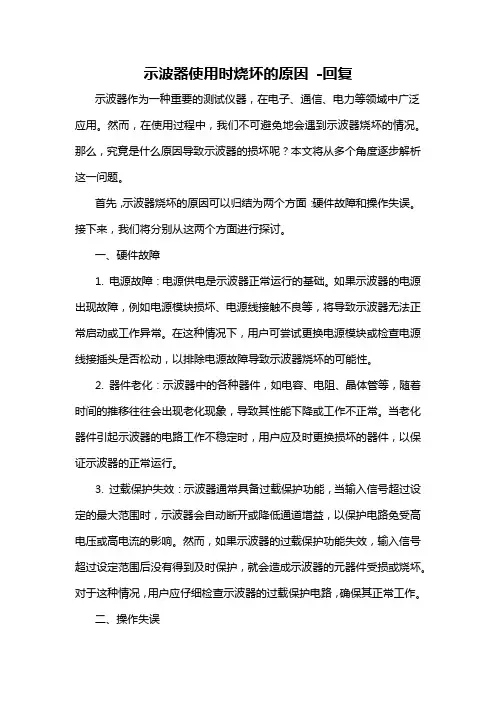

示波器使用时烧坏的原因-回复示波器作为一种重要的测试仪器，在电子、通信、电力等领域中广泛应用。
然而，在使用过程中，我们不可避免地会遇到示波器烧坏的情况。
那么，究竟是什么原因导致示波器的损坏呢？本文将从多个角度逐步解析这一问题。
首先，示波器烧坏的原因可以归结为两个方面：硬件故障和操作失误。
接下来，我们将分别从这两个方面进行探讨。
一、硬件故障1. 电源故障：电源供电是示波器正常运行的基础。
如果示波器的电源出现故障，例如电源模块损坏、电源线接触不良等，将导致示波器无法正常启动或工作异常。
在这种情况下，用户可尝试更换电源模块或检查电源线接插头是否松动，以排除电源故障导致示波器烧坏的可能性。
2. 器件老化：示波器中的各种器件，如电容、电阻、晶体管等，随着时间的推移往往会出现老化现象，导致其性能下降或工作不正常。
当老化器件引起示波器的电路工作不稳定时，用户应及时更换损坏的器件，以保证示波器的正常运行。
3. 过载保护失效：示波器通常具备过载保护功能，当输入信号超过设定的最大范围时，示波器会自动断开或降低通道增益，以保护电路免受高电压或高电流的影响。
然而，如果示波器的过载保护功能失效，输入信号超过设定范围后没有得到及时保护，就会造成示波器的元器件受损或烧坏。
对于这种情况，用户应仔细检查示波器的过载保护电路，确保其正常工作。
二、操作失误1. 过载操作：示波器的输入电压和电流范围是有限的。
如果用户将超过示波器输入范围的信号接入示波器，就会导致电路元器件超负荷工作，引发烧坏。
为了避免过载操作，用户在使用示波器前应了解并遵守设备的规格和电气参数，确保信号输入在有效范围内。
2. 不正确的接线：示波器的正确接线是保证测量准确性和设备安全性的关键。
如果用户接线不当，例如信号线接地不良、输入信号误接反极性等，将极有可能导致示波器的烧坏。
因此，用户在使用示波器前应仔细阅读使用手册，正确连接信号线，避免操作失误。
3. 静电放电：静电放电是示波器损坏的另一常见原因。

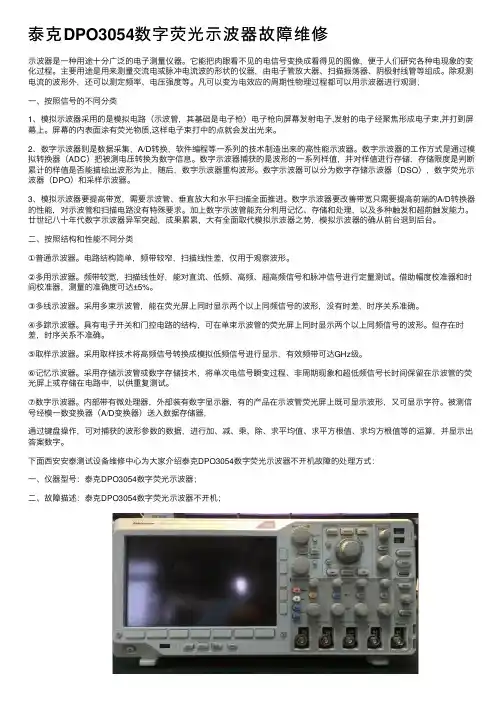

泰克DPO3054数字荧光⽰波器故障维修⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。
它能把⾁眼看不见的电信号变换成看得见的图像，便于⼈们研究各种电现象的变化过程。
主要⽤途是⽤来测量交流电或脉冲电流波的形状的仪器，由电⼦管放⼤器、扫描振荡器、阴极射线管等组成。
除观测电流的波形外，还可以测定频率、电压强度等。
凡可以变为电效应的周期性物理过程都可以⽤⽰波器进⾏观测；⼀、按照信号的不同分类1、模拟⽰波器采⽤的是模拟电路（⽰波管，其基础是电⼦枪）电⼦枪向屏幕发射电⼦,发射的电⼦经聚焦形成电⼦束,并打到屏幕上。
屏幕的内表⾯涂有荧光物质,这样电⼦束打中的点就会发出光来。
2、数字⽰波器则是数据采集，A/D转换，软件编程等⼀系列的技术制造出来的⾼性能⽰波器。
数字⽰波器的⼯作⽅式是通过模拟转换器（ADC）把被测电压转换为数字信息。
数字⽰波器捕获的是波形的⼀系列样值，并对样值进⾏存储，存储限度是判断累计的样值是否能描绘出波形为⽌，随后，数字⽰波器重构波形。
数字⽰波器可以分为数字存储⽰波器（DSO），数字荧光⽰波器（DPO）和采样⽰波器。
3、模拟⽰波器要提⾼带宽，需要⽰波管、垂直放⼤和⽔平扫描全⾯推进。
数字⽰波器要改善带宽只需要提⾼前端的A/D转换器的性能，对⽰波管和扫描电路没有特殊要求。
加上数字⽰波管能充分利⽤记忆、存储和处理，以及多种触发和超前触发能⼒。
廿世纪⼋⼗年代数字⽰波器异军突起，成果累累，⼤有全⾯取代模拟⽰波器之势，模拟⽰波器的确从前台退到后台。
⼆、按照结构和性能不同分类①普通⽰波器。
电路结构简单，频带较窄，扫描线性差，仅⽤于观察波形。
②多⽤⽰波器。
频带较宽，扫描线性好，能对直流、低频、⾼频、超⾼频信号和脉冲信号进⾏定量测试。
借助幅度校准器和时间校准器，测量的准确度可达±5%。
③多线⽰波器。
采⽤多束⽰波管，能在荧光屏上同时显⽰两个以上同频信号的波形，没有时差，时序关系准确。
④多踪⽰波器。
具有电⼦开关和门控电路的结构，可在单束⽰波管的荧光屏上同时显⽰两个以上同频信号的波形。
示波器在汽车电子中的故障诊断和维修随着汽车电子技术的不断发展和普及，现代汽车中集成了大量的电子部件，如发动机控制单元、传感器、执行器等。
这些电子部件对于汽车的性能和安全至关重要。
然而，由于各种原因可能会出现电子系统的故障，给汽车的正常运行带来了很大的困扰。
为了能够准确快速地定位并修复故障，工程师们发展出了一种有效的工具——示波器。
一、示波器的原理和类型1. 示波器的原理示波器利用电子束在荧光屏上的显示原理，通过显示电压随时间变化的波形图，帮助技术人员观察电子信号的波形、频率、相位以及幅度等重要参数。
2. 示波器的类型目前市面上主要有模拟示波器和数字示波器两种类型。
模拟示波器适用于对波形的快速变化进行观察和分析，而数字示波器通过内置的模数转换器将连续的模拟信号转换为数字信号进行分析，更加精确和灵活。
二、示波器在汽车电子中的应用1. 故障诊断示波器可以帮助技术人员准确定位汽车电子系统中的故障。
通过连接到电子模块或传感器的示波器探头，可以实时观察到信号波形并与理论波形进行比较，从而判断是否出现异常。
例如，在发动机控制单元的故障诊断中，示波器可以帮助检测传感器和执行器的工作状态，以及控制信号的稳定性。
2. 信号分析示波器可以实时监测和分析各种传感器信号，如氧气传感器、节气门传感器等。
通过观察信号波形的形状和频率，可以判断传感器的工作状态是否正常，并据此进行进一步的维修和调整。
3. 电路检测示波器还可用于对汽车电子电路的检测和分析。
通过对电路信号的观察，可以判断电路中是否存在电压过高或过低、电流泄漏以及信号干扰等问题，为工程师提供有效的故障排除线索。
三、示波器的使用技巧1. 正确接线在使用示波器进行故障诊断和维修时，正确的接线非常重要。
需要按照汽车电路原理图或者相关资料上的接线示意图，将示波器的探头与被测信号正确地连接。
2. 设置合适的参数根据被测信号的特点和要观测的波形进行合理设置示波器的参数，如时间基准、触发方式、增益等。
物理实验技术中常见仪器故障与维修方法在物理实验中，各种仪器设备是实验顺利进行的基础，然而常常会遇到各种仪器故障。
掌握仪器故障的诊断与维修方法，对于保证实验的顺利进行至关重要。
本文就物理实验中常见的仪器故障和相应的维修方法进行探讨。
1. 万用表的故障与维修万用表是物理实验中常用的测量仪器之一，其常见故障包括显示不准确、不能开机或无法测量等。
当万用表显示不准确时，首先可以检查电池是否耗尽，如果电池电量不足，可以更换新电池。
其次，还可以检查测试引线是否接触良好或破损。
如果测试引线存在接触不良或破损，可以更换新的测试引线。
如果万用表不能开机或无法测量，可能是因为开关出现故障。
此时，可以检查开关是否卡住或损坏，并进行相应的清洁或更换。
2. 示波器的故障与维修示波器是测量电压信号波形的重要仪器，其常见故障包括无法显示波形、显示扭曲或亮度不足等。
当示波器无法显示波形时，可能是因为通道选择出现问题。
此时，可以检查通道选择开关是否选择正确，并调整波形显示范围和触发方式。
若示波器显示波形扭曲，可能是因为通道放大器出现问题。
可以检查通道放大器电路是否正常，并进行相应修复。
另外，如果示波器亮度不足，可能是因为示波器屏幕背光灯损坏。
可以检查背光灯是否正常工作，并进行更换。
3. 光学实验中常见故障与维修在光学实验中，例如激光干涉仪、光电效应实验等，常见故障包括光源亮度不足、光路调节困难等。
当光源亮度不足时，可能是因为灯泡寿命已到或灯丝断裂。
此时，可以更换灯泡或修复灯丝。
另外，如果光路调节困难，可能是因为支撑架不稳或光路元件松动。
可以调整支撑架稳定性，检查光路元件是否牢固。
4. 电子实验器件的故障与维修电子实验中常用的器件包括电阻、电容、电感等，其常见故障包括电阻损坏、电容漏电和电感短路等。
当电阻损坏时，可以使用万用表进行测量，排除故障电阻并进行更换。
电容漏电时，可以使用数字电表进行测量电容值是否正常。
如果电容值不符合要求，可以更换新的电容。
示波器的全部电路组成见图1，它由垂直偏转电路、水平偏转电路、校准信号、示波管电路及低压电源电路组成。
垂直偏转电路包括两个彼此独立的前置放大器（Y1和Y2），垂直开关电路，延迟、A 、B 扫描发生器、水平开关电路及水平输出放放大器及示波管电路组成。
高压发生器产生－1.8号，它是由CMOS 多谐振荡器（CD1601）产生线电路和垂直输出放大器。
每个前置放大器把几毫伏到几百伏的输入信号放大或衰减到合适的电平，然后送到垂直开关电路，触发信号也由该级取出。
垂直开关电路切换来自Y1、Y2前置放大器及来自触发发生器的Y3信号，切换后的信号通过延迟线送到垂直输出放大器。
触发信号也被切换并作为内触发信号送到触发放大器。
垂直输出放大器把来自延迟线电路的垂直信号放大到几伏至几十伏，以推动示波管垂直偏转板。
水平偏转电路包括触发发生器大器。
触发发生器接收来自垂直开关电路的内触发信号，或来自外触发（Y3）输入端的外触发信号并把它放大整形，形成触发脉冲信号。
用触发发生器产生的脉冲信号驱动A 扫描发生器，产生A 扫描锯齿波。
但是在“自动”方式时，即使没有触发信号，A 扫描发生器也能自激产生扫描锯齿波。
B 扫描发生器产生延迟扫描锯齿波。
B 扫描采用连续扫描方式时，它由A 扫描信号产生的被延迟扫描起始信号所驱动。
采用触发延迟时，B 扫描发生器由跟在延迟扫描起始信号后面的触发脉冲信号驱动。
水平开关电路切换来自AB 扫描发生器产生的锯齿波信号和在X – Y 工作方式时来自垂直开关电路的Y1和Y3水平信号，并把它们送到水平输出放大器。
水平输出放大器将水平开关电路的输出信号放大到几伏至几十伏，以推动示波管水平偏转板。
示波管电路由高压发生器、Z 轴KV 阴极电压和＋18KV 后加速电压。
Z 轴放大器将来自A 、B 扫描发生器的增辉信号和辉度控制信号放大到几十伏，并通过示波管电路加到示波管的栅极（控制栅极）。
示波管电路给示波管各电极提供各种电压，使示波管工作于最佳状态。
示波器的常见故障现象及原因示波器是电子工程领域中常用的一种测试仪器。
它可以将电信号转换成波形，帮助工程师快速分析电路的性能，从而定位故障。
但是，在使用示波器的过程中，也会遇到一些常见的故障现象，下面我们就来讨论一下这些故障以及它们的原因。
1. 显示屏出现杂点或者无法显示这种故障是示波器中较为常见的一种，可能是由于示波器内部的接线松动，导致信号传输不良，或者是示波器内部的显示电路出现问题，需要检查并排除故障。
同时，示波器的显示屏容易受到静电干扰，使用时需要注意防止静电积累，避免损坏显示屏。
2. 示波器触发灵敏度低示波器的触发灵敏度指的是示波器触发电路对输入信号的灵敏度。
如果触发灵敏度较低，会导致示波器显示的波形不稳定，甚至无法触发。
这种情况可能是由于示波器的触发电路部件老化或损坏，需要对其进行检查和更换。
3. 示波器触发源出现问题触发源是示波器的一个重要部分，用于触发输入信号的显示。
触发源出现问题可能是由于触发源设置错误，或者是示波器内部的触发源出现了故障。
针对这种情况，需要检查触发源设置或者更换损坏的部件。
4. 示波器灵敏度不稳定示波器的灵敏度是指示波器对输入信号的强度的敏感程度。
如果示波器的灵敏度不稳定，显示的波形会发生明显的变化，甚至出现失真的情况。
这种情况可能是由于示波器内部的放大电路出现了问题，也可能是由于信号源输入电路出现了故障。
需要对示波器的相关部件进行检查和维修。
5. 示波器无法扫描或者扫描速度缓慢示波器的扫描速度是指示波器显示屏幕上波形变化的速度。
如果示波器无法扫描或者扫描速度过缓，会影响到整个测试过程的进行。
这种情况可能是由于示波器扫描电路出现了问题，也可能是由于示波器内部的信号源部件出现故障。
需要对示波器进行检查和维护。
总的来说，示波器在使用过程中可能会出现一些常见的问题，有些问题可能是由于设备老化或者部件损坏所导致。
因此，在使用示波器时，我们需要特别注意设备的使用方法和保养维护，避免示波器出现故障，影响工作效率。
示波器使用方法和步骤及相关注意事项示波器常见问题解决方法示波器是一种用途特别广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。
示波器利用狭窄的、由高速电子构成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。
在被测信号的作用下，电子束就相像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能察看各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
示波器使用方法用示波器能察看各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。
下面介绍用示波器察看电信号波形的使用步骤。
1、示波管和电源系统（1）电源（Power）：示波器主电源开关。
当此开关按下时，电源指示灯亮，表示电源接通。
（2）辉度（Intensity）：旋转此旋钮能更改光点和扫描线的亮度。
察看低频信号时可小些，高频信号时大些。
（3）聚焦（Focus）：聚焦旋钮调整电子束截面大小，将扫描线聚焦成清楚状态。
（4）标尺亮度（Illuminance）：此旋钮调整荧光屏后面的照明灯亮度。
正常室内光线下，照明灯暗一些好。
室内光线不足的环境中，可适当调亮照明灯。
2、荧光屏依据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。
依据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。
示波器探头上有一双位开关。
此开关拨到“X1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。
此开关拨到“X10”位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。
3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
示波器故障维修处理方法示波器是电子维修中常用的一种仪器，用于观测和分析电信号的波形。
然而，由于长时间使用或操作不当等原因，示波器可能会出现故障。
本文将介绍示波器常见故障的维修处理方法。
一、示波器无法开机或开机无显示：1. 检查电源是否正常连接，确保电源线无损坏。
2. 检查示波器的开关是否打开，并检查示波器的电源是否正常。
3. 检查示波器的显示屏是否亮度调节过低，尝试调节亮度并重新开机。
4. 若以上方法仍无法解决问题，可能是示波器内部电路出现故障，建议送修专业维修人员进行维修。
二、示波器显示不准确或误差较大：1. 检查示波器的校准状态，校准示波器可以提高显示的准确性。
校准方法可参考示波器的使用手册。
2. 若示波器仍然显示不准确，可能是示波器的探头出现问题。
检查探头是否连接良好，是否损坏，如有问题可更换探头。
3. 示波器显示的波形不稳定可能是示波器的输入信号不稳定。
检查信号源是否稳定，如信号源正常，则可能是示波器内部电路出现问题，建议送修专业维修人员进行维修。
三、示波器无法捕捉到信号或信号幅度过小：1. 检查示波器的触发设置，确保触发源正确设置，并调节触发电平和触发边沿。
如果触发设置正确，但仍无法捕捉到信号，可能是信号源的问题。
2. 检查信号源是否正常工作，如信号源输出正常，但示波器仍无法捕捉到信号，可能是示波器的输入通道出现问题，建议送修专业维修人员进行维修。
四、示波器显示的波形不清晰或有杂散干扰：1. 检查示波器的输入通道是否有外部干扰源，如电源线、高频信号源等。
尽量将示波器远离干扰源，或使用屏蔽线缆进行连接。
2. 检查示波器的探头是否连接良好，尽量缩短探头的长度，减少信号传输过程中的干扰。
3. 若示波器仍然存在波形不清晰或有杂散干扰，可能是示波器内部电路出现问题，建议送修专业维修人员进行维修。
维修示波器时需要注意以下几点：1. 在维修示波器之前，先查阅示波器的使用手册，了解示波器的基本操作和维修注意事项。
手把手教你用示波器维修主板（图文版教程）看到有很多新手在问示波器怎么用，苦苦寻找示波器的教程.....以前用的大多是那种很大台笨重的模拟示波器，调节非常麻烦，几十M的价格都要好几千，小弟我也买不起，所以至今是只见过猪走路，没吃过猪肉。
现在都是数字时代了，现在的一台数字示波器100M的不到两千MB可买得一台了，小巧、彩色、而且可说像傻瓜式的，操作非常方便面，只需测量时按下上面AUTO自动调按妞就行了。
其实示波器在实际维修运用中，用得最多的就是测量晶阵、时钟频率、检修PWM电路及一些关键信号的捕捉，快速准确锁定故障点。
今天闲来没事就简单给大家演示一下示波器实际维修的运用及所测到的波形。
我这里用的是安泰信ADS1102C 的示波器第一：检修不触发故障主板时，可以用示波器测32.768和25M（NF的板）晶振是否起振，非常直观，非常准确，有些人可能拍砖：“用万用表测晶振的两脚的压差不是也可以判断其好坏吗？没错，但是我要告诉你你只对了一半，有压差只能初步判断是好的，实际维修中也经常碰到有压差但不起振的故障，在没示波器下最好的方法就是代换一个。
但如果我们有示波器，测其晶振两脚，会有一个正弦波，且下面标有对应的频率数值没有偏移，那么晶振肯定是好的。
如图为实测32.768的波形第二：在检修能上电不亮机故障时，首先就是测量主板各大供电是否正常，而如今的主板的供电方式大多彩用了PWM 控制方式，用它来检测PWM控制电路是否正常工作，也是比万用表更准确更直观，正常工作时的波形为脉冲方波。
如图为CPU从电电路的脉冲方波，表明CPU电路正常工作表明内存供电电路正常桥供电正常第三：对于主板不亮故障，如以上测完主板供电都正常情况下，就要检测主板各时钟是否正常了。
这时示波器的作用更明显了，它能非常准确的测出该点的时钟频率的数值，正常为一个正弦波。
万用表测也行，一般33M为1.6V 左右，66M为0.6V左右，100M为0.4V左右，只是个大概判断，当然没示波器来的准确。
示波器检测电路板故障方法概述电路板是电子设备中至关重要的组成部分，而故障的电路板可能导致设备无法正常工作。
示波器是一种常用的仪器，可以帮助工程师检测和诊断电路板故障。
本文将介绍示波器的基本原理和常用的检测方法，以及一些常见的电路板故障案例和解决方案。
示波器基本原理示波器是一种用于显示电压随时间变化的仪器。
它通过测量电压信号并将其转换为图形显示，可以帮助工程师观察和分析电路中的信号。
示波器通常由以下几个主要部分组成：1.输入部分：用于接收待测信号的输入端口。
2.垂直放大器：用于放大输入信号以便于显示。
3.水平放大器：用于控制水平方向上的信号显示速度。
4.水平触发电路：用于控制示波器何时开始显示信号。
5.显示器：用于显示信号波形。
示波器检测电路板故障方法示波器在检测电路板故障时可以发挥重要作用。
下面介绍几种常用的示波器检测方法：1. 检测电压稳定性电压稳定性是电路板正常工作的基本要求。
通过示波器可以实时监测电路板上的电压波形，检测电压是否稳定。
如果电压波形出现明显的波动或噪声，可能意味着电路板存在供电问题或其他故障。
2. 检测信号幅度信号幅度是电路板中信号传输的重要参数之一。
示波器可以帮助工程师测量信号的幅度，并与预期值进行比较。
如果信号幅度与预期值相差较大，可能表明电路板存在放大器或其他信号处理部分的故障。
3. 检测信号频率信号频率是电路板中信号传输的另一个重要参数。
示波器可以帮助工程师测量信号的频率，并与预期频率进行比较。
如果信号频率偏离预期值，可能表明电路板存在时钟或其他频率相关的故障。
4. 检测信号波形信号波形描述了信号随时间变化的形状。
示波器可以帮助工程师实时显示信号波形，并与预期波形进行比较。
如果信号波形出现明显的畸变或失真，可能表明电路板存在放大器、滤波器或其他信号处理部分的故障。
5. 检测信号时序信号时序描述了信号在时间上的顺序和延迟关系。
示波器可以帮助工程师测量信号的时序，并与预期时序进行比较。
