1 《泵与压缩机》课堂练习

一、填空题：

1．离心泵启动前应首先关闭（出口）阀，目的是降低（电流；电力矩），防止电机损坏。

2．离心泵的流量增加，则泵的允许吸上真空度（降低）；允许吸上真空高度小的泵，其吸入性能（差）。

3．离心泵叶轮上导叶的作用是（能量转换）。

4．泵的特性曲线与管路特性曲线的交点是泵的（实际工作点）。

5．比转数相同的两台离心泵，输送同一介质时，叶轮直径小，则泵的扬程（小）；离心泵的转速越低，则离心泵的扬程越（小 ）。

6．离心泵在运转过程中，如采用机械密封，要求其渗漏情况为每分钟不大于（10）滴；填料密封为不大于（20）滴。

7. 离心泵的原理是利用叶轮的转动，使流体因（离心）力作用而获得动能。继而因渦形室的作用使流体速度減慢将动能转变成（压力）能。

8.由于涡流运动的影响，造成（相对）速度偏移，使得（绝对）速度减小。

二、单项选择题：

1．型号为100ＹⅡ- 60A的离心泵，型号中的数字60表示（B）。

A、 排出口直径 B、扬程 C、流量 D、比转速

2．两台型号相同的离心泵串联使用后，其扬程(B )它们独立工作时的流量之和。

A、 高于 B、 低于 C、 等于 D、因油品性质而定

3．有关往复泵流量的调节方法中，正确的是( C )。

A、 改变泵出口阀开度 B、 改变泵入口阀开度

C、 改变泵的转速 D、 切割泵叶轮外径

4．宜采用管道泵输送的介质是( B )。

A、 渣油 B、 燃料油 C、汽油 D、液体沥青

5．离心泵内液体不发生冲击损失的条件是实际流量必须（ C ）。

A、大于设计流量 B、小于设计流量 C、等于设计流量 D、流量不变

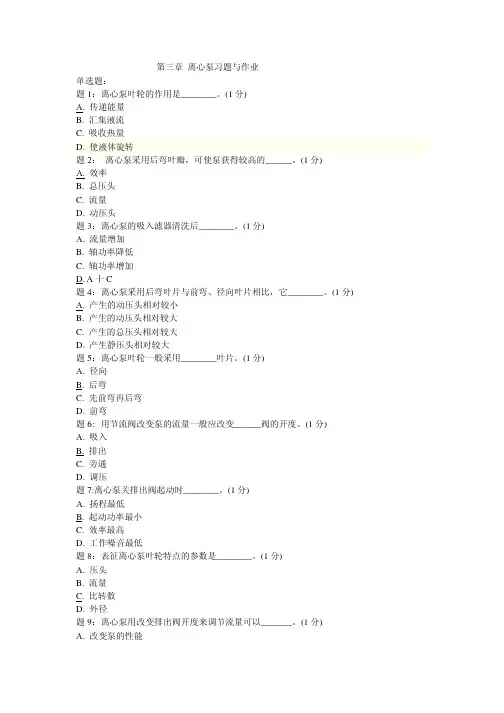

第三章 离心泵习题与作业

单选题：

题1：离心泵叶轮的作用是________。(1分) A. 传递能量

B. 汇集液流 C. 吸收热量

D. 使液体旋转

题2： 离心泵采用后弯叶瓣，可使泵获得较高的______。(1分)

A. 效率

B. 总压头

C. 流量

D. 动压头

题3：离心泵的吸入滤器清洗后________。(1分)

A. 流量增加

B. 轴功率降低

C. 轴功率增加

D. A十C

题4：离心泵采用后弯叶片与前弯、径向叶片相比，它________。(1分)

A. 产生的动压头相对较小

B. 产生的动压头相对较大

C. 产生的总压头相对较大

D. 产生静压头相对较大

题5：离心泵叶轮一般采用________叶片。(1分)

A. 径向

B. 后弯

C. 先前弯再后弯

D. 前弯

题6: 用节流阀改变泵的流量一般应改变______阀的开度。(1分) A. 吸入

B. 排出

C. 旁通

D. 调压

题7:离心泵关排出阀起动时________。(1分)

A. 扬程最低

B. 起动功率最小

C. 效率最高

D. 工作噪音最低

题8：表征离心泵叶轮特点的参数是________。(1分)

A. 压头 B. 流量

C. 比转数

D. 外径

题9：离心泵用改变排出阀开度来调节流量可以_______。(1分)

A. 改变泵的性能 B. 改变泵的比转数

C. 改变泵的运行工作点

D. 改善泵的运行经济性

题10：下列泵中适合关排出阀起动的是________。(1分)

A. 旋涡泵 B. 离心泵

C. 齿轮泵

D. 水环泵

题11：正常情况下，离心泵动能转换为静压能的过程主要是在_________中进行。(1分)

A. 蜗室 B. 扩压管

C. 叶轮

D. 排出管

题12: 泵管路特性表明了流过管路所需的压头与流量的关系，曲线的陡斜程度取决于

________。(1分)

A. 吸排液面间的高度差

B. 吸排液面间的压力差 C. 管路的阻力大小

课后作业：

1. 下图是一简化的冷却水系统图。图中1为冷却器，设其阻力系数为k1，可视为常数；2为旁通调节阀，设其阻力系数为k2，其大小随阀的开度变化而变化，阀开度增大，阻力系数减小；3为离心泵。由于系统为“短管”形式，其中管路沿程阻力忽略不计。

1

1Q

2

2Q

3 Q

问题：推导出旁通调节阀开启时管路系统总的阻力系数，及相对旁通调节阀关闭时的流量变化情况。并画图分析说明：当旁通调节阀开度变大时，系统各路流量变化情况和泵的功率变化情况。

2．压力水柜水压为0.3MPa，其水位比水舱水位高8m，其供水泵排压为0.4MPa，吸压为－0.05MPa，求该泵的管路阻力为多少？（g=10m/s2）

3．起动某离心泵无法排液，查看吸入真空表，其读数为零。经检修，吸入压力正常（吸入压力在允许吸上真空度范围内），然而排压偏高、流量不足。请分析该泵检修前无法排液的可能原因，以及检修后流量不足的可能原因。

一、离心泵流量调节的方法

如图，用离心泵将水由贮槽A送往高位槽B，两槽均为敞口，且液位恒定。已知输送管路为φ45 mm×2.5 mm，在泵出口阀门全开的情况下，整个输送系统的总长为20 m（包括所有局部阻力的当量长度），摩擦系数为0.02。查该离心泵的样本，在输送范围内其特性方程为：H=18-6×105qv（qv的单位为m3/s，H的单位为m）。水的密度可取为1000 kg/m3。试求：

（1）阀门全开时离心泵的流量与压头；

（2）现关小阀门使流量减为原来的90%，写出此时的管路特性方程

（3）并计算多消耗在阀门上的功率（设此时泵的效率为62%）。

解：

（1）在1-1’截面和2-2’截面间列伯努利方程

2522222521,221,221,222212111023.381.914.3804.02002.082,422vvvqqqgdllHgudllHdquHgpguzHgpguzefefvfe所以因为

已知z1 = 0，z2 = 3 m，u1 = u2 ≈ 0；p1 =p2 = 0（表压）

a．管路特性曲线方程可以改写为：

2521,1023.33vqHgpzHfe

b．离心泵特性方程为：H=18-6×105qv

二式联立得：qv =4.03×10-3 m3/s，H=8.25 m

注意：列管路特性方程时通常把两个截面的动能差△u2/2g那项忽略去

（2）阀门全开时的管路特性曲线为1所示，工作点为M；阀门关小后的管路特性曲线为2所示，新工作点为M’ 关小阀门后M’的流量与压头分别为：

qv ’=0.9qv =0.9×4.03×10-3 =3.63×10-3 m3/s

H’=18-6×105qv=18-6×105×(3.63×10-3)=10.09 m（通过离心泵求）

设此时的管路特性方程为：

He=B+Kqv2
