短路的原因及其危害

龙源期刊网

工厂供电线路短路故障的常见原因及危害分析

作者：林基文

来源：《电子技术与软件工程》2016年第14期

摘 要电力是现代工厂进行生产活动的主要动力来源，如若供电线路发生故障，则会直接影响工厂设备的正常运行，甚至引发火灾、导致人员伤亡的事故。工厂电力故障最为常见的是各种类型的短路事故，本文首先对工厂供电线路短路故障的常见原因进行分析，并在此基础上研究短路故障对电力系统的危害。进而针对原因提出科学、合理的预防措施，有效降低短路故障发生率。

【关键词】供电线路 短路故障 原因 对策

短路是最为常见的供电线路故障，主要是指不同电位导电部分之间的不正常短接。由于在短路情况下，故障点的阻抗很小，导致电流在瞬间升高，导致导体的温度迅速升高、绝缘被破坏，损害工厂生产设备。而且短路点以前的电压大幅度的降低，直接影响整个电力系统的稳定运行。

1 线路短路的基本类型

一般来说，工厂都属于三项电力系统，线路短路时可以分为以下几种基本类型，包括单相短路接地、两相短路、两相短路接地、三相短路等等。这些类型中，三项短路属于对称短路，其他的故障类型属于不对称短路。但是危害最大的则是三项短路。

单相接地短路即是三相交流供电中，其中一个相线电位与大地的电位相等，都是零。两相短路是指三相交流电中，任意两相导线直接连接，或者通过很小的阻抗连接在一起。两相短路接地与单相接地短路类似，是指三相交流供电系统中，任意两个相线电位与大地的电位相等。三相短路是指三相交流供电系统中，三根相线在某一点直接连接，或者通过很小的阻抗连接。三相短路时会产生很大的短路电流，最大瞬时值能够达到数万安培，因此对电力系统的破坏程度很大。

2 导致线路短路的常见原因

导致工厂供电线路短路的原因很多，不同的故障类型又是不同的原因导致的。总的来说，导致线路短路的原因，可以分为人为因素、设备质量因素、天气因素、异物因素四个方面。

什么是通路

如下电路图所示，如果开关K置于1触电处，就会接通负载与电源，电路中有电流流过，这时电路出于通路状态，电流可由闭合电路欧姆定律公式计算的来，电压为U=IR或U=E-I×R0。提示：图中电阻R被看作是一个负载。由此可见：实际电源的输出电压U总是小于电动势，原因是电源内阻上有电压降，因此对于电源而言，要求内阻越小越好。（电源提供的电压由电源电动势E和电源内阻R串联组成）。

什么是断路

继续观察上图，如果开关K置于2触电处，电路就处于断开状态，并不是一个完整的断路。因此被称为断路或者开路。开路时，外电路电阻是无穷大（除非空气也导电了），电路中没有电流，电源的端电压等于电动势，电源不输出电能。开路的特征是：

I=0，即没有电流。U=E，即电路电压等于电源电动势

什么是短路

继续观察上图，如果开关K置于3触电处，那么这时负载电阻为零（不考虑导线电阻的情况下）。这时就好比直接将电源的正极接到负极上。此时电路就处于短路状态（老话俗称连火了）。在此状态下电路中的电流几乎就是电源电动势÷电源内部电阻了，即I=E/r0。

由于电源内阻r0一般很小，所以如果电路出现短路，那么电流I就很大，如果电路中没有保护装置，较大的短路电流很容易导致线路过热烧坏或者直接烧坏电源，造成严重的安全事故即财产损失，电工工作中要仔细避免。所以我们电工一般都需要在电路中安装好熔断装置（比如保险丝），这一当电流突然增大时可以瞬间把保险丝烧坏，从而实现断路而保护设备及电源的安全。

盐碱化土地的形成原成因及其危害

一、盐碱化土地的行成原因

土壤盐渍化形成的影响因素很多，包括自然因素和人为因素。自然因素包括气候、地质、地貌、水文及水文地质等；人为因素表现为人类改造自然和适应自然的各种活动。其中气候因素是形成土壤盐碱化的根本因素，如果没有强烈的蒸发作用，土壤表层就不会强烈积盐。

（1）气候：

垦区气候属于暖温带极端干旱的大陆性气候，具有光照充足，热量丰富，干旱少雨，蒸发量大，昼夜温差大，无霜期长等特点。这样的气候条件对土壤的形成有很大的影响，干旱少雨造成地面植被稀疏，生物积累较弱，使得土壤的淋溶作用十分微弱，土壤石灰反应通体都很强烈。因而本区多数自然土壤及耕作土壤，有机质含量都不高。蒸发量大则造成本区盐土和盐渍化土壤面积的重要原因。

(2)水的作用

地表水：全区大小水系约16条，对垦区影响最大的水系主要有阿克苏河水系、塔里木河水系和台兰河水系，高山冰川积雪融水是其最主要的水源，全区有冰川1293条，冰川面积4098平方公里，估计储水量约2154亿立方米，估算年径流量为136.7亿立方米。大区地下水运行方向和排泄方向一致都是由北向南，这些水沿途接纳山区裂隙水和局部天然回归水，由于天山南麓有较多的含盐土层，当河流流经含盐土层时，土层中易融盐融于水中，使水中矿化度增高。当地下水流经扇缘的尾部，由于接受了更多的回归水和强烈的蒸发作用，使地下水浓缩，也是地下水矿化度的转移过程，由于盐分的迁移和累积，加上场地排水不畅通，致使地下水中的盐分大量聚集，这些水既是盐分搬运的动力，又是场地地下水补给的主要水源，这就是造成了场地高矿化水的原因。经过取样分析场地地下水矿化度一 般在5～15g/l

之间，PH值为7 ─8之间，为弱碱性咸水和盐水，不能作为灌溉水，场地地下水矿化度大于10克/升属高矿化度盐水、且不能饮用和灌溉的占到了场地总面积的94.29%。

地下水：经过本次土壤调查资料来看，各灌区浅层地下水具有埋藏浅，矿化度高两大特点，其地下水运行方向和排泄方向也都是由北向南。地下水埋深在1.0～3.0m之间，它们之和占到了总面积的94.64%。全农一师仅在四团、五团和六团北部以及河流两岸存在有淡水带，在极端干旱的气候条件下，埋藏浅而矿化度高的地下水是垦区土壤盐分的主要来源，也是垦区内盐土和盐渍化土壤面积大的最主要原因。

２０１　５年第３０期　（总第３４５期）　中闯高新技术企业　Ｉ　Ｃ…　ＨＩ　８　Ｉ　ｆ‘　Ｉ　Ｈ　ｆ　Ｉ：ｆＩ　Ｎｏ．３０．２０１５　（ＣｕｍｕｌａｔｉｖｅｔｙＮＯ．３４５）　

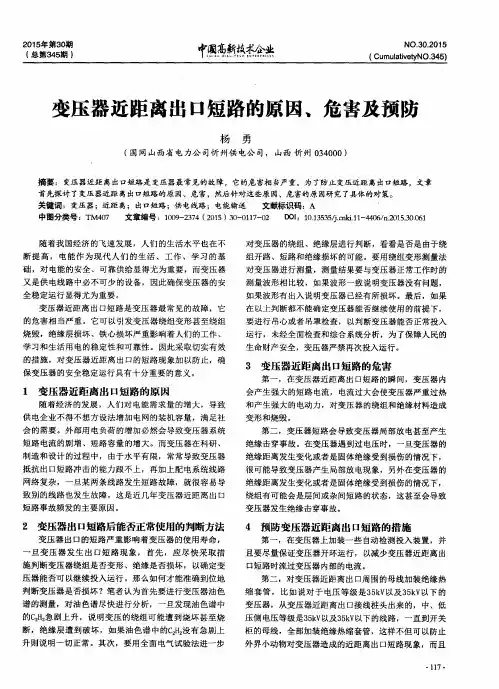

变压器近距离出口短路的原因　危害及预防　

杨　勇　

（国网山西省电力公司忻州供电公司，山西忻州０３４０００）　

摘要：变压器近距离出口短路是变压器最常见的故障，它的危害相当严重。为了防止变压近距离出口短路，文章　首先探讨了变压器近距离出口短路的原因、危害，然后针对这些原因、危害的原因研究了具体的对策。　关键词：变压器；近距离；出口短路；供电线路；电能输送　文献标识码：Ａ　中图分类号：ＴＭ４０７　文章编号：１００９—２３７４（２０１５）３０—０１１７－０２　ＤＯＩ：１０．１３５３５／ｊ．ｃｎｋｉ．１１－４４０６／ｎ．２０１５．３０．０６１　

随着我国经济的飞速发展，人们的生活水平也在不　断提高，电能作为现代人们的生活、工作、学习的基　

础，对电能的安全、可靠供给显得尤为重要，而变压器　

又是供电线路中必不可少的设备，因此确保变压器的安　

全稳定运行显得尤为重要。　变压器近距离出口短路是变压器最常见的故障，它　

的危害相当严重。它可以引发变压器绕组变形甚至绕组　

烧毁，绝缘层损坏、铁心损坏严重影响着人们的工作、　

学习和生活用电的稳定性和可靠性。因此采取切实有效　

的措施，对变压器近距离出口的短路现象加以防止，确　保变压器的安全稳定运行具有十分重要的意义。　

１变压器近距离出口短路的原因　

随着经济的发展，人们对电能需求量的增大，导致　供电企业不得不想方设法增加电网的装机容量，满足社　

会的需要。外部用电负荷的增加必然会导致变压器系统　

短路电流的剧增、短路容量的增大。而变压器在科研、　

制造和设计的过程中，由于水平有限，常常导致变压器　

抵抗出口短路冲击的能力跟不上，再加上配电系统线路　网络复杂，一旦某两条线路发生短路故障，就很容易导　

致别的线路也发生故障，这是近几年变压器近距离出口
