电缆敷设方式以及部位标注符号

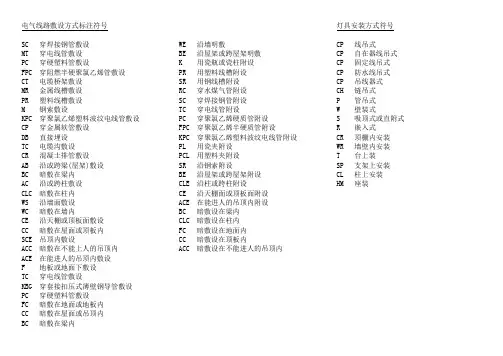

电气线路敷设方式标注符号SC 穿焊接钢管敷设MT 穿电线管敷设PC 穿硬塑料管敷设FPC 穿阻燃半硬聚氯乙烯管敷设CT 电缆桥架敷设MR 金属线槽敷设PR 塑料线槽敷设M 钢索敷设KPC 穿聚氯乙烯塑料波纹电线管敷设CP 穿金属软管敷设DB 直接埋设TC 电缆沟敷设CR 混凝土排管敷设AB 沿或跨梁(屋架)敷设BC 暗敷在梁内AC 沿或跨柱敷设CLC 暗敷在柱内WS 沿墙面敷设WC 暗敷在墙内CE 沿天棚或顶板面敷设CC 暗敷在屋面或顶板内SCE 吊顶内敷设ACC 暗敷在不能上人的吊顶内ACE 在能进人的吊顶内敷设F 地板或地面下敷设TC 穿电线管敷设KBG 穿套接扣压式薄壁钢导管敷设PC 穿硬塑料管敷设FC 暗敷在地面或地板内CC 暗敷在屋面或吊顶内BC 暗敷在梁内WE 沿墙明敷BE 沿屋架或跨屋架明敷K 用瓷瓶或瓷柱附设PR 用塑料线槽附设SR 用钢线槽附设RC 穿水煤气管附设SC 穿焊接钢管附设TC 穿电线管附设PC 穿聚氯乙烯硬质管附设FPC 穿聚氯乙烯半硬质管附设KPC 穿聚氯乙烯塑料波纹电线管附设PL 用瓷夹附设PCL 用塑料夹附设SR 沿钢索附设BE 沿屋架或跨屋架附设CLE 沿柱或跨柱附设CE 沿天棚面或顶板面附设ACE 在能进人的吊顶内附设BC 暗敷设在梁内CLC 暗敷设在柱内FC 暗敷设在地面内CC 暗敷设在顶板内ACC 暗敷设在不能进人的吊顶内灯具安装方式符号CP 线吊式CP 自在器线吊式CP 固定线吊式CP 防水线吊式CP 吊线器式CH 链吊式P 管吊式W 壁装式S 吸顶式或直附式R 嵌入式CR 顶棚内安装WR 墙壁内安装T 台上装SP 支架上安装CL 柱上安装HM 座装。

各种敷设方式代表符号符号, 敷设, 代表符号, 敷设, 代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电气工程设计常用图形和文字符号00DX001 73页规定：线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PCPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。

一、导线穿管表示SC-焊接钢管RC-镀锌钢管CP—金属软管MR—金属线槽PR—塑料线槽M—钢索PC—PVC硬质塑料管FPC—阻燃半硬聚氯乙烯塑料管JDG—-紧定式电线管KBG-—扣压式电线管二、导线敷设方式的表示W-墙 F—地 AC—顶 C-覆盖（暗配) E—外露（明配） F-地板及地坪下AB沿或跨梁(屋架）敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内，要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS—管吊式W-墙壁安装C-吸顶式R-嵌入CR—吊顶内安装WR—墙壁内安装S-支架上安装CL—柱上安装HM-座装四、电工常用塑料管的区别1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得，内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接，管道弯曲自如无须加热，成捆供应，每捆100米。

2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。

管材长度为4米，颜色一般为灰色，管材连接一般为加热承插和塑料热风焊,弯曲必须加热进行。

3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后,经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大 50 ％。

四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。

（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。
