电线电缆代号及含义

一、 R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、ZR—阻燃型NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型二：通用各种字母代表的含义： A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁, 半,编(织),泵,布,(聚)苯(乙烯),三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

1、电缆通用符号表示的含义：〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安〔2〕用途，K－控制电缆，P－信号电缆，DJ－计算机电缆〔3〕绝缘层。

V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，〔4〕导体。

T－铜芯缺省表示，L－铝芯。

〔5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。

YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆四、电线知识： 1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示) 〔2〕导体。

T－铜芯(缺省表示)，L－铝芯，R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他。

R－软电线，P－屏蔽，B－平行电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

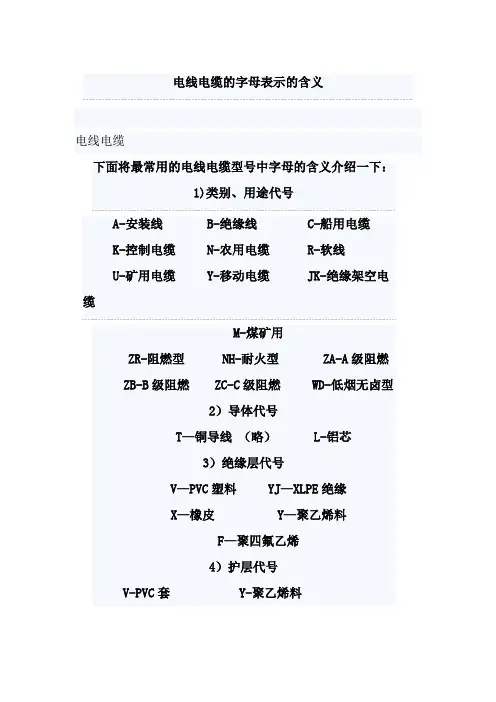

电线电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V；中低压电力电缆的额定电压一般有1kv、3kv、6kv、6/6（10）KV、10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，电线主要也是1～5芯，控制电缆有1～61芯。

电线电缆型号中每个字母代表什么若再具体一些如下：各种电线电缆在生产及使用过程中为了方便就用一些英文字母和数字代表，但是，如果接触这方面不多的人是无法弄清这些“专业术语”的。

下面，就由天津天缆小猫集团南开分公司来给您解释一下这些让人迷糊的字母所代表的含义，弄清了这些之后将对电缆行业有了一定了解呢！一.型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

二.型号组合结构及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆额定电压450/750V及以下控制电缆代号含义K -------控制电缆V -------聚氯乙烯V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体结构Y -------聚乙烯P2 -------铜带屏蔽ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

电线电缆符号表示Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型例如：SYV75-5-1(A、B、C）S:射频 Y:聚乙烯绝缘V:聚氯乙烯护套A：64编 B：96编 C：128编75：75欧姆 5：线径为5mm 1：代表单芯SYWV75-5-1S:射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯例如：RVVP2*32/RVV2*BVRR:软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为ZR-RVS2*24/ZR:阻燃 R:软线 S:双绞线2：2芯多股线24：每芯有24根铜丝：每根铜丝直径为型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）1KV，如：4*(1*185)+1*951KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面1KV，如：4**185+1*951KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

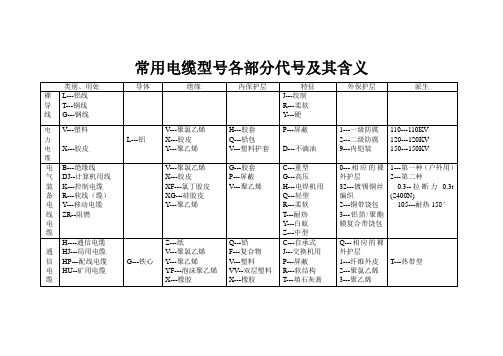

常用电缆型号各部分的代号及含意电缆外护层代号含义（数字表示）线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

电线电缆代号及含义V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或者镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、通常省略，或者聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，事实上质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或者护套ZR—阻燃型ZRK：系列代号，表示阻燃型操纵电缆（其它类同）NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型比如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯来源:输配电设备网比如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS 2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义规格使用芯数、标称截面与电压等级表示②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4*185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法由于分支电缆包含主干电缆与支线电缆。

电线电缆型号字母的含义各种电线电缆在消费及使用过程中为了方便就用一些英文字母和数字代表，但是，假如接触这方面不多的人是无法弄清这些“专业术语〞的。

下面，就由天津天缆小猫集团南开分公司来给您解释一下这些让人迷糊的字母所代表的含义，弄清了这些之后将对电缆行业有了一定理解呢！一.型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤〔型号末位〕；C——无卤低烟〔型号末位〕；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

二.型号组合构造及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫〔或护层〕耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫〔或护层〕耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义K -------控制电缆V -------聚氯乙烯V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体构造Y -------聚乙烯ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用处及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

型号含义:R—连接用软电缆（电线），软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V -聚氯乙烯护套B—平型（扁形）。

S—双绞型。

A—镀锡或镀银。

F—耐咼温P—编织屏敝P2—铜带屏敝P22—钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH —耐火型WDZ —无卤低烟阻燃型WDN —无卤低烟耐火型例如：SYV 75-5-1（A、B、C）S:射频丫:聚乙烯绝缘V:聚氯乙烯护套A : 64编B: 96 编C: 128编75: 75欧姆5:线径为5mm 1:代表单芯SYWV 75-5-1S:射频丫:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75: 75欧姆5:线缆外径为5MM 1 :代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2: 2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2: 2芯多股线24: 每芯有24根铜丝0.12:每根铜丝直径为0.12mm型号、名称RV铜芯氯乙烯绝缘连接电缆(电线)AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV —105铜芯耐热105°C聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆Al 205AFS- 250AFP—250镀银聚氯乙氟塑料绝缘耐高温—60C ~250C连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数* (1*标称截面)0.6/1KV,如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV ,如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数X标称截面-T,如：4X25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
