按时间抽取的FFT算法讲义

1. 引言

FFT（快速傅里叶变换）算法是一种高效的计算离散傅里叶变换（DFT）的方法，被广泛应用于信号处理、图像处理和科学计算等领域。在本讲义中，我们将按照时间的顺序介绍FFT算法的基本原理和步骤。

2. DFT的定义

离散傅里叶变换（DFT）将离散时间域的信号转换为频域的复数信号，其定义为：

X(k) = Σ[x(n) * exp(-j*2πnk/N)]

其中，X(k) 表示频域的复数信号，x(n) 是输入的离散时间域信号，N 是信号的样本点数，k 是频率索引（0 ≤ k < N）。

3. DFT的计算

DFT的直接计算方法是通过遍历所有频率索引 k，并计算上述公式。但这种方法的时间复杂度为 O(N^2)，当样本点数较大时计算开销较大。

4. 快速傅里叶变换的思想

FFT算法的核心思想是将 DFT 的计算过程分解为多个规模较小的 DFT 计算，以降低计算的复杂度。具体而言，FFT算法利用了信号的周期性质，将输入信号划分为奇数索引和偶数索引的两个子序列，分别进行 DFT 的计算。

5. 雷德算法（Radix-2）

雷德算法是FFT算法的一种常用实现方式，其基本思路是将

DFT 计算递归地分解为规模为 M/2 的子问题，并利用旋转因子求解。

6. FFT算法的步骤

（1）输入信号 x(n) 的样本点数为 N，其中 N 必须为2的幂次，否则需要进行零填充。

（2）将输入信号分解为奇数索引和偶数索引的两个子序列。

（3）对两个子序列分别进行 FFT 的计算。

（4）通过旋转因子和蝶形结构计算两个子序列的 DFT。

（5）将两个子序列的 DFT 结果合并得到整个信号的 DFT。

7. FFT算法的优势

相较于直接计算DFT，FFT算法具有以下优势：

- 时间复杂度为 O(NlogN)，较直接计算的 O(N^2) 更高效。

- 适用于样本点数为2的幂次的信号。

- 算法实现简单易懂，且可以通过并行计算进一步提高效率。

8. 总结

FFT算法是一种高效的计算离散傅里叶变换的方法，通过将

DFT 计算分解为多个子问题的计算，降低了计算的复杂度。雷德算法是FFT算法的一种常用实现方式，通过旋转因子和蝶形结构实现 DFT 的计算。FFT算法在信号处理、图像处理和科学计算等领域有广泛的应用，具有较高的计算效率和实现简单的特点。9. FFT算法的应用

FFT算法在信号处理、图像处理、科学计算和通信系统等领域有着广泛的应用。

在信号处理领域，FFT可用于频谱分析、滤波、信号重构等任务。通过将信号由时域转换到频域，可以分析信号的频谱特性，从而实现对信号中不同频率成分的分离和识别。常见的应用包括音频处理、音乐合成和语音识别等。

在图像处理领域，FFT算法可用于图像变换、图像增强和图像压缩等任务。通过对图像进行频域变换，可以实现图像的平移、旋转和缩放等操作，并增强图像的细节和对比度。此外，FFT算法还常用于图像压缩中的离散余弦变换（DCT）步骤。

在科学计算领域，FFT算法广泛应用于求解微分方程、傅里叶级数展开和信号滤波等问题。由于FFT算法的高效性，它可以大幅缩短计算时间，提高计算效率。

在通信系统中，FFT算法主要用于OFDM（正交频分复用）系统中的数据调制和解调。OFDM是一种多载波调制技术，它将高速数据分成多个低速子载波进行传输，而FFT算法被用来实现对每个子载波的调制和解调。

10. FFT算法的实现

FFT算法的实现可以使用编程语言（如C、C++、Python等）或现成的数学库（如numpy、scipy等）来完成。下面是一个基于Python的示例代码，展示了如何使用numpy库来实现FFT算法：

```python import numpy as np

def fft(signal):

N = len(signal)

if N <= 1:

return signal

even = fft(signal[0::2])

odd = fft(signal[1::2])

T = [np.exp(-2j * np.pi * k / N) * odd[k] for k in range(N // 2)]

return [even[k] + T[k] for k in range(N // 2)] + \

[even[k] - T[k] for k in range(N // 2)]

# 示例使用

signal = np.array([0, 1, 2, 3, 4, 5, 6, 7])

result = fft(signal)

print(result)

```

11. FFT算法的优化

FFT算法的实现可以进行一些优化，以提高计算的效率。

一种常见的优化方法是使用快速傅里叶变换的位逆序重排（Bit-Reversal Permutation）。位逆序重排可以将输入信号重新排列为位逆序的形式，这样在计算时可以减少重复计算的次数，提高计算的效率。

另一种优化方法是使用快速数论变换（Fast Number-theoretic

Transform, FNTT）。FNTT是FFT的一个变种，它在一些特定情况下可以比标准的FFT算法更加高效。FNTT算法主要应用于大整数的乘法运算，但也可以用于DFT的计算。

还有其他一些优化方法，如使用并行计算或硬件加速等，都可以进一步提高FFT算法的计算效率。

12. FFT算法的局限性

尽管FFT算法具有诸多优势，但它也存在一些局限性。

首先，FFT算法要求输入信号的样本点数必须为2的幂次，否则需要进行零填充。这意味着在处理非2的幂次长度的信号时，需要进行额外的处理和计算。

其次，由于FFT算法的计算复杂度与样本点数呈对数关系，因此当样本点数非常大时，计算的时间复杂度仍然较高。对于实时性要求较高的应用，可能需要采用其他更快速的算法。

最后，FFT算法的实现可能会面临精度问题。由于浮点数运算的舍入误差和截断误差，计算结果可能会存在一定的误差。在某些应用中，这些误差可能会对结果产生影响。

13. 结论

FFT算法是一种高效的计算离散傅里叶变换的方法，通过将DFT计算分解为多个子问题的计算，提高了计算的效率。FFT算法广泛应用于信号处理、图像处理、科学计算和通信系统等领域，具有较高的计算效率和实现简单的特点。然而，FFT算法不适用于非2的幂次长度的信号，并且在处理大规模信号时可能会面临计算复杂度和精度问题。因此，在选择使用FFT算法时需要综合考虑应用场景和计算需求。

合集下载

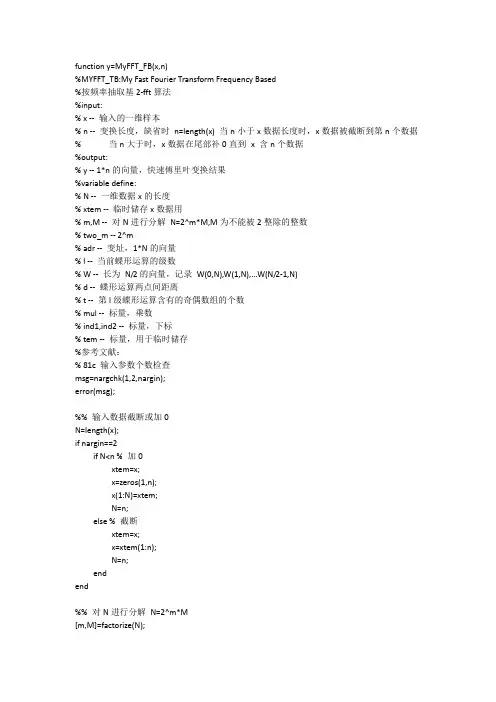

快速傅里叶变换_蝶形运算_按频率抽取基2-fft算法_MATLAB代码

快速傅里叶变换_蝶形运算_按频率抽取基2-fft算法_MATLAB代码

function y=MyFFT_FB(x,n)

%MYFFT_TB:My Fast Fourier Transform Frequency Based

%按频率抽取基2-fft算法

%input:

% x -- 输入的一维样本

% n -- 变换长度，缺省时 n=length(x) 当n小于x数据长度时，x数据被截断到第n个数据

% 当n大于时，x数据在尾部补0直到 x 含n个数据

%output:

% y -- 1*n的向量，快速傅里叶变换结果

%variable define:

% N -- 一维数据x的长度

% xtem -- 临时储存x数据用

% m,M -- 对N进行分解 N=2^m*M,M为不能被2整除的整数

% two_m -- 2^m

% adr -- 变址，1*N的向量

% l -- 当前蝶形运算的级数

% W -- 长为 N/2的向量，记录 W(0,N),W(1,N),...W(N/2-1,N)

% d -- 蝶形运算两点间距离

% t -- 第l级蝶形运算含有的奇偶数组的个数

% mul -- 标量，乘数

% ind1,ind2 -- 标量，下标

% tem -- 标量，用于临时储存

%参考文献：

% 81c 输入参数个数检查

msg=nargchk(1,2,nargin);

error(msg);

%% 输入数据截断或加0

N=length(x);

if nargin==2

if N

xtem=x;

x=zeros(1,n);

x(1:N)=xtem;

N=n;

else % 截断

xtem=x;

x=xtem(1:n);

N=n;

end

end

%% 对N进行分解 N=2^m*M

[m,M]=factorize(N); two_m=N/M;

常用FFT算法

常用FFT算法

常用FFT算法总结

一、DFT及IDFT的定义

对于N点有限长序列)(nx，其DFT及IDFT定义如下：

DFT：10)()(NnnkNWnxkX

IDFT：10)(1)(NknkNWkXNnx

其中，NpjpNeW/2称为旋转因子，p称为旋转因子的指数。

二、基2-FFT算法

设序列)(nx的长度N满足MN2，M为自然数。

1、时间域抽取FFT（DIT-FFT）

（1）算法原理

按n的奇偶把)(nx分解为两个N/2点的子序列：

)12()()2()(21rxrxrxrx 则)(nx的DFT为

)()()12()2()(2112/0)12(12/02kXWkXWrxWrxkXkNNrkrNNrrkN

其中)(1kX和)(2kX分别为)(1rx和)(2rx的N/2点DFT。

利用)(1kX和)(2kX的周期性，)(kX可以表示为

)()()2()()()(2121kXWkXNkXkXWkXkXkNkN

上式表明一个N点的DFT可以用两个N/2点的DFT来表示。

（2）运算量

当MN2时，共有M级蝶形，每级N/2个蝶形，每个蝶形有1次复数乘法2次复数加法。

复数乘法：NNMNmF2log22

复数加法：NNNMaF2log

NNNNNFFTmDFTmFF222log2log2)()( （3）蝶形运算

)()()()()()(1111jXWkXjXjXWkXkXmpNmmmpNmm

m表示第m级迭代，k和j表示数据所在的行数，12mkj，mMkp2。

2、频率域抽取FFT（DIF-FFT）

（1）算法原理

将)(nx前后对半分开，得到两个子序列，其DFT可表示为如下形式

nkNNnkNNNnkNnNNnnkNNNnnkNNnnkNWNnxWnxWNnxWnxWnxWnxkX12/02/12/0)2/(12/012/12/0)2()()2()()()()(

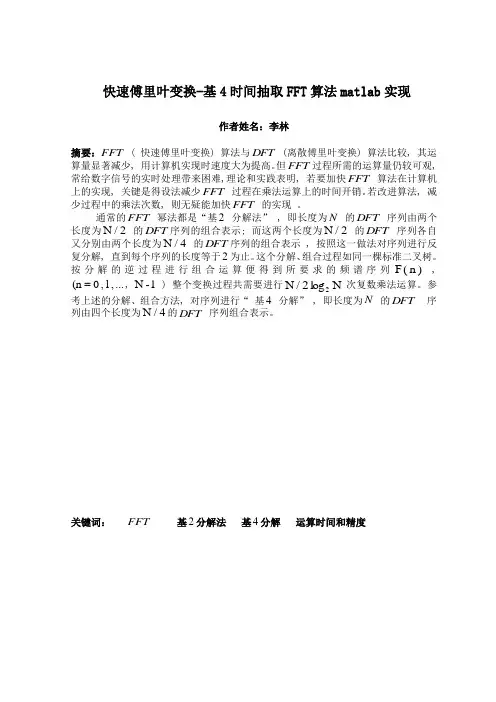

快速傅里叶变换-基4时间抽取FFT算法matlab实现
