垂直轴风力发电机特点

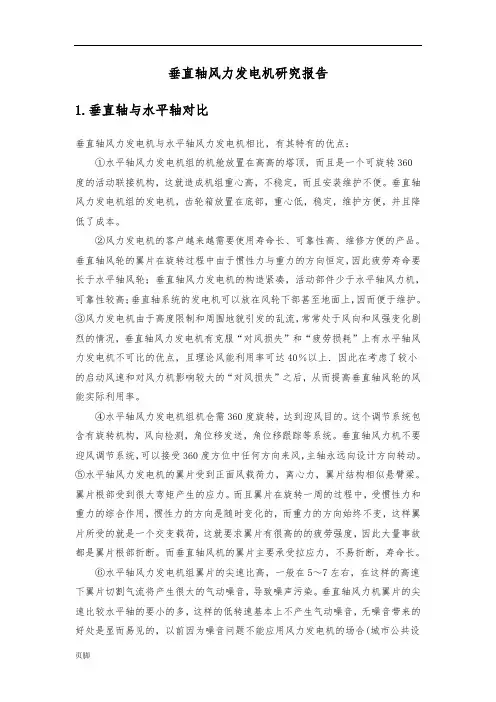

页脚 垂直轴风力发电机研究报告

1.垂直轴与水平轴对比

垂直轴风力发电机与水平轴风力发电机相比，有其特有的优点：

①水平轴风力发电机组的机舱放置在高高的塔顶，而且是一个可旋转360度的活动联接机构，这就造成机组重心高，不稳定，而且安装维护不便。垂直轴风力发电机组的发电机，齿轮箱放置在底部，重心低，稳定，维护方便，并且降低了成本。

②风力发电机的客户越来越需要使用寿命长、可靠性高、维修方便的产品。垂直轴风轮的翼片在旋转过程中由于惯性力与重力的方向恒定，因此疲劳寿命要长于水平轴风轮；垂直轴风力发电机的构造紧凑，活动部件少于水平轴风力机，可靠性较高；垂直轴系统的发电机可以放在风轮下部甚至地面上，因而便于维护。

③风力发电机由于高度限制和周围地貌引发的乱流，常常处于风向和风强变化剧烈的情况，垂直轴风力发电机有克服“对风损失”和“疲劳损耗”上有水平轴风力发电机不可比的优点，且理论风能利用率可达40％以上．因此在考虑了较小的启动风速和对风力机影响较大的“对风损失”之后，从而提高垂直轴风轮的风能实际利用率。

④水平轴风力发电机组机仓需360度旋转，达到迎风目的。这个调节系统包含有旋转机构，风向检测，角位移发送，角位移跟踪等系统。垂直轴风力机不要迎风调节系统，可以接受360度方位中任何方向来风，主轴永远向设计方向转动。

⑤水平轴风力发电机的翼片受到正面风载荷力，离心力，翼片结构相似悬臂梁。翼片根部受到很大弯矩产生的应力。而且翼片在旋转一周的过程中，受惯性力和重力的综合作用，惯性力的方向是随时变化的，而重力的方向始终不变，这样翼片所受的就是一个交变载荷，这就要求翼片有很高的的疲劳强度，因此大量事故都是翼片根部折断。而垂直轴风机的翼片主要承受拉应力，不易折断，寿命长。

⑥水平轴风力发电机组翼片的尖速比高，一般在5～7左右，在这样的高速下翼片切割气流将产生很大的气动噪音，导致噪声污染。垂直轴风力机翼片的尖速比较水平轴的要小的多，这样的低转速基本上不产生气动噪音，无噪音带来的好处是显而易见的，以前因为噪音问题不能应用风力发电机的场合(城市公共设

龙源期刊网

家用微型垂直轴风力发电机

作者：李延泽

来源：《科学导报·学术》2018年第01期

【中图分类号】TM614【文献标识码】A【文章编号】2236-1879（2018）01-0213-01

如今大家都在关注新能源、清洁型能源，由于环境问题的日益严峻，人类必须面对的问题就是污染问题，我觉得污染问题的根源在于工业污染，几乎所有的污染都与能源有关，今天和大家一起探讨一下关于如何使用清洁型能源的话题。

我们知道，地球上所有的能源都来源于太阳，包括我们正在使用的石油、煤炭、天然气，都是太阳能在时间上的积累，但这些能源并不是清洁型能源，都会带来污染。

然而有很多能源确实彻彻底底的清洁型能源，比如太阳能、风能。我们今天来研究一下如何充分使用风能。这里介绍一种全新的可以方便安装在家庭的微型垂直轴风力发电机，可以为家庭补充电能，而且还可以作为家庭的装饰之用，真可谓是一举多得。

首先，在这里介绍一下常见风力发电机的一些知识，风力发电机一般分为水平轴风力发电机；垂直轴阻力型风力发电机；垂直轴升力型风力发电机。在生活中，我们可以在户外看到一些矗立的很高的风车，它们便是风力发电机，不过，我们看到的风车，绝大部分属于水平轴风力发电机，垂直轴风力发电机很少见，升力型的垂直轴风力发电机就更少见了。

（1）水平轴风力发电机（2）垂直轴风力发电机 （3）垂直轴升力型风力发电机

以上三种风力发电机，为目前最常见的风力发电装置，不过这些风电装置价格昂贵，并且不适合在家庭安装，尤其是在城市家庭，今天为大家介绍一种可以在家庭外墙壁安装的风力发电机，这种风力发电机具有结构简单、重量轻、发电效率高等优点。本套发电装置来源于市面上可以购买到的微型永磁小吊扇，一般在五金日杂商店就可以买到，如何判断小吊扇是永磁结构的呢，这里教大家一个简便方法，在不通电的状态下，用手转动扇叶，如果有一种顿挫感，那么这台吊扇的电机就是永磁电机，如果没有这种顿挫感，则不是永磁电机，不能用来做发电机。

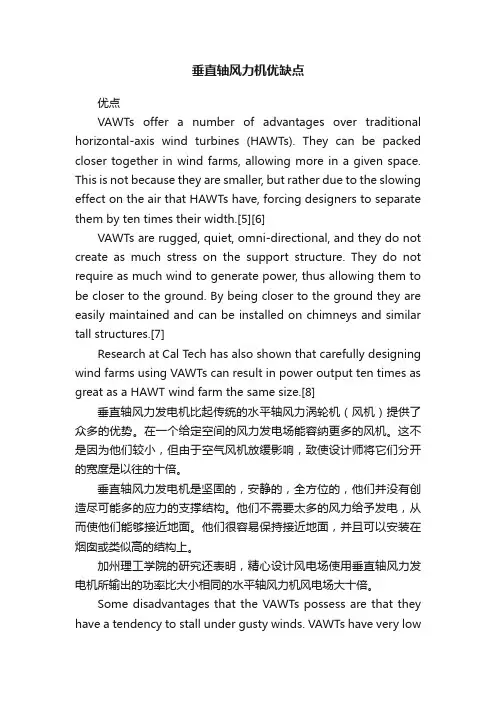

垂直轴风力机优缺点

优点

VAWTs offer a number of advantages over traditional

horizontal-axis wind turbines (HAWTs). They can be packed

closer together in wind farms, allowing more in a given space.

This is not because they are smaller, but rather due to the slowing

effect on the air that HAWTs have, forcing designers to separate

them by ten times their width.[5][6]

VAWTs are rugged, quiet, omni-directional, and they do not

create as much stress on the support structure. They do not

require as much wind to generate power, thus allowing them to

be closer to the ground. By being closer to the ground they are

easily maintained and can be installed on chimneys and similar

tall structures.[7]

Research at Cal Tech has also shown that carefully designing

wind farms using VAWTs can result in power output ten times as

great as a HAWT wind farm the same size.[8]

5kw垂直轴风力发电机参数

5KW垂直轴风力发电机。

这玩意儿，5KW的垂直轴风力发电机，风力利用得特别高效，哪怕风小得跟蚊子叫似的，它也能开始发电。

别看它个头不大，风轮直径才3.4米，高度5.4米，但占地面积小，放哪儿都行，家庭、农场、公司都能用。而且它的叶片是FRP玻璃钢的，坚韧又耐用。

发电机部分呢，是那种三相永磁直驱同步的，效率超高，声音还小，基本上不用怎么维护。风速达到7米/秒时，一年能发11200KWh的电呢！还有自动电磁机械刹车和卸荷保护限速，安全得很。

另外啊，这发电机噪音才40分贝，你在旁边说话都不会被打扰。还有孤岛保护、防雷保护什么的，安全方面考虑得特别周到。

总的来说，这5KW垂直轴风力发电机真的是个好东西，不仅给你提供稳定的电力，还环保，帮你省钱。用了它，你就能减少对传统能源的依赖，实现可持续发展，一举多得啊！
