防雷工程技术方案

学校综合防雷工程设计方案

目录

一、前言

二、现代防雷基本知识

三、现场分析

四、设计依据

五、防雷设计思路

六、防雷设计方案

七、产品的安装及说明

八、结束语

九、工程预算 一、前言

雷击已成为大自然的严重自然灾害之一，学校是教书育人，学生聚集的地方，防雷设施尤其重要。近几年来，随着教育事业的快速发展，学校高层建筑物不断增多，电化教育、远程教育等信息技术应用日益普及，雷电隐患也随之增加。2007年5月23日，市开县兴业小学遭受雷击，造成7名学生死亡、39人受伤的重大雷击事故,由此可见，学校做好防雷设施的预防是多么的重要。

为了保证电子设备的正常运行和人员的安全，必须设计完整有效的防雷方案。

二、现代防雷基本知识

根据不同的破坏机理，雷这种特殊的自然放电现象表现为两种形式：直击雷和感应雷。

直击雷是指带电云层与上某一点之间发生迅猛的放电现象。其破坏原理主要是机械破坏作用，体现在楼房顶角被雷击落一块水泥，大树被雷劈开，屋外的人畜被雷打死等；带电云层由于静电感应作用，使某一围带上异种电荷，直击雷发生以后，云层带电迅速消失，而地面某些围由于散流电阻的存在，以至出现局部高电压；或者由于直击雷放电过程中，强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压以致发生闪击的现象，叫做“二次雷”或称“感应雷”，其破坏机理主要是电子设备的过压击穿，造成设备故障或损坏，严重者造成设备整机报废。

“直击雷”是在短时间以脉冲的形式通过强大的电流，它的峰值有几十KA乃至几百KA，峰值时间很短，以us计的；“感应雷”没有直击雷那么猛烈，但它发生的机率远比直击雷高得多。因为直击雷只发生在雷云对地闪击时才会对地面造成灾害，而感应雷则不论雷云对地闪击，或者雷云对雷云之间闪击，都可能发生并造成灾害。此外，直击雷一次只能袭击一两个小围的目标，而一次雷击可以在比较大围多个小局部同时发生感应雷过电压现象，并且这种感应高电压可以通过电力线、网络线等金属导线传输到很远，致使雷害围扩大。特别是随着大规模集成电路的应用，防雷已由以前的防直击雷为主发展到今天的综合防雷。

第1篇

一、工程概况

本工程位于我国某城市，建设内容包括新建建筑物防雷系统、既有建筑物防雷改造以及防雷接地系统。为确保施工质量和安全，特制定本专项施工方案。

二、施工准备

1. 施工人员：组织具备相关资质的施工队伍，进行技术交底和安全教育，确保施工人员熟悉施工工艺和安全操作规程。

2. 施工材料：根据设计要求，准备合格的防雷材料和施工工具，如避雷针、避雷带、接地线、接地体等。

3. 施工设备：配置必要的施工设备，如卷扬机、切割机、焊接机等。

4. 施工现场：清理施工现场，确保施工环境安全、整洁。

三、施工工艺

1. 避雷针安装

（1）根据设计要求，确定避雷针的位置、高度和角度。

（2）在避雷针基础位置进行土方开挖，确保基础尺寸符合要求。

（3）浇筑避雷针基础，待混凝土达到设计强度后，进行避雷针安装。

（4）连接避雷针与接地线，确保连接牢固。

2. 避雷带安装

（1）根据设计要求，确定避雷带的位置、间距和高度。

（2）在建筑物顶部或墙面上预埋固定避雷带，确保固定牢固。

（3）连接避雷带与接地线，确保连接牢固。

3. 接地系统施工

（1）根据设计要求，确定接地体的位置、深度和间距。

（2）在接地体位置进行土方开挖，确保接地体尺寸符合要求。 （3）浇筑接地体基础，待混凝土达到设计强度后，进行接地体安装。

（4）连接接地体与接地线，确保连接牢固。

4. 既有建筑物防雷改造

（1）对既有建筑物进行现场勘查，确定防雷改造方案。

（2）拆除原有防雷设施，根据改造方案进行施工。

（3）安装新的防雷设施，确保施工质量。

四、施工质量控制

1. 施工材料：选用符合国家标准的防雷材料和施工工具。

2. 施工工艺：严格按照设计要求和施工规范进行施工。

3. 施工过程：加强现场管理，确保施工质量。

4. 施工验收：完成施工后，进行自检、互检和竣工验收，确保工程质量。

五、安全措施

1. 施工人员：佩戴安全帽、安全带等个人防护用品。

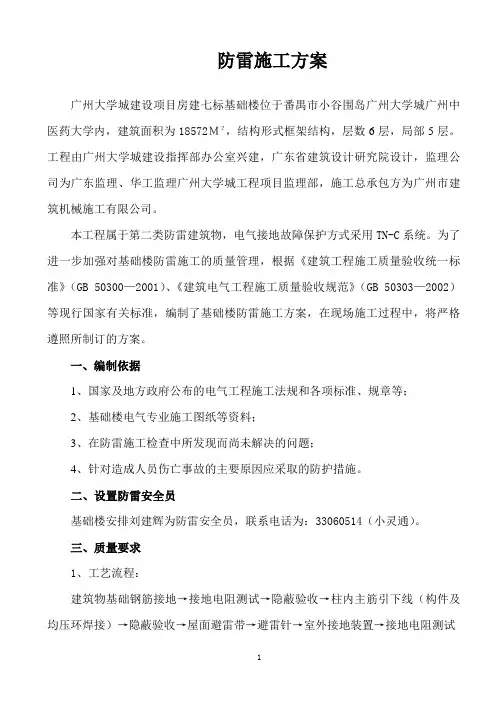

1 防雷施工方案

广州大学城建设项目房建七标基础楼位于番禺市小谷围岛广州大学城广州中医药大学内，建筑面积为18572Ｍ２，结构形式框架结构，层数6层，局部5层。工程由广州大学城建设指挥部办公室兴建，广东省建筑设计研究院设计，监理公司为广东监理、华工监理广州大学城工程项目监理部，施工总承包方为广州市建筑机械施工有限公司。

本工程属于第二类防雷建筑物，电气接地故障保护方式采用TN-C系统。为了进一步加强对基础楼防雷施工的质量管理，根据《建筑工程施工质量验收统一标准》（GB 50300—2001）、《建筑电气工程施工质量验收规范》（GB 50303—2002）等现行国家有关标准，编制了基础楼防雷施工方案，在现场施工过程中，将严格遵照所制订的方案。

一、编制依据

1、国家及地方政府公布的电气工程施工法规和各项标准、规章等；

2、基础楼电气专业施工图纸等资料；

3、在防雷施工检查中所发现而尚未解决的问题；

4、针对造成人员伤亡事故的主要原因应采取的防护措施。

二、设置防雷安全员

基础楼安排刘建辉为防雷安全员，联系电话为：33060514（小灵通）。

三、质量要求

1、工艺流程：

建筑物基础钢筋接地→接地电阻测试→隐蔽验收→柱内主筋引下线（构件及均压环焊接）→隐蔽验收→屋面避雷带→避雷针→室外接地装置→接地电阻测试 2 2、质量要求：

（1）利用主筋作引下线时，按设计要求找出主筋位置（两根），用油漆作好标记，上下钢筋采用搭接，焊接长度为主筋直径的6倍（双面焊），不做防腐处理。避雷带采用￠10镀锌圆钢，其支持卡子的间距，应不小于1.5m。凡突出屋面的金属物体（如铁爬梯、水管、通气管等），均应与就近的避雷带相连。凡突出屋面的非金属物体，应加装独立小针，并与就近的避雷带相连。

（2）在防雷接地工程中，金属接驳处均应电焊，焊缝长度，圆钢为直径的6倍，扁钢为其宽度的2倍，接驳处外露于空气时，焊接后应作防腐处理。接地装置应有测试记录，隐蔽工程应有施工记录，作为工程验收的依据。接地装置的接地电阻值必须符合设计要求。

1 大连市甘井子区教育局中小学及幼儿园

（工程二标段）防雷改造工程

设 计

施 工

方 案

设计单位：大连港航机电设备有限公司

公司资质：防雷工程专业设计乙级资质

防雷工程专业施工乙级资质

编制： 校对：

审核： 批准：

联系电话：

E-mail:

日 期：二〇一五年九月二日 2 一、现场勘察情况

本方案应甘井子区教育局邀请，我单位派员对二标段泡崖小学、美林小学等24所学校,教学楼防雷安全措施实地考察，结合大连市天合建设工程招标代理有限公司相关文件制定施工方案。

据大连气象台统计，大连地区近几年雷暴日已达30天左右，呈逐年上升趋势，每平方公里年平均雷击大地的落雷次数30次。属于雷电灾害多发地区。因各教学楼师生众多，有雷雨天气会产生闪电感应对地面人员、建筑物及设备多次闪击放电，既造成雷击灾害 。依据国家现行防雷相关规范及法规，因地制宜的采取防雷措施。目的是防御减轻或减少雷电造成的建筑物及电子设备损坏、人员伤亡事故的发生，做到安全可靠、技术先进、经济合理、提高防雷安全度。

二、雷电保护等级划分

根据《建筑物防雷设计规范》 GB50057-2010版第4.4条、《建筑物电子信息系统防雷技术规范》GB50343-2012第4.3.1条规定，本方案按第三类防雷建筑物设计，电子信息系统按C级保护等级设计。电气接地电阻值≤4Ω，防直击雷接地电阻值≤30Ω。

三、设计依据规范

《建筑物防雷设计规范》 GB50057-2010

《建筑物电子信系统防雷技术规范》 GB50343-2012

《计算机信息系统雷电电磁脉冲安全保护规范》GA267-2000

《电气装置安装工程接地装置施工及验收规范》 3 GB50169-2006

《低压配电设计规范》 GB50054-95

《建筑物防雷装置检测技术规范》 GB/T 21431-2008
