改性沥青防水卷材执行标准

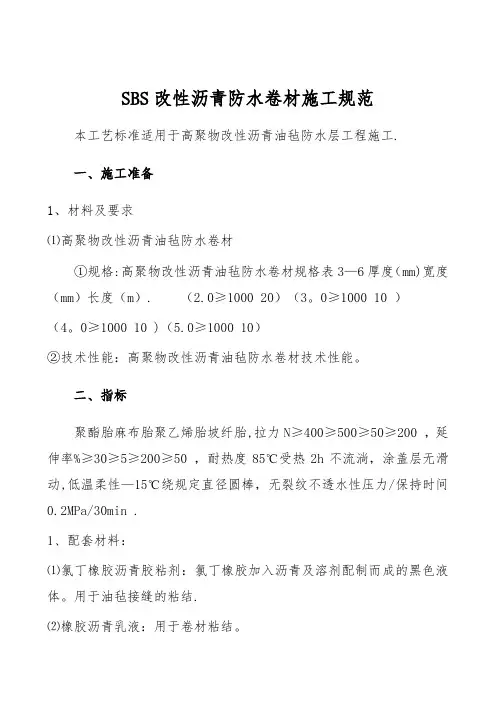

SBS改性沥青防水卷材施工规范

本工艺标准适用于高聚物改性沥青油毡防水层工程施工.

一、施工准备

1、材料及要求

⑴高聚物改性沥青油毡防水卷材

①规格:高聚物改性沥青油毡防水卷材规格表3—6厚度（mm)宽度（mm）长度（m）. （2.0≥1000 20）（3。0≥1000 10 ）

（4。0≥1000 10 )（5.0≥1000 10）

②技术性能：高聚物改性沥青油毡防水卷材技术性能。

二、指标

聚酯胎麻布胎聚乙烯胎坡纤胎,拉力N≥400≥500≥50≥200 ，延伸率%≥30≥5≥200≥50 ，耐热度85℃受热2h不流淌，涂盖层无滑动,低温柔性—15℃绕规定直径圆棒，无裂纹不透水性压力/保持时间0.2MPa/30min .

1、配套材料：

⑴氯丁橡胶沥青胶粘剂：氯丁橡胶加入沥青及溶剂配制而成的黑色液体。用于油毡接缝的粘结.

⑵橡胶沥青乳液：用于卷材粘结。 ⑶橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封。

⑷汽油、二甲苯等：用于清洗工具及污染部位。

2、主要用具：

⑴清理用具：高压吹风机、小平铲、笤帚。

⑵操作工具、电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、铁辊、剪刀、量尺、1500mmφ30管（铁、塑料）、划（放)线用品。

3、作业条件：

⑴施工前审核图纸，编制防水工程施工方案，并进行技术交底。地下防水工程必须由专业队施工，操作人员持证上岗。

⑵铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9％;基层应平整、牢固、不空鼓开裂、不起砂。

⑶防水层施工涂底胶前（冷底子油)，应将基层表面清理干净.

⑷施工用材料均为易燃，因而应准备好相应的消防器材。

三、操作工艺

1、工艺流程：

基层清理→涂刷基层处理剂→铺贴附加层→热熔铺贴卷材→热熔封边→做保护层

2、基层清理：施工前将验收合格的基层清理干净。 3、涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂刷应均匀，不透底。

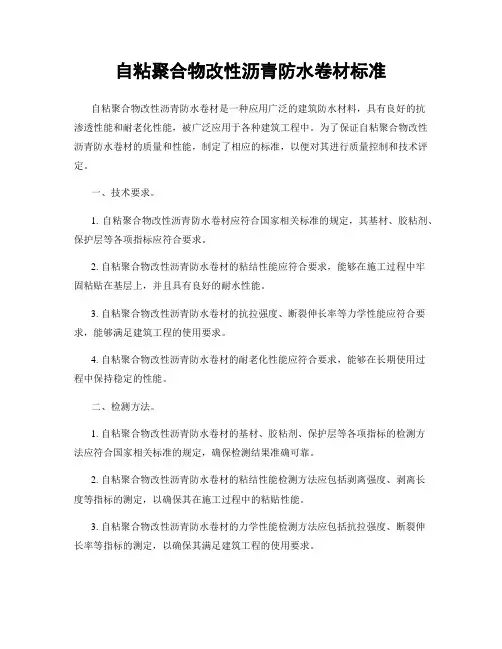

自粘聚合物改性沥青防水卷材标准

自粘聚合物改性沥青防水卷材是一种应用广泛的建筑防水材料，具有良好的抗渗透性能和耐老化性能，被广泛应用于各种建筑工程中。为了保证自粘聚合物改性沥青防水卷材的质量和性能，制定了相应的标准，以便对其进行质量控制和技术评定。

一、技术要求。

1. 自粘聚合物改性沥青防水卷材应符合国家相关标准的规定，其基材、胶粘剂、保护层等各项指标应符合要求。

2. 自粘聚合物改性沥青防水卷材的粘结性能应符合要求，能够在施工过程中牢固粘贴在基层上，并且具有良好的耐水性能。

3. 自粘聚合物改性沥青防水卷材的抗拉强度、断裂伸长率等力学性能应符合要求，能够满足建筑工程的使用要求。

4. 自粘聚合物改性沥青防水卷材的耐老化性能应符合要求，能够在长期使用过程中保持稳定的性能。

二、检测方法。

1. 自粘聚合物改性沥青防水卷材的基材、胶粘剂、保护层等各项指标的检测方法应符合国家相关标准的规定，确保检测结果准确可靠。

2. 自粘聚合物改性沥青防水卷材的粘结性能检测方法应包括剥离强度、剥离长度等指标的测定，以确保其在施工过程中的粘贴性能。

3. 自粘聚合物改性沥青防水卷材的力学性能检测方法应包括抗拉强度、断裂伸长率等指标的测定，以确保其满足建筑工程的使用要求。 4. 自粘聚合物改性沥青防水卷材的耐老化性能检测方法应包括人工老化试验、加速老化试验等，以确保其在长期使用过程中的稳定性能。

三、质量控制。

1. 生产企业应建立健全的质量管理体系，对原材料进行严格把控，确保自粘聚合物改性沥青防水卷材的质量稳定可靠。

2. 生产企业应加强对生产工艺的管理，确保自粘聚合物改性沥青防水卷材的生产过程符合相关标准的要求。

3. 生产企业应建立完善的产品质量追溯体系，对每批产品进行追溯管理，确保产品质量可追溯。

四、应用范围。

自粘聚合物改性沥青防水卷材适用于各种建筑工程中的屋面、地下室、隧道、桥梁等防水工程，能够有效防止地下水、雨水等渗透，保护建筑结构的安全。

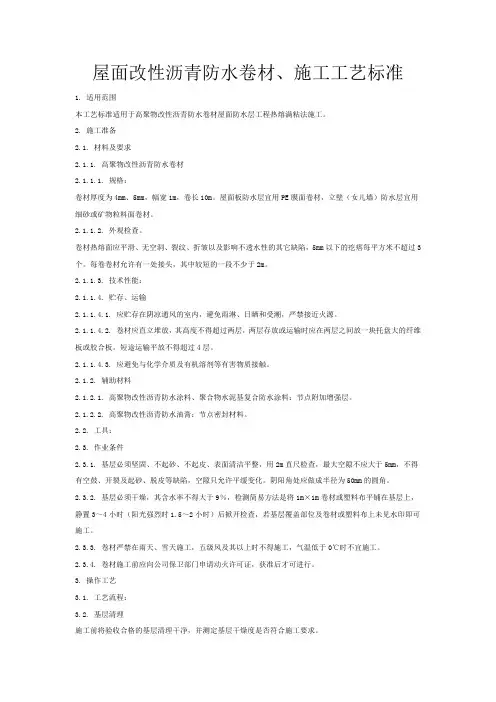

屋面改性沥青防水卷材、施工工艺标准

1. 适用范围

本工艺标准适用于高聚物改性沥青防水卷材屋面防水层工程热熔满粘法施工。

2. 施工准备

2.1. 材料及要求

2.1.1. 高聚物改性沥青防水卷材

2.1.1.1. 规格：

卷材厚度为4mm、5mm，幅宽1m，卷长10m。屋面板防水层宜用PE膜面卷材，立壁（女儿墙）防水层宜用细砂或矿物粒料面卷材。

2.1.1.2. 外观检查。

卷材热熔面应平滑、无空洞、裂纹、折皱以及影响不透水性的其它缺陷，5mm以下的疙瘩每平方米不超过3个。每卷卷材允许有一处接头，其中较短的一段不少于2m。

2.1.1.3. 技术性能：

2.1.1.4. 贮存、运输

2.1.1.4.1. 应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近火源。

2.1.1.4.2. 卷材应直立堆放，其高度不得超过两层，两层存放或运输时应在两层之间放一块托盘大的纤维板或胶合板。短途运输平放不得超过4层。

2.1.1.4.3. 应避免与化学介质及有机溶剂等有害物质接触。

2.1.2. 辅助材料

2.1.2.1. 高聚物改性沥青防水涂料、聚合物水泥基复合防水涂料：节点附加增强层。

2.1.2.2. 高聚物改性沥青防水油膏：节点密封材料。

2.2. 工具：

2.3. 作业条件

2.3.1. 基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。阴阳角处应做成半径为50mm的圆角。

2.3.2. 基层必须干燥，其含水率不得大于9％，检测简易方法是将1m×1m卷材或塑料布平铺在基层上，静置3～4小时（阳光强烈时1.5～2小时）后掀开检查，若基层覆盖部位及卷材或塑料布上未见水印即可施工。

2.3.3. 卷材严禁在雨天、雪天施工，五级风及其以上时不得施工，气温低于0℃时不宜施工。

2.3.4. 卷材施工前应向公司保卫部门申请动火许可证，获准后才可进行。

实用文档

改性沥青聚乙烯胎防水卷材GB18967-2009

⒈范围

本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于以高密度聚乙烯膜为胎基，上下两面为改性沥青或自粘沥青，表面覆盖隔离材料制成的防水卷材。

⒉术语和定义

下列术语和定义适用于本标准

⑴改性氧化沥青防水卷材 modified oxidized asphalt waterproof sheet

用添加改性剂的沥青氧化后制成的防水卷材。

⑵丁苯橡胶改性氧化沥青防水卷材 SBR modified oxidized asphalt waterproof

sheet

用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。

⑶高聚物改性氧化沥青防水卷材 polymer modified asphalt waterproof sheet

用苯乙烯—丁二烯—苯乙烯（SBS）等高聚物将沥青改性后制成的防水卷材。

⑷自粘防水卷材 self-adhering sheet

以高密度聚乙烯膜为胎基，上下表面为自粘聚合物改性沥青，表面覆盖防粘材料制成的防水卷材。

⑸耐根穿刺防水卷材 root penetration resistance of waterproof sheet

以高密度聚乙烯膜为胎基，上下表面覆以高聚物改性沥青，并以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的防水卷材。

⒊分类和标记

⑴类型

①按产品的施工工艺分为热熔型和自粘型两种。

②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺防水卷材四类。

③隔离材料

A. 热熔型卷材上下表面隔离材料为聚乙烯膜。

B.自粘型卷材上下表面隔离材料为防粘材料。

⑵规格

①厚度

——热熔型：3.0mm、4.0mm，其中耐根穿刺卷材为4.0mm；
