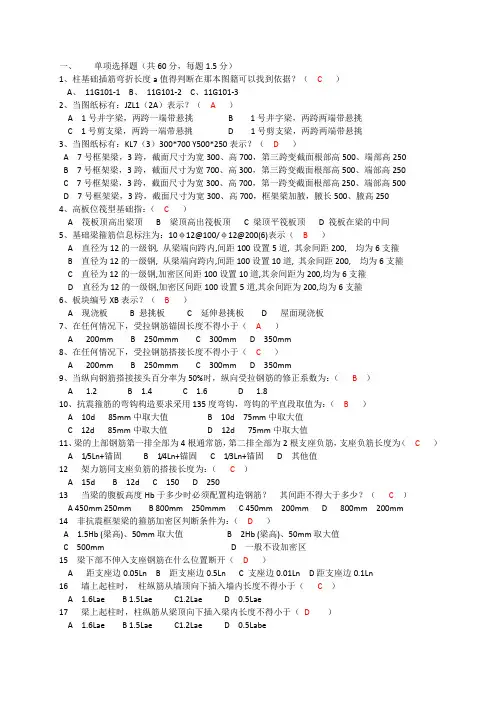

一、 单项选择题（共60分，每题1.5分）
1、柱基础插筋弯折长度a值得判断在那本图籍可以找到依据？（ C ）
A、 11G101-1 B、 11G101-2 C、11G101-3
2、当图纸标有：JZL1（2A）表示？（ A ）
A 1号井字梁，两跨一端带悬挑 B 1号井字梁，两跨两端带悬挑
C 1号剪支梁，两跨一端带悬挑 D 1号剪支梁，两跨两端带悬挑
3、当图纸标有：KL7（3）300*700 Y500*250表示？（ D ）
A 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250
B 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250
C 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500
D 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250
4、高板位筏型基础指：（ C ）
A 筏板顶高出梁顶 B 梁顶高出筏板顶 C 梁顶平筏板顶 D 筏板在梁的中间
5、基础梁箍筋信息标注为：10φ12@100/φ12@200(6)表示（ B ）
A 直径为12的一级钢, 从梁端向跨内,间距100设置5道, 其余间距200, 均为6支箍
B 直径为12的一级钢, 从梁端向跨内,间距100设置10道, 其余间距200, 均为6支箍
C 直径为12的一级钢,加密区间距100设置10道,其余间距为200,均为6支箍
D 直径为12的一级钢,加密区间距100设置5道,其余间距为200,均为6支箍
6、板块编号XB表示？（ B ）
A 现浇板 B 悬挑板 C 延伸悬挑板 D 屋面现浇板

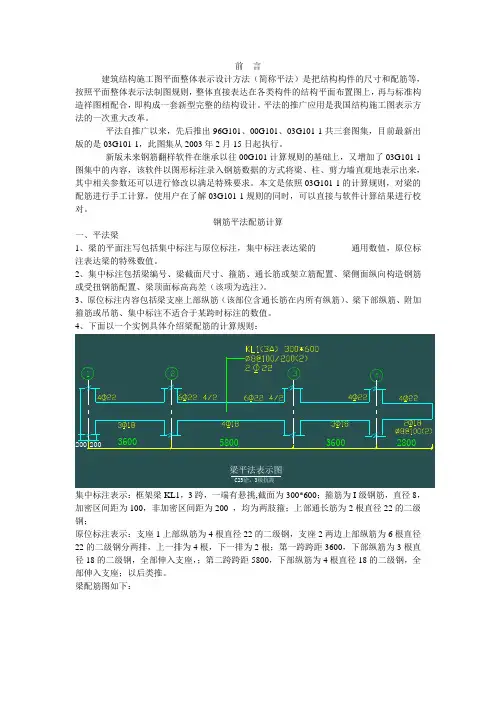

前 言
建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。平法的推广应用是我国结构施工图表示方法的一次重大改革。
平法自推广以来，先后推出96G101、00G101、03G101-1共三套图集，目前最新出版的是03G101-1，此图集从2003年2月15日起执行。
新版未来钢筋翻样软件在继承以往00G101计算规则的基础上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参数还可以进行修改以满足特殊要求。本文是依照03G101-1的计算规则，对梁的配筋进行手工计算，使用户在了解03G101-1规则的同时，可以直接与软件计算结果进行校对。
钢筋平法配筋计算
一、平法梁
1、梁的平面注写包括集中标注与原位标注，集中标注表达梁的 通用数值，原位标注表达梁的特殊数值。
2、集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。
3、原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
4、下面以一个实例具体介绍梁配筋的计算规则：
集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋为2根直径22的二级钢；
原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。
梁节点
明确变截面位置梁纵筋的起算位置
应用场景：中柱，上下层柱子有变截面
第一个变化就是当我们柱子上下变截面的时候，对于与之相交的框架梁上下部钢筋
在中柱的锚固起始位置进行明确，梁上部钢筋的锚固从上面的柱子边算起，下部的钢筋从下
面的柱子开始算起，要分别考虑，这样就更加清晰明确，体现16g的主要变化思路明确化。
那么什么情况会有这种节点，一般梁上部钢筋是直接通过中柱的，梁左右两侧钢筋根数不一
致的情况才会进行支座内锚固。我们应用此节点的一种情况柱子是中柱，上下有变截面，梁
的左右两侧的钢筋根数不一致，梁上部多出的钢筋要锚固到柱子里，以上柱边为锚固起始位置，下部钢筋要锚固到柱子中，以下柱边为锚固起始位置。需要分别考虑锚固位置16g另一个变化就是新增加了构件类型，托柱转换梁TZL,托柱转换梁对梁的箍筋
要求进行明确，托柱位置箍筋加密构造：柱边算起加密范围1.5hb，梁的二级抗震加密区是
1.5hb和500取大值，这个1.5hb跟梁二级的抗震加密区长度的其中一个值一致。这也体
现了16G的统一性，另外大家需要注意，在柱子的下方范围梁的箍筋也加密，因此他的加密区的总长度就，hc+2*1.5hb。
16g图集梁的高度方向上的折梁的弯锚钢筋伸至对边弯折20d，弯折平直段的长
度由11G的10d变为20d，这时候跟水平折梁的锚固长度20d一致，并且大家在思考一
下还有哪些钢筋的平直段弯折20d，就是梁的吊筋他也是20d，水平折梁、垂直折梁以及
梁吊筋他们有一个共同的点就是弯折角度是大于90度的，这样大于90度的弯锚平直段都
是20d又一次体现了统一性。另外给大家总结一下，我们水平钢筋的90度弯锚长度一般全
是15d例如梁端部，剪力墙水平筋遇端柱，都是弯折15d。垂直方面上部弯锚水平段12
例如剪力墙顶部钢筋，中柱顶部钢筋。竖向钢筋下部钢筋锚固长度有两种一种也是15d，
另外一种6d和150取大值。
取消了非框架梁的构件，最主要的原因是16G整体取消了非抗震框架结构。与整体变化思

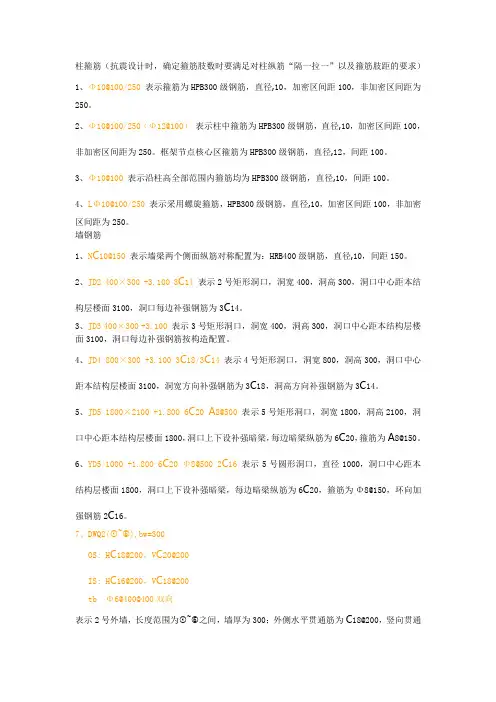

柱箍筋（抗震设计时，确定箍筋肢数时要满足对柱纵筋“隔一拉一”以及箍筋肢距的要求）
1、Φ10@100/250 表示箍筋为HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。
2、Φ10@100/250（Φ12@100） 表示柱中箍筋为HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。框架节点核心区箍筋为HPB300级钢筋，直径,12，间距100。
3、Φ10@100 表示沿柱高全部范围内箍筋均为HPB300级钢筋，直径,10，间距100。
4、LΦ10@100/250 表示采用螺旋箍筋，HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。
墙钢筋
1、NC10@150 表示墙梁两个侧面纵筋对称配置为：HRB400级钢筋，直径,10，间距150。
2、JD2 400×300 +3.100 3C14 表示2号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢筋为3C14。
3、JD3 400×300 +3.100 表示3号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢筋按构造配置。
4、JD4 800×300 +3.100 3C18/3C14 表示4号矩形洞口，洞宽800，洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3C18，洞高方向补强钢筋为3C14。
5、JD5 1800×2100 +1.800 6C20 A8@500 表示5号矩形洞口，洞宽1800，洞高2100，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为6C20，箍筋为A8@150。
6、YD5 1000 +1.800 6C20 Φ8@500 2C16 表示5号圆形洞口，直径1000，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为6C20，箍筋为Φ8@150，环向加强钢筋2C16。
