- . 可修编. 一、单项选择题
1.当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9？（ ）
A．≥2500 B．≥2600 C．≥2700 D．≥2800
正确答案：A
答案解析：参考图集11G101-3，第63页。
2.在基础的第一根柱箍筋到基础顶面的距离是多少（ ）
A．50 B．100 C．3d（d为箍筋直径） D．5d（d为箍筋直径）
正确答案：B
答案解析：参考图集11G101-3第59页
3.高板位筏型基础指：（ ） 。
A．筏板顶高出梁顶 B．梁顶高出筏板顶 C．梁顶平筏板顶 D．筏板在梁的中间
正确答案：C
答案解析：参考图集11G101-3第30页
4．基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（ ） ？
A．深入支座长要满足La B．深入支座长要满足1000mm
C．深入支座长要满足15d D．深入支座长要满足2倍的梁高
正确答案：A
答案解析：参考图集11G101-3第74页
5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（ ）？
A．深入支座不小于La B．深入支座≥12d且伸到支座中心线
C．不小于500mm D．≥15d
正确答案：A
答案解析：参考图集11G101-3第80页
6. 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（ ）?
A．50mm B．水平分布筋间距/2 C．100mm D．5d
日志

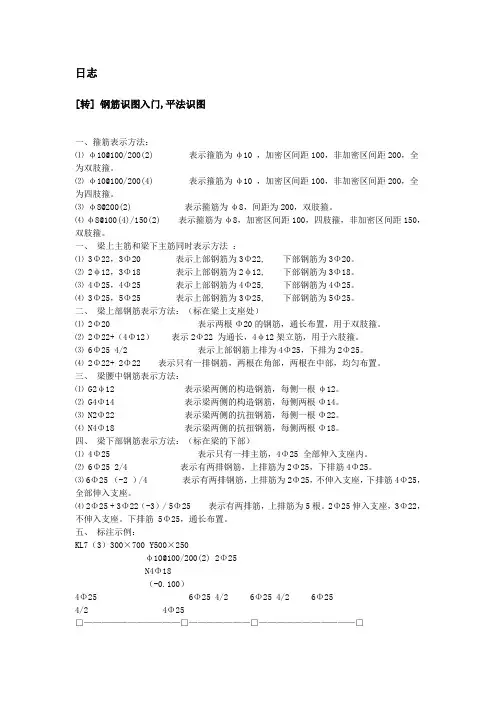

[转] 钢筋识图入门,平法识图
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
1
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
.

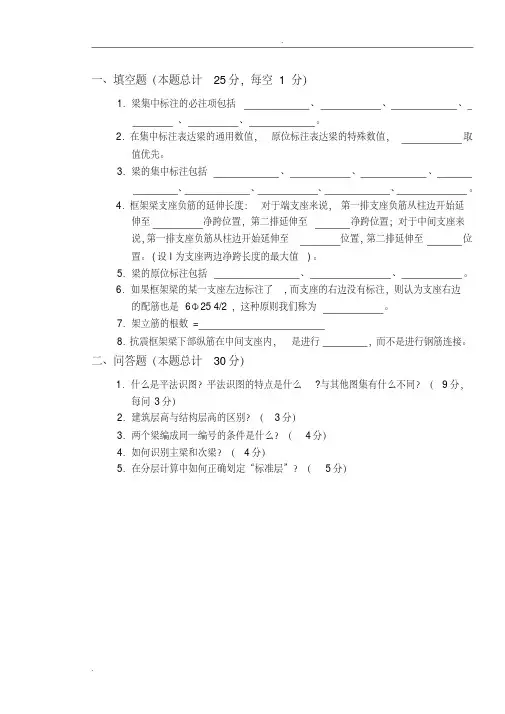

. 一、填空题（本题总计25分，每空 1分）
1．梁集中标注的必注项包括、、、
、、。
2．在集中标注表达梁的通用数值，原位标注表达梁的特殊数值，取
值优先。
3．梁的集中标注包括、、、
、、、、。
4．框架梁支座负筋的延伸长度：对于端支座来说，第一排支座负筋从柱边开始延
伸至净跨位置，第二排延伸至净跨位置；对于中间支座来
说，第一排支座负筋从柱边开始延伸至位置，第二排延伸至位
置。(设l为支座两边净跨长度的最大值)。
5．梁的原位标注包括、、。
6．如果框架梁的某一支座左边标注了,而支座的右边没有标注，则认为支座右边
的配筋也是6Φ25 4/2，这种原则我们称为。
7．架立筋的根数=
8．抗震框架梁下部纵筋在中间支座内，是进行，而不是进行钢筋连接。
二、问答题（本题总计30分）
1．什么是平法识图？平法识图的特点是什么?与其他图集有什么不同？（9分，
每问3分）2．建筑层高与结构层高的区别？（3分）
3．两个梁编成同一编号的条件是什么？（4分）
4．如何识别主梁和次梁？（4分）5．在分层计算中如何正确划定“标准层”？（5分）
.
. 三、计算题（本题总计35分，每小题35分）
计算KL1端支座（600×600的端柱）的支座负筋的长度。混凝土强度等级C25，
二级抗震等级。取LaE为45d，钢筋保护层厚度为28mm。
6φ25 4/26φ22 4/2
7φ20 3/4 6φ22 4/2KL1(3)300×700φ10@100/200(2)2φ22G4φ10
6φ25 4/26φ22 4/2
6φ22 2/472007200
150450450150KZ2 600×600
四、识图题（解读图中集中标注和原位标注的内容）（本题总计15分，每
小题15分）
KL3(3A)450×600φ12@150/200(4)2φ25;4φ25G4φ12
4φ25 6φ25 4/26φ25 4/2
7φ25 2/5 N4φ168φ22 3/5 2φ16φ10@200(2)
.
