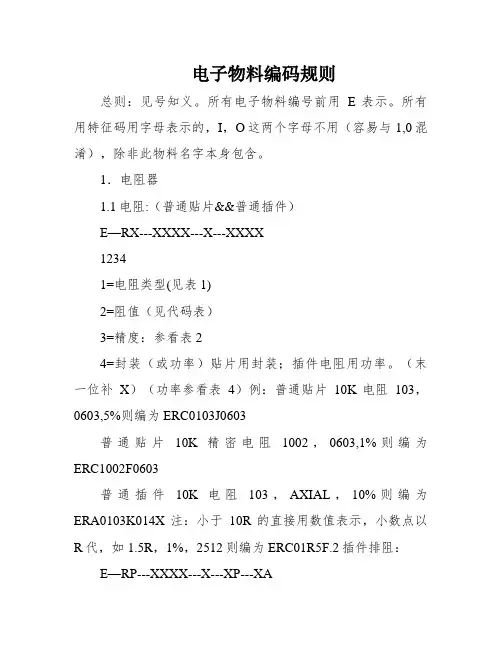

电子物料编码规则
- 格式：docx
- 大小：35.34 KB
- 文档页数：12
重庆瓯福安电子有限公司
物料编码规则
订制：
审核：
批准：
目 录
一、目的
二、造用范围
三、物料编码的基本运作程序
四、 物料编号规则
五、编号规则说明
5.1 电阻器 Resistor
5.2 电容器Capacitor
5.3 电感器 Inductor
5.4 半导体器件 Semiconductor
5.5 晶振 OSC
5.6 显示器件 Dispaly
5.7开关 Switch On-Off
5.8插座 JACK
5.9五金件 Metal
5.10线 Wire
5.11包装材料Packaging
5.12辅助材料
一、目的
随着我公司规模的不断扩大,物料的品种越来越多,为了便于物料管理以及公司运作体系的不断完善。特制定出能代表每一种物料的编码规则。
1、使物料更有序的管理
2、方便物料的查找
3、方便交叉核对
二、造用范围 文 件 编 号：
制/修订日期：
版本\次：A-01 适用于现阶段我公司生产产品所使用的生产性主要材料。
三、物料编码的基本运作程序
1、新机种需编BOM单的物料全在公司拥有的物料系统中查找料号。原则上新机种，尽量不要使用新的物料，以免编码文件不必要的扩大。但实在需要用新物料及编BOM单时发现编码中需要而不存在的物料、料号，请向工程部申请料号。
2、申请料号时应向工程部提供完全而准确物料规格，以便准确的输入电脑系统。
3、编BOM单时发现编码系统中物料规格不全或有误时，请联系工程部及时改进，以完善公司的物料系统。
以上程序的遵循及运作有利公司物料系统的完善及今后工作效率的提高。
四、 物料编号规则
1．编号用数字或字母表示，用数字或字母的特定含义来表示物料的特性。
2．每个编号的第一个字母/数字代表该物料的种类，如R代表电阻，C代表电容，L代表电感等等……
3．每个编码用十个字母或数字组成，如不足十位则用*号补齐。
4．超过十位的是多少位就写多少位。每位分别为代表字母、封装形式、材料类别、尺寸、功率、容量、误差、包装形式等。具体在每种编码的组合规则里详细说明。
5．在一些尺寸不明确的物料，则采取适用机型加序号编码的方式。
五、编号规则说明
5.1 电阻器 Resistor
5.1.1 第一位用R代表电阻
5.1.2 第二位用字母表示封装形式
S → SMD D → DIP
R → 引线式立式 A → 引线式卧式
V → 可调式 P → 管装（FUSE）
5.1.3 尺寸（第三位）
SMD 引线式L×D DIP
0 = 4×2 6 = 3.5×1.7 04=4PIN
1 = 6×3 7 = 6.5×2.3 05=5PIN
2 = 8×5 8 = 8.8×3 06=6PIN 包装形式
误差
倍乘
第二位有效数字
第一位有效数字
功率、耐压等
材料类别
尺寸
结构、封装形式
代表字母 3 = 12×6 9 = 11×4
4 = 12×10 A = 15×5
5 = 18×12
5.1.4 材料（第四位）
C = 碳膜 F = 保险丝
G = 玻璃釉 / 陶瓷 E = 水泥
M = 金属膜 W = 铁线
X = 线绕 H = 热敏电阻 heat-sensitivity resistor
P = 光敏电阻
photo-sensitivity resistor R= 压敏电阻
press-sensitivity resistor
5.1.5 第五位代表功率
A = 1/16W B = 1/10W C = 1/8W D=1/6W E = 1/4W F = 1/2W
G= 1W H = 2W I = 5W J = 10W K = 15W L = 20W
5.1.6 第六~八位代表阻值（用数字）
换算方法：a.先将阻值换算成以Ω为单位，如1kΩ=1000Ω；
b.再将阻值写成科学计算方式，如1000Ω=10×102Ω；
c.然后取前两位有效数和10的指数，如1kΩ表示为102；
d.再如3.3Ω=33×10-1Ω 3.3Ω表示为33A （A表示-1，B 表示-2，……）
如有电阻阻值为49.9K,则其表示方法为：4992,比前面多出一位.
5.1.7 第九位代表误差
B=±0.1% F=±1% K=±10%
C=±0.25% G=±2%
D=±0.5% J=±5%
5.1.8 第十位包装形式
R = 卷装 B = 袋装 A = 编带 M = 编带成形
如是保险丝，则第三位：如尺寸不明，则用X代替
第五~七位：电压：250V=250
第八~九位：电流：1.5A=15
第十位：包装
5.2 电容器Capacitor 5.2.1 第一位用C代表电容器
5.2.2 第二位用字母代表封装形式
E = 电解电容 S = 贴片式 O = 色环电容
B = 式电容 F = 涤纶 C = 瓷片引线式
V = 可调电容 T=独石
5.2.3 第三位表示尺寸
引线式电容(电解)
D×L SMD(inch size) 引脚距离
(涤纶、瓷片) 盒式电容
A = 4×7 L = 4×2 U = 2.5 1=7*5*8
B = 5×11 M = 6×3 V = 3
C = 6×13 N = 8×5 W = 5
D = 8×13 O = 12×6 X = 7.5
E = 10×16 P = 18×12 Y = 10
F = 13×21 Q = 22×25 Z = 15
G = 13×26 R = 60×32 = 21
H = 16×28 S
I = 16×32 T
J = 18×40
K = 22×41
5.2.4 第四位代表电介质
E = X7R P = Y5V K = NPO A = 铝
T = 钽 C = 陶瓷 F = 涤纶 M=独石（monolithic）
5.2.5 第五位代表耐压
A = 6.3V F = 50V K= 630V
B = 10V G= 63V L = 1000V
C = 16V H = 100V M = 1600V
D = 25V I = 250V
E = 35V J = 500V
5.2.6 第六~八位代表容量
换算方法：a.先将容量换算成以pF为单位，如：0.47μF=470000pF； b.再将容量换算成科学计算方式，如：470000pF=47×104pF；
c.然后取前两位有效数和10的指数，如0.47μF表示为474；
d.再如3.3p=3×10-1pF 3.3pF表示为33A （A表示-1，B表示-2，……）
5.2.7 第九位代表误差
B= ±0.1PF J = ±5%
C = ±0.25PF K = ±10%
D = ±0.5PF M = ±20%
F = ±1% S = +50% / -20%
G = ±2% Z = +80% / -20%
5.2.8 第十位包装形式
A = 编带 B = 袋装 R = 卷装 M = 编带成形
可调式电容：第四位：耐压,同上.
第五~十位：容量 如 1.3-2.3PF→13A23A
然后为误差和包装形式,均同上.
5.3 电感器 Inductor
5.3.1 第一位用L字母表示电感
5.3.2 第二位表示封装形式
5.3.3 第三位表示尺寸
同电容，如不适用时则用X表示。FM线圈ф0.75*ф5mm 3.5T
铜线直径 线圈直径 磁珠：∮×L 磁环：18*10*6
5.3.4 第四位表示材料
5.3.5 第五位表示用于低频或高频
L代表低频 H代表高频 （1KHz以下为低频，1H以上为高频。）
5.3.6 第六~八位代表电感量
换算方法：a.先将电感量换算成以μH为单位； b.再将电感量换算成科学计算方式，如：22μH=22×100μH；
c.然后取前两位有效数和10的指数，如：22μH表示为220；
d.再如2.2μH=22×10-1μH 2.2μH表示为22A （用A表示-1，……）
5.3.7 第9位表示误差 S=SMD D=DIP A=空芯
A=铝 C=铜 I=铁氧体芯 M=中周 5.3.8 第10位代表包装形式
A = 编带 B = 袋装 R = 卷装
5.3.9中周
第二位：用 M 代表
第三位：颜色 R=RED Y=YELLOW P=PINK B=BLUE
第四~六位：尺寸L×W（mm） 如7*12→0712
第七~十位：68：10T→6810
5.4 半导体器件 Semiconductor
5.4.1第一位用字母S表示半导体
5.4.2 第二位表示封装形式
S = SMD D = DIP T = TO Q = QFP
5.4.3 第三位表示是具体的种类
I = IC D = 二极管 T = 三极管
F =场效应管 R = 可控硅
如是稳压二极管或整流桥则第四位分别为Z和B。
5.4.4 第四~九位表示型号
如：IC QLD887/SO其型号超过六位也照编，后面再编包装形式.其他种类（二极管、三极管等）的编号也是这样。
5.4.5 第十位表示包装形式
A = 编带 B = 袋装 R = 卷装 P = 管装
5.5 晶振 OSC
5.5.1 第一位用“Y”代表晶振或滤波器
5.5.2第二位表示封装形式
S = SMD D = DIP
5.5.3 第三位代表是几脚元件
如是贴片，则用X表示.
5.5.4 第4~9位表示频率，用*表示小数点
如：32.768KHZ表示为32*768K 1MHZ表示为1*000M
5.5.5 第10位表示包装形式 B=袋装 2 = 两脚 3 = 三脚
4 = 四脚
