电路电流知识点总结

电路基础知识总结

电路基础

电压电流

• 电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i0。

• 电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u0。

功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

全电路欧姆定律U=E-RI负载大小的意义电路的电流越大，负载越大。电路的电阻越大，负载越小。

电路的断路与短路电路的断路处：I=0，U≠0 电路的短路处：U=0，I≠0 。

基尔霍夫定律

几个概念

• 支路：是电路的一个分支。

• 结点：三条(或三条以上)支路的联接点称为结点。

• 回路：由支路构成的闭合路径称为回路。

• 网孔：电路中无其他支路穿过的回路称为网孔。

基尔霍夫电流定律

• 定义：任一时刻，流入一个结点的电流的代数和为零。或者说：流入的电流等于流出的电流。 • 表达式：i进总和=0 或：i进=i出。

• 可以推广到一个闭合面。

基尔霍夫电压定律定义：经过任何一个闭合的路径，电压的升等于电压的降。或者说：在一个闭合的回路中，电压的代数和为零。或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

电位的概念

• 定义：某点的电位等于该点到电路参考点的电压。

• 规定参考点的电位为零。称为接地。

• 电压用符号U表示,电位用符号V表示

• 两点间的电压等于两点的电位的差

。

• 注意电源的简化画法。

理想电压源与理想电流源

理想电压源

• 不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。理想电压源的输出功率可达无穷大。

• 理想电压源不允许短路。

理想电源与电阻的串并联

• 理想电压源与电阻并联，可将电阻去掉(断开)，不影响对其它电路的分析。

• 理想电流源与电阻串联，可将电阻去掉(短路)，不影响对其它电路的分析。

实际应用中的电压源和电流源

实际的电压源可由一个理想电压源和一个内电阻的串联来表示。实际的电流源可由一个理想电流源和一个内电阻的并联来表示。

物理知识点总结电路与电流

电路与电流是物理学中的重要知识点之一，涉及到电的运动和传导。本文将对电路与电流的基本概念、规律和应用进行总结。

一、电路基本概念

1.1 电路定义

电路是由电源、导线和电器元件组成的闭合路径，用于电流的传导和电能的转换。

1.2 电路元件

电路中常见的元件包括电源、导线、开关、电阻、电容、电感等。

1.3 电路符号

为了方便表示电路元件和连接关系，电路中常用特定的符号表示各种元件，如电源用符号“V”表示，电阻用符号“R”表示等。

二、电流的定义与特性

2.1 电流的定义

电流指单位时间内流经导体横截面的电荷量，用符号“I”表示，单位是安培（A）。

2.2 电流的特性

（1）电流的大小与通过导体的电荷量成正比，与单位时间成反比。 （2）电流的方向由正电荷流动的方向决定，约定正电荷流动的方向为电流的正方向。

（3）在闭合电路中，电流沿着闭合回路的路径流动，形成电流环路。

三、欧姆定律与电阻

3.1 欧姆定律的表述

欧姆定律是描述电流、电压和电阻之间关系的基本规律，它的数学表述为U=IR，其中U表示电压，I表示电流，R表示电阻。

3.2 电阻的特性

（1）电阻决定了电流在电路中的流动情况，是电路中的阻碍因素。

（2）电阻与电流成正比，与电压成反比。

（3）电阻的大小由材料的导电性能和几何形状决定。

四、串联与并联电路

4.1 串联电路

串联电路是指多个电器元件依次连接在一条回路上，电流只有一条路径可以流动。

4.2 并联电路

并联电路是指多个电器元件同时连接在电路中，电流在各个元件之间分流。 4.3 串并联混合电路

实际电路常常是串联与并联的复合结构，根据实际情况选择合适的电路连接方式。

五、电流与功率

5.1 电流与电功率的关系

电流在电路中流动时会产生功率，功率定义为单位时间内完成的功，用符号“P”表示。

5.2 有功功率与无功功率

有功功率是指电路中有用的功率，用于做功的部分；无功功率是指电路中耗散的功率，无效能的部分。

电流与电路知识点总结

一、电流

1、 电流的形成

电流是电荷的定向移动形成的。要形成电流，首先要有能自由移动的电荷，比如金属中的自由电子、电解液中的正负离子等。其次，这些电荷需要在电场力的作用下定向移动。

2、 电流的方向

物理学中规定，正电荷定向移动的方向为电流的方向。在金属导体中，电流的方向与自由电子定向移动的方向相反。在电源外部，电流从电源的正极经过用电器流向负极；在电源内部，电流从电源的负极流向正极。

3、 电流的大小

电流的大小用电流强度来表示，简称电流。电流的定义式为：I ＝

Q/t，其中 I 表示电流，Q 表示通过导体横截面的电荷量，t 表示通过这些电荷量所用的时间。电流的单位是安培（A），常用的还有毫安（mA）和微安（μA），1A ＝ 1000mA，1mA ＝ 1000μA。

4、 电流表

电流表是测量电流的仪器。在使用电流表时，需要注意以下几点： （1）电流表要串联在电路中。

（2）电流要从电流表的正接线柱流入，从负接线柱流出。

（3）被测电流不能超过电流表的量程。在无法估计被测电流大小的情况下，应先选用大量程进行试触。

（4）绝对不允许不经过用电器而把电流表直接连到电源的两极上，否则会烧坏电流表和电源。

二、电路

1、 电路的组成

一个完整的电路通常由电源、用电器、开关和导线四部分组成。

（1）电源：提供电能的装置，如电池、发电机等。

（2）用电器：消耗电能的装置，如灯泡、电动机、电阻等。

（3）开关：控制电路的通断。

（4）导线：连接电路中的各个元件，输送电能。

2、 电路的三种状态

（1）通路：处处连通的电路，电路中有电流通过。

（2）断路：某处断开的电路，电路中没有电流通过。

（3）短路：分为电源短路和用电器短路。电源短路是指不经过用电器，直接用导线将电源的正负极连接起来，会烧坏电源，是绝对不允许的。用电器短路是指电流不经过某个用电器，而从导线直接流过，该用电器不工作，但一般不会损坏电源。

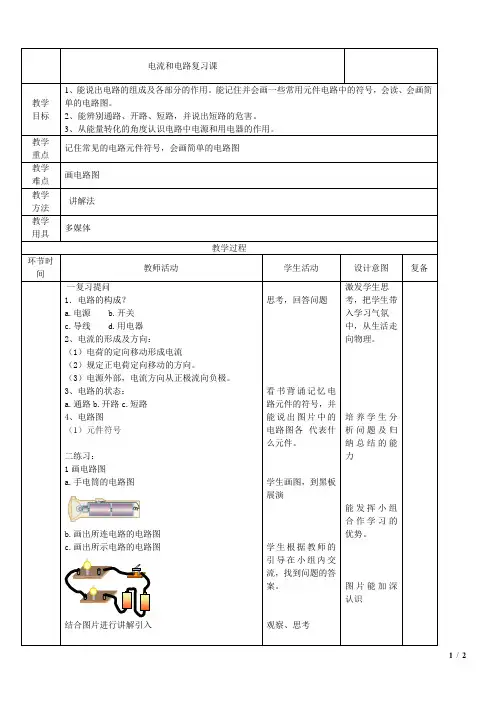

1 / 2 电流和电路复习课

教学

目标 1、能说出电路的组成及各部分的作用。能记住并会画一些常用元件电路中的符号，会读、会画简单的电路图。

2、能辨别通路、开路、短路，并说出短路的危害。

3、从能量转化的角度认识电路中电源和用电器的作用。

教学

重点 记住常见的电路元件符号，会画简单的电路图

教学

难点 画电路图

教学

方法 讲解法

教学

用具 多媒体

教学过程

环节时间 教师活动 学生活动 设计意图 复备

一复习提问

1．电路的构成？

a.电源 b.开关

c.导线 d.用电器

2、电流的形成及方向：

（1）电荷的定向移动形成电流

（2）规定正电荷定向移动的方向。

（3）电源外部，电流方向从正极流向负极。

3、电路的状态：

a.通路b.开路c.短路

4、电路图

（1）元件符号

二练习：

1画电路图

a.手电筒的电路图

b.画出所连电路的电路图

c.画出所示电路的电路图

结合图片进行讲解引入

思考，回答问题

看书背诵记忆电路元件的符号，并能说出图片中的电路图各 代表什么元件。

学生画图，到黑板展演

学生根据教师的引导在小组内交流，找到问题的答案。

观察、思考

激发学生思考，把学生带入学习气氛中，从生活走向物理。

培养学生分析问题及归纳总结的能力

能发挥小组合作学习的优势。

图片能加深认识

2 / 2 巡视学生，指导学生设计一个小灯泡发光的电路，掌握学生活动的情况。

2目标练习

小结：（1）电流是怎么形成的？（2）电流方向是怎么规定的？（3）指出刚才所连接电路中的电流方向。

教师结合课件归纳，进一步加深学生对电流的形成和电流方向的理解

练习画电路图

学生练习

学生根据教师的引导归纳加深理解

通过学生讨论锻炼学生分析问题的能力。

课堂检测内容

1、通路：处处 的电路

2、开路：某处 的电路；

3、短路：用导线直接将电源的正负极 ；
