基础知识学习文件 001问：什么叫天然气？ 答：“天然气”是一种一次性不可再生的矿物能源，是存在于地下岩石储集层中以甲烷为主体的混合气体的统称。它是优于石油和煤等其他矿物能源燃料的优质燃料和化工原料，享有“未来燃料”或者“绿色燃料”的美誉。002问：什么是天然气的热值？ 答：1标准立方米天然气完全燃烧后所放出的热量叫天然气的热值。 003问：什么是液化天然气（LNG）？ 答：LNG是英文Liquefied Natural Gas的简称，即液化天然气。它是天然气在经净化及超低温状态下（-162℃、一个大气压）冷却液化的产物。其主要成份是甲烷，很少有其它杂质，是一种非常清洁的能源。004问：什么是压缩天然气（CNG）？答：CNG是主要成份为甲烷的压缩气体燃料。天然气经加气站由压缩机加压后，压到20至25Mpa，再经过高压深度脱水，充装进入高压钢瓶组槽车储存，再运送到各个城市输入管网，向居民用户、商业用户和工业企业用户供应天然气。 005问：什么是LNG加气站？ 答：为 LNG 汽车储瓶充装LNG 燃料的专门场所。006问：什么是地下LNG储罐？ 基础知识学习文件

1答：安装在罐池中，且罐顶低于周围4m范围内地面标高0.2m的LNG 储罐。007问：什么是半地下LNG储罐？答：安装在罐池中，且一半以上罐体安装在周围4m范围内地面以下的LNG储罐。008问：什么是防护堤？答：用于拦蓄LNG储罐事故时溢出的LNG的构筑物。009问：什么是设计压力？答：储罐、设备或管道设计中，用于确定最小允许厚度或其部件物理特性的压力。确定任何特殊部件厚度的设计压力包括静压头。设计压力的确定为包括静压头。010问：什么是工作压力？答：压力容器、管路系统等在正常工作情况下，可能达到的最高压力。011问：什么是LNG卸车口？答：接卸LNG运输车辆所载LNG的固定接头处。012问：什么是站房？答：用于加油加气站管理和经营的建筑物。013问：什么是加气岛？答：用于安装加气机的平台。014问：什么是LNG（CNG）加气机？ 基础知识学习文件

2答：给LNG（CNG）汽车储气瓶充装LNG（CNG），并带有计量、计价装置的专用设备。015问：什么是加气切断装置？答：加气软管在一定外力作用下，加气系统具有自切断功能的安全装置。016问：什么是加气枪？答： 附属加气机与加气软管连接，向LNG（CNG）储气瓶充装LNG（CNG）的专用设备。017问：LNG的物理性质有哪些？答：LNG主要成分是甲烷。LNG无色、无味、无毒且无腐蚀性，其体积约为同量气态天然气体积的1/625，密度约为水的45%。LNG密度：0.425-0.46kg/L沸点：-162℃ 着火点：650℃气化后密度：0.6-0.7kg/m3高热值：41.5-45.3MJ/m3气液体积比：625:1辛烷值：130储存温度：-160~-120℃操作压力：0~1.0MPa爆炸极限：5%-15%018问：LNG、汽油、柴油各单位之间怎么换算？ 基础知识学习文件

3答：以其产生热值的角度来考虑： 1L(柴油)≈1.1㎥（天然气）； 1.33L(柴油）≈1.47㎥（天然气）；1kg(LNG)≈1.47㎥（天然气）； 1.33L(柴油)≈1kg(LNG)1L(汽油)≈0.9㎥（天然气）； 1.63L(汽油）≈1.47㎥（天然气）；1.63L(汽油)≈1kg(LNG)LNG在液态与气态时的单位换算：液体状态气体状态LNGT（吨）KG（公斤）㎥（立方米）L(升)㎥（立方米）1T（吨）=*10002.19219014701KG（公斤）=0.001*0.002192.191.471㎥（立方米）=0.456456*1000*1L(升)=0.0004560.4560.001*0.6250.680.00161.61LNG汽车常用车载瓶换算表：（一般有效容积为额定的90%）可装LNG体积可装LNG重量标准状况下气体体积 基础知识学习文件

4（L）（kg）（m3）1Ｌ10.4250.62275Ｌ车载瓶247.5105153335L车载瓶301.5128187375L车载瓶337.5128187450L车载瓶405.0172251019问：LNG的优点有哪些？答：（1）LNG体积比同质量的天然气小625倍，所以可用汽车轮船很方便地将LNG运到没有天然气的地方使用。 （2）LNG储存效率高，占地少。投资省，10m³LNG储存量就可供1万户居民1天的生活用气。 （3）LNG作为优质的车用燃料，与汽油相比，它具有辛烷值高、抗爆性能好、发动机寿命长。燃料费用低。环保性能好等优点。它可将汽油汽车尾气中HC减少72%，NOx减少39%， CO减少90%，SOx、Pb降为零。 （4）LNG汽化潜热高，液化过程中的冷量可回收利用。 （5）由于LNG汽化后密度很低，只有空气的一半左右，稍有泄漏立即飞散开来，不致引起爆炸。 （6）由于LNG组分较纯，燃烧完全，燃烧后生成二氧化碳和水， 基础知识学习文件

5所以它是很好的清洁燃料，有利于保护环境，减少城市污染。020问：LNG的主要用途有哪些？答：(1)用作城市管网供气的高峰负荷和事故调峰(2)用作大中城市管道供气的主要气源(3)用作LNG小区气化的气源(4)用作汽车加气的燃料(5)用作飞机燃料(6)LNG的冷能利用(7)分布式能源系统021问：LNG是怎么运输的？答：LNG的运输方式主要有轮船、火车和汽车槽车等方式。在500～800公里经济运输半径范围内，采用汽车槽车运输LNG是比较理想的方式。槽车罐体采用双壁真空粉未绝热，配有操作阀安全系统及输液软管等。国内低温液体槽车的制造技术比较成熟，槽车使用安全。LNG产品采用深冷液体储罐储存，液体储罐为双壁真空粉未绝热，LNG的日蒸发率可控制在0.46%之内，储存周期为4～7天。022问：LNG加气站的主要设备有哪些？答：主要设备：LNG储罐，LNG潜液泵，LNG加气机，控制和安全系统。023问：天然气液化包括哪几部分？答：天然气液化一般包括天然气净化（也称预处理）过程和天然 基础知识学习文件

6气液化过程过程两部分组成。先将原料天然气经过预处理，脱除液化过程中的不利组份（酸性组份、水分、较重烃类及汞等），之后再进入制冷系统的高效换热器，并将丁烷、丙烷、乙烷等逐级冷却分离，最后在常压下使温度降到－162℃左右，即可得到LNG产品。将LNG送入保冷良好的绝热容器，可以在常压下储存、运输、使用。024问：天然气液化前为何要进行预处理？答：因为天然气中含有CO2、H2O、H2S、COS、Hg芳香族化合物及其它重烃等杂质，这些杂质如果不在进液化单元前除去，就会在液化单元凝结成固体，或者腐蚀铝制设备，从而造成设备、管道堵塞或铝制设备泄漏，因而天然气液化前要进行预处理。一般来说，CO2的含量应低于0.01mmg/L，芳香族化合物应低于10PPm。（1ppm=1mg/kg=1mg/L）025问：天然气液化工艺分哪几种？答：LNG液化工艺一般分以下三种：一是阶式制冷循环工艺，二是混合制冷循环工艺，三是单一制冷循环工艺。026问：什么是BOG？答： LNG储罐日蒸发率大约为0．15％，这部分蒸发了的气体简称BOG。027问：液化天然气中的EAG是什么意思？答：低温系统安全阀放空的全部是低温气体，在大约-107℃以下时，天然气的重度大于常温下的空气，排放不易扩散，会向下积聚。 基础知识学习文件

7因此设置一台空温式放散气体加热器，放散气体先通过该加热器，经过与空气换热后的天然气比重会小于空气，高点放散后将容易扩散，从而不易形成爆炸性混合物。028问：LNG的泄漏有何特点？答：由于LNG温度极低，一旦泄漏到地面上，最初会有一个剧烈汽化的阶段，然后，汽化率迅速降至一个稳定值，该值由地面的热力特性及从周围空气中所吸收的热量决定。当出现泄漏时，少量的液体能够转化成大量的气体，在大气压力下，1体积的液体可产生可大约600体积的气体。029问：LNG装置的工艺设计应掌握哪些原则？答：（1） 包含LNG、易燃制冷或易燃气体的工艺设备应安装在室外。 （2） 所有的工艺设备和管道都应密封可靠，并能防止空气进入。 （3） 所有密闭的容器和管道都应设置防止超压的安全装置，如安全阀、放空阀等。 （4） 所有的工艺装置的蒸发器应集中放空，放空系统在正常操作压力下，不能吸入空气。030问：安全系统由哪几部份组成？答：安全系统用以预防、检测、保护LNG的泄漏。因此，LNG装置的安全系统也是由预防、检测和保护三个系统组成。031问：LNG设施如何防火？ 基础知识学习文件

8答：LNG蒸气燃烧的条件是火源、可燃物及空气三者同时出现，因此，重要的是要防火。一般地说，LNG设施区域禁止吸烟何使用明火，防止硬质物体相互碰撞、静电及电器设备可能产生的火花，防止机动车辆尾气中的火花。032问：什么是LNG汽车？答：以LNG为燃料的汽车称为LNG汽车，一般分两种形式：一种是完全以LNG为燃料的纯LNG汽车，一种为LNG与柴油混合使用的双燃料LNG汽车。这两种LNG汽车的燃气系统基本相同，都是将LNG储存在车用LNG储罐内，然后通过汽化装置汽化为气体供给发动机，其主要构成有LNG储罐、气化器、减压调压阀、混合器和控制系统等。033问：LNG汽车什么特点和优点？答：与柴油版汽车相比，LNG汽车具备五大优势：一、更经济。天然气价格仅为柴油的60%-75%，可节省25%-40%的油耗成本。同时燃烧更充分，可延长发动机寿命，且维护成本低。二、更安全。LNG燃料储罐比油罐更厚、更坚固、强度更高，经过枪弹试验等严格安全测试，燃点、爆炸极限远高于汽柴油和液化石油。三、更环保。能减少93%的一氧化碳，33%的氮氧化物和50%的活性烃气体排放，达到欧Ⅳ甚至更高排放标准。四、续航里程长。双气瓶LNG卡车可连续行驶900公里，三气瓶则可连续行驶1300公里以上。 基础知识学习文件

9五、冷启动好。冬季柴油车在零下25摄氏度时油箱会被冻结，难以启动且动力不足，而LNG汽车则极易发动，且动力不受影响。034问：LNG撬装站的特点是什么？答：LNG撬装站多为临时站，有运输方便、安装简单快捷、工艺流程简单、工程量小、占地面积小、建设周期短、投入较小等特点，适合前期开发市场时使用。035问：LNG固定站的特点是什么？答：LNG固定站多为标准站，占地面积大，可装载多台潜液泵和加液机，增大站点的售气能力和服务半径，能为企业树立良好的形象。036问：LNG汽车加气站的工艺包括什么？答：LNG加气站的工艺主要包括四个部分：1、卸车流程：由LNG低温泵将LNG槽车内LNC卸至LNG储罐。2、加液流程：储罐内LNG由LNG低温泵抽出，通过加液机向汽车加液。3、调压流程：卸车完毕后，从储罐内抽出部分LNG通过LNG气化器气化调压后进入储罐，当储罐压力达到设定压力时停止气化。4、卸压流程：LNG储罐的高压气体通过低温管路到安全阀进行放空处。037问：什么是天然气的爆炸极限？答: 可燃气体与空气的混合物，在封闭系统中遇明火发生剧烈燃烧，即发生爆炸。可燃气体与空气的混合物，在封闭系统中遇明火发 基础知识学习文件

合集下载

LNG基础知识

LNG基础知识

1 LNG液化技术基础

第一节 LNG基本知识

1、LNG的定义及组成

液化天然气是指天然气原料经过预处理，脱除其中的杂质后，再通过低温冷冻工艺在-162℃下所形成的低温液体混合物，常见的LNG是英文液化天然气 Liquefied Natural Gas的缩写。

天然气是一种混和物，其组分随气田不同而异，主要成分有甲烷、氮及C2～C5的饱和烷烃，另外还含有微量的氦、二氧化碳及硫化氢等，通过制冷液化后，LNG就成为含甲烷（96％以上）和乙烷（4％）及少量C3～C5烷烃的低温液体。LNG是由天然气转变的另一种能源形式。

2、LNG的基本性质

LNG的性质随组分变化而略有不同，一般商业LNG的基本性质为：在-162℃与0.1 MPa下，LNG为无色无味无腐蚀性的液体，其密度约为0.43t／m3，燃点为650℃，沸点为-162.5℃，熔点为-182℃，热值一般为37.6 2 MJ／m3，在-l 6 2℃时的汽化潜热约为5 1 0kJ／kg，爆炸极限为5%～l 5％，压缩系数为0.740～0.820。 2 3、LNG的特性

LNG不同于一般的低温液体，它还具有以下的特性。

⑴ LNG的蒸发

LNG储存在绝热储罐中，任何热量渗漏到罐中，都会导致一定量的LNG汽化为气体，选种气体被称为蒸发气。LNG蒸发气的组成主要取决于液体的组成，它一般含氮气20％(约为LNG中N2含量的20倍)，甲烷80％及微量乙烷，对于纯甲烷而言，-113℃以下的蒸发气比空气重；对于含有氮气20%的甲烷而言，低于-80℃的蒸发气比空气重。

⑵ LNG的溢出与扩散

LNG倾倒至地面上时，最初会猛烈沸腾蒸发，其蒸发率将迅速衰减至一个固定值。蒸发气沿地面形成一个层流，从环境中吸收热量逐渐上升和扩散，同时将周围的环境空气冷却至露点以下，形成一个可见的云团。这可作为蒸发气移动方向的LNG指南，也可作为蒸发气-空气混合物可燃性的指示。

⑶ LNG的燃烧与爆炸

LNG基础知识 2

LNG基础知识 2

LNG基础知识

LNG知识问答

1、天然⽓的组成

天然⽓是由轻类和⾮轻类组成的复杂混合物。天然⽓中的轻类基本上是烷轻，通常以

甲烷为主，还有⼄烷、丙烷、丁烷、戊烷以及少量的⼰烷以上轻类（C6），在C6中有时还含有及少量的环烷轻（如甲基环戊烷、环⼰烷）及芳⾹轻（如苯、甲苯）。天然⽓中的⾮轻类⽓体，⼀般为少量的氮⽓、氧⽓、氢⽓、⼆氧化碳、⽔蒸⽓、硫化氢，以及微量的惰性⽓体如U、氯、疝等。2、何谓LNG

LNG是液化天然⽓英⽂名称（Liquefied natural gas）的缩写。它是将天然⽓净化后

通过冷却⽽成的低温液体，主要成份为甲烷，另外还含有少量的⼄烷、丙烷、M或其它天然⽓中通常含有的物质。LNG是由天然⽓转变的另⼀种能源形式。3、LNG的原料⽓

1、管道天然⽓

2、煤层⽓

3、焦炉煤⽓

4、煤制⽓

4、LNG的主要组份

LNG的主要成分是甲烷，并可能含有少量⼄烷、丙烷、氮和通常存在于天然⽓中的

其它组分。不同⼯⼚⽣产的LNG具有不同的组份，主要取决于⽣产⼯艺和⽓源组份，按照欧洲标准EN1160的规定，LNG的甲烷含量应⾼于75%氮含量应低于5%表1所⽰为⼏个LNG⼯⼚的组份数据，由此可以看出它们的各项性质有较⼤差别，因此，尽管LNG的主要组成是甲烷，但不能认为LNG等同于纯甲烷，对它的特性的分析和判断，在⼯程实践中⼤

都要⽤⽓体处理软件进⾏计算，以得出符合实际的结果。常⽤的计算软件有HYSIM和PROCESS 等。

表1 LNG的组份和部分物性5、LNG的密度LNG的密度取决丁其组份，通常为430?470kg/m3,甲烷含量越⾼，密度越⼩。密度还

是液体温度的函数，温度越⾼，密度越⼩，变化的梯度为 1.35Kg/3C。LNG的密度可直接测量，但⼀般都是通过⽓体⾊谱仪分析的组份结果计算出密度。6、LNG的温度

LNG的沸腾温度也取决丁它的组份，在⼤⽓压⼒下通常为-166?-157 C, ⼀般资料上

介绍的-162.15 C是指纯甲烷的沸腾温度。沸腾温度随蒸⽓压⼒升⾼⽽升⾼，变化梯度为 1.25 x 10-4C /Pa , LNG的温度通常是⽤铜/铜锐热电偶或钳电阻温度计进⾏测量。TEMPERAnmE F,-次乂西-海顷°*

LNG基础知识 3

LNG基础知识 3

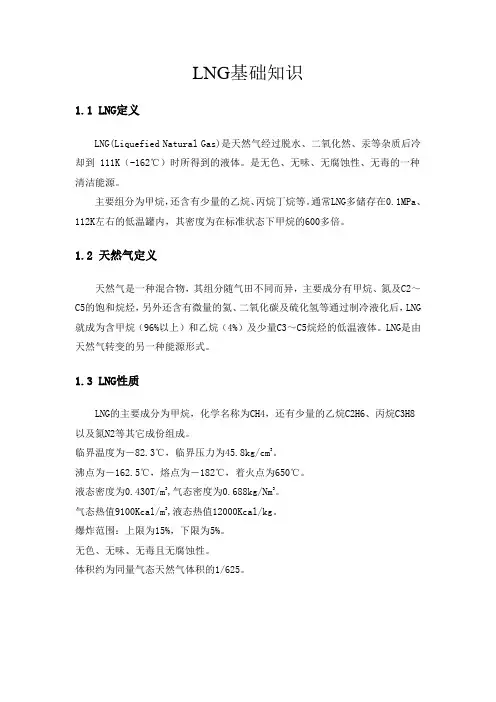

LNG基础知识

1.1 LNG定义

LNG(Liquefied Natural Gas)是天然气经过脱水、二氧化然、汞等杂质后冷却到 111K（-162℃）时所得到的液体。是无色、无味、无腐蚀性、无毒的一种清洁能源。

主要组分为甲烷，还含有少量的乙烷、丙烷丁烷等。通常LNG多储存在0.1MPa、112K左右的低温罐内，其密度为在标准状态下甲烷的600多倍。

1.2 天然气定义

天然气是一种混合物，其组分随气田不同而异，主要成分有甲烷、氮及C2～C5的饱和烷烃，另外还含有微量的氦、二氧化碳及硫化氢等通过制冷液化后，LNG就成为含甲烷（96%以上）和乙烷（4%）及少量C3～C5烷烃的低温液体。LNG是由天然气转变的另一种能源形式。

1.3 LNG性质

LNG的主要成分为甲烷，化学名称为CH4，还有少量的乙烷C2H6、丙烷C3H8以及氮N2等其它成份组成。

临界温度为－82.3℃，临界压力为45.8kg/cm3。

沸点为－162.5℃，熔点为－182℃，着火点为650℃。

液态密度为0.430T/m3,气态密度为0.688kg/Nm3。

气态热值9100Kcal/m3,液态热值12000Kcal/kg。

爆炸范围：上限为15%，下限为5%。

无色、无味、无毒且无腐蚀性。

体积约为同量气态天然气体积的1/625。 1.4 LNG优点

LNG体积比同质量的天然气小625倍，所以可用汽车、轮船很方便地将LNG运到没有天然气的地方使用。

LNG储存效率高，占地少。投资省，10m3LNG储存量就可供1万户居民1天的生活用气。

LNG作为优质的车用燃料，与汽油相比，它具有辛烷值高、抗爆性能好、发动机寿命长。燃料费用低。环保性能好等优点。它可将汽油汽车尾气中CH减少72%,NOx减少39%，CO减少90%，Sox、Pb降为零。

1.5 LNG生产

天然气经过净化处理后，通过不同的冷却方式在常压下将温度降至-162.15℃，即可将其液化。

史上最全LNG相关知识

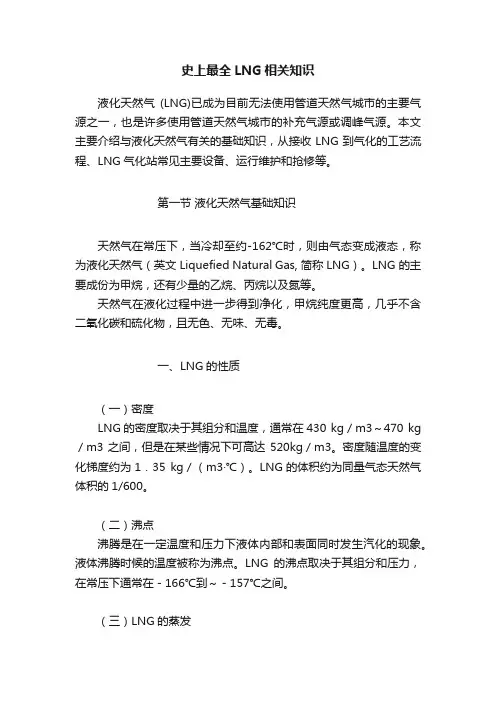

史上最全LNG相关知识

史上最全LNG相关知识

液化天然气 (LNG)已成为目前无法使用管道天然气城市的主要气源之一，也是许多使用管道天然气城市的补充气源或调峰气源。本文主要介绍与液化天然气有关的基础知识，从接收LNG到气化的工艺流程、LNG气化站常见主要设备、运行维护和抢修等。

第一节 液化天然气基础知识

天然气在常压下，当冷却至约-162℃时，则由气态变成液态，称为液化天然气（英文 Liquefied Natural Gas, 简称LNG）。LNG 的主要成份为甲烷，还有少量的乙烷、丙烷以及氮等。

天然气在液化过程中进一步得到净化，甲烷纯度更高，几乎不含二氧化碳和硫化物，且无色、无味、无毒。

一、LNG的性质

（一）密度

LNG的密度取决于其组分和温度，通常在430 kg／m3～470 kg／m3之间，但是在某些情况下可高达520kg／m3。密度随温度的变化梯度约为1．35 kg／（m3·℃）。LNG的体积约为同量气态天然气体积的1/600。

（二）沸点

沸腾是在一定温度和压力下液体内部和表面同时发生汽化的现象。液体沸腾时候的温度被称为沸点。LNG的沸点取决于其组分和压力，在常压下通常在－166℃到～－157℃之间。

（三）LNG的蒸发

LNG是在沸腾状态下储存于绝热储罐中的。任何传导至储罐中的热量都会导致部分LNG蒸发为气体，这种气体称为蒸发气，其组分与LNG的组分有关。当LNG蒸发时，由于氮和甲烷的沸点较低，因此氮和甲烷首先从液体中气化。一般情况下，蒸发气中包括约20％的氮、80％的甲烷和微量的乙烷，蒸发气含氮量是LNG中含氮量的20倍。

（四）闪蒸

在一密闭容器中把液体加热，由于液相的蒸发，气相的压力不断升高，当液体和气体达到平衡状态时，若突然把容器的气相与一低压的外界连通，气相压力立刻降低，液体迅速沸腾，大量液体蒸发到气相中去的现象称为闪蒸。

当容器或管道中的LNG压力突然降至其饱和蒸汽压以下时，也会发生闪蒸现象。由于LNG为多组分的混合物，闪蒸气体的组分与剩余液体的组分不一样。作为指导性数据，在压力为100kPa～200kPa时，压力每下降lkPa，1m3的液体产生大约0．4 kg的气体。
