0引言上汽通用五菱（SGMW）现有新车型，维修手册中就含有线路系统相关的信息，每章和每节都有自己系统内的线路示意图，有单独涉及到各个系统共用的线路系统信息，比如保险丝盒的电源分配、搭铁点示意图、布线图、部件定位图和端子视图等等。汽车电路图册是维修电气系统必备的维修资料，实际维修中必须借助线路图进行线路的测量。比如宝骏560汽车的用户报修喇叭不响，如果你不知道喇叭是如何控制，必须要借助线路图查看喇叭的控制的原理，然后才能进行诊断。1汽车电路识图原则1.1同时满足电源和接地用电设备工作必须电源和接地同时满足才工作，所以不能只能看电源部分，不看搭铁；或只看接地不看电源，都是不行的。1.2回路原则用电设备的搭铁最终是要回到电源的负极。车辆上的电源有两种，一种是蓄电池，在不着车时供电，另一种是发动机，在着车时供电。必须分清楚发动机是在运行还是在关闭的状态下，这样才能找到回路的最终点。搭铁点往往直接搭在车身上，因金属本身具有导电性，再经过车身与电源的线路，最终就可以回到电源的负极。注意发电机的负极是发电机的金属壳体。1.3化整为零有时同一页电路表达了很多用电设备的控制原理。在实际维修中我们可能只看其中我们要查看的这个用电设备的电路就可以了，其它用户没有保修其它功能，暂且就不用看，这样可大大提高我们读图的速度。2汽车电路图识读流程2.1查找用电设备因用户报修时往往只说某某功能失效，导致功能失效一定是实现此功能的用电设备不工作，所以我们优先查找用电设备。2.2查找控制是电源还是接地用电设备的工作与否必须进行控制，控制的方式不是电源就是接地。不同的用电设备，不同的厂家，控制方式不同的，但效果都是一样的。2.3如果用电设备是有继电器控制，要将电路分为触点电路和线圈电路。线圈电路可看成一个用电设备。用电设备工作需要控制电源或接地才能进行工作。所以此时可回到用电设备的步骤里边去。2.4如果继电器是有模块进行控制，模块必须收到一个请求信号才能工作。所以再查看其信号电路。模块要想正常工作，必须有电源和接地，因此需检查模块的电源和接地电路。3汽车电路图识图应用下面以宝骏560用户报修喇叭不工作为例进行电路图的识读。3.1查找用电设备通过符号标示和旁边的文字注释，快速找到用电设备-喇叭，如图1所示。

浅析五菱宝骏汽车天线的构造与维修

【摘 要】本文从五菱宝骏汽车天线的作用与组成构造，分析五菱宝骏汽车天线维修与故障诊断方法，为汽车售后工程师、中高职和应用型本科教师从事五菱宝骏汽车收音机天线维修和故障诊断提供有益的参考。

【关键词】五菱宝骏；汽车仪表系统；故障诊断

【作者简介】宛 东(1985-)，男（苗族），广西三江人，实验师，从事汽车电气及电子技术研究与教学；谭克诚(1974-)，男（壮族），广西象州人，教授，硕士，从事车辆工程与汽车维修技术研究与教学

【项目来源】2019年度广西高校中青年教师科研基础能力提升项目+《新能源汽车车载光伏充电装置的研发与应用》+（桂教科研[2019]1号）

天线用于接收和发射信号。天线系统的类型有各种各样。天线可以说是无线电信号通往收音机的“大门”，因此是产生良好声音的重要元件。

一、天线的类型

车子使用下述两类无线电天线：拉杆天线和后窗印刷型天线。如图1所示。

图1 拉杆天线和后窗印刷型天线

拉杆天线可以分成装在前后翼子板上的类型和装在车顶后中部的类型，天线的长度必须与信号的波长有一定的比例，才能获得较好的接收效果。因此，天线的实际长度应该随不同的波长而改变。然而，人们发现天线长90-100厘米对于接收甚高频（FM）信号的效果最理想，同时也适合接收调幅信号。图2是宝骏630采用印刷型的后窗天线，左后侧的车顶纵梁上装有一个天线信号放大器，由天线电缆芯供电。如图3所示为宝骏乐驰拉杆天线。

印刷型的后窗天线是将导电漆涂在后窗玻璃上。其特点是不像拉杆天线要移上移下，也没有风的噪音，同时它很耐用，因为它不要折叠也不会生锈。

图2 宝骏630印刷型的后窗天线

图3 宝骏乐驰拉杆天线

二、印在玻璃窗上的天线

印在后窗玻璃上的天线就像图2中所示的图案。由于下述原因，天线收到的无线信号应该用增压放大器来放大。

1．其灵敏度不如拉杆天线

2．天线和收音机之间的距离远则收到的信号就被减弱 如果采用后窗玻璃印刷天线，在车窗除雾器线路中接着一只称为轭流圈的零件。它通过将后窗除雾器电源所含的干扰电流接地来阻止噪音进入收音机。图4所示为宝骏630天线放大器（收音机天线线圈）。

新手篇—轻松看懂汽车电路图（上）

能够看懂汽车电路图是维修汽车最基本的知识，只有看懂了电路图，才能掌握汽车电路的特点和原理，当汽车发生故障时，才能在最短时间内找到故障原因。由此看来，看懂汽车电路图对汽修人员来说至关重要。

本教程将从初学者的角度考虑，从汽车电路的基础开始讲解。使初学者对电路图有清醒的认识。为成为一名高级汽修师打下良好基础。

第一篇 汽车电路基础

随着电控技术在汽车上被越来越广泛地应用，汽车的动力性、经济性、舒适性和安全性得到了很大提高，汽车污染物的排放量也得到了控制。这些新技术的应用使汽车上的用电设备越来越多，汽车电路随着用电设备的增加也变得越来越复杂。在对现代汽车进行维修时，电路图是必备的维修资料。能读懂汽车电路图也就成为现代汽车维修人员必备的技能。

由于世界上各汽车制造厂家在电路图的绘制上没有统一的规定，风格各异，再加上汽车电路图本身的复杂性，使得缺乏汽车电路基础知识的维修人员一下子很难读懂。在读懂汽车电路图之前，应先了解汽车电路的基础知识-汽车电路的组成、分类及特点。

第一节 汽车电路的概念及组成

一、汽车电路的概念

在汽车上用导线和车身把电源（蓄电池或发电机）、过载保持装置、控制器和用电设备等装置连接起来，构成能使用电设备正常工作的电流流通的路径，称这种路径为汽车电路。汽车电路图就是由很多条这样的电路构成的。

二、汽车电路的组成

按照电器设备在汽车电路中的不同作用可以把汽车电路大致分为电源、控制装置、用电器、配电装置及导线等。 1．汽车电源

汽车电源由蓄电池和发电机两部分构成。在发动机不工作或启动时由蓄电池供电。在发动机启动后，发电机产生电能向各用电设备供电，同时向蓄电池充电。

2．控制装置

汽车电路控制装置按控制电路的形式可以分为开关、继电器和电控制单元。点火开关是汽车控制装置中最重要的开关。继电器按受控制的装置不同可以分为受开关控制的继电器和受电控单元控制的继电器。开关或控制单元通过控制继电器线圈的电路来控制继电器触点的断开和闭合，进而控制用电器的电路。电控单元是汽车上各电控系统的核心。汽车上电控系统包括电控燃油喷射系统、电控自动变速器、防抱死制动系统（ABS）、电控点火系统、空调系统、防盗系统等。电控单元控制各个电控系统以最佳工作状态工作，达到提高汽车动力性、经济性、安全性、舒适性、降低汽车污染物排放的目的。

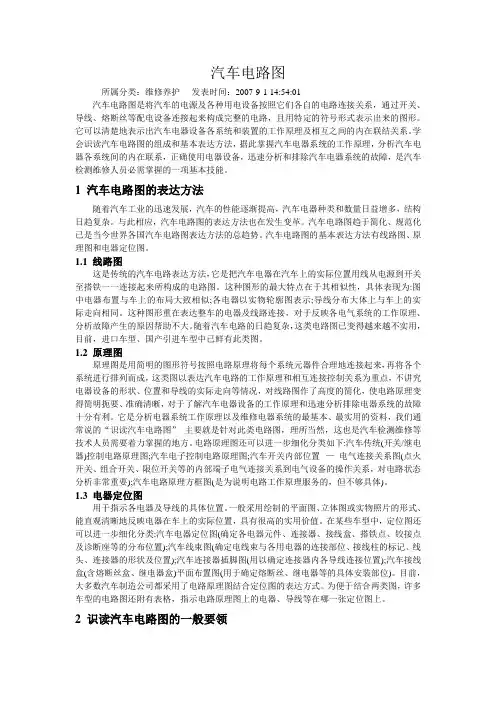

汽车电路图
