风力发电机组安装调试技术手册

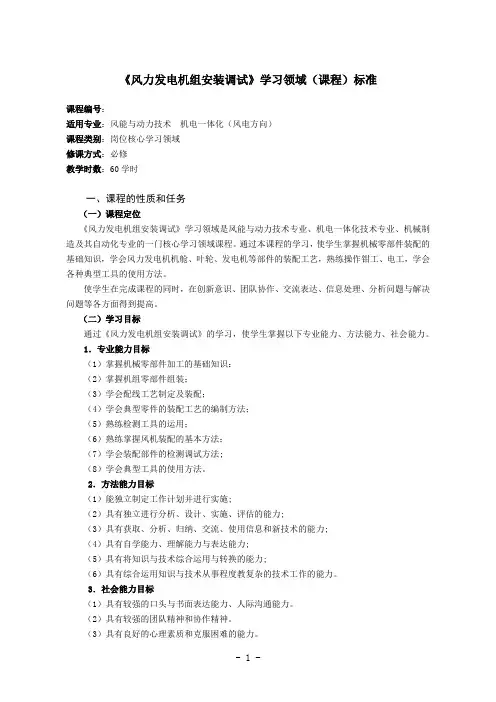

- 1 - 《风力发电机组安装调试》学习领域（课程）标准

课程编号：

适用专业：风能与动力技术 机电一体化（风电方向）

课程类别：岗位核心学习领域

修课方式：必修

教学时数：60学时

一、课程的性质和任务

（一）课程定位

《风力发电机组安装调试》学习领域是风能与动力技术专业、机电一体化技术专业、机械制造及其自动化专业的一门核心学习领域课程。通过本课程的学习，使学生掌握机械零部件装配的基础知识，学会风力发电机机舱、叶轮、发电机等部件的装配工艺，熟练操作钳工、电工，学会各种典型工具的使用方法。

使学生在完成课程的同时，在创新意识、团队协作、交流表达、信息处理、分析问题与解决问题等各方面得到提高。

（二）学习目标

通过《风力发电机组安装调试》的学习，使学生掌握以下专业能力、方法能力、社会能力。

1．专业能力目标

（1）掌握机械零部件加工的基础知识：

（2）掌握机组零部件组装；

（3）学会配线工艺制定及装配；

（4）学会典型零件的装配工艺的编制方法；

（5）熟练检测工具的运用；

（6）熟练掌握风机装配的基本方法；

（7）学会装配部件的检测调试方法;

（8）学会典型工具的使用方法。

2．方法能力目标

（1）能独立制定工作计划并进行实施;

（2）具有独立进行分析、设计、实施、评估的能力;

（3）具有获取、分析、归纳、交流、使用信息和新技术的能力;

（4）具有自学能力、理解能力与表达能力;

（5）具有将知识与技术综合运用与转换的能力;

（6）具有综合运用知识与技术从事程度教复杂的技术工作的能力。

3．社会能力目标

（1）具有较强的口头与书面表达能力、人际沟通能力。

（2）具有较强的团队精神和协作精神。

（3）具有良好的心理素质和克服困难的能力。

- 2 - （三）前导课程

《机械制图》、《电气装配规划与实践》、《机械零部件加工与检测》、《风电场建设基础》。

（四）后续课程

《风电机组控制技术》、《风力发电机组运行维护》、《风电场管理》等。

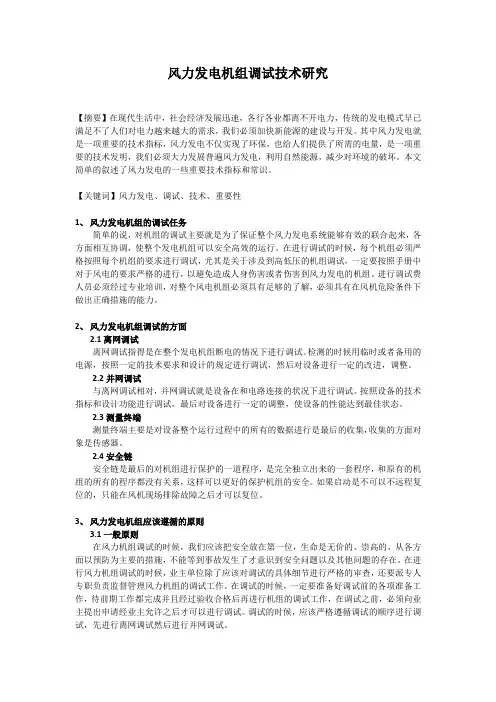

风力发电机组调试技术研究

【摘要】在现代生活中，社会经济发展迅速，各行各业都离不开电力，传统的发电模式早已满足不了人们对电力越来越大的需求，我们必须加快新能源的建设与开发。其中风力发电就是一项重要的技术指标，风力发电不仅实现了环保，也给人们提供了所需的电量，是一项重要的技术发明，我们必须大力发展普遍风力发电，利用自然能源，减少对环境的破坏。本文简单的叙述了风力发电的一些重要技术指标和常识。

【关键词】风力发电、调试、技术、重要性

1、 风力发电机组的调试任务

简单的说，对机组的调试主要就是为了保证整个风力发电系统能够有效的联合起来，各方面相互协调，使整个发电机组可以安全高效的运行。在进行调试的时候，每个机组必须严格按照每个机组的要求进行调试，尤其是关于涉及到高低压的机组调试，一定要按照手册中对于风电的要求严格的进行，以避免造成人身伤害或者伤害到风力发电的机组。进行调试费人员必须经过专业培训，对整个风电机组必须具有足够的了解，必须具有在风机危险条件下做出正确措施的能力。

2、 风力发电机组调试的方面

2.1离网调试

离网调试指得是在整个发电机组断电的情况下进行调试。检测的时候用临时或者备用的电源，按照一定的技术要求和设计的规定进行调试，然后对设备进行一定的改进，调整。

2.2并网调试

与离网调试相对，并网调试就是设备在和电路连接的状况下进行调试。按照设备的技术指标和设计功能进行调试，最后对设备进行一定的调整，使设备的性能达到最佳状态。

2.3测量终端

测量终端主要是对设备整个运行过程中的所有的数据进行是最后的收集，收集的方面对象是传感器。

2.4安全链

安全链是最后的对机组进行保护的一道程序，是完全独立出来的一套程序，和原有的机组的所有的程序都没有关系，这样可以更好的保护机组的安全。如果启动是不可以不远程复位的，只能在风机现场排除故障之后才可以复位。

3、 风力发电机组应该遵循的原则

3.1一般原则

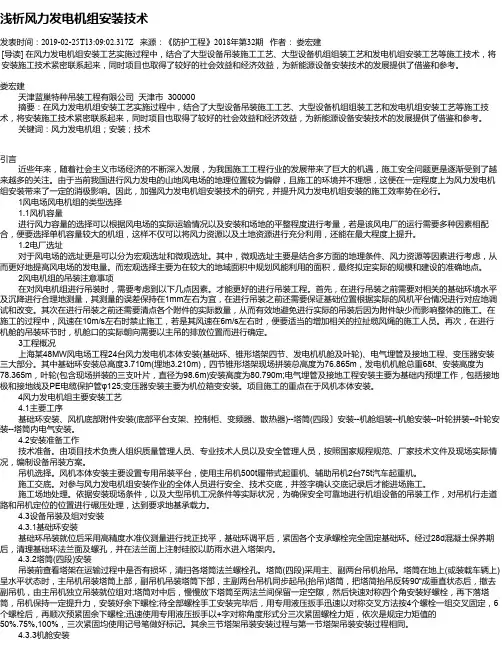

浅析风力发电机组安装技术

发表时间：2019-02-25T13:09:02.317Z 来源：《防护工程》2018年第32期 作者： 娄宏建

[导读] 在风力发电机组安装工艺实施过程中，结合了大型设备吊装施工工艺、大型设备机组组装工艺和发电机组安装工艺等施工技术，将安装施工技术紧密联系起来，同时项目也取得了较好的社会效益和经济效益，为新能源设备安装技术的发展提供了借鉴和参考。

娄宏建

天津蓝巢特种吊装工程有限公司 天津市 300000

摘要：在风力发电机组安装工艺实施过程中，结合了大型设备吊装施工工艺、大型设备机组组装工艺和发电机组安装工艺等施工技术，将安装施工技术紧密联系起来，同时项目也取得了较好的社会效益和经济效益，为新能源设备安装技术的发展提供了借鉴和参考。

关键词：风力发电机组；安装；技术 引言

近些年来，随着社会主义市场经济的不断深入发展，为我国施工工程行业的发展带来了巨大的机遇，施工安全问题更是逐渐受到了越来越多的关注。由于当前我国进行风力发电的山地风电场的地理位置较为偏僻，且施工的环境并不理想，这便在一定程度上为风力发电机

组安装带来了一定的消极影响。因此，加强风力发电机组安装技术的研究，并提升风力发电机组安装的施工效率势在必行。

1风电场风电机组的类型选择

1.1风机容量

进行风力容量的选择可以根据风电场的实际运输情况以及安装和场地的平整程度进行考量，若是该风电厂的运行需要多种因素相配合，便要选择单机容量较大的机组，这样不仅可以将风力资源以及土地资源进行充分利用，还能在最大程度上提升。

1.2电厂选址

对于风电场的选址更是可以分为宏观选址和微观选址。其中，微观选址主要是结合多方面的地理条件、风力资源等因素进行考虑，从而更好地提高风电场的发电量。而宏观选择主要为在较大的地域面积中规划风能利用的面积，最终拟定实际的规模和建设的准确地点。

2风电机组的吊装注意事项

在对风电机组进行吊装时，需要考虑到以下几点因素。才能更好的进行吊装工程。首先，在进行吊装之前需要对相关的基础环境水平及沉降进行合理地测量，其测量的误差保持在1mm左右为宜，在进行吊装之前还需要保证基础位置根据实际的风机平台情况进行对应地调

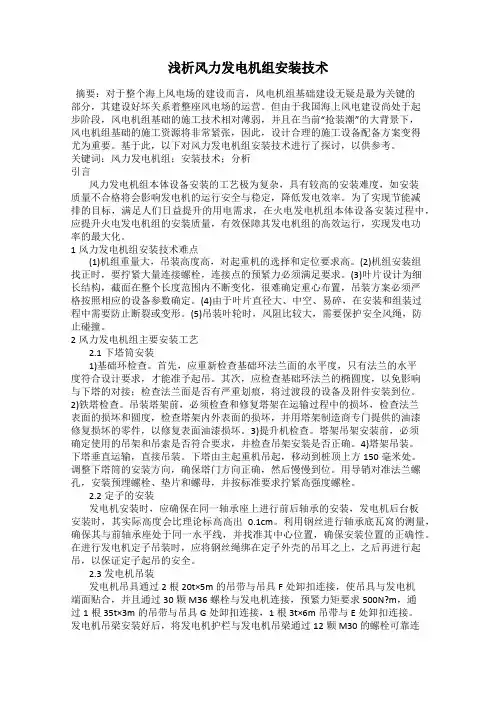

浅析风力发电机组安装技术

摘要：对于整个海上风电场的建设而言，风电机组基础建设无疑是最为关键的部分，其建设好坏关系着整座风电场的运营。但由于我国海上风电建设尚处于起步阶段，风电机组基础的施工技术相对薄弱，并且在当前“抢装潮”的大背景下，风电机组基础的施工资源将非常紧张，因此，设计合理的施工设备配备方案变得尤为重要。基于此，以下对风力发电机组安装技术进行了探讨，以供参考。

关键词：风力发电机组；安装技术；分析

引言

风力发电机组本体设备安装的工艺极为复杂，具有较高的安装难度，如安装质量不合格将会影响发电机的运行安全与稳定，降低发电效率。为了实现节能减排的目标，满足人们日益提升的用电需求，在火电发电机组本体设备安装过程中，应提升火电发电机组的安装质量，有效保障其发电机组的高效运行，实现发电功率的最大化。

1风力发电机组安装技术难点

(1)机组重量大，吊装高度高，对起重机的选择和定位要求高。(2)机组安装组找正时，要拧紧大量连接螺栓，连接点的预紧力必须满足要求。(3)叶片设计为细长结构，截面在整个长度范围内不断变化，很难确定重心布置，吊装方案必须严格按照相应的设备参数确定。(4)由于叶片直径大、中空、易碎，在安装和组装过程中需要防止断裂或变形。(5)吊装叶轮时，风阻比较大，需要保护安全风绳，防止碰撞。

2风力发电机组主要安装工艺

2.1下塔筒安装

1)基础环检查。首先，应重新检查基础环法兰面的水平度，只有法兰的水平度符合设计要求，才能准予起吊。其次，应检查基础环法兰的椭圆度，以免影响与下塔的对接；检查法兰面是否有严重划痕，将过渡段的设备及附件安装到位。2)铁塔检查。吊装塔架前，必须检查和修复塔架在运输过程中的损坏，检查法兰表面的损坏和圆度，检查塔架内外表面的损坏，并用塔架制造商专门提供的油漆修复损坏的零件，以修复表面油漆损坏。3)提升机检查。塔架吊架安装前，必须确定使用的吊架和吊索是否符合要求，并检查吊架安装是否正确。4)塔架吊装。下塔垂直运输，直接吊装。下塔由主起重机吊起，移动到桩顶上方150毫米处。调整下塔筒的安装方向，确保塔门方向正确，然后慢慢到位。用导销对准法兰螺孔，安装预埋螺栓、垫片和螺母，并按标准要求拧紧高强度螺栓。
