第 1 页 共 13 页 电工电子实训报告

(实用版)

编制人：__________________

审核人：__________________

审批人：__________________

编制单位：__________________

编制时间：____年____月____日

序言

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!

并且，本店铺为大家提供各种类型的实用资料，如教学心得体会、工作心得体会、学生心得体会、综合心得体会、党员心得体会、培训心得体会、军警心得体会、观后感、作文大全、其他资料等等，想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by this editor.

I hope that after you download it, it can help you solve practical problems.

The document can be customized and modified after downloading, please

adjust and use it according to actual needs, thank you!

And, this store provides various types of practical materials for

everyone, such as teaching experience, work experience, student

experience, comprehensive experience, party member experience, training

experience, military and police experience, observation and feedback,

essay collection, other materials, etc. If you want to learn about

different data formats and writing methods, please pay attention!

第 2 页 共 13 页 电工电子实训报告

目录

第1篇电工电子实训报告 第2篇电工电子实训报告：实习报告 第3篇电工电子实训报告报告

第1篇 电工电子实训报告

一、实训目的：

电子技术实习主要目的是培养我们的动手能力，使我们能够识别常见的电子元器件，能够操作相应的电工工具，使用相关的仪器，了解电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，掌握收音机的实际生产知识和装配技能，培养我们理论联系实际的能力!

具体来说有以下几点：

(1)掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护。

(2)基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。

(3)熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

(4)能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

(5)学会读电路图，熟悉电子元器件符号的识别，掌握电子产品

第 3 页 共 13 页 的焊接和电路的调试。

(6)了解部分常见电子产品的构造及其工作原理。

二、实习内容

(1)了解规范操作及安全用电的常识，学习识别简单电子线路，学习正确的焊接方法，认识收音机的组成。

(2)了解收音机的种类和工作原理以及设计电子器件的工作流程，了解收音机元器件的类别、型号、使用范围和方法，掌握如何正确选择电元器件。

(3)学习焊接的操作方法和注意事项，练习并掌握电子焊接技术。

(4)分发与清点电子器件，学习使用工具测试电子器件，检测器件是否正常工作。

(5)学习读解电路图，完成电路板的焊接，调试收音机正常工作。

三、实习器材：

(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观。

(4)两节5号电池。

四、实习原理

电器元件

电阻

第 4 页 共 13 页 (1)电阻从原理上分为固定电阻器和可变电阻器;从材料上分为碳膜、金属、金属氧化膜;从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。

(2)电阻阻值的标称一般使用色环方法表示。其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。

电容

按结构可分为：固定电容，可变电容，微调电容;按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容;按极性分为：有极性电容和无极性电容。

(1)电解电容

标称值的判别：从电容侧面可以读出电容的容值和耐压值

(2)瓷片电容

直接标称法。如果数字是0.001.那它代表的是0.001uf，如果是10n，那么就是10nf，同样100p就是100pf

不标单位的直接表示法：用1～3位数字表示，容量单位为pf，如103=10103 pf

色码表示法 ：(类似电阻的色码)

焊接技术：

金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类

下面简要介绍一下熔焊当中的五步焊接法：

(1)准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。要求烙

第 5 页 共 13 页 铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

(2)加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。

(3)送入焊丝;焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上!

(4)移开焊丝;当焊丝熔化一定量后，立即向左上45°方向移开焊丝。

(5)移开烙铁;焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。

(从第三步开始到第五步结束，时间大约也是 1～2s)

根据电元器件的铺列方式，金属熔焊可以分为平焊和立焊两种。

另外金属焊接应注意以下几点：

(1)在焊接前，烙铁应充分加热，达到焊接的要求。

(2)用内含松香助焊剂的焊锡进行焊接，焊接时锡量应适中。

(3)焊接接时两手各持烙铁、焊锡，从两侧先后依次各以45度角接近所焊元器件管脚与焊盘铜箔交点处。待融化的焊锡均匀覆盖焊盘和元件管脚后，撤出焊锡并将烙铁头沿管脚向上撤出。待焊点冷却凝固后，剪掉多余的管脚引线。

(4)每次焊接时间在保证焊接质量的基础上应尽量短(5秒左右)。时间太长，容易使焊盘铜箔脱落，时间太短，容易造成虚焊。

无线电原理

第 6 页 共 13 页 (1)声音信号都是一样的，如果不处理就向空中发射，则所有电台的声音信号将混在一起，将互相干扰变成杂音而无法接收。因此必须利用调制将不同信号调制的不同频段上。

(2)低频电磁波传输距离不如高频电磁波，且要求较长的发射天线。通过调制可以将低频信号变为高频信号。

调频调谐原理

(1)am 工作原理：中波广播信号520—1620khz，通过l3与co—3组成的输入回路选择后，送到cXa1691bm集成电路(ic)10脚，与本振信号混频。本振信号是有ic内电路5脚外接b1.c8，co—4构成本振回路产生的。混频后ic14脚输出各种组合信号，有b2与cf1组成455khz中频选频回路，将高频载波变为统一中频载波(455khz)，然后从ic23脚输出，内经ic4脚外接音量电位器rv控制，送入ic24脚进行音频放大和功率放大，再从ic27脚输出，c23耦合到喇叭上。从ic23内输出另一路与外接c16送入ic22脚内agc电路，进行自动增益控制。

(2)fm工作原理：调频信号64—108khz从ant拉杆天线输入，经l1与c1送入q1预选放大，又经c2耦合到l2与c3组成的输入回路，得到64—108khz范围的选择，在竟c4到ic12脚。输入高频波得到高频放大，有l4.co—1组成高放回路，选择接受fm电台节目。fm本振回路有l5.co—2组成。co—1和c0—2是有同轴可变电容器，目的是本振信号频率跟随fm信号频率变化而变化，始终相差10.7mhz。本振信号与电台信号的差频组合陶瓷滤波器cf2选择，使

第 7 页 共 13 页 得fm高频载波变成统一中频载波。在输入ic17脚进行中频放大，又经过鉴频回路和附加回路b3.将音频信号解调下来，从ic23脚输出。内经ic4脚外接音量电位器rv控制后，输出到ic24脚经c23耦合到喇叭上。鉴频输出的10、7mhz偏移，通过ic内部afc回路，到ic21脚输出，通过c15.r13.送入ic6脚来实现的。

第2篇 电工电子实训报告：实习报告

电工电子实训报告：实习报告范文

这一周的实训使我对实际生活和生产车间的电有了一点的认识，让我从中得到了锻炼，对以前的知识加以巩固，还提高了自己的动手能力，培养了团体间的携手和作能力。

一周的电工实训进行的紧张有序，使我们有在车间实习体验。这次实训是对实际条件下的依次模拟考核，使用的电压在220伏到380伏，所以对我们的要求很高，弄不好会有触电的危险，还有烧毁仪器，在实训开始前老师告诉我们，安全放在第一、不能马虎，开电的时候要检查一遍，还要通知其他人，以免触电，老师又讲了试验时应注意的问题，然后我们按分好的组开始做试验。

刚开始作一周实训，以为要做很多试验，发下材料一看才四个，这次电工实训一共有四次试验，第一个试验是家用供电线路实训，主要目的是要学会日光灯电路，一灯两地控制，灯光可调电路，声光延时电路，铡刀控制电路的正确接法。以前我对家用供电线路的了解，只存在火线，零线。一些开关的连接，再实际生活中电是危险物，在家根本不叫碰，所以知道的不多。通过老师的讲解使我们有了一定的

合集下载

电子电工实训报告

电子电工实训报告

课程名称：电子电工技术

班 级：XX级应用化学（X）班

学

号：20XX0635XX

姓

名:XXX

指导老师: XXX

教师评语：

目录

实训目的................................................................................................................................ 3

实训内容 ............................................................................................................................. 3

项目一：双联开关两地控制 ........................................................................... 3

项目二：电动机可逆运行控制 ....................................................................... 4

项目三：LM317稳压电源电路 ........................................................................... 5

参考文献 ..................................................................................................................................... 6

实训总结 ..................................................................................................................................... 7

电子电工实训报告 2

电子电工实训报告 2

实训报告

实训课程：电子电工实习

专 业：材料成型

班 级：09成型2班

姓 名：马星宇

学 号：200915191028

指导教师：许老师 张老师

实训时间：11-12第2学期第 12-13 周

实训目的：

实践教学对学生掌握基本的理论知识，运用基本知识，训练基本技能，增强实践能力，对达到专业培养目标的要求有着十分重要的意义和作用。实践经验是很重要的，使学生对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。而且实践教学对于提高学生的综合素质、培养学生的实践能力和创新精神具有特殊的作用。电工学实习是电工学课程的重要实践性教学环节。其目的一方面是帮助学生理论联系实际，巩固和加深对所学基本理论的理解，提高学生分析问题和解决问题的能力；另一方面是使学生得到电工和电子实践技能的基本训练，树立工程实践观点和严谨的科学作风。同时，通过实习可使学生得到实际生产的一些知识和安装技能，基本掌握常见电器控制线路及其元件的工作原理，基本的电工技术知识及掌握电子线路的基本原理、基本方法。也可在实习过程中培养学生理论联系实际的能力，提高分析问题和解决问题的能力，培养学生团队合作的能力，共同努力，共同进步。

实训设备：

一．电动机的自锁控制电路

万用表、热继电器、交流接触器、十字改锥、一字改锥、尖嘴钳、虎口钳、斜口钳、导线若干

二．三相电动机正、反转控制电路的安装

万用表、热继电器、交流接触器、十字改锥、一字改锥、尖嘴钳、虎口钳、斜口钳、导线若干

三.设计电路的安装

万用表、热继电器、交流接触器、十字改锥、一字改锥、尖嘴钳、虎口钳、斜口钳、导线若干

四.网线的制作

网线、水晶头、网线钳、网线测线器

五.计算机主机箱的拆卸及组装

主机箱、螺丝刀一套

六.电烙铁的焊接

电烙铁、烙铁架、吸锡器、万用表、锡丝、铜丝、海绵、十字改锥、一字改锥、尖嘴钳、镊子

电工电子实训报告

电工电子实训报告

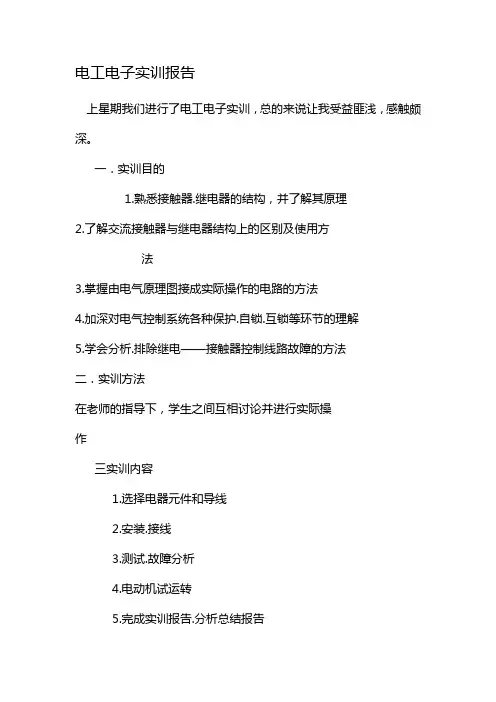

电工电子实训报告

上星期我们进行了电工电子实训，总的来说让我受益匪浅，感触颇深。

一．实训目的

1.熟悉接触器.继电器的结构，并了解其原理

2.了解交流接触器与继电器结构上的区别及使用方

法

3.掌握由电气原理图接成实际操作的电路的方法

4.加深对电气控制系统各种保护.自锁.互锁等环节的理解

5.学会分析.排除继电——接触器控制线路故障的方法

二．实训方法

在老师的指导下，学生之间互相讨论并进行实际操

作

三实训内容

1.选择电器元件和导线

2.安装.接线

3.测试.故障分析

4.电动机试运转

5.完成实训报告.分析总结报告 四.实训步骤

1.选择个电器的型号.规格是否符合实训要求

a.接触器地选择

类型：交流负载选用交流接触器，直流负载选用直流

接触器

主触点额定电压的确定：交流接触器额定电压大于或等于主电路的工作电压

主触点额定电流的确定：当接触器控制电阻性负载时，主触点额定电流应不小于被控负载的额定电流；当接触器控制不频繁起动，制动机正反转的电动机时，主触点的额定定电流应大于或稍大于电动机的额定电流；当接触器控制频繁起动.制动机正反转得电动机时，应适当的增大接触器的主触点的额定电流

触电数量的确定：根据在电路中使用接触器触电数量和种类的实际情况来确定接触器的数量和种类

b.热继电器地选择

额定电流的选择与整定：一般按大雨电动机的额定电流来选择热继电器的额定电流；热元件的整定电流一般为电动机额定电流的0.95~1.05倍。若电动机拖动的时冲击性负载或时间较长，热继电器的正定电流值可取电动机额定电流的1.1~1.5倍；若电动机的过载能力较差，热继电器的z整定电流可取电动机额定电流的0.6~0.8倍

热继电器结构形式地选择：当电动机定子绕组为Y联结时，选择带断保护和不带断相保护的热继电器均可实现对电动机断相保护。当电动机定子绕组为△联结时，必须选用三相带断相保护的热继电器

2.按下图连接电路，注意接触器与接触器触头间自锁与互锁是否连接正确

汽车电工电子实训报告

汽车电工电子实训报告

汽车电工电子实训报告

一．实习时间：2014-3-9~2014-3-14

二．实习地点:机电学院汽车楼

三．指导老师：

四．实训课堂要求：

老师给我们讲解了一下接下来一周的实训的规划：要求我们出勤不能缺，上实训课不能迟到，要穿工装，每天实训课会有课堂考核，计入我们的实训的成绩，在一周实训结束写一份实训报告。然后我们看了下实训指导书，实训的内容很少，但是操作的东西就不见得少了。

接下来，就是我们的实训的目的：

通过一周的电子实训，使我对电子元件及汽车的转向灯有一定的了解，同时使我认识到汽车电子产品的一些生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。最主要的是培养了我与其他同学团队合作，共同探讨，共同前进的精神。具体如下：

1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

6.了解电子产品的焊接、调试与维修方法。

五、实习内容：

1 讲解焊接的操作方法和注意事项;

2 练习焊接

3 分发与清点元件。

4 讲解转向灯的工作原理及其分类;

5 讲解转向灯元器件的类别、型号、使用范围和方法以及如何正确选择元器件。

6 讲解如何使用工具测试元器件

7 组装、焊接与调试喇叭。

8 将焊接产品交给老师评分，收拾桌面，打扫卫生。

六、对焊接实习的感受：

在一周的实习过程中最挑战我动手能力的一项训练就是焊接。焊接是金属加工的基本方法之一。其基本操作“五步法”??准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁(又“三步法”)??看似容易，实则需要长时间练习才能掌握。刚开始的焊点只能用“丑不忍睹”这四个字来形容，但焊接考核逼迫我们用仅仅一天的时间完成考核目标，可以说是必须要有质的飞跃。于是我耐下心思，戒骄戒躁，慢慢来。在不断挑战自我的过程中，我拿着烙铁的手不抖了，送焊锡的手基本能掌握用量了，焊接技术日趋成熟。当我终于能用最短时间完成一个合格焊点时，对焊接的恐惧早已消散，取而代之的是对自己动手能力的信心。在这一过程当中深深的感觉到，看似简单的，实际上可能并非如此。在对焊接实习的过程中我学到了许多以前我不知道的东西，比如，像实习前我只知道有电烙铁，不知道它还有好多种类，有单用式、两用式、调温式、恒温式、直热式、感应式、内热式和外热式，种类这么多。还有就是在挂锡以前不能用松香去擦拭电烙铁，这样会加快它的腐蚀并且减少空气污染，等等。但是我也遇到了很多不明白的地方，1.为什么要对焊接物进行挂锡，是为了防止氧化吗，只要我将被焊接元件的表面清洗干净不就可以了吗，不明白;2.待电烙铁加热完全后，到底是先涂助焊剂还是先挂锡，我采用后者，有人采用前者。都焊出来了，但我在焊接的过程中经常出现焊不化的状况，而采用后者不是加快它的腐蚀并且减少空气污染吗，不明白。
