当前位置：文档之家 › PVC改性配方设计

PVC改性配方设计

  • 格式：docx
  • 大小：36.74 KB
  • 文档页数：2

PVC改性配方设计

PVC改性是指通过添加一定量的增塑剂、稳定剂、填料、润滑剂等辅助添加剂，改变PVC的性能，以满足不同需求的工程或应用条件。PVC改性配方设计需要根据具体的应用要求、加工工艺和成本限制等因素综合考虑，以达到最佳的效果。以下是一种常见的PVC改性配方设计，供参考：

1.PVC基础树脂：选用PVC数值为70的硬质产品；

2.增塑剂：引用增塑剂DOP，添加比例为20%，以提高PVC的柔软性和延展性；

3.稳定剂：引用一种有机锡稳定剂，添加比例为2%，以提高PVC的耐热稳定性；

4.塑化剂：引用塡填料硬脂酸钙（GMS），添加比例为2%，以改善PVC的加工性能；

5.填料：引用钛白和碳酸钙，添加比例分别为5%和10%，以提高PVC的强度和硬度；

6.润滑剂：引用内外润滑剂，添加比例为1%，以减少PVC的内部摩擦和外部粘附。

以上配方设计是一种基础的PVC改性配方，可以根据具体需求和条件进行调整。例如，如果需要PVC的透明性较高，可以考虑增加一定量的透明填料等。另外，在实际生产过程中，还需要进行相关的试验和调整，以达到最理想的效果。 总的来说，PVC改性配方设计是一个涉及多种因素的复杂过程，需要综合考虑材料性能、加工工艺和成本等因素，以实现最佳的性能和经济效益。希望以上内容对PVC改性配方设计有所帮助。

合集下载

PVC配方设计

PVC配方设计

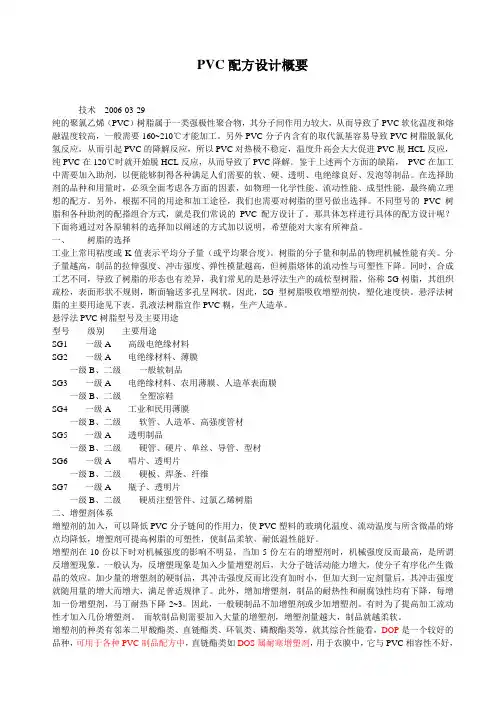

PVC配方设计概要

技术 2006-03-29

纯的聚氯乙烯（PVC）树脂属于一类强极性聚合物，其分子间作用力较大，从而导致了PVC软化温度和熔融温度较高，一般需要160~210℃才能加工。另外PVC分子内含有的取代氯基容易导致PVC树脂脱氯化氢反应，从而引起PVC的降解反应，所以PVC对热极不稳定，温度升高会大大促进PVC脱HCL反应，纯PVC在120℃时就开始脱HCL反应，从而导致了PVC降解。鉴于上述两个方面的缺陷， PVC在加工中需要加入助剂，以便能够制得各种满足人们需要的软、硬、透明、电绝缘良好、发泡等制品。在选择助剂的品种和用量时，必须全面考虑各方面的因素，如物理—化学性能、流动性能、成型性能，最终确立理想的配方。另外，根据不同的用途和加工途径，我们也需要对树脂的型号做出选择。不同型号的PVC树脂和各种助剂的配搭组合方式，就是我们常说的PVC配方设计了。那具体怎样进行具体的配方设计呢？下面将通过对各原辅料的选择加以阐述的方式加以说明，希望能对大家有所裨益。

一、 树脂的选择

工业上常用粘度或K值表示平均分子量（或平均聚合度）。树脂的分子量和制品的物理机械性能有关。分子量越高，制品的拉伸强度、冲击强度、弹性模量越高，但树脂熔体的流动性与可塑性下降。同时，合成工艺不同，导致了树脂的形态也有差异，我们常见的是悬浮法生产的疏松型树脂，俗称SG树脂，其组织疏松，表面形状不规则，断面输送多孔呈网状。因此，SG型树脂吸收增塑剂快，塑化速度快。悬浮法树脂的主要用途见下表。乳液法树脂宜作PVC糊，生产人造革。

悬浮法PVC树脂型号及主要用途

型号 级别 主要用途

SG1 一级A 高级电绝缘材料

SG2 一级A 电绝缘材料、薄膜

一级B、二级 一般软制品

SG3 一级A 电绝缘材料、农用薄膜、人造革表面膜

PVC增韧改性配方

PVC增韧改性配方

关于增加PVC韧性的可行性方案

根据出厂产品使用时反馈的信息，比如抗冲击性及韧性差，经查阅资料暂时将已有配方改为表1所示配方。

表1 PVC增韧配方

原料 质量份

PVC 80

CPE 12

碳酸钙 30

稳定剂 2.5

氯化石蜡 0.3

HSP 0.8

钛白粉 3.5

根据已有的数据表明，在PVC填充体系中，碳酸钙最佳用量为5-15份，并且其用量越高增韧效果越低。前配方中碳酸钙用量为50份，超出标准用量太多导致增韧效果欠佳，在综合考虑降低生产成本的前提下，暂定碳酸钙用量30份，PVC用量80份。

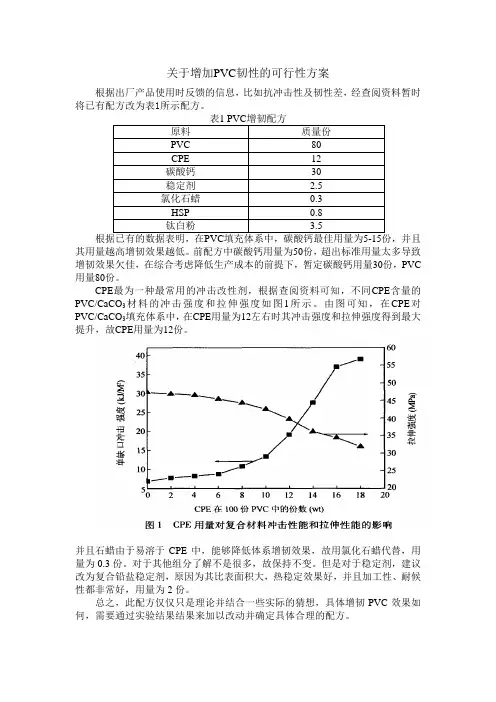

CPE最为一种最常用的冲击改性剂，根据查阅资料可知，不同CPE含量的PVC/CaCO3材料的冲击强度和拉伸强度如图1所示。由图可知，在CPE对PVC/CaCO3填充体系中，在CPE用量为12左右时其冲击强度和拉伸强度得到最大提升，故CPE用量为12份。

并且石蜡由于易溶于CPE中，能够降低体系增韧效果，故用氯化石蜡代替，用量为0.3份。对于其他组分了解不是很多，故保持不变。但是对于稳定剂，建议改为复合铅盐稳定剂，原因为其比表面积大，热稳定效果好，并且加工性、耐候性都非常好，用量为2份。

总之，此配方仅仅只是理论并结合一些实际的猜想，具体增韧PVC效果如何，需要通过实验结果结果来加以改动并确定具体合理的配方。

丁腈橡胶改性PVC

丁腈橡胶改性PVC

丁腈橡胶改性PVC

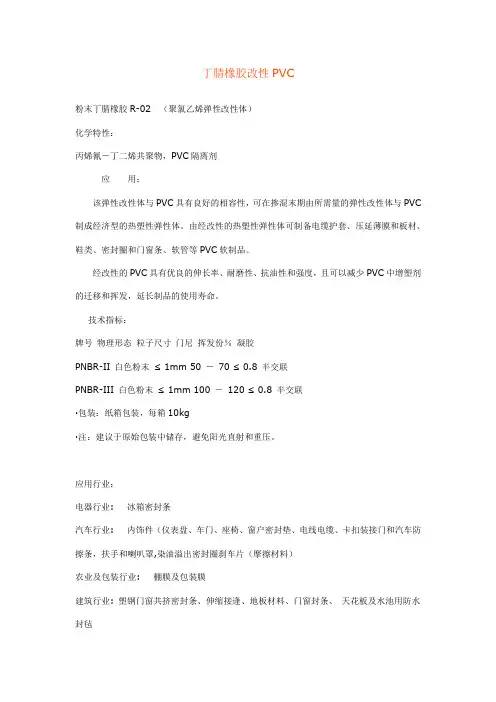

粉末丁腈橡胶R-02 （聚氯乙烯弹性改性体）

化学特性：

丙烯氰－丁二烯共聚物，PVC隔离剂

应 用：

该弹性改性体与PVC具有良好的相容性，可在掺混末期由所需量的弹性改性体与PVC制成经济型的热塑性弹性体。由经改性的热塑性弹性体可制备电缆护套、压延薄膜和板材、鞋类、密封圈和门窗条、软管等PVC软制品。

经改性的PVC具有优良的伸长率、耐磨性、抗油性和强度，且可以减少PVC中增塑剂的迁移和挥发，延长制品的使用寿命。

技术指标：

牌号 物理形态 粒子尺寸 门尼 挥发份％ 凝胶

PNBR-II 白色粉末 ≤ 1mm 50 － 70 ≤ 0.8 半交联

PNBR-III 白色粉末 ≤ 1mm 100 － 120 ≤ 0.8 半交联

·包装：纸箱包装，每箱10kg

·注：建议于原始包装中储存，避免阳光直射和重压。

应用行业：

电器行业: 冰箱密封条

汽车行业: 内饰件（仪表盘、车门、座椅、窗户密封垫、电线电缆、卡扣装接门和汽车防擦条，扶手和喇叭罩,染油溢出密封圈刹车片（摩擦材料）

农业及包装行业: 棚膜及包装膜

建筑行业: 塑钢门窗共挤密封条、伸缩接逢、地板材料、门窗封条、 天花板及水池用防水封毡 电缆护套： 工业用低、中压电弧焊接同轴电缆电话线套、耐油电缆电线护

制鞋行业： 安全保护鞋底及鞋面，工业、采矿、日用、屠宰场、休闲用鞋类

管件及输送带行业: 工业及民用的纤维增强管：输送石油、气、水、油及通风用管件

皮革及包装行业： 鞋、箱包、家具及文具用皮革

粉末丁腈用在PVC改性方面，有： 1.提供橡胶性能（高弹性、橡胶手感等）； 2.增加产品原始性能（耐磨，耐屈挠，增韧，良好的压缩永久变形和恢复性能）； 3.增强产品耐候性（含耐热老化性，耐低温脆性，耐低温屈挠性）； 4.防止增塑剂析出、迁移（耐油，耐溶剂）； 5.提供相对好的加工性及熔融稳定性； 6.提高熔体粘度的稳定性（可使压延制品表面纹理清晰，注塑制品表面光滑，尺寸稳定，而且能提高注塑速度）； 7.用于鞋类产品，还能提供防滑性（可与TPR媲美）可广泛用于机械密封件、电缆、胶管、粘合剂、席座、坐垫等等。

PVC配方设计讲解

PVC配方设计讲解

PVC塑料配方的设计

纯的聚氯乙烯（PVC）树脂属于一类强极性聚合物，其分子间作用力较大，从而导致了PVC软化温度和熔融温度较高，一般需要160~210℃才能加工。另外PVC分子内含有的取代氯基容易导致PVC树脂脱氯化氢反应，从而引起PVC的降解反应，所以PVC对热极不稳定，温度升高会大大促进PVC脱HCL反应，纯PVC在120℃时就开始脱HCL反应，从而导致了PVC降解。鉴于上述两个方面的缺陷， PVC在加工中需要加入助剂，以便能够制得各种满足人们需要的软、硬、透明、电绝缘良好、发泡等制品。在选择助剂的品种和用量时，必须全面考虑各方面的因素，如物理—化学性能、流动性能、成型性能，最终确立理想的配方。另外，根据不同的用途和加工途径，我们也需要对树脂的型号做出选择。不同型号的PVC树脂和各种助剂的配搭组合方式，就是我们常说的PVC配方设计了。那具体怎样进行具体的配方设计呢？下面将通过对各原辅料的选择加以阐述的方式加以说明，希望能对大家有所裨益。

一、 树脂的选择

工业上常用粘度或K值表示平均分子量（或平均聚合度）。树脂的分子量和制品的物理机械性能有关。分子量越高，制品的拉伸强度、冲击强度、弹性模量越高，但树脂熔体的流动性与可塑性下降。同时，合成工艺不同，导致了树脂的形态也有差异，我们常见的是悬浮法生产的疏松型树脂，俗称SG树脂，其组织疏松，表面形状不规则，断面输送多孔呈网状。因此，SG型树脂吸收增塑剂快，塑化速度快。悬浮法树脂的主要用途见下表。乳液法树脂宜作PVC糊，生产人造革。

悬浮法PVC树脂型号及主要用途

型号 级别 主要用途

SG1 一级A 高级电绝缘材料

SG2 一级A 电绝缘材料、薄膜

一级B、二级 一般软制品

SG3 一级A 电绝缘材料、农用薄膜、人造革表面膜

一级B、二级 全塑凉鞋

SG4 一级A 工业和民用薄膜

一级B、二级 软管、人造革、高强度管材

SG5 一级A 透明制品
