摘要（毕业设计或论文内容概况）数控技术和数控机床在当今机械制造业中占据重要地位，是传统机械制造业提升改造，实现自动化、柔性化、集成化生产的重要手段和标志。
本文主要内容有：一、介绍数控加工技术的特点，数控车床和数控铣床简介，数控程序的格式。
二、论述了千斤顶螺杆的加工工艺规程。
为了达到相应的技术要求，保证零件的加工质量、提高生产率和降低制造成本，制定千斤顶螺杆的加工工艺规程一般可分为以下几步：一、分析零件图，确定加工类型；二、毛坯和选择；三、加工工艺分析的过程、热处理、工序的划分；四、装夹方案；五、切削用量、刀具的选择和及编程等。
【关键词】（论文中与主要内容相关的词语）数控加工技术数控机床螺杆加工工艺编程目录摘要第一章.数控加工技术简介---------------------------------------------1 一数控机床的概述------------------------------------------------ 1 二数控机床的产生和发展------------------------------------------ 1 三数控机床组成-------------------------------------------------- 3 四数控原理------------------------------------------------------ 3 五数控机床加工特点---------------------------------------------- 3 第二章．零件的工艺分析和刀具选择----------------------------------- 3 一加工工艺与参数分析-------------------------------------------- 3 （一）零件的工艺分析--------------------------------------------- 4 （二）加工方法的选择--------------------------------------------- 4 （三）机械加工工艺路线拟定--------------------------------------- 5 （四）加工阶段的划分--------------------------------------------- 6 （五）工序分散--------------------------------------------------- 6 （六）工序顺序的安排--------------------------------------------- 6 二装夹方案------------------------------------------------------ 7 （一）工件的装夹------------------------------------------------- 7 （二）自制夹具及装夹方式------------------------------------------ 8 三刀具及切削用量的选择----------------------------------------- 8 （一）刀具材料选择----------------------------------------------- 8 （二）切削用量的合理选择----------------------------------------- 8 第三章．数控工艺卡及程序的编辑------------------------------------- 9 一数控车加工部分-------------------------------------------------9 二四轴加工中心加工部分----------------------------------------- 13 三数控铣床加工部分--------------------------------------------- 15结束语------------------------------------------------------------ 19 参考文献---------------------------------------------------------- 20 答谢辞------------------------------------------------------------ 21千斤顶螺杆零件的加工工艺分析和编程随着社会生产和科学技术的不断进步，各类工业新产品层出不穷，为适应新世纪科技、经济与社会的飞速发展和日趋激烈的竞争。

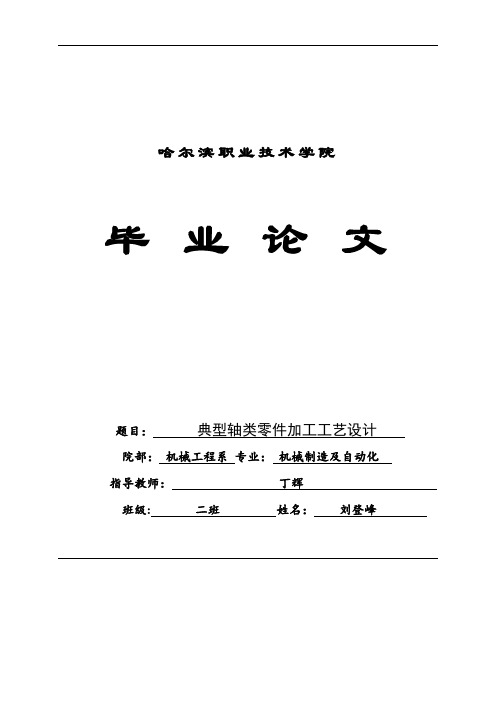

哈尔滨职业技术学院毕业论文题目：典型轴类零件加工工艺设计院部：机械工程系专业：机械制造及自动化指导教师：丁辉班级: 二班姓名：刘登峰毕业论文指导教师评语:指导教师（签字）:年月日毕业答辩委员会评定意见:评定成绩：答辩委员会主任（签字）：年月日一、论文题目:典型轴类零件加工工艺二、论文要求：１．目的2.进度安排３.具体要求指导教师(签字)：年月日摘要随着数控技术的不断发展和应用领域的扩大，数控加工技术对国计民生的一些重要行业(IT、汽车、轻工、医疗等）的发展起着越来越重要的作用,因为效率、质量是先进制造技术的主体。
高速、高精加工技术可极大地提高效率,提高产品的质量和档次,缩短生产周期和提高市场竞争能力。
而对于数控加工,无论是手工编程还是自动编程,在编程前都要对所加工的零件进行工艺分析，拟定加工方案,选择合适的刀具，确定切削用量，对一些工艺问题(如对刀点、加工路线等）也需做一些处理。
并在加工过程掌握控制精度的方法,才能加工出合格的产品。
本文根据数控机床的特点,针对具体的零件，进行了工艺方案的分析,工装方案的确定，刀具和切削用量的选择,确定加工顺序和加工路线,数控加工程序编制。
通过整个工艺的过程的制定，充分体现了数控设备在保证加工精度，加工效率,简化工序等方面的优势。
关键词工艺分析加工方案进给路线控制尺寸目录绪论ﻩ错误!未定义书签。
第一章工艺方案分析ﻩ错误!未定义书签。
（一)零件图................................................. 错误!未定义书签。
(二)零件图分析ﻩ错误!未定义书签。
(三）确定加工方法........................................... 错误!未定义书签。
(四)确定加工方案............................................ 错误!未定义书签。
第二章工件的装夹ﻩ错误!未定义书签。
东北大学毕业论文论文题目：数控车床零件加工及工艺设计题目：数控车床零件加工及工艺设计班级： 10数控二班专业：数控加工技术学生姓名：**指导教师：***日期: 2012年4月14日目录摘要 (1)一、数控机床简介 (2)二、数控激光的概念 (3)三、数控机床的特点 (3)四、数控车削加工 (4)五、数控车床加工程序编制 (5)六、数控车床的组成和基本原理 (5)七、数控车床安全操作规 (6)八、数控车床坐标的确定 (6)九、运动方向的规定 (7)十、轴类零件的编程与加工 (7)十一、简单套类零件的编程与加工 (13)十二、简单的盘类零件的编程与加工 (18)结束语 (25)参考文献 (25)数控车床零件加工及工艺设计摘要在车床上，利用工件的旋转运动和刀具的直线运动或曲线运动来改变毛坯的形状和尺寸，把它加工成符合图纸的要求。
车削加工是在车床上利用工件相对于刀具旋转对工件进行切削加工的方法。
车削加工的切削能主要由工件而不是刀具提供。
车削是最基本、最常见的切削加工方法，在生产中占有十分重要的地位。
车削适于加工回转表面，大部分具有回转表面的工件都可以用车削方法加工，如内外圆柱面、内外圆锥面、端面、沟槽、螺纹和回转成形面等，所用刀具主要是车刀。
在各类金属切削机床中，车床是应用最广泛的一类，约占机床总数的50%。
车床既可用车刀对工件进行车削加工，又可用钻头、铰刀、丝锥和滚花刀进行钻孔、铰孔、攻螺纹和滚花等操作。
按工艺特点、布局形式和结构特性等的不同，车床可以分为卧式车床、落地车床、立式车床、转塔车床以及仿形车床等，其中大部分为卧式车床。
数控车削加工是现代制造技术的典型代表，在制造业的各个领域如航天、汽车、模具、精密机械、家用电器等各个行业有着日益广泛的应用，已成为这些行业不可或缺的加工手段。
为了子数控机床上加工出合格的零件，首先需根据零件图纸的精度和计算要求等，分析确定零件的工艺过程、工艺参数等内容，用规定的数控编程代码和格式编制出合适的数控加工程序。
XX汽车工业高等专科学校继续教育学院毕业论文（设计）中文题目：典型零件的数控加工毕业专业：机械加工学生XX：X恩会XX号：3指导教师：苗二零一五年八月独创性声明本人声明所呈交的论文是本人在导师指导下进行的研究工作和取得的研究成果，除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得XX汽车工业高等专科学校或其他教育机构的学位或证书而使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
论文作者签名：签字日期：年月日学位论文使用授权书本论文作者完全了解XX汽车工业高等专科学校有关保留、使用论文的规定。
特授权XX汽车工业高等专科学校可以将论文的全部或部分内容编入有关数据库进行检索，并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。
（XX的论文在解密后适用本授权说明）论文作者签名：导师签名：签字日期：年月日签字日期：年月日【摘要】数控加工工艺的实际是对工件进行数控加工的前期工艺的准备工作，它必须在程序编制工作以前完成，因为只有工艺设计方案确定以后，程序才能有依据。
数控机床虽然自动化程度高，但自适应性差，它不能像通用机床在加工时可以根据加工过程中出现的问题比较自由地进行调整，即使现代数控机床在自适应调整方面做出了不少努力与改进，但自由度也不大。
所以，数控加工工艺的设计必须注意加工过程中的每一个细节，其设计的好坏，直接影响数控加工的质量、效益以及程序编制的效率，它是数控加工中的重要环节。
在比较数控车床加工工艺与传统加工工艺的基础上,对数控车床加工工艺中的关键问题进行了深入分析,总结了数控车床的工艺设计方法。
通过实例,证明了正确地进行数控车床加工工艺分析与设计有助于提高零件加工质量和生产效率。
【关键字】数控加工工艺；车削加工工艺；工艺设计；工艺分析；数控编程【Abstract】The numerical control processing craft is actually carries on the numerical control processing to the work piece the preliminary craft preparatory work, it must in the programming work before pleted, because after only then technological design plan determination, the procedurecould have the basis. Although the numerically-controlled machine tool the automaticity is high, but the auto-adapted difference, it cannot look like the general engine bed in the processing time may act according to the question which in the processing process appears to make the adjustment quite freely, even if the modern numerically-controlled machine tool has made many diligently and the improvement in the auto-adapted adjustment aspect, but the degree-of-freedom is not big. Therefore, the numerical control processing craft's design must pay attention to the processing process each detail, its design's quality, the immediate influence numerical control processing's quality, the benefit as well as programming's efficiency, it is in the numerical control processing im portant link. in the parison numerical control lathe processing craft and in the traditional processing craft's foundation, has carried on the thorough analysis to the numerical control lathe processing craft's key question, summarized the numerical control lathe's technological design method. Through the example, had proven carries on the numerical control lathe processing process study and the design correctly is helpful in improving the ponents processing quality and the productionefficiency.【Keywords】Numerical control processing craft; Lathe work craft; Technological design; Process study; Numerical control programming目录摘要 (1)绪论 (1)1 数控车削的主要加工对象 (1)1.1 数控车削加工概述 (1)1.2数控车削加工的工艺X围 (2)1.3 数控车削的主要加工对象 (2)2 数控车削的刀具与选用 (3)2.1 刀具的选择 (3)2.2 数控车刀的类型与应用 (3)3 工件在数控车床上的装夹. (3)3.1 用于轴类工件的夹具 (3)3.2 切削用量的确定 (3)4 数控车削加工工艺的制定 (4)4.1 零件图工艺分析 (4)4.2 制定零件车削加工顺序要遵循的原则 (4)4.3 典型零件（心轴类）数控车削加工工艺分析 (5)结论 (9)致 (9)参考文献 (10)绪论两年多来通过对数控知识的学习和一段时间的实习，对数控机床和编程和操作有一定程度的了解和掌握，已经可以进行独立的编程和操作，这时就需要一次来锻炼自己，检验自己的掌握程度。
毕业设计论文题目：典型轴类零件数控加工工艺设计系别：学生姓名：专业班级：学号：指导教师：年月日独创性声明本人声明所呈交的毕业论文是我个人在导师指导下进行的研究工作及取得的成果。
尽我所知，除文中已经标明引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究做出贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名：日期：年月日毕业论文版权使用授权书本毕业论文作者完全了解学校有关保留、使用毕业论文的规定，即：学校有权保留并向有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权郑州职业技术学院要以将本论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本论文。
保密□，在________年解密后适用本授权书.本论文属于不保密□。
（请在以上方框内打“√”）毕业论文作者签名：指导教师签名：日期：年月日日期：年月日摘要随着制造业的发展，数控加工中心的应用越来越广泛，数控加工及编程人才逐渐成为企业的抢手人才。
该课题针对平面凸轮轮廓的加工，通过分析零件图样，确定工艺方案，设计和选择夹具，及进行较为复杂的数学处理，初步确定了加工方法。
再根据工艺方案的选择来设计加工工序卡，确定走刀路线图，编写零件加工程序。
课题针对平面凸轮的加工过程综合数控加工的各方面知识，使我们能够在毕业之前，走上工作岗位之前，熟练掌握数控加工中心的基本操作，为我们将来更好的从事数控行业打下坚实的基础，该课题具有意义。
关键词：数控;轴;加工工艺目录摘要........................................................... 第一章绪论. (1)1、数控车床在国内的使用情况 (1)2、课题介绍 (1)第二章总体设计 (2)1、分析零件图 (2)2、轴的数控车削加工工艺分析 (2)．零件图纸分析 (2)．确定加紧方案 (3)．确定刀具并对刀 (3)．制定加工方案 (3)．确定切削用量 (3)3、工序卡的编制 (4)4、加工实体——用软件加工出的走刀路线轨迹及加工实体 (4)4.1.使用mastercam软件画出零件图 (4)4.2.仿真加工轨迹 (5)致谢..................................................... （９）参考文献................................................ （１０）第一章绪论1、数控车床在国内的使用情况数控机床是采用了数控技术的机床，数控车床是当前使用最广泛的数控机床之一，主要用于加工精度要求高，表面粗糙度好、轮廓形状复杂的轴类、盘类等回转体零件。
摘要连杆是汽车发动机里面的一种重要零件，一般为锻件。
国内市场中，汽车发动机连杆的年需求量大约在5000万左右。
本次设计是连杆的加工工艺及精镗其大头孔的工装夹具。
在精镗大头孔时，采用的定位方式是一面两销。
因为是大批量生产，夹紧方式采用的是液压自动夹紧。
连杆被夹紧后，取出大头孔的定位插销，然后对其进行加工，加工时应保持其精度。
关键字：连杆，需求，生产，定位，精度ABSTRACTLinkage is an automotive engine inside an important part, generally forgings. Domestic market, the car engine connecting rod in the annual demand of about 50 million or so.The design of the connecting rod processing and precision boring big holes in its fixture. Precision Boring bulk of the hole, the position is a two way marketing. Because of mass production, clamping methods make use of automatic hydraulic clamping. Linkage was clamping, removal of the bulk of positioning bolt hole, then its processing, and processing should maintain its accuracy.Keywords: linkage, demand, production, positioning, accuracy前言制造业特别是机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。
一、毕业论文规定和内容（涉及原始数据、技术规定、工作规定）1.课题名称：典型零件数控加工工艺工装设计2.设计任务与规定：设计任务：依照所给零件图（轴类、铣削类各一种），生产大纲为中批或大批生产，进行数控加工工艺规程编制及工装设计。
设计规定1）选用恰当数控机床。
2）绘图采用Autocad，也可用Pro-E3）零件加工程序应符合ISO原则关于规定。
4）绘制机械装配图规定对的、合理、图面整洁、符合国家制图原则。
5）阐明书应简要扼要、计算精确、条理清晰、图文并茂并所有用计算机打印后装订成册。
3.设计内容(1)拟定生产类型，对零件进行工艺分析。
(2)选取毛坯种类及制造办法，绘制毛坯图(零件——毛坯图)。
(3)拟定零件数控机械加工工艺过程，选取各工序加工设备和工艺装备(刀具、夹具、量具、辅具等)，拟定各工序切削用量及工序尺寸，计算工时定额。
(4)填写工艺文献：工艺过程卡片，工序卡片。
(5)进行数控编程(6)设计数控铣削工序专用夹具，绘制装配图和零件图。
(7)撰写设计阐明书。
二、毕业设计图纸内容及张数1、绘制零件图共7张（含数控加工零件）2、绘制数控加工零件（轴类、腔型类）毛坯图共2张3、机械加工工艺卡片1套4、工艺装备设计图纸1套5、设计阐明书1份三、毕业设计实物内容及规定1）零件工艺分析。
2）总体方案拟定及可行性论证。
3）轴类零件数控加工工艺规程编制。
4）进行轴类零件数控加工程序编制。
5）铣削类零件数控加工工艺规程编制。
6）进行铣削类零件加工程序编制。
7）编写设计阐明书。
摘要制造自动化技术是先进制造技术中得重要构成某些，其核心技术是数控技术。
数控技术是应用计算机.自动控制.自动检查及精密机器等高新技术得产物。
它得浮现及所带来得巨大效益，已经引起了世界各国技术与工业界普遍注重。
当前，随着国内数控机床用量得剧增，急需培养大批可以纯熟掌握当代数控机床编程.操作和维护得应用型高档技术人才。
科学技术和社会蓬勃发展，对机械加工产品得质量，品种和生产效率提出了越来越高得规定。
阜阳职业技术学院毕业论文题目姓名所在学院专业班级学号指导教师日期年月日摘要随着科学技术飞速发展和经济竞争的日趋激烈，机械产品的更新速度越来越快，数控加工技术作为先进生产力的代表，在机械及相关行业领域发挥着重要的作用，机械制造的竞争，其实质是数控技术的竞争。
本次设计就是进行典型轴类零件的数控加工工艺与编程，侧重于该零件的工艺分析、加工路线的确定及加工程序的编制。
并绘制零件图、加工路线图。
用G代码编制该零件的数控加工程序，并附以编程尺寸的计算方法，其中零件工艺规程的分析是此次论文的重点和难点。
关键词：数控加工；工艺过程；加工工序；加工路线目录第1章概述 (1)1.1 典型轴类零件的加工工艺 (1)1.2 数控车床概述 (3)1.3 镗孔工艺 (3)1.4 螺纹加工工艺 (4)1.5 分析加工对象 (5)第2章工艺过程卡/加工工序卡 (6)2.1 数控加工工艺内容的选择 (6)2.2 工艺过程 (7)2.3 加工工序的划分 (8)2.4 编制工艺过程卡 (9)2.5 切削用量的确定 (9)2.6 编制加工工序卡 (1)第3章加工路线图 (1)3.1 刀具加工进给路线的确定 (1)3.2 绘制刀具加工路线图 (1)第4章数控刀具表/数控编程基础 (1)4.1 本零件加工所用刀具 (1)4.2 编程基础 (1)毕业总结 (2)致谢 (2)参考文献……………………………………………………………………………2附录一 (25)附录二 (27)第1章概述1.1 典型轴类零件的加工工艺：1.1.1 轴类零件的功用、结构特点轴类零件是机器中经常遇到的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。
按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
毕业设计（论文）任务书学生姓名学号所在系部机械工程系所学专业数控技术所在班级E-mail 联系电话毕业设计（论文）题目典型零件的加工工艺设计及加工指导教师职称工作单位及所从事专业联系方式姓名教授讲师本课题是根据高职数控技术专业教学计划选定的，旨在通过本课题的研究，使学生全面理解数控技术专业知识、掌握典型零件的工艺设计、如何确定工序、还有刀具、夹具及数控车床如何的选用。
帮助学生走上工作岗位时能尽快胜任工作。
专业方向、基本理论及设计内容（设计要求和设计步骤要求详细到章节）：1、本课题的设立是典型零件的加工；2、基本理论依据是：数控加工工艺、机械基础和机械技术、金属切削原理与刀具、数控机床加工程序的编制；3、设计要求：通过轴类零件加工工艺分析设计设计，使我们在拟定工工艺分析方案过程中，得到方案分析、结构工艺性、机械制图、零件设计、编写技术文件和查阅技术资料的等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并培养学生具有初步的结构分析、结构设计与计算能力，并阐述了在机械加工实习课中如何对盖板零件进行工艺分析，从而提高工件质量。
5总结总结这次设计所遇到的问题，进一步提高自己的设计能力，动手能力，工艺的编制能力等主要参考文献、资料：1、刘战术主编.《数控机床及其维修》.人民邮电出版社出版2、荣维芝主编.《数控机床加工程序的编制》.机械工业出版社3、焦小明主编.《机械加工技术》.机械工业出版社4、田春霞主编.《数控加工技术》.机械工业出版社5、陈立德主编.《机械设计基础》.高等教育出版社6、周开勤主编.《机械零件手册》高等教育出版社7、刘力主编.《机械制图》.高等教育出版社出版8、《机床设计手册》编写组主编.《机床设计手册之零件设计》.机械工业出版社出版9、《数控机床编程及原理》.机械工业出版社出版10、《金属切削机床设计》.上海科学技术出版社教研室审批意见专业教研室主任签字：（盖章）系部审批意见系部主任签字：（盖章）目录摘要 (1)前言 (2)第一章、零件图样工艺分析1.1零件图的分析 (3)1.2零件结构工艺分析 (4)第二章、选择加工设备与刀、夹、量具2.1加工设备的选择 (5)2.2刀具的选择 (6)2.3夹具的选择 (7)2.4量具的选择 (8)第三章、数控车削加工的对刀3.1对刀的概念 (9)3.2确定对刀点或对刀基准点的一般原则 (10)第四章、加工工艺规程设计4.1加工顺序的安排 (11)4.2装夹方式 (12)4.3定位基准的选择 (13)第五章、切削用量的选择5.1切削深度的选择 (14)5.2进给量的选择 (15)第六章、工艺文件的填写6.1数控刀具卡 (17)6.2数控工序卡 (18)第七章、程序的编制7.1编程方法 (19)7.2编制程序 (22)第八章、心得体会 (25)总结 (25)参考文献 (26)摘要本零件在设计加工过程中分析了轴的特点及作用，介绍了轴的数控加工工艺设计与程序编制。
毕业设计（论文）轴类零件的加工及工艺分析姓名：班级： 08数控技师2班学号：衡阳技师学院2011年 10月 10 日数控加工是机械制造中的先进的加工技术是一种高效率，高精度与高柔性特点的自动加工方法，数控加工技术可有效解决复杂、精密、小批多变零件的加工问题，充分适应了现代化生产的需要，制造自动化是先进制造技术的重要组成部分，其核心技术是数控技术，数控技术是综合计算机、自动技术、自动检测及精密机械等高新技术的产物，它的出现及所带来的巨大利益，已引起了世界各国技术与工业界的普遍重视，目前，国内数控机床使用越来越普及，如何提高数控加工技术水平已成为当务之急，随着数控加工的日益普及，越来越多的数控机床用户感到，数控加工工艺掌握的水平是制约手工编程与CAD/CAM 集成化自动编程质量的关键因素。
数控加工工艺是数控编程与操作的基础，合理的工艺是保证数控加工质量发挥数控机床的前提条件，从数控加工的实用角度出发，以数控加工的实际生产为基础，以掌握数控加工工艺为目标，在介绍数控加工切削基础，数控机床刀具的选用，数控加工的定位与装夹以及数控加工工艺基础等基本知识的基础上，分析了数控车削的加工工艺。
前言 (Ⅰ)摘要 (Ⅲ)第一章设计概要 (1)第二章实体设计 (1)第一节零件图 (1)第二节零件实体的构造 (2)第三章工艺分析 (2)第一节零件工艺分析 (3)第二节刀具的选择 (4)第三节确立工件的定位与夹具方案 (5)第四节确定走刀顺序和路线 (6)第五节切削用量的选择 (7)第六节数控加工工艺文件的填写 (7)第七节保证加工精度的方法 (9)第四章数控加工程序 (10)结论 (22)致谢 (23)参考文献 (24)摘要：本次设计主要是对数控加工工艺进行分析与具体零件图的加工，首先对数控加工技术进行了简单的介绍，然后根据零件图进行数控加工分析。
第一，根据本零件材料的加工工序、切削用量以及其他相关因素选用刀具及刀柄和零件的轮廓特点确定需要把刀具分别分为外圆粗车刀、外圆精车刀、外切槽刀、外螺纹刀、内镗孔刀、内切槽刀和内螺纹刀。
毕业设计（论文）任务书目录摘要 (1)前言 (2)第一章、零件图样工艺分析1.1零件图的分析 (3)1.2零件结构工艺分析 (4)第二章、选择加工设备与刀、夹、量具2.1加工设备的选择 (5)2.2刀具的选择 (6)2.3夹具的选择 (7)2.4量具的选择 (8)第三章、数控车削加工的对刀3.1对刀的概念 (9)3.2确定对刀点或对刀基准点的一般原则 (10)第四章、加工工艺规程设计4.1加工顺序的安排 (11)4.2装夹方式 (12)4.3定位基准的选择 (13)第五章、切削用量的选择5.1切削深度的选择 (14)5.2进给量的选择 (15)第六章、工艺文件的填写6.1数控刀具卡 (17)6.2数控工序卡 (18)第七章、程序的编制7.1编程方法 (19)7.2编制程序 (22)第八章、心得体会 (25)总结 (25)参考文献 (26)摘要本零件在设计加工过程中分析了轴的特点及作用，介绍了轴的数控加工工艺设计与程序编制。
要体现在对材料的选择、刀具的选择、工装夹具、定位元件、基准的选择、定位方式、对刀、工艺路线拟定、程序的编制、数控车、数控铣等。
着重说明了数控加工工艺设计的主要内容、数控加工工艺与普通加工工艺的区别及特点、控刀具的要求与特点、数控刀具的材料、选择数控刀具时应考虑的因素、工件的安装、定位误差的概念和产生的原因、数控车床的主要加工对象、数控车床的坐标系、零件图形的数学处理及编程尺寸设定值的确定、工步顺序的安排、切削参数选择、数控铣床的主要加工对象等。
全面审核投入生产制造中。
其中轴的数控加工工艺分析、装夹、基准的选择、工艺路线的拟定、程序的编制既是重点又是难点。
前言制造业是所有与制造有关的行业的总称，是一个国家国民经济的支柱产业。
它一方面为全社会日用消费品生产创造价值，另一方面也为国民经济各部门提供生产资料和装备。
据估计，工业化国家70%~80%的物质财富来自制造业，约有1/4的人口从事各种形式的制造活动。
可见，制造业对一个国家的经济地位和政治地位具有至关重要的影响，在21世纪的工业生产中具有决定性的地位与作用。
由于现代科学技术日新月异的发展，机电产品日趋精密和复杂，且更新换代速度加快，改型频繁，用户的需求也日趋多样化和个性化，中小批量的零件生产越来越多。
这对制造业的高精度、高效率和高柔性提出了更高的要求，希望市场能提供满足不同加工需求、迅速高效、低成本地构筑面向用户的生产制造系统，并大幅度地降低维护和使用的成本。
同时还要求新一代制造系统具有方便的网络功能，以适应未来车间面向任务和定单的生产组织和管理模式。
随着社会经济发展对制造业的要求不断提高，以及科学技术特别是计算机技术的高速发展，传统的制造业已发生了根本性的变革，以数控技术为主的现代制造技术占据了重要地位。
数控技术集微电子、计算机、信息处理、自动检测及自动控制等高新技术于一体，是制造业实现柔性化、自动化、集成化及智能化的重要基础。
这个基础是否牢固，直接影响到一个国家的经济发展和综合国力，也关系到一个国家的战略地位。
因此，世界各工业发达国家均采取重大措施来发展自己的数控技术及其产业。
在我国，数控技术与装备的发展亦得到了高度重视，近年来取得了相当大的进步，特别是在通用微机数控领域，基于PC平台的国产数控系统，已经走在了世界前列。
毕业设计是在修完所有课程之后，我们走向社会之前的一次综合性设计。
主要用到所学的数控加工工艺设计、机械设计等方面的知识。
着重说明一轴的数控加工方法,即零件图样的分析、数控加工的工艺分析、工艺路线的制定、数控程序的编制。
通过本次毕业设计，使我更加了解数控加工的含义，以及懂得如何查阅相关资料和怎样解决在实际工作中遇到的实际问题，这为我以后从事这项职业打下了良好的基础。
第一章、零件图样工艺分析1.未注倒角1×45o,锐角倒钝0.2×45°2.端面允许打中心孔。
3.材料：45#,调质处理HRC 26~361．1零件图样分析由零件图所示，该零件是复杂的轴类零件，在很多方面都得到了广泛的应用。
零件尺寸精度和位置精度高，表面粗糙度也由一定的要求，欲加工该零件必须选择合适的机床和刀具，以及切削用量，相关的切削参数。
在选择基准方面有一定的要求，先加工零件的左端，以零件的内孔面轴线为基准，在掉头，然后加工零件的右端，以加工后的零件左端为基准面，进行车削。
1.2零件结构工艺分析该零件表面由圆柱面、圆锥面、顺圆弧面、逆圆弧面、螺纹面、沟槽面及内孔面等表面组成.图示零件各几何元素之间关系表达清楚完整，其中多个直径尺寸有较严的尺寸精度和表面粗糙度要求.¢320-0.05的外圆面、锥面、¢380-0.05的外圆表面粗糙度为Ra1.6um。
零件材料为45钢，调质处理26-36HRC,材料的切削加工性能好。
根据上述零件几何结构分析及技术分析，选择棒料，毛坯尺寸为¢55×120。
在数控车床上按粗加工阶段、半精加工阶段和精加工阶段进行加工。
粗加工时，为保证高的表面质量，留余量0.25mm待精加工。
依据基准统一原则与重合的原0的内孔面轴线为基准，加工轮廓的外形，按“先基准则，精加工时，以¢22-0.050的内孔面。
由于工件有硬度要求，粗后其他”的加工顺序原则，先加工¢22-0.05加工后、精加工之前进行调质处理，加工过程中，应穿插安排检验的辅助工序。
第二章、选择加工设备与刀、夹、量具2.1. 加工设备的选择CK6140的技术参数:CK6140机床的主要特性是轨超音频淬火，精密磨削。
床鞍导轨贴塑，运行平稳，无爬行。
进给滚珠丝杆无间隙传动，无键连接。
全封闭防护，调整维修方便。
根据上述的技术参数和特性所示，再联系到我们所要加工的零件，选择CK6140数控机床来加工该零件符合要求。
2.2．刀具的选择机械加工刀具是机械制造过程中不可缺少的重要工具，也是切削加工中影响生产率、加工质量与成本的最活跃的因素，因此，在加工过程中针对相应的零件几何形状和加工要求选择合适的刀具进行加工，是相当重要的。
根据该零件的加工要求，我选择的加工刀具及刀具材料如下两表：2.3 夹具1车床夹具的主要功能，就是在车削加工工件的过程中，按照正确的位置和方向，稳定可靠的装夹工件。
即使工件在加工过程中受到切削力和其它外力影响，仍然始终保持工件被装夹在正确的位置和方向。
同时，车床夹具应该保持工件不因受夹紧力影响而造成尺寸精度或形状位置精度超过允许范围。
2在设计机床使用夹具时，其结构应保证在一次定位后实现多面的加工，使工件加工部位都可以得以加工。
应力求使夹具结构简单，标准化，通用化和自动化。
以提高加工效率和降低成本.加工费用。
尽可能使用通用元件的拼装的组合可调夹具，以缩短生产准备周期。
通用元件重复使用，经济效益好。
3夹具设计时，应保证工件装卸方便迅速，以减少工件的夹紧松开时间，机床所使用的夹具应具有足够的精度，并具有良好的精度保持性和足够的刚度，以防止受力变形而失去原有的精度。
考虑以上几点，我们的夹紧方案如下：1.粗车时.采用一夹一顶装夹方式，其夹具前三爪卡盘和后顶尖2.半精车时：同样采用上述装夹方式。
2．4量具检验是测量和监控主轴加工质量的一个重要环节。
除了工序间检验以外，在全部工序完成之后，应对主轴的尺寸精度.形状精度.位置精度和表面粗糙度进行全面的检查。
以便确定主轴是否达到各项技术要求，还可以从检验是否达到各项技术要求，而且还可从检验的结果及时发现各道工序中存在的问题，以便及时纠正，监督工艺过程正常进行。
检验的依据是主轴工作图。
检验工作按一定顺序进行，先检验各级外圆的尺寸精度，素线平行度和圆度，用外观比较法检验各表面的粗糙度及表面缺陷，然后在专用夹具上测量位置偏差。
在成批生产时，若工艺过程比较稳定，且机床精度较好，有些项目常常采用抽检的办法，并不逐项检验。
主要配合表面的硬度应在热处理车间检验。
量具我们选用：（1）游标卡尺（2）千分尺（3）百分表（4）塞规（5）通止规（6）主轴检测棒第三章、数控车削加工的对刀3.1. 对刀的概念往需要几把不同的刀具，而每把刀具在安装时是根据数控车床装刀要求安放的，当它们转至切削位置时，其刀尖所处的位置各不相同。
