商场中央空调设计方案商场中央空调设计方案中央空调系统是商场等大型建筑的常用空调方式之一。
本文将分析商场中央空调的设计方案。
商场的中央空调系统需满足以下几个关键要求。
首先是供应稳定可靠。
商场是人流量较大的公共场所，因此必须能够持续运行，确保空调供应稳定可靠。
其次是能够提供舒适的室内环境。
商场通常设有大量店铺和办公区域，因此需要根据不同的使用需求调节温度与湿度，以提供舒适的环境。
最后是高效节能。
商场通常有较长的运行时间，因此需要选择高效能的空调系统以节省能源消耗。
根据以上要求，商场中央空调系统的设计方案应包含以下几个关键要素。
首先是系统的容量与调节能力。
商场的面积一般都较大，因此需要根据建筑的面积和使用需求进行合理的容量设计。
同时，商场中有多个区域，每个区域的使用需求也有所不同，因此还需要设计合理的调节能力，以使不同区域都能获得适宜的室内环境。
其次是分区设计。
商场分为不同的区域，如购物区、办公区、餐饮区等，每个区域的使用需求不同。
因此，中央空调系统应根据不同区域的需求进行分区设计，以提供不同区域的合适环境。
例如，购物区的温度设置较低，办公区的温度设置较高，以满足不同区域的需求。
另外，商场中央空调系统的空气处理也是关键。
商场通常有较高的人流量，容易产生较高的二氧化碳浓度和异味等问题。
因此，中央空调系统应配备合适的空气处理设备，如新风系统和过滤器，以确保空气的清新和净化。
最后是配套设备的选择。
商场中央空调系统的配套设备包括冷却水系统、循环水泵、风机等。
需要选择高效能的设备以提高整体系统的性能，并减少能源消耗。
综上所述，商场中央空调系统的设计方案应包含系统的容量与调节能力、分区设计、空气处理以及配套设备的选择等要素。
通过合理的设计，可以确保商场中央空调系统的稳定可靠、舒适环境和高效节能。
杭州XX 超市一类高层暖通空调方案说明摘要： 本文是暖通专业的方案设计说明，包括空调、通风防排烟设计，供大家参考。
本工程为一类高层建筑，建筑总面积76910平方米，使用功能主要为超市、精品店、商务办公。
地下室有人防工程。
关键词： 高层建筑 超市 空调设计 防排烟1、设计依据1、《高层民用建筑设计防火规范》（GB 50045—95）2001年版2、《采暖通风与空气调节设计规范》（GB50019-2003）3、《汽车库、修车库、停车场设计防火规范》（GB 50067-97）4、《人民防空地下室设计规范》（GB50038-94）5、甲方和建筑专业提供的设计资料2、设计范围* 空调设计* 通风设计* 防排烟设计* 人防设计3、工程概况本工程为一类高层建筑，地上22层，地下1层，建筑总面积76910平方米。
使用功能主要为超市、精品店、商务办公。
主楼高84.1米，作商务办公用。
裙楼高17.5米，作超市营业房使用。
地下室部分区域平时为汽车库，战时为一般人员掩蔽所。
其余区域为各设备用房及精品店。
4、空调设计本工程空调采用风冷模块化热泵中央空调模式。
空调主机放置在裙楼屋面，冬夏两用，为整个中央空调系统提供冷热源，水泵房也设置在裙楼屋面。
空调风系统设计以竖向分层、横向按防火分区设置为原则。
同时依据房间功能分别设置风机盘管及空气处理机等作为空调末端设备。
超市、精品店等大空间区域采用全空气系统，空调处理设备减振吊装于每层顶板下，同时采用低速风管散流器下送至各区域。
商务办公等小空间区域采用风机盘管加新风系统的空调方式，新风经新风处理机处理到室内设计值后送至各房间，新风量的取值按《采暖通风与空气调节设计规范》。
室内设计参数的选取均按《采暖通风与空气调节设计规范》。
主楼的空调系统竖向分为两个区域，设备层以上（即五层以上）为一个区域，一至四层为一个区域。
空调水路系统为双管制变水量系统。
所有冷热空调水管均采用镀锌钢管和无缝钢管，凝结水管道采用UPVC 材料，同时必须均采用B1级橡塑进行防结露保温。
浅谈商业综合体暖通空调设计特点和常见问题商业综合体是由商业、办公、娱乐、酒店等综合场所组成的大型建筑群体，其空调系统设计具有以下特点和常见问题。
一、特点：1. 多功能需求：商业综合体内包含了不同类型的场所，如商铺、办公楼、餐饮区、娱乐场所等，对空调系统提出了不同的要求，需要根据不同场所的功能定制设计方案。
2. 多楼层设计：商业综合体通常有多个楼层，每层楼的面积和布局不同，空调系统设计要考虑到不同楼层的负荷情况，合理调配空气流通和温度分布。
3. 多种用途：商业综合体内的空调系统需要同时满足冷却、供暖和新风换气等多种功能，需要采用多联机或中央空调系统，以适应不同季节和不同空间的需求。
4. 多种性能要求：商业综合体对空调系统的要求比较严格，如温度控制精度、风速控制、噪音控制等，需要选用稳定可靠、性能优异的空调设备。
5. 设备运行稳定性高：商业综合体一般为24小时运行的场所，对空调系统的运行稳定性要求较高，要求系统具有较长的运行寿命和较低的故障率。
二、常见问题：1. 负荷不平衡：商业综合体内不同场所的负荷不均匀分布，如商铺和办公楼的负荷要远远大于娱乐场所，空调系统设计时需要合理设置不同区域的送风量和温度。
2. 阻力损失大：商业综合体内的空调系统通常采用长管道和大风口进行空气输送，且系统内多为复杂的支路和转弯，容易产生阻力损失，影响送风效果。
需要采取适当的措施来降低阻力。
3. 能耗较高：商业综合体内的空调系统通常需要长时间运行，且负荷波动较大，容易导致能耗较高。
设计时需要考虑到能源的有效利用，选用高效节能的设备和控制系统，以降低能耗。
4. 噪音问题：商业综合体内常常有很多人同时活动，对室内噪音的要求较高。
空调系统采用的风机和水泵等设备的噪音要经过合理的隔声处理，以确保室内环境的舒适度和安静度。
5. 维护困难：商业综合体的空调系统通常较大且复杂，设备数量多、管道众多，维护和保养起来比较困难。
在设计之初就需要考虑到设备维护工作的便捷性，合理设置设备位置和通道。
[杭州]高档商务大厦空调通风设计施工图
下载请点击：http：//down6.zhulong。
com/tech/detailprof960073NT.htm 此稿件为杭州某高档商务大厦空调通风设计施工图纸；大楼由五星级酒店、商务大厦、酒店式公寓组成,建筑面积约46074平方米，建筑高度97.6m,地上27层，地下1层,地下为设备用房、管理、及汽车库等；地上为会务、KTV、餐饮、客房及办公等。
设计内容：整栋大厦的通风、空调、防排烟系统设计（含冷冻机房）,以及空调自控设计。
空调水系统：机房内冷系统采用二次泵系统，热水采用一次泵系统，主机侧定流量,负荷侧变流量.根据不同的区域，水管系统分为：宴会厅、餐饮娱乐、客房、办公4个区域.空调水管系统最高工作压力1.1MPa.
空调冷热源系统流程图
风机盘管标准风管接管图制冷机房平面图
正压送风系统图
消防、空调平面图
［杭州]高档商务大厦空调通风设计施工图
新风机组风管接管图
下载请点击：http：//down6。
zhulong。
com/tech/detailprof960073NT.htm。
大型购物中心暖通空调系统设计方案1. 引言随着社会经济的发展和人们生活水平的提高，大型购物中心的建设不断增加。
为了提供舒适的购物环境，暖通空调系统的设计和实施显得尤为重要。
本文将介绍一种针对大型购物中心的暖通空调系统设计方案。
2. 系统概述大型购物中心的暖通空调系统是一个复杂的系统，它包括供热、供冷、通风和空气处理等多个子系统。
系统的设计目标是为购物中心提供舒适的室内环境，同时要考虑能耗和环保问题。
3. 设计原则在设计暖通空调系统时，应遵循以下原则：- 舒适性：系统应能够提供适宜的室内温度和湿度，使顾客感到舒适。
- 节能性：系统应具备高效节能的特点，采用先进的节能技术和设备。
- 环保性：系统应符合环境保护要求，减少对大气和水质的污染。
- 可靠性：系统应稳定可靠，具备自动监测和故障诊断功能。
- 维护便捷性：系统应设计为易于维护和管理，减少运行成本。
4. 系统组成大型购物中心的暖通空调系统主要由以下组成部分构成：- 制冷系统：采用制冷剂进行空调供冷，包括冷水机组、冷冻塔和冷冻水泵等设备。
- 供暖系统：通过锅炉或地热供暖系统，提供室内供暖。
- 通风系统：通过送风和排风系统，实现室内空气的流通和新鲜空气的供应。
- 空气处理系统：通过空气净化器和过滤器，对室内空气进行过滤和净化。
- 自动控制系统：通过传感器和控制器，实现系统的自动化控制和调节。
5. 设计流程在大型购物中心暖通空调系统的设计过程中，应按照以下步骤进行：- 了解购物中心的建筑结构、使用功能和用途要求。
- 制定供热、供冷、通风和空气处理的设计方案。
- 选择合适的设备和材料，进行系统布置和管道设计。
- 编制系统布置图和施工图纸。
- 进行系统的工程安装和调试。
- 进行系统的试运行和性能测试。
- 编制系统运行和维护手册，培训维护人员。
6. 结论大型购物中心暖通空调系统的设计是一个复杂而重要的工作。
只有在系统能够提供舒适的室内环境的同时，又能实现高效节能和环保，才能满足购物中心的需求。
商业综合体空调冷热源的选择吕恒星【摘要】该文对杭州某商业综合体空调冷热源系统三种方案进行分析.根据负荷计算,从全年能耗、经济效益、污染物排放方面进行对比,选出较优的离心式冷水机组加锅炉系统.并对该系统运行策略进行优化,最终确定采用3大1小4台冷水机组.对商业综合体冷热源的选择有一定的参考价值.【期刊名称】《建筑热能通风空调》【年(卷),期】2019(038)005【总页数】3页(P47-49)【关键词】商业综合体;冷热源;离心式冷水机组;锅炉【作者】吕恒星【作者单位】悉地国际设计顾问(深圳)有限公司上海杨浦分公司【正文语种】中文近年来，商业综合体项目逐渐增多，这类项目业态较多，比较复杂。
冷热源选择时，受影响因素较多，如：国家能源政策、当地能源结构与价格、项目规模及定位、运营管理模式、系统能耗及经济性。
合理选择空调冷热源，减少初投资及运行费用，实现节能减排很有必要。
本文以杭州某商业综合体举例说明冷热源选择中需注意事项，并对不同方案进行对比，寻找合理冷热源方案，供商业综合体空调冷热源选择参考。
1 建筑概况该商业综合体项目位于浙江省杭州市，项目建筑面积约27.2万m2，包含：零售、餐饮、超市、电影院、儿童娱乐、冰场、健身，地下车库等[1]，形式多样。
根据业态及管理方不同，考虑采用不同的空调系统。
2 冷热负荷计算大商业建筑面积15.9万m2，包含：零售、餐饮、儿童娱乐、冰场及健身，由业主方统一物业管理，营业时间基本一致，集中设置空调冷热源系统。
超市、影院独立运营，分别设置风冷热泵系统。
经负荷计算，建筑冷热负荷计算如表1所示；表1 冷热负荷计算表?其中超市在地下一层，为建筑内区。
冬季室内发热量较大，无热负荷。
3 冷热源方案比较3.1 设计思路大商业集中空调冷热源的选择思路，先对大商业进行负荷计算，根据建筑规模、用途与冷热负荷、能源条件等初步选择几种空调冷热源方案。
对不同空调冷热源方案从节能，经济及环境影响等方面进行对比，进行全年能耗、投资及经济、污染物排放分析，选出较优空调冷热源方案。

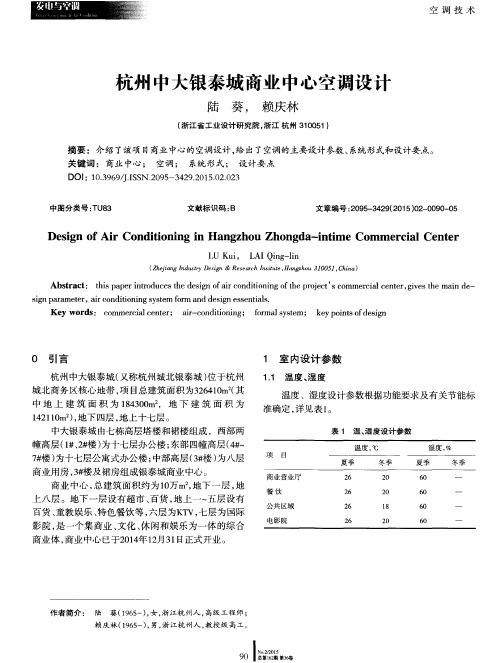

杭州中大银泰城商业中心空调设计陆葵;赖庆林【摘要】this paper introduces the design of air conditioning of the project’s commercial center,gives the main de-sign parameter, air conditioning system form and design essentials.%介绍了该项目商业中心的空调设计，给出了空调的主要设计参数、系统形式和设计要点。
【期刊名称】《发电技术》【年(卷),期】2015(000)002【总页数】5页(P90-94)【关键词】商业中心;空调;系统形式;设计要点【作者】陆葵;赖庆林【作者单位】浙江省工业设计研究院，浙江杭州310051;浙江省工业设计研究院，浙江杭州 310051【正文语种】中文【中图分类】TU83DOI：10.3969/J.ISSN.2095-3429.2015.02.023杭州中大银泰城（又称杭州城北银泰城）位于杭州城北商务区核心地带，项目总建筑面积为326410m2（其中地上建筑面积为184300m2，地下建筑面积为142110m2），地下四层，地上十七层。
中大银泰城由七栋高层塔楼和裙楼组成，西部两幢高层（1#、2#楼）为十七层办公楼；东部四幢高层（4#～7#楼）为十七层公寓式办公楼；中部高层（3#楼）为八层商业用房，3#楼及裙房组成银泰城商业中心。
商业中心，总建筑面积约为10万m2，地下一层，地上八层。
地下一层设有超市、百货，地上一～五层设有百货、童教娱乐、特色餐饮等，六层为KTV，七层为国际影院，是一个集商业、文化、休闲和娱乐为一体的综合商业体，商业中心已于2014年12月31日正式开业。
1.1 温度、湿度温度、湿度设计参数根据功能要求及有关节能标准确定，详见表1。
1.2 人员密度及新风量的确定1.2.1 人员密度的确定商场人员密度的确定对于商场夏季空调冷负荷的计算起着至关重要的作用，有必要进行认真的研究。
商场人员密度受区域位置、经营模式等多种因素的影响，目前关于商场人员密度的确定方法主要以下几种：（1）《百货商场空调设计》［1］中商场人员密度标准：地下室：1m2/p；首层：0.67m2/p；标准层：1～2m2/p。
（2）《建筑设计防火规范》［2］疏散要求中确定的人员密度标准：首层、二层：2.3m2/p；三层：2.6m2/p；四层及以上：3.3m2/p。
（3）《公共建筑节能设计标准》［3］附录B中商业建筑中人员密度标准：一般商店：3m2/p；高档商店：4m2/p。
（4）美国特灵（TRANE）公司中央空调设备和资料手册［4］中香港地区百货公司人员密度标准：首层：1.5m2/p；中间层：2.0m2/p；上层：3.0m2/p。
受区域位置、经营模式等因素的影响，以上各种商场人员密度标准差异较大，计算所得的夏季空调冷负荷也差异很大。
经与银泰百货有关工程人员反复讨论，根据银泰百货多年商业经营的经验，确定各区域的人员密度：商业营业厅：2m2/p，餐饮：2m2/p，公共空间：3.3m2/p，电影院：1.4m2/p。
1.2.2 新风量的确定新风对于改善室内品质具有积极的作用，但对于商业中心这类高人员密度建筑来说，新风能耗很高，其新风负荷在空调负荷中的比重一般高达20%～40%，随着建筑节能问题日益得到普遍关注，降低新风负荷也就成为主要的节能措施之一。
然而病态建筑综合症和建筑相关疾病的出现使人们认识到保证房间新风量是构建健康建筑的基本选择之一，所以《民用建筑供暖通风与空调调节设计规范》［5］GB50736-2012中对不同人员密度条件下的人均最小新风量做出规定。
结合GB50736-2012最小新风量和本项目具体特点，确定各区域的新风量标准：商业营业厅：20m3/hp，餐饮：25m3/hp，公共空间：20m3/hp，电影院：25m3/hp。
商业中心总空调面积约为63891m2（不含七层影院），夏季空调冷负荷约为17207kW （4894RT），冬季空调热负荷约为7076kW；另外七层电影院空调面积为2746m2，夏季冷负荷为785kW，冬季热负荷为686kW。
商业中心空调采用中央空调系统，空调冷、热源为地下制冷机房、锅炉房（除七层影院外），提供空调所需的冷、热水。
制冷机房设于地下四层，锅炉房设于地下二层。
由于运营时间不同，电影院的冷、热院单独设置，采用风冷热泵机组，设置在八层屋面上。
3.1 商业中心冷源（不含影院）鉴于杭州地区夏季用电紧张的形势，考虑到电力负荷移峰填谷的需要和峰谷电价政策，通过与业主的充分讨论和协商，空调冷源按基载冷水机组和冰蓄冷空调分量蓄冰联合供冷模式进行设计，经计算，设计日总冷负荷为171900kWh（48887RTh），根据实际经验，从技术与经济分析出发，对于部分负荷蓄冰空调系统，其蓄冰量一般按设计日总负荷的20%～25%确定，但银泰方面提出，为了降低平时的运行费用，希望加大冰蓄冷的蓄冰量，最后经各方反复研讨确定，蓄冰量按按设计日总负荷的32%考虑，为55008kWh（15644RTh）。
冰蓄冷系统配置双工况离心式冷水机组3台，单台空调工况制冷量为：2813kW （800RT），制冰工况：1878kW（534RT），输入功率N=563kW。
乙二醇溶液供、回水温度为3.5℃/10.5℃，冷却水供、回水温度为32℃/37℃。
蓄冰装置采用12台不完全冻结式盘管，单台蓄冰量4694kWh（1335RTh），总蓄冰量56328kWh （16020RTH），冰蓄冷系统的双工况离心式主机和蓄冰装置采用串联方式。
另外，系统配置基载主机1台，单台基载冷水机组制冷量：1055kW （300RT），输入功率N=195.2kW。
冷冻水供、回水温度为6℃/13℃，冷却水供、回水温度为32℃/37℃。
空调水系统通过供冷板式换热器与蓄冰系统的乙二醇系统进行换热。
板换水侧进、出口温度为13℃/6℃，乙二醇侧进、出口温度为3.5℃/10.5℃，选用换热量为5550kW的供冷板式换热器3台，配乙二醇循环泵4台（3用1备），单台L=700m3/h，H=38mH2O，N=110kW，板换冷冻泵4台（3用1备），单台L=681m3/h，H=36mH2O，N=90kW。
双工况主机配置冷却塔3台，单台冷却水量L=800 m3/h，N=7.5×4kW，配冷却水泵4台（3用1备）单台L=587m3/h，H=26 mH2O，N=55kW。
冷却水供、回水温度均为32℃/37℃。
基载冷水机组配置冷却塔1台，单台冷却水量L=300m3/h，N=11kW，配冷却水泵2台（1用1备），单台L=228m3/h，H=26mH2O，N=22kW。
中大银泰城地下制冷机房设备布置见如图2所示。
3.2 商业中心热源（不含影院）热源采用常压热水锅炉和板式换热器循环加热系统。
配置3台常压热水锅炉（含卫生热水的热量），单台供热量2800kW，供、回水温为85℃/60℃，输入功率N=9kW；采用2台板式换热器，单台换热量4600kW，低温侧进、出口温度为50℃/60℃、高温侧进、出口温度为85℃/60℃。
3.3 商业中心七层影院冷、热源为满足使用管理的要求，根据业主意见，影院空调系统单独设置，空调冷热源设置风冷热泵机组2台，提供影院空调所需的冷热水，机组夏季供回水温度为7℃/12℃，冬季热水供回水温度为55℃/45℃，机组每台制冷量422kW，制热量415kW，系统配冷（热）水循环泵3台（2用1备），单台L=84m3/h，H=28MH2O，N=15kW。
4.1 系统选择商业中心制冷机房及锅炉房设置在整个建筑地下室的中心位置，机房用地面积比较紧张，另外考虑冰蓄冷乙二醇泵采用变频调节（类似于采用变频冷水机组），故虽然商业中心建筑规模较大，但本空调水系统仍采用一级泵变水量系统，一级泵采用变频泵。
3台供冷板式换热器配置了板式换热器一级泵4台（变频，3用1备），单台L=681m3/h，H=36mH2O，N=90kW，1台基载冷水机组配置了基载一级泵2台（1用1备），单台L=136m3/h，H=36mH2O，N=22kW。
4.2 供、回水温差确定由于采用了冰蓄冷，故空调冷水可以采用大温差运行，夏季冷冻水供、回水温为6/13℃，供回水温差为7℃，冷冻水泵流量和冷水管径可以比常规5℃温差相应减小，可减少输送设备与管路的初投资，也可降低输送能耗。
4.3 系统制式及管路平衡空调水系统采用双管制，季节的冷、热水供应通过在制冷机房内分、集水器上的阀门切换来实现；系统和空调机管路上根据需要设置平衡阀，以利于系统和设备的流量平衡。
4.4 免费供冷系统考虑到地下一层商业在冬季可能需供冷的情况，特别设置了免费供冷系统，利用冷却塔作为冷源，提供冬季所需冷量，相应配置了水-水板式换热器1台（换热量1600kW）。
中大银泰城制冷机房水系统原理如图3所示。
（1）根据气候特点和空调实际需求，冰蓄冷供冷系统可按以下五种工作模式运行：1）双工况主机制冰，基载主机供冷：在晚22：00～8：00期间，双工况主机全力制冰，共蓄冷量56328kWh（16020RTh）；若夜间有负荷，此时基载主机运行空调工况为末端夜间负荷提供冷量；2）融冰单独供冷：此时不开主机，冷量由融冰提供，此模式可在春秋过渡季节或冷负荷较小期间运行；3）主机单独供冷：该模式下，主机负责全部冷负荷；4）主机与融冰联合供冷：当设计日或负荷较大时，选用该模式为末端提供冷量；5）系统待机模式：所有设备停止运行。
（2）主机进行空调供冷时，根据末端冷负荷总需求（通过流量与温差积算来实现）自动进行制冷主机的运行台数调节；离心冷水机组启动程序：冷水泵、冷却水泵运转，同时回水管上的电动蝶阀打开，冷却塔运转，冷水机组运转，停机时顺序相反。
（3）根据系统供回水压差控制一级泵运行，3台板换冷冻泵采用全变频调节，以适应末端空调负荷的变化，系统压差测定点设在最不利环路干管靠近末端处。
（4）空气处理机，由回风温度控制回水管上的二通电动调节阀，使室温达到要求范围内，当空调机停机时，水阀自动关闭；新风机组由送风温度控制回水管上的二通电动调节阀，达到送风温度一定，停机时自动关闭水阀；风机盘管由室温控制电动二通阀，自动关闭水阀。
（5）本建筑设置楼宇自动化系统（BAS），空调系统相应的系统与设备运行管理纳入其中。
对于人员密集型的大型商业建筑，由于商场类建筑通常进深较大，使得商场常年有稳定的冷负荷和供冷需求，当过渡季节（春、秋两季）或初冬有比较适宜的室外气象条件时，利用室外新风解决商场内的室内冷负荷，可以有效地减少人工冷源的运行时间，从而实现节能减排。
因此，本设计空调新风管管径尺寸配置足够大，且设置电动调节阀，制冷机供冷时，采用最小新风量运行，过渡季节空调或初冬可根据气温的具体情况采用室外新风作为空调冷源，进行全新风运行。
