多种方法测电阻系列一(电压表)练习题

电阻的测量实验题一、填空题1、（2分）用伏安法测电阻R值如图所示，若K接b时，测得误差为50%，K接a时，测得误差为5%，已知电阻的准确值为500 ，这电流表的内阻为____。

电压表内阻为____2、（2分）用伏安法测电阻R值，如图所示，若K接b时，测得误差为50%，K接a时，测得误差为5%，已知电阻的准确值为500Ω，则电流表的内阻为____Ω，电压表的内阻为____Ω。

3、（2分）采用内接法测电阻时，表示数为1.2V，示数为0.48A，表内阻为0.2Ω，则被测电阻的真实值为________Ω4、（2分）将电流表改装成伏特表的实验中，首先应测出电流表的内阻，一般用半偏法测定，电路如图所示，R1是阻值很大的变阻器，R2是电阻箱(阻值范围0～999欧或0～9999欧)。

测量步骤为：(1)把___调到最大值，断开____，合上___，调节___使G的指针偏转为____。

(2)再合上____，调节____，使指针正好停在满刻度的____，则电流表的内阻R g=____值。

5、（2分）在用伏安法测电阻的实验中，所用电压表的内阻约为20kΩ，电流表的内阻约为10Ω，选择能够尽量减小误差的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上，如图所示。

（1）根据各点表示的数据描出I－U图线，由此求得该电阻的阻值R x为____Ω（保留两位有效数字）；（2）画出此实验的电路原理图。

6、（2分）把一个量程为6mA的电流表改装成欧姆表，如图所示。

电源电动势为3V。

a、b端分别为黑、红表笔。

测电流表的3mA刻度处对应的电阻刻度值为____Ω。

7、（2分）如图所示为用电压表和电流表测电阻的一种连接方法, R x为待电阻, 如果的读数是4.50V, 的读数是12.0mA, 电压表的电阻是1.50kΩ, 那么R x 的精确值是________Ω.8、（2分）欲测一个额定电压为5V的小电珠的额定功率(约为0.25W)，备有下列器材：(A)电压表（量程0~3V，内阻2kΩ）(B)电压表（量程0~6V，内阻4 kΩ）(C)电流表（量程0~50mA，内阻20 Ω）(D)电流表（量程0~0.6A，内阻0.01 Ω）(E)滑动变阻器（阻值0~20 Ω，额定电流1A）(F)电池组（电动势12V，内阻较小）(G)电键及导线应选用的实验器材有________________在下面方框中画出测量的电路图.9、（2分）用伏安法测电阻的实验中，按实验要求选用的电压表的最小分度为0．1V，电流表的最小分度为0．02A．某学生记录的各组数据如下表所示。

电阻的测量专题1．基本方法：伏安法 1．（07年山东高考）检测一个称值为5Ω的滑动变阻器。

可供便用的器材如下：A ．待测滑动变阻器Rx ，全电阻约5ΩB ．电流表A 1，量程0.6A ，内阻0.6ΩC ．电流表A 2，量程3A ，内阻约0.12ΩD ．电压表V 1，量程15V ，内阻约15kΩE ．电压表V 2，量程3V ，内阻约为3kΩF ．滑动变阻器R ，全电阻约20ΩG ．直流电源E ，电动势3V ，内阻不计 H ．游标卡尺 I ．毫米刻度尺 J ．电键S 、导线若干（1）用伏安法测定Rx 的全电阻值，所选电流表为________（填“A 1或A 2”），所选电压表为____________（填“V 1”或“V 2”）。

（2）画出测量电路的原理图。

2．某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其内阻，实验室提供下列可选用器材：图20-25①所提供的电流表中，应选用 (填写字母代号).②为了尽量减小误差，要求测量多组数据，试在图20-25中画出符合要求的实验电路图(其中电源和电键及其连线已画出). 3．（2000年全国高考）从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据.（1）在虚线方框中画出电路图，标明所用器材的代号.（2）若选测量数据中的一组来计算r 1，则所用的表达式为r 1＝________，式中各符号的=10 k，作保护电阻用甲 乙意义是：_______________________.4．有一内阻未知（约25kΩ ~ 35kΩ）、量程未知（约25V ~ 35V ），共有30个均匀小格的直流电压表V ．（1）用多用表的欧姆档测量其内阻，多用表刻度盘上电阻刻度中间值为20．实验时应将选择开关拨至倍率“×_______”，多用表的红表笔与电压表V 的（“正”或“负”）的接线柱相连。

（2）若在实验过程中测得该电压表内阻为30kΩ，为了测出电压表的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．标准电压表V 1 （量程3V ，内阻3KΩ） 电流表A （量程0~3A ，内阻未知） 滑动变阻器R （总阻值1kΩ）稳压电源E （30V ，内阻不能忽略） 电键、导线若干①在右边方框中画出实验电路图 ②选用记录数据中任一组，写出计算量程的表达式U m = ______________．式中各字母的意义是：_________________________________．5．用已调到直流电压量程10V 挡的多用电表V 1，来尽可能精确地测出量程为3V 的电压表V 2的内阻R 2V 。

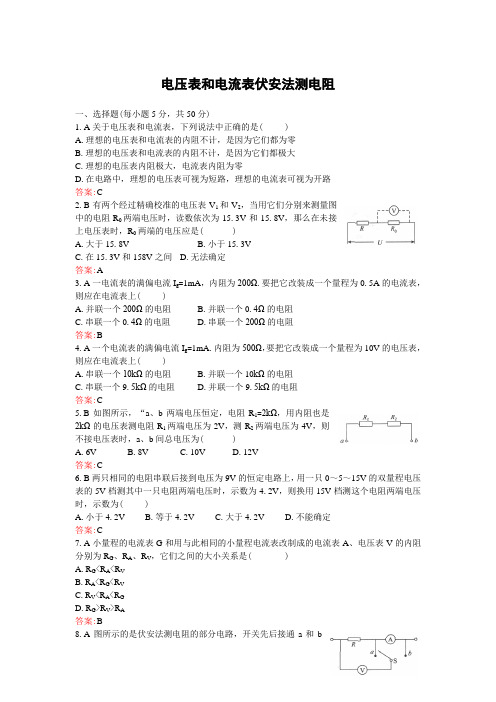

电压表和电流表伏安法测电阻一、选择题(每小题5分，共50分)1.A关于电压表和电流表，下列说法中正确的是( )A.理想的电压表和电流表的内阻不计，是因为它们都为零B.理想的电压表和电流表的内阻不计，是因为它们都极大C.理想的电压表内阻极大，电流表内阻为零D.在电路中，理想的电压表可视为短路，理想的电流表可视为开路答案:C2.B有两个经过精确校准的电压表V1和V2，当用它们分别来测量图中的电阻R0两端电压时，读数依次为15.3V和15.8V，那么在未接上电压表时，R0两端的电压应是( )A.大于15.8VB.小于15.3VC.在15.3V和158V之间D.无法确定答案:A3.A一电流表的满偏电流I g=1mA，内阻为200Ω.要把它改装成一个量程为0.5A的电流表，则应在电流表上( )A.并联一个200Ω的电阻B.并联一个0.4Ω的电阻C.串联一个0.4Ω的电阻D.串联一个200Ω的电阻答案:B4.A一个电流表的满偏电流I g=1mA.内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上( )A.串联一个10kΩ的电阻B.并联一个10kΩ的电阻C.串联一个9.5kΩ的电阻D.并联一个9.5kΩ的电阻答案:C5.B如图所示，“a、b两端电压恒定，电阻R1=2kΩ，用内阻也是2kΩ的电压表测电阻R1两端电压为2V，测R2两端电压为4V，则不接电压表时，a、b间总电压为( )A.6VB.8VC.10VD.12V答案:C6.B两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为( )A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定答案:C7.A小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分别为R G、R A、R V，它们之间的大小关系是( )A.R G<R A<R VB.R A<R G<R VC.R V<R A<R GD.R G>R V>R A答案:B8.A图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么( )A .若电压表示数有显著变化，测量R 的值时，S 应接aB .若电压表示数有显著变化，测量R 的值时，S 应接bC .若电流表示数有显著变化，测量R 的值时，S 应接aD .若电流表示数有显著变化，测量R 的值时，S 应接b答案:AD9.B 一个电压表由电流表G 与电阻R 串联而成，若在使用中发现电压表读数总比正确值稍小一些，采用哪种方法可以改进( )A .在R 上串联一个比R 小得多的电阻B .在R 上串联一个比R 大得多的电阻C .在R 上并联一个比R 小得多的电阻D .在R 上并联一个比R 大得多的电阻答案:D10.B 关于小量程电流表G 改装成电压表或电流表后，因为G 表原来内阻的大小，对电路进行测量时所产生误差的影响，正确的是( )A .G 表的内阻越大，改装成的电压表在测量时产生的误差就越大B .G 表的内阻越大，改装成的电流表在测量时产生的误差就越大C .G 表的内阻大小对改装成的电压表和电流表在测量时产生的误差没有影响D .G 表的内阻越大，对改装成的电压表和电流表在测量中的误差就越小答案:B二、填空题(每空4分，共28分)11.A 一小量程电流表的内阻是1kΩ，满偏电流是100μA ，现把它改装成量程为3V 的电压表，分压电阻为______；若把它改装成量程为1A 的电流表，分流电阻为______ 答案:29k Ω;0.1Ω12.B 如图所示是一个双量程电压表，表头是一个内阻为R g =500Ω，满偏电流为1mA 的毫安表，表盘刻度分为100个刻度.现接成量程分别为10V 和100V 的两个量程，则所串联的电阻R 1=______，此时刻度盘每个刻度表示______V ，所串联的电阻R 2=______答案:9500Ω;0.1;90000Ω13.B 已知电流表的内阻约为0.1Ω，电压表内阻约为10kΩ，若待测电阻约为5Ω，用伏安法测其电阻，应采用电流表______接法若待测电阻约为500Ω，用伏安法测其电阻时，应采用电流表______法答案:外，内(点拨:当V A x R R R >时，被测电阻属于大值电阻，应采用电流表内接法；若V A x R R R <，则被测电阻属于小值电阻，应采用电流表外接法)三、计算题(每小题11分，共22分)14.B 如图所示的电路中，电流表G 的内阻R g =900Ω，A 、B 间电压恒定，若把电路由图(a )变成图(b )的形式，电路总电阻不变，只是通过电流表的电流变为原来的101，则R 1、R 2分别为多少? 答案:由题意可知，电路总电阻不变，故电路总电流也不变，而(b )中流过电流表的电流只有a 中的101，所以R 1的电阻只有电流表内阻的1／9，即Ω==100R 91R G 1R 1与电流表并联以后的总电阻为Ω=Ω+⨯90100900100900.又因为电路总电阻不变，所以90Ω+R 2=900Ω得R 2=810Ω.15.C 如图所示，用伏安法测电阻R x 时，MN 接在恒定电压上，当S接a 点时电压表示数为10V ,电流表示数为0.2A ；当S 接b 点时，电压表示数为12V ，电流表示数为0.15A ，求:(1)为了较准确地测定R x ，S 应接在哪一点?(2)求R x 的真实值答案:(1)当S 分别接a 、b 时，由于电流表示数变化较大，说明电压表内阻对测量的影响较大，故S 应接在b 点(2)由题意可知，当S 接a 时，电流表上的电压为2V ，流过电流表的电流为0.2A .据I U R =，可得电流表的内阻Ω==102A.02V R A 当S 接b 时，又因为当S 接b 时，所测得的是被测电阻与电流表电阻之和，故R 直=R 测-R A =80Ω-10Ω=70Ω。

测量电阻的多种方法姓名：___________班级：___________一、实验题1．（惠斯通电桥法测电阻）某实验小组为了较准确测量阻值约为20Ω的电阻R x，实验室提供的器材有：A．待测定值电阻R x：阻值约20ΩB．定值电阻R1：阻值30ΩC．定值电阻R2：阻值20ΩD．电流表G：量程3mA，0刻度在表盘中央，内阻约50ΩE.电阻箱R3：最大阻值999.99ΩF.直流电源E，电动势1,5V，内阻很小G．滑动变阻器R2(20Ω，0.2A)H.单刀单掷开关S，导线等该小组设计的实验电路图如图，连接好电路，并进行下列操作．（1）闭合开关，调节滑动变阻器，使电流表示数适当．（2）若灵敏电流计G中的电流由C流向D再调节电阻箱R3，使电阻箱R3的阻值________（选填“增大”或“减小”），直到G中的电流为________(填“满偏”、“半偏”或“0”)．（3）读出电阻箱连入电路的电阻R3，计算出R x．用R1、R2、R3表示R x的表达式为R x=_______2．（安安法测电阻）为测定阻值约为200Ω电阻R x的阻值，实验室提供如下器材：电池组E：电动势3V，内阻不计；电流表A1：量程0～15mA，内阻约为100Ω；电流表A2：量程0～300μA，内阻为1000Ω滑动变阻器R1：阻值范围0～20Ω，额定电流2A电阻箱R2：阻值范围0～9999Ω，额定电流1A；开关S、导线若干。

实验中要求准确地测量R x的阻值，请回答下列问题（1）为了测量待测电阻两端电压，可以将电流表__________（填写器材代号）与电阻箱串联改装成量程为3V电压表，此时电阻箱阻值应调至__________Ω；（2）正确选取器材，在图甲方框内画出测量R x阻值的电路图，并在图中标明所选器材的符号_______；（3）调节滑动变阻器R1，两表的示数如图乙所示，可读出电流表A1的示数是__________mA，电流表A2的示数是__________μA，则待测电阻R x的阻值是__________Ω（计算结果保留三位有效数字）。

专题21 特殊法测电阻考点解读题型一单安法测电阻1．小潭同学做测量电阻实验时，设计了图的电路，用来测量接入1、2两点间导体的电阻，已知电源电压为6V。

（1）将1、2两点直接连接，电流表示数刚好达到最大测量值，则电阻R为________Ω；（2）把待测电阻Rx接入1、2两点之间，此时电流表读数为0.2A，则Rx的阻值是______Ω。

【答案】10 20【解析】（1）[1]用导线连接1、2两点，电流表量程为00.6A，电流表示数刚好达到最大测量值即为0.6A，则电阻R为R=UI=6V0.6A=10Ω（2）[2]把待测电阻R x接入1、2两点之间，此时电流表读数为0.2A，由欧姆定律和电阻的串联，则对点训练R x ='U I R =6V 0.2A10Ω=20Ω 2．学习了欧姆定律之后，老师请同学设计一个测未知电阻Rx 的电路，其中一个同学设计的电路如图所示，R 0为已知阻值的电阻，当S 闭合，S 1断开时，电流表读数为I ；当S 、S 1都闭合时，电流表读数为I 1（1）请写出R x 的表达式；（2）请任选器材，设计一种不同于该组同学设计的测量电路，画出电路图；（3）比较两个电路图，说一说你设计的电路图的优缺点。

【答案】（1）0111x R R I =-；（2）；（3）起到了保护电路的作用，并且可以多测几次取平均值【解析】（1）由题意得电源电压U =IR 0当S ，S 1都闭合时，Rx 与R 0并联，通过Rx 的电流为I x =I 1I因此x x 0x 1U I R R I I I ==- （2）该电路图只能测一次R x 的值，并且没有对电路加以保护，可以选用伏安法测电阻，如图（3）优点：选用伏安法测电阻可以多次测量求平均值，从而减小实验误差。

缺点：外接法测电阻测得的电压准确，电流偏大，计算得到的电阻值偏小，存在系统误差。

3．小明同学设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为6V ，五个定值电阻R 分别为：5Ω、10Ω、15Ω、20Ω及25Ω，标有“R M 1A”的滑动变阻器最大阻值R M标识不清，还有符合测量要求的电压表和电流表各1只，开关1只，导线若干。

15・3“‘伏安法'测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中，有关滑动变阻器的说法不正确的是（）A. 改变待测电阻两端的电压B. 改变待测电阻中的电流C. 为了使电流表能选用小量程而使测量结果更准确D. 保护电路中的电路元件2•在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏C.电流表示数为零，电压表有示数B. 电流表和电源损坏，电压表示数为零 D.电流表损坏，电压表有示数3•在用伏安法测电阻实验中，王力同学不小心将、关后,会发生的现象是（）A. 电流表烧坏B. 电压表烧坏C. 电源烧坏D. 电压表示数等于电源电压两表位置接反，如图所示，已知两表量程合适，则闭合开 4•如图所示的四个电路中，电源电压保持不变，R 。

为已知阻值的定值电阻，不能测出未知电阻Rx 阻值的电路是（）5•如图所示是某同学测电阻的实验电路。

闭合开关，观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是（）A. 滑动变阻器短路B. 滑动变阻器连入电路中的阻值较大C. 定值电阻开路D. 定值电阻的阻值较大6•要测量一个阻值约为600Q 的电阻R x ，提供的器材有：干电池两节、学生用电压表（量程为0-3V 、0-15V ）、学生用电流表（量程为0-0.6A 、0-3A ）、滑动变阻器（10Q2A ）和电阻箱R 0（0-999905A ）各一个，开关、导线若干•下列四个设计方案中，能测出R x阻值的最合理的方案是（）,要测这个电阻中的电流和两端的电压,电流表、电 A. 0〜0.6A,0〜B. 0〜0.6A,0〜小红所U/V 0.6 0.7 0.8 0.9 1.0 1.1 I/A 0.18 0.210.250.270.300.33压表选择的量程应为（）C. 0〜3A,0〜3VD.0〜3A,0〜15V8•王丽同学在做“测量小灯泡的电阻"的实验中时，所连接的电路图如图所示，当闭合开关后（）——'I IA.电压表烧坏B.电流表烧坏 C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零 9•小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和10. 如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是（）@|NT V TA.电流表烧坏B.电压表烧坏C.两表都烧坏D.灯泡不亮7.一个20Q 的电阻，接在由4节电流表的读数，根据表格中记录的数据分析，A.测量值等于电阻的实际阻值C.测量值大于电阻的实际阻值二、填空题B. 测量值小于电阻的实际阻值 D. 以上三种情况都有可能11. 下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）2甘IA.电阻跟温度的关系B.小灯泡的电功率C.电流跟电压的关系D.小灯泡的电阻12. 某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0,测量 13. 在“测量小灯泡电阻"实验中，小明同学用一只标有“3.8V"字样的小灯泡做实验，正确连接电路后，闭合 开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V ，原因可能是（）A.小灯泡出现了短路B.小灯泡出现了断路C.选取的滑动变阻器阻值太小D.电源电压太低14. 用"伏安法测电阻"实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）15. 在测量小灯泡电阻试验中，（能/不能）求平均值，因为，测量定值电阻试验中（能/不能）求平均值，原因。

专题二：多种方法测电阻【典型例题】1.（多选）在测量未知电阻R x 的实验中，提供的实验器材有：电源（电源两端电压不变且未知）、电流表、电压表、滑动变阻器、阻值已知的定值电阻R 0等。

同学们设计了如图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻R x 阻值的是2. （2020西城二模）小龙想利用一块电压表和阻值已知的电阻R 0测量电阻R x 的阻值。

小龙选择了满足实验要求的器材，连接了如图所示的实验电路。

当闭合开关S 和S 1时，电压表测量电阻R x 两端的电压U 1；闭合开关S 和S 2时，电压表测量电源两端的电压U 2。

请你用U 1、U 2和R 0写出R x 的表达式，R x ＝ 。

3.（2020中考30）如图甲所示是测量未知电阻R x 的实验电路，电源两端电压不变，定值电阻 R 0=30Ω。

请补充完成主要实验步骤，并进行数据处理。

（1）实验步骤①只闭合开关S 、S 1，读出并记录电流表示数I 1。

② ，读出并记录电流表示数I 2（如图乙所示）。

③计算R x 的阻值。

（2）数据记录与处理（请你补充完整表中①②位置的数据，已知定值电阻R 0=30Ω）4. 小龙想利用一块电压表和阻值已知的电阻R 0测量电阻R x的阻值。

小龙选择了满足实验要求的器材，并连接了部分实验电路，如图所示。

小龙设计的实验电路的要求是：只闭合开关S 和S 1时，电压表测量的是电阻R 0两端的电压U 1；只闭合开关S 和S 2时，电压表测量的是电源两端的电压U 2。

（1）请你根据小龙的设计要求只添加一根导线．．．．．．．完成如图所示的实验电路的连接；（2）请你用U 1、U 2和R 0表示出R x ，R x = 。

R x R 0S 2 S 1SS P V ASR 0 R x R 0 S 1 R xR 0S 1AS S B V A5.晓亮利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器材，并连接了部分实验电路，如右图所示。

测电阻1、用伏安法测量一定值电阻，实验器材如下：(A)待测量电阻Rx(约30kΩ，1W)；(B)直流电流表(量程0～500μA，内阻约300Ω)；(C)直流电压表(量程0～15V，内阻约30kΩ)；(D)直流稳压电源(输出电压20V)；(E)滑动变阻器(0～2kΩ，0.3A)；(F)开关、导线等。

2．用伏安法测金属电阻Rx(约为5 Ω)的值，已知电流表内阻为1 Ω，量程约为0.6 A，电压表内阻为几千欧，量程约为3 V，电源电动势为9 V，滑动变阻器的阻值为0～6 Ω，额定电流为5 A，试画出测量Rx的原理图．（若其他条件不变，滑动变阻器改为0～20Ω）3：欲用伏安法测定一段阻值约为5Ω左右的电阻，要求测量结果尽量准确现备有以下器材：A、电池组（3V，内阻1Ω)B、电流表（0—3A，内阻0.0125Ω）C、电流表（0—0.6A，内阻0.125Ω）D、电压表（0—3V，内阻3KΩ）E、电压表（0—15V，内阻15KΩ）F、滑动变阻器（0—20Ω，额定电流1A）G、滑动变阻器（0—2000Ω，额定电流0.3A）H、电键、导线⑴上述器材中应选用（填各器材字母代号）⑵实验电路应采用电流表接法⑶为使通过待测金属导线的电流强度能在0—0.5A范围内改变,请按要求画出测量待测金属导线电阻Rx的电路图4、用伏安法测量定值电阻的阻值，备用器材如下：待测电阻Rx (阻值约为25KΩ)电流表A1 (量程100μA，内阻约为2KΩ)电流表A2 (量程500μA，内阻约为300Ω)电路表A3 （量程3mA，内阻约为20Ω）电压表V1 (量程10V，内阻约为100 kΩ)电压表V2 (量程50V，内阻约为500 kΩ)电源E (电动势15V，允许通过的最大电流1A)滑动变阻器R (最大阻值3 kΩ)电键S，导线若干为了尽量减小实验误差，要求测多组数据。

(1)电流表应选_________，电压表应选__________。

(2)画出实验电路图。

多种方法测电阻专题一、伏安法 二、双伏法1.为了测定额定电压为2.5V 小灯泡正常发光时灯丝的电阻，小明同学设计了如图19所示的实验电路，图中R 0为已知阻值的定值电阻。

（1）闭合开关，发现小灯泡不亮，电压表V 1无示数，V 2有示数，若电路中只有一处故障，则电路的故障可能是 。

（2）排除故障后，再闭合开关，看到小灯泡发光很暗，要想测出小灯泡正常发光时灯丝的电阻，应把滑动变阻器的滑片P 向 端移动（填“左”或“右”），使电压表V 1的示数U 1＝2.5V 。

若此时电压表V 2的示数为U 2，则小灯泡正常发光时灯丝电阻的测量值R l ＝ （用测量量和已知量的符号表示）。

三、单伏法1.（2012北京中考）小明利用电压表和阻值为0R 的定值电阻，测量额定电压为2.5V 的小灯泡L 正常发光时的电阻L R 。

他选择了满足实验要求的实验器材，并连接了部分实验电路，如图15所示。

（1）为了测量出L R 的阻值，请只添加两条导线完成图15所示的实验电路的连接；（2）请把小明的实验步骤补充完整：①断开开关2S ，闭合开关1S 、3S ，移动滑动变阻器的滑片P ，使 ；保持滑动变阻器的滑片位置不变，断开开关3S ，闭合开关2S ，记录电压表的示数为U ；②请用0R 及实验数据表示出L R 、L R = 。

2.（2013门头沟一模）实验桌上提供了电压表一块，已知阻值的定值电阻R 0一只，滑动变阻器一个，电源一个，开关一个，导线若干。

小英用提供的器材测量2.5V 小灯泡正常发光时的电功率。

她连接的实验电路如图16所示。

请你完成下列实验步骤。

（1）闭合开关，移动滑动变阻器的滑片使 电压表示数为2.5V 。

（2）断开开关， ，保持滑动变阻器的滑片位置不动，闭合开关，读出电压表示数为U 0。

（3）小灯泡正常发光时的电功率表达式是：P L = 。

3.（2013密云一模）小磊利用电压表、电阻箱、已知电源两端电压为U 且不变的电源、开关及导线，测量电阻R x 的阻值，实验步骤如下：（1）电压表指针调零，断开开关S ，连接实验电路如图所示。
