杆曲线方程。
铰链四杆机构连杆上的一点最多只能精确 地通过规定轨迹上选定的９个点。解析法设 计轨迹生成机构时，需用数值方法联立求解 ９个非线性方程，计算量大，但设计结果较 精确。
参阅：
“机械原理”（邹慧君等主编）中“§3-6轨迹机 构的设计” “机械原理（第六版）”（孙桓等主编）中“§84平面四杆机构的设计” “机械原理教程”（申永胜主编）中“2.5.5轨迹生 成机构的设计” “机械设计——机器和机构设计”（诺顿著）中 “第5章 连杆机构综合的解析法”。
连杆曲线图谱，便于设计者查阅。
J.A. Hrones和G.L. Nelson (H & N)的四杆机
构连杆曲线图谱包括约7000条连杆曲
线。
书中摘取的一页
4、轨迹生成机构的设计——实验法 简介 例4-15
连杆轨迹输出——轨迹生成机构的
设计简介（自学P103-104）
4-6 平面多杆机构 (linkages of more than four bars)简介
工程设计中，常采用简便、实用的图解
法或实验法（如借助连杆曲线图谱）设计轨
迹生成机构。 图解法参阅“机械原理（第六版）”（孙桓 等主编）中“3.3按预定的轨迹设计四杆机构”。
3、连杆曲线图谱(the atlas of fourbar coupler curves)
为方便轨迹生成机构的设计和分析， 研究人员将不同相对尺寸的四杆机构、连 杆上不同点的连杆曲线编撰汇集，生成
第4章 平面连杆 机构
第4章 平面连杆机构
4-1 平面连杆机构的特点和应用 4-2 平面连杆机构的类型和演化 4-3 平面连杆机构运动特性分析 4-4 平面连杆机构传力特性分析 4-5 平面连杆机构运动设计 4-6 平面多杆机构简介
4-5-6 轨迹生成机构实验法设计简介
如果连杆机构主要利用某些点的特殊 运动轨迹进行工作，就须按设定的运动轨 迹设计连杆机构。 一般是利用做平面复合运动的连杆上 某些点的轨迹曲线完成工作。
1、连杆曲线(coupler-curve)
连杆上点的运动轨迹曲线统称连杆曲
线。
连杆上点的轨迹曲线复杂多样，是不规则
封闭曲线。
一些看似不封闭 的连杆曲线 平行双曲柄机构 的连杆曲线
连杆曲线的多样性
连杆曲线的形状取决于各构件的相对
长度和描点在连杆上的位置。连杆上不同
的点描绘不同形状的连杆曲线，可用于生成 非常有用的轨迹运动。
多杆机构按构件数可分为五杆机构、 六杆机构、八杆机构等，按自由度数可分 为单自由度机构（如六杆机构、八杆机构、 十杆机构等）、多自由度机构（如五杆两自 由度机构、七杆两自由度机构、八杆三自由 度机构等）。
目前应用较多的是六杆机构：瓦特型、斯 蒂芬森型。
多杆机构尺度参数较多，运动要求较复 杂，因而分析和设计都较困难。 多杆机构的分析和设计方法与四杆机构 无本质不同，如习题3-14、3-15中六杆机构。 但需针对具体问题灵活运用。
平面四杆机构是最简单的平面连杆机 构，五杆及五杆以上的机构统称平面多
杆机构。
考虑到机构简化的必要性和重要
性，应尽量采用四杆机构解决问题。但有时
四杆机构不能很好地满足生产实际所需的多 方面设计要求。
1、多杆机构实现从动件有停歇的运动
G
具有2次停歇运动的六杆机构
2、多杆机构生成直线运动
参阅：
教材P105； “机械设计—机器和机构设计”（诺顿著）中 “3.8直线机构”。
Coupler Curves
连杆曲线相关内容，参阅“机械设计—— 机器和机构设计（原书第２版）”（诺顿著） 中“3.6连杆曲线”、“3.7同源机构”、“3.8直线机 构”。
2、连杆曲线方程(coupler-curve equations)
连杆曲线即连杆上点的轨迹可采用代 数方程（点学分析参阅“机械设 计——机器和机构设计”（诺顿著）中“2.13多 于四杆的连杆机构”、“4.8.2六杆机构”。
多杆机构设计方法参阅： “机械设计——机器和机构设计”（诺顿著） 中“3.5急回机构”、“3.7同源机构”、“3.8直线 机构”、“3.9停歇机构”； “机械原理”（邹慧君等主编）中“§3-7多杆机 构的设计和应用”。
3、多杆机构改变从动件运动特性
插齿机主传动机构
牛头刨床
筛料机构
4、多杆机构获得较大的机械增益
肘节机构
手动冲床
5、多杆机构扩大执行构件的行程
钢料推送装置
6、多杆机构使执行构件的行程可调
无级变速器主传动机构
7、多杆机构实现特定要求平面导引
石料锯切机十杆机构
传送机构
平行夹持机构
连杆机械手

合集下载

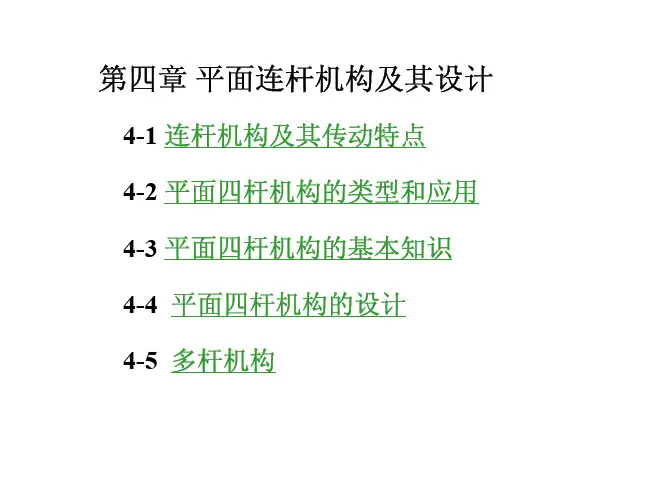

《机械原理》第四章 平面连杆机构及其设计
