洞库金属油罐施工技术分析与探讨

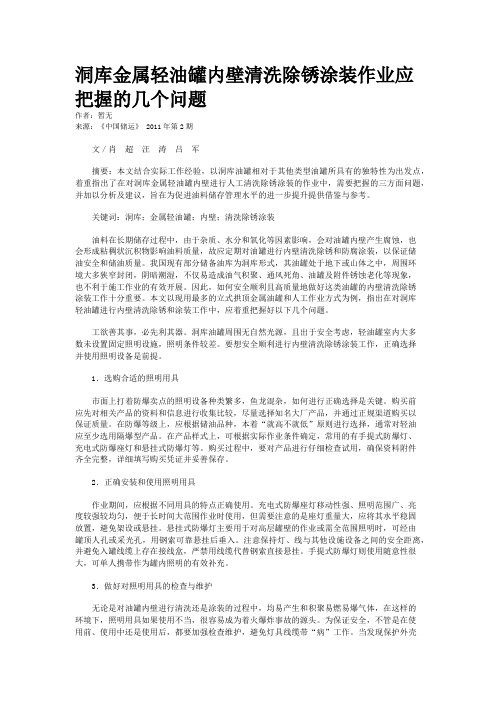

洞库金属轻油罐内壁清洗除锈涂装作业应把握的几个问题作者：暂无来源：《中国储运》 2011年第2期文／肖超汪涛吕军摘要：本文结合实际工作经验，以洞库油罐相对于其他类型油罐所具有的独特性为出发点，着重指出了在对洞库金属轻油罐内壁进行人工清洗除锈涂装的作业中，需要把握的三方面问题，并加以分析及建议，旨在为促进油料储存管理水平的进一步提升提供借鉴与参考。

关键词：洞库；金属轻油罐；内壁；清洗除锈涂装油料在长期储存过程中，由于杂质、水分和氧化等因素影响，会对油罐内壁产生腐蚀，也会形成粘稠状沉积物影响油料质量，故应定期对油罐进行内壁清洗除锈和防腐涂装，以保证储油安全和储油质量。

我国现有部分储备油库为洞库形式，其油罐处于地下或山体之中，周围环境大多狭窄封闭，阴暗潮湿，不仅易造成油气积聚、通风死角、油罐及附件锈蚀老化等现象，也不利于施工作业的有效开展。

因此，如何安全顺利且高质量地做好这类油罐的内壁清洗除锈涂装工作十分重要。

本文以现用最多的立式拱顶金属油罐和人工作业方式为例，指出在对洞库轻油罐进行内壁清洗除锈和涂装工作中，应着重把握好以下几个问题。

工欲善其事，必先利其器。

洞库油罐周围无自然光源，且出于安全考虑，轻油罐室内大多数未设置固定照明设施，照明条件较差。

要想安全顺利进行内壁清洗除锈涂装工作，正确选择并使用照明设备是前提。

1．选购合适的照明用具市面上打着防爆卖点的照明设备种类繁多，鱼龙混杂，如何进行正确选择是关键。

购买前应先对相关产品的资料和信息进行收集比较，尽量选择知名大厂产品，并通过正规渠道购买以保证质量。

在防爆等级上，应根据储油品种，本着“就高不就低”原则进行选择，通常对轻油应至少选用隔爆型产品。

在产品样式上，可根据实际作业条件确定，常用的有手提式防爆灯、充电式防爆座灯和悬挂式防爆灯等。

购买过程中，要对产品进行仔细检查试用，确保资料附件齐全完整，详细填写购买凭证并妥善保存。

2．正确安装和使用照明用具作业期间，应根据不同用具的特点正确使用。

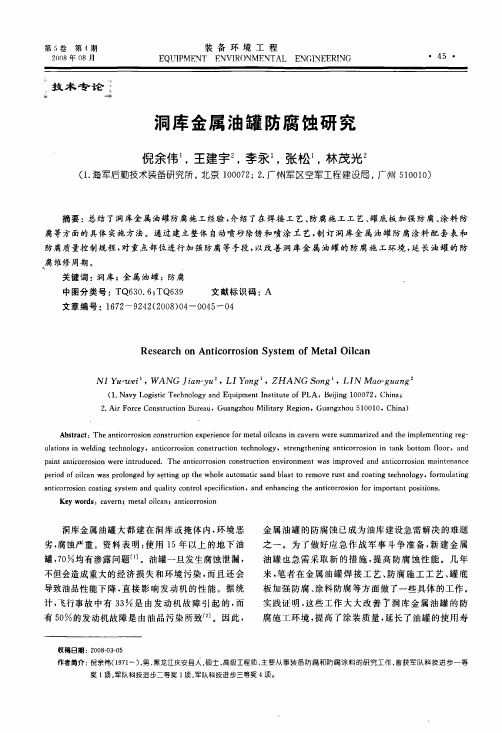

第5卷第4期2008年08月装备环境工程EQ I J I PM FN T FN V I Rr)N M FN T A I。

E N G I N E E R I N G。

45。

#一一§一技术专论i盆硒洞库金属油罐防腐蚀研究倪余伟1，王建宇2，李永1，张松1，林茂光2(1．海军后勤技术装备研究所，北京100072；2．广州军区空军工程建设局，广州510010)摘要：总结了洞库金属油罐防腐施工经验，介绍了在焊接工艺、防腐施工工艺、罐底板加强防腐、涂料防腐等方面的具体实施方法。

通过建立整体自动喷砂除锈和喷涂i艺，制订洞库金属油罐防腐涂料配套表和防腐质量控制规程，对重点部位进行加强防腐等手段，以改善洞库金属油罐的防腐施工环境，延长油罐的防腐维修周期。

关键词：洞库；金属油罐；防腐中图分类号：T Q630．6；T Q639文献标识码：A文章编号：1672—9242(2008)04一0045—04R es ear ch on A nt i c or r os i on Syst e m of M et al O订c anN J Y k一硼gi l，W rA N G-厂i口”一y“2，L J Y r0咒91，Z H A N G So，z91，L J N^玎no—g““以g2(1．N avy I，ogi st i c Tec hn0109y and E qui pm ent I ns t i t ut e of PL A，B e巧i ng100072，【：hi n a；2．A i r For ce C ons t r uct i on B ur eau，G uan gzhou M i l i t a r y R egi on，G uangzhou510010，C h i na)A bs t r ac t：The an t i co r r o si on co nst r u ct i on ex pe“enc e f or m et al oi l c ans i n ca v er n w er e s um m ar i zed and t he i m pl em e n t i n g re g—ul at i ons i n w el di ng t e ch nol ogy，ant i c or r os i on co nst r u ct i on t ec hnol ogy，s t r engt he ni ng an t i c or r os i on i n t a nk bo t t o m f l oor，and pai nt ant i cor r osi on w er e i nt r od uced．T h e an t i co r r o si on con st r uct i o nen vi r o nm en t w a s i m p r ov e d and an t i co r r o si on m ai nt ena n c e per i od of oi l can w a s prol o ng e d by sPt t i n g up t he w hol e a ut om at i c s and bl as t t o r em ove r us t and co at i ng t e chnol ogy，form uI at i ng ant i cor r osi on coa t i ng s ys t em and qual i t y con t r ol spe ci f i ca t i on，and e n ha n c i ng t he an t i c or r os i on f or i m por t a nt posi t i o ns．K e y w or ds：ca ver n；m et al oi l can；ant i cor r osi on洞库金属油罐大都建在洞库或掩体内，环境恶劣，腐蚀严重。

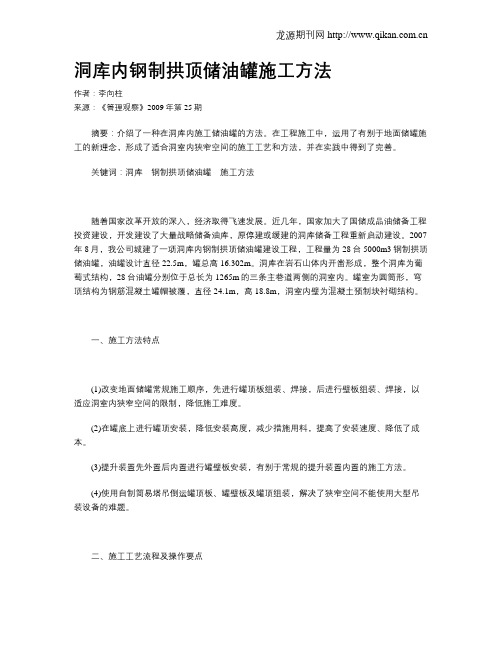

洞库内钢制拱顶储油罐施工方法作者：李向柱来源：《管理观察》2009年第25期摘要：介绍了一种在洞库内施工储油罐的方法。

在工程施工中，运用了有别于地面储罐施工的新理念，形成了适合洞室内狭窄空间的施工工艺和方法，并在实践中得到了完善。

关键词：洞库钢制拱顶储油罐施工方法随着国家改革开放的深入，经济取得飞速发展。

近几年，国家加大了国储成品油储备工程投资建设，开发建设了大量战略储备油库，原停建或缓建的洞库储备工程重新启动建设。

2007年8月，我公司城建了一项洞库内钢制拱顶储油罐建设工程，工程量为28台5000m3钢制拱顶储油罐，油罐设计直径22.5m，罐总高16.302m。

洞库在岩石山体内开凿形成，整个洞库为葡萄式结构，28台油罐分别位于总长为1265m的三条主巷道两侧的洞室内。

罐室为圆筒形，穹顶结构为钢筋混凝土罐帽被覆，直径24.1m，高18.8m，洞室内壁为混凝土预制块衬砌结构。

一、施工方法特点(1)改变地面储罐常规施工顺序，先进行罐顶板组装、焊接，后进行壁板组装、焊接，以适应洞室内狭窄空间的限制，降低施工难度。

(2)在罐底上进行罐顶安装，降低安装高度，减少措施用料，提高了安装速度、降低了成本。

(3)提升装置先外置后内置进行罐壁板安装，有别于常规的提升装置内置的施工方法。

(4)使用自制简易塔吊倒运罐顶板、罐壁板及罐顶组装，解决了狭窄空间不能使用大型吊装设备的难题。

二、施工工艺流程及操作要点(1)工艺流程。

罐底板铺装、焊接—简易塔吊安装—倒运壁板、罐顶板—罐顶组装、焊接—外置提升装置安装—拆除简易塔吊—第二节壁板组装、焊接—拆除外置提升装置罐内安装—其余各节壁板组装、焊接。

(2)操作要点。

提升工艺确定，为减轻劳动强度，采用电动倒链提升。

5000m3储罐单台罐体提升重量为72t，按单台电动倒链负载系数为0.4计算，选用18台10t电动倒链即可。

根据工艺要求，提升装置分二次安装，采取先外置后内置的方法。

抱杆沿罐体均匀布置，见图1。

储油罐防腐蚀施工技术分析发布时间：2022-03-31T05:21:25.784Z 来源：《工程管理前沿》2021年第9月第25期作者：李世镇[导读] 石油属于一种复杂化合物，腐蚀性比较强，所以在对石油存储期间，李世镇中石化胜利油建工程有限公司防腐工程公司摘要：石油属于一种复杂化合物，腐蚀性比较强，所以在对石油存储期间，储油罐经常出现被腐蚀的问题，造成的损失非常大。

为有效规避这类问题，应该深入分析储油罐腐蚀现状，并对成因充分掌握的基础上，科学对防腐蚀施工技术加以利用。

关键词：储油罐；防腐蚀施工技术；应用引言：石油行业是我国的支柱行业，与经济发展有着密切联系。

石油在开采以及存储等环节需要投入大量的物质，尤其是在存储方面，对各个环节有着极高要求。

但是，在对石油存储期间，因为被多种复杂物理化学条件作用，导致储油罐很容易受到腐蚀，很多储油罐在没有达到使用年限便无法使用。

对此，应该加强对防腐蚀施工技术的应用。

1储油罐防腐蚀特征分析依照研究得知，储油罐腐蚀表现出来的特点非常多，种类也存在较强的多样化，总体而言，具体可以体现在两个方面。

（1）针对腐蚀的储油罐而言，大多在储油罐的顶端位置，腐蚀程度具有较强的均衡性，在腐蚀的作用下，储油罐的罐壁位置会变得越来越薄，而这一情况下，储油罐在具体应用期间，实际承压能力要远远低于设计承压能力，最终导致储油罐罐壁有脱落问题件出现。

（2）储油罐的腐蚀性特征显著，如果腐蚀严重，甚至有可能出现罐壁穿孔的问题，对储油罐的安全造成了非常大的威胁，安全性无法得到保证。

2储油罐腐蚀现状及成因2.1 罐底内腐蚀及成因通常，原油的成分要相对复杂，随着储存时间的延长，这些成分便会逐渐静置到罐底，在重力的作用下，原油便会慢慢出现离析的问题，然后在储油罐内形成了很多空间，诸如气相、油相等。

并且，通过分析可以明确，在储油罐的底部，会沉积很多的污水，其中包含了非常多的离子，诸如Na+、Cl－等，最终导致沉积水的电导率很强，严重腐蚀了，使得储油罐底部。

洞库油罐改造工程方案范本一、项目概述洞库油罐改造工程是指将原有开放式的油罐改造成地下洞库式的储油设施，以提高油品储存的安全性和环保性。

洞库油罐改造工程旨在通过改造现有油罐设施，增加油品储存容量，提高系统安全性，并运用更先进的技术设备，对原有油罐进行改造升级，提高设施的功能性和效益。

二、改造工程范围1.液体储罐改建对现有的开放式油罐进行清理、清洗和结构加固，以确保其符合地下油罐的标准要求。

2.加装防腐涂层对油罐表面进行防腐涂层加装，以增加油罐的耐腐蚀能力和使用寿命。

3.加装防漏监测系统在油罐周围加装防漏监测系统，以提高油品储存过程中的安全性和环保性。

4.系统升级升级液位监测系统、防火系统和安全控制系统，以保障油品储存的安全和稳定。

5.设备更新更新现有的泵站、管道、阀门等设备，以提高储油过程中的效率和稳定性。

6.场地整治对油罐周围的场地进行整治，包括清理、操作区划分、消防通道设置等。

三、改造工程流程1.施工准备阶段对原有油罐进行排查和评估，制定改造方案和工程计划，并进行相关手续的办理和备案。

2.设备备料阶段根据改造方案和工程计划，采购所需的设备、材料和工具，并进行相应的检查和验收。

3.施工实施阶段对原有油罐进行清理和结构加固，并进行防腐涂层加装、监测系统安装等工作。

4.设备调试阶段对更新的设备进行调试和验收，以确保其正常运行和安全可靠。

5.系统试运行阶段将更新后的油罐系统进行试运行，检查系统各项功能是否正常，并进行相关数据的采集和分析。

6.竣工验收阶段根据设计要求和标准要求进行竣工验收，并办理相关手续，确保改造工程顺利完工。

四、改造工程的难点1.液体储罐改建的技术难点对现有的开放式油罐进行改建，需要考虑原有结构的加固和改造，以确保在地下储存油品时符合安全标准要求。

2.加装防腐涂层的材料选择对油罐表面进行防腐涂层加装，需要选择适合的材料和工艺，以保证涂层的耐腐蚀能力和使用寿命。

3.防漏监测系统的稳定性在油罐周围加装防漏监测系统，需要考虑系统的稳定性和可靠性，确保在发生泄漏时能够及时报警和处置。

储油罐防腐施工方法及施工质量控制措施分析摘要：现阶段石油化工企业在整个社会发展当中占据着非常重要的地位，并且会对其他领域的发展带来一定程度的影响。

从目前情况看来，石油化工企业生产过程中会应用到各种各样的装置设备，其中不可缺少的就是储油罐，然而部分管理人员受到传统理念和模式的影响比较深，进而无法对其予以足够的重视，这样就会导致后续各种问题的出现。

为此，石油化工企业要根据实际情况来采取科学的储油罐防腐施工方法，从科学的角度对整体施工质量进行控制，这样才能够达到良好的效果。

关键词：储油罐；防腐施工方法；施工质量；控制策略前言：从目前情况看来，储油罐在石油化工企业当中占据着非常重要的地位，其可以在存储和运输当中发挥出良好的作用。

石油自身有着相应的氧化作用，然而储油罐长时间会暴露在外界环境当中，如果工作人员无法采取有效的防腐处理，那么储油罐的性能就会受到影响。

因此，企业要提高对储油罐防腐施工方法的重视程度，严格按照相关要求和规定来开展工作，进而后续工作才能够正常的开展。

一、储油罐防腐施工方法所谓的储油罐，简单的来说就是一种存储石油的容器，工作人员需要在罐体内部和罐体外部开展相应的防腐工作。

工作人员要对储油罐不同部位进行充分的了解，在此基础上选择正确的防腐方法，这样才能够最大程度上节约每一个环节的成本，而且还能够让施工质量得到进一步提高。

（一）手工除锈涂刷储油罐防腐施工处理过程中往往会使用到多种方法，其中不可缺少的就是人工作业方法，这种方法也比较常见。

相关工作人员会用电动或风动砂轮来对储油罐表面进行除锈，在这之后会将防腐涂料采用滚刷和平刷的方式来涂刷到储油罐表面。

手工除锈法与其他方法之间会存在一定程度的差异，前者有着明显的操作灵活特点，并且还能够在多种储油罐防腐作业当中发挥良好的作用，特别是大型设备不方便处理的角落区域。

工作人员还可以采用蘸取方法来涂刷防腐涂料，这样才能够最大程度上避免防腐涂料发生浪费，不过这种方法整体的工作效率比较低，涂刷均匀程度无法达到预期的效果，并且作业人员责任心和技术水平会对防腐质量带来较大程度影响。

油库大型油罐安全分析及改进措施（3）油库大型油罐安全分析及改进措施2）涂料防腐对罐底内防腐覆盖层的基本要求是：遇到存储产品不变质，耐潮，抗渗透，对金属表面有很好的附着性能，抗冲击，抗阴极剥离，易修补，耐老化性能好，耐存储温度。

由于输送过程中油品和管壁的摩擦，流经泵和过滤器等都会产生静电，在管路末端，未被消散的静电进入油罐，在油罐内，油品和油罐接管内壁的摩擦油品之间的相对运动也会产生静电，若采用普通的绝缘覆盖层，其电阻率多在109~1013欧姆之间，阻断原油储运中产生的静电高压，可能会放电击穿油气层，发生事故。

因此，要求使用电阻率在108欧姆以下的防静电涂料。

由于罐底板安装了牺牲阳极，静电可通过阳极导出（因为阳极直接焊在底板上），因此，推荐采用重型玻璃鳞片涂料，该涂料具有优良的抗渗透性、抗冲击性能、良好的粘结力和耐磨性、耐化学介质浸泡、溶剂少、固体含量高、可作厚涂等优点。

若考虑清罐困难，不采用牺牲阳极保护，则推荐以下防腐方案：采用T521聚氨酯防静电涂料作面漆，以炭黑为导电填料的E544环氧防静电涂料作中间漆，以无机富锌T588防静电涂料为底漆。

若只采用无机富锌涂料，则由于锌是两性金属，既能溶于酸，又能溶于碱，即易发生如下发应：因此，以上涂料选择方案可避免富锌涂料过早失效。

3）边缘板的防腐由于罐内的牺牲阳极无法对边缘板的外露部分提供保护，而外露部分所处的环境又很恶劣，所以推荐采用热喷涂铝防腐。

喷涂层可经受典型的高温考验，可有效地隔绝腐蚀介质的渗透，防止钢板在介质中的电化学腐蚀，铝覆盖层还可[FS:PAGE]起到牺牲阳极的作用。

若喷涂其它电位比EF正的金属，则存在形成大阴极小阳极的危险。

普通的涂料防腐应定期进行除锈更新，以上作法虽然一次性投资较高，但可一劳永逸。

澳大利亚的防腐公司的论文通过比较两种典型防腐层的整体寿命和目前的净费用，认为对长寿命设施使用高性能的防腐体系更为经济。

5、罐底板下表面的保护土壤腐蚀储罐基础以砂层和沥青砂为主要构造，罐底板座落在沥青砂面上。

油库储油罐基础及底板施工质量问题分析及解决摘要：石油资源是国家建设及人们日常生产生活中必不可少的资源之一，随着石油需求量的不断扩大，对石油开发、加工及运输工作的开展提出了更为严格的要求。

储油罐是石油存储和运输中必不可少的工具，但是石油本身具有一定的腐蚀性，长期使用储油罐容易使得储油罐的罐壁受到腐蚀。

需要针对储油罐的施工质量问题开展相应的研究，不断提高施工的质量，延长储油罐的使用寿命。

关键词：油库；储油罐；施工质量石油作为国家工业的重要资源，随着需求的持续增长，储存问题也变得越来越重要。

储油罐底板极为敏感，会受到腐蚀，况且腐蚀具有隐蔽性、渐进性。

根据国内外的普查，腐蚀造成的经济损失是非常巨大的，我们应该重点关注储油罐基础及底板施工质量。

一、储油罐的影响因素1.1储油罐周边严密性不好在建造储油罐时，底部的所有侧面都涂有沥青，以实现紧密密封。

否则，雨水或腐蚀性液体很容易渗入储罐底部的周边，造成腐蚀。

1.2忽视除锈钢板在防腐处理过程中，不彻底除锈，使底板与沥青底漆粘结不紧密，油罐在生产后迅速出现沥青绝缘层和钢板脱落现象，沥青防腐绝缘层不起防腐作用。

1.3地下水位高储油罐外壁表面通常覆盖沥青砂垫。

尽管在这种情况下，储油罐的外壁不会与土壤或岩石直接接触，但含盐地下水通过与储油罐外壁接触的毛细管作用而上升，并导致电化学腐蚀[1]。

1.4储油罐沉降不均匀对于不均匀沉降而导致直径较大的大型油罐，储罐下方底部的不均匀通风可能导致电池的氧浓度差异。

氧气含量低的储罐底部中央部分成为氧气浓度低的电池的阳极，使其成为腐蚀性部分。

1.5杂散电流杂散电流是一种漏电情况。

例如铁路收发区和维修间，电流经常从路轨和电焊机等设施泄漏到油罐底部的地面和其他地方。

当电流从槽中抽出时，腐蚀电池的阳极区就会发生在腐蚀损坏的地方。

金属的损耗与电流引起的杂散电流的电量成正比，腐蚀相当严重。

1.6硫酸盐还原菌在储存煤油、柴油、重油等石油的储罐中，罐底水含有厌氧细菌有机物、硫酸盐、HZS和c02组分。

浅谈储油罐防腐的施工方法及施工控制石油储罐是石油企业存储石油和相关石化产品的最主要设备，而储罐的内壁、外壁以及储罐底板的外侧与周围的土壤、大气和罐内的存储物质肯定是要发生直接的接触的，因此，就会不可避免的出现电化学腐蚀、大气腐蚀和土壤腐蚀的现象，严重的情况还会出现存储介质的泄漏和储罐穿孔的问题，造成巨大的经济损失，同时还会对环境造成严重的破坏，因此，储油罐的防腐工作就显得尤为重要了。

本文便对储油罐的腐蚀现状和机理、储油罐防腐工作的主要内容、储油罐喷砂除锈的质量控制工作以及储油罐防腐涂敷作业的施工方法四个方面的内容进行了详细的分析和探讨，从而详细的论述了原油储罐防腐的施工方法和质量控制工作。

标签：储油罐防腐；施工方法；质量控制1 储油罐的腐蚀现状和机理通常情况下，我国储罐防腐工作主要采用两种技术，分别为阴极保护技术和防腐涂层技术。

而所谓的防腐涂层技术就是指储罐金属和腐蚀介质之间添加一层隔离物质，有效的防止这两者的直接接触，作为石油储罐防腐工作的第一道防线，防腐涂层技术的防腐效果也是较为理想的。

当然，防腐涂层也是存在着针孔等缺陷的，而在罐内壁和罐底板外侧等于强腐蚀性介质直接接触的部位，要想更加有效的做好其防腐工作，建议同时采取阴极保护和防腐涂层技术进行联合保护。

在油罐的防腐工作中，防腐的施工质量对于整体的腐蚀控制效果是有着直接的影响的，特别是在采用防腐涂层技术时，涂料的质量可能只有30%的影响，而施工的质量则有着70%的影响，所以，在防腐工程的施工中，我们应严格的遵照相应的规范标准进行各项施工工作，高度的重视施工管理和验收工作，最大限度的保证腐蚀控制的效果，从而提高石油储罐的防腐技术水平。

2 储油罐防腐工作的主要内容2.1 储罐内防腐的主要内容（1）储罐罐壁内表面的防腐和喷砂除锈工作；（2）油罐内部刮蜡板胡托架以及中央排水管支架等附件表面的喷砂除锈工作；（3）储罐内底板上表面和下表面的防腐和喷砂除锈工作；（4）浮顶油罐浮舱内部表面和下表面的防腐和喷砂除锈工作。

地下油库金属油罐施工工法第二工程有限公司重庆分公司秦国立一、前言目前，金属油罐制安施工方法主要有机械正装法、充气项行法和倒装法三种施工方法；其中倒装法是目前国内立式拱顶金属油罐施工中普遍采用的一种方法，而机械正装法和充气项升法因施工难度较大，结构尺寸不容易控制，很少采用。

我单位施工的海军某地下油库，共有七台油罐，其中3000 立方米立式拱顶金属油罐三台，500 立方米立式拱顶金属油罐两台，5台油罐镶嵌在油库中，彼此独立，施工场地狭窄，且洞库只有一个出入口，吊车等大型机械设备无法进场，人工搬运作业量非常大，同时，洞库内通风条件较差，焊接产生的有害气体很难排除洞外，故要增设临时通风装置进行排烟，整个油罐制安难度非常大。

二、工法特点1、施工作业面小，适用于洞内狭窄工作面作业。

由于本油库油罐施工是在土建完成以后进行的，金属油罐罐壁至罐室边缘只有 90cm 距离，作业面小，施工难度大。

2、无需大型吊装机械。

由于是在洞内施工，一些大型吊装机械无法进入现场，从而减少了大量机械费用。

3、采用倒装施工，无需搭设脚手架，可以减少高空作业，施工较为安全。

4、有利于加快工程进度，保证工程质量。

5、可以降低成本，取得很好的经济效益和社会效益。

三、适用范围1、适用于所有立式拱顶金属油罐，不适用于内浮顶油罐。

2、适用于大型化工设备。

如：储气罐、反应塔、吸收塔等类似设备。

四、工艺原理（以 3000m3金属油罐为例）在油罐罐壁圆周均匀布置 10 只3.25m 长φ250钢管立柱，所有立柱支撑连接成整体，支撑牢固、稳定，在每根立柱上各设置一台 10 吨手拉葫芦，并在每圈壁板下部（葫芦提力点）安装 20#槽钢帐圈，以防止起吊时罐体变形，起吊时 10 只手拉葫芦同时用力均速提升，先起吊第一圈壁板（顶圈壁板）与顶板，然后起吊第 2 圈、第 3 圈壁板至底圈壁板吊装结束。

立柱根数的多少主要取决于金属油罐的容量及重量的大小，应适当分布，如立柱根数过少，不便于控制变形，过多则造成浪费。
