接口实验报告之串行接口

课程实验报告实验名称：串行接口专业班级：学号：姓名：同组人员：指导教师：报告日期：实验二1. 实验目的 (3)2. 实验内容 (3)3. 实验原理 (3)4. 程序代码 (6)5. 实验体会 (13)实验二1.实验目的1.熟悉串行接口芯片8251的工作原理2.掌握串行通讯接收/发送程序的设计方法2.实验内容通过对8251芯片的编程，使得实验台上的串行通讯接口（RS232）以查询方式实现信息在双机上的。

具体过程如下：1. 从A电脑键盘上输入一个字符，将其通过A试验箱的8251数据口发送出去，然后通过B试验箱的8251接收该字符，最后在B电脑的屏幕上显示出来。

2.从A试验箱上输入步进电机控制信息（开关信息），通过A试验箱的8251数据口发送到B试验箱的8251数据口，在B试验箱上接收到该信息之后，再用这个信息控制B试验箱上的步进电机的启动停止、转速和旋转方向。

3.实验原理1.8251控制字说明在准备发送数据和接收数据之前必须由CPU把一组控制字装入8251。

控制字分两种：方式指令和工作指令，先装入方式指令，后装入工作指令。

另外，在发送和接收数据时，要检查8251状态字，当状态字报告“发送准备好”/“接收准备好”时，才能进行数据的发送或接收。

2.8251方式指令(端口地址2B9H)3.8251工作指令(端口地址2B9H)4.8251状态字(端口地址2B9H)5.8253控制字（283H）6.8253计数初值（283H）计数初值=时钟频率/（波特率×波特率因子）本实验：脉冲源=1MHz波特率=1200波特率因=16计数初值= 1000000/1200*16=527.程序流程框图4.程序代码Fxc.asm;************************;;*8251串行通讯(自发自收)*;;************************;data segmentio8253a equ 280h ;8253计数0端口地址io8253b equ 283h ;8253控制端口地址io8251a equ 2b8h ;8251数据端口地址io8251b equ 2b9h ;8251控制端口地址mes1 db 'you can play a key on the keybord!',0dh,0ah,24hmes2 dd mes1data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8253b ;设置8253计数器0工作方式mov al,16h ;控制字为00010110Bout dx,almov dx,io8253amov al,52 ;给8253计数器0送初值out dx,almov dx,io8251b ;初始化8251;xor al,al;mov cx,03 ;向8251控制端口送3个0;delay: call out1;loop delaymov al,40h ;向8251控制端口送40H,使其复位call out1mov al,4eh ;设置为1个停止位,8个数据位,波特率因子为16 call out1mov al,27h ;向8251送控制字允许其发送和接收call out1lds dx,mes2 ;显示提示信息mov ah,09int 21hwaiti: mov dx,io8251bin al,dxtest al,01 ;发送是否准备好jz nextmov ah,0bhint 21htest al,0ffh ;检测是否有键盘输入jz nextmov dl,0ffh ;有键盘输入，读入字符mov ah,06hint 21hcmp al,27 ;若为ESC,结束jz exitmov dx,io8251a;inc alout dx,al ;发送; mov cx,40h;s51: loop s51 ;延时next: mov dx,io8251bin al,dxtest al,02 ;检查接收是否准备好jz waiti ;没有,等待mov dx,io8251ain al,dx ;准备好,接收mov dl,almov ah,02 ;将接收到的字符显示在屏幕上int 21hjmp waitiexit: mov ah,4ch ;退出int 21hout1 proc near ;向外发送一字节的子程序out dx,al;push cx;mov cx,40h;gg: loop gg ;延时; pop cxretout1 endpcode endsend startSend .asm;************************;;*8251串行通讯(自发自收)*;;************************;data segmentio8253a equ 280h ;8253计数0端口地址io8253b equ 283h ;8253控制端口地址io8251a equ 2b8h ;8251数据端口地址io8251b equ 2b9h ;8251控制端口地址buf3 byte 0mes1 db 'you can play a key on the keybord!',0dh,0ah,24hmes2 dd mes1data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8253b ;设置8253计数器0工作方式mov al,16h ;控制字为00010110Bout dx,almov dx,io8253amov al,52 ;给8253计数器0送初值out dx,almov dx,io8251b ;初始化8251mov dx,28bh ;8255控制口初始化mov al,81h ;1000,0001out dx,al;xor al,al;mov cx,03 ;向8251控制端口送3个0;delay: call out1;loop delaymov al,40h ;向8251控制端口送40H,使其复位call out1mov al,4eh ;设置为1个停止位,8个数据位,波特率因子为16 call out1mov al,27h ;向8251送控制字允许其发送和接收call out1lds dx,mes2 ;显示提示信息mov ah,09int 21hwaiti: mov dx,io8251bin al,dxtest al,01 ;发送是否准备好jz nextmov ah,0bhint 21htest al,0ffh ;检测是否有键盘输入jz next; mov dl,0ffh ;有键盘输入，读入字符;mov ah,06h; int 21hmov dx,28ahin al,dxcmp al,27 ;若为ESC,结束jz exitmov dx,io8251a;inc alout dx,al ;发送; mov cx,40h;s51: loop s51 ;延时next: mov dx,io8251bin al,dxtest al,02 ;检查接收是否准备好jz waiti ;没有,等待mov dx,io8251ain al,dx ;准备好,接收mov dl,almov ah,02 ;将接收到的字符显示在屏幕上int 21hjmp waitiexit: mov ah,4ch ;退出int 21hout1 proc near ;向外发送一字节的子程序out dx,al;push cx;mov cx,40h;gg: loop gg ;延时; pop cxretout1 endpcode endsend start步进电机：1.K0=0，逆时针转；K0=1，顺时针转2.K1=0，慢转；K1=1，快转data segmentbuf1 db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh ;LED显示buf2 byte 0 ;步进电机数据buf3 byte 0 ;保存开关数据buf4 byte 0 ;保存顺转数据buf5 byte 9 ;保存反转数据buf6 byte 0 ;开关机data endscode segmentassume cs:code,ds:datastart:mov ax,datamov ds,axmov buf2,00110011b ;步进电机数据mov dx,28bh ;8255控制口初始化mov al,81h ;1000,0001out dx,al;-----------------------------逆转控制----------------R0: mov dx,28ah ;读C口in al,dxmov buf3,al ;保存C口数据test al,04 ;jnz kai ;转反转test al,01 ;测试K0=1?jnz L0 ;转反转mov al,buf4 ;走马灯开始一步顺转cmp al,9jnz S1call change9_0S1: inc al ;数据加1mov buf4,almov bx,offset buf1xlatmov dx,289h ;B口输出out dx,al ;数据完成加1mov al,buf2 ;电机开始一步逆转ror al,1 ;数据左移mov buf2,almov dx,288h ;A口输出out dx,al ;电机完成一步逆转mov al,buf3 ;回复C口数据test al,02jnz R1 ;转快转call delay_s ;否则慢转jmp R0R1: call delay_q ;快转jmp R0;------------------------------顺转控制-----------------L0: mov al,buf5 ;走马灯开始一步顺转cmp al,0jnz S2T2: test al,03 ;测试K2=1?jnz T2call change0_9S2: dec al ;数据减1mov buf5,al ;mov bx,offset buf1xlatmov dx,289h ;B口输出out dx,al ;走马灯结束一步顺转mov al,buf2 ;电机开始一步顺转rol al,1 ;数据右移mov buf2,almov dx,288h ;A口输出out dx,al ;电机结束一步顺转mov al,buf3 ;回复C口数据test al,02jnz L1 ;转快转call delay_s ;否则慢转jmp R0T3: test al,03 ;测试K2=1?jnz T3L1: call delay_q ;快转jmp R0kai: mov dx,28ah ;读C口in al,dxmov buf3,al ;保存C口数据test al,04 ;jz L0 ;转反转jmp kaiexit: mov ah,4chint 21hdelay_s proc near ;长延时mov bx,20hlp1: mov cx,0ffffhlp2: loop lp2dec bxjnz lp1retdelay_s endpdelay_q proc near ;短延时mov bx,1lp11: mov cx,0ffffhlp22: loop lp22dec bxjnz lp11retdelay_q endpchange9_0 proc nearmov buf4,-1mov al,buf4retchange9_0 endpchange0_9 proc nearmov buf5,10mov al,buf5retchange0_9 endpcode endsend start5.实验体会这次实验需要用到两种芯片8253和8251，两种芯片的作用分别是8253提供串行通讯所需的特定频率的脉冲信号，8251提供输入输出控制，所以在实验的过程中需要熟悉这两种芯片的方式字等使用规范，在仔细阅读了书本以及书本的编程实例后，基本摘掉了程序的设计方法实验过程中，出现了程序编译通过了但是不能运行的情况，后来经过检查发现是程序没有设置好的原因，要设置为编译后运行状态，否知只编译不运行，经过这次实验，知道了8253和8251两种芯片的基本用法，对课本上的知识有了更深入的理解，收获不少。

实验六串行口通信实验一、实验内容实验板上有RS-232接口，将该接口与PC机的串口连接，可以实现单片机与PC机的串行通信，进行双向数据传输。

本实验要求当PC机向实验板发送的数字在实验板上显示,按实验板键盘输入的数字在PC机上显示，并用串口助手工具软件进行调试。

二、实验目的掌握单片机串行口工作原理，单片机串行口与PC机的通信工作原理及编程方法。

三、实验原理51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通信。

进行串行通讯信要满足一定的条件，比如电脑的串口是RS232电平(-5～-15V为1，+5～+15V为0)，而单片机的串口是TTL电平(大于+2.4V为1，小于- 0.7V为0)，两者之间必须有一个电平转换电路实现RS232电平与TTL电平的相互转换。

为了能够在PC机上看到单片机发出的数据，我们必须借助一个Windows软件进行观察，这里我们可以使用免费的串口调试程序SSCOM32或Windows的超级终端。

单片机串行接口有两个控制寄存器：SCON和PCON。

串行口工作在方式0时，可通过外接移位寄存器实现串并行转换。

在这种方式下，数据为8位，只能从RXD端输入输出，TXD端用于输出移位同步时钟信号，其波特率固定为振荡频率的1/12。

由软件置位串行控制寄存器(SCON)的REN位后才能启动，串行接收，在CPU将数据写入SBUF寄存器后，立即启动发送。

待8位数据输完后，硬件将SCON寄存器的T1位置1，必须由软件清零。

单片机与PC机通信时，其硬件接口技术主要是电平转换、控制接口设计和远近通信接口的不同处理技术。

在DOS操作环境下，要实现单片机与微机的通信，只要直接对微机接口的通信芯片8250进行口地址操作即可。

WINDOWS的环境下，由于系统硬件的无关性，不再允许用户直接操作串口地址。

如果用户要进行串行通信，可以调用WINDOWS的API 应用程序接口函数，但其使用较为复杂，可以使用KEILC的通信控件解决这一问题。

串行口实验报告
《串行口实验报告》
实验目的：通过串行口实验，探索数据传输的可靠性和稳定性。

实验材料：计算机、串行口数据线、串行口设备。

实验步骤：
1. 连接串行口数据线：首先，将串行口数据线插入计算机的串行口接口，并将另一端连接到串行口设备上。

2. 设置串行口参数：在计算机上打开串行口设置界面，设置波特率、数据位、校验位和停止位等参数，确保与串行口设备相匹配。

3. 发送数据：通过计算机上的串行口通讯软件，向串行口设备发送数据，观察数据传输的稳定性和可靠性。

4. 接收数据：同样通过串行口通讯软件，接收串行口设备发送的数据，检验数据接收的准确性和完整性。

实验结果：
经过一系列的实验操作，我们发现串行口数据传输的稳定性和可靠性较高。

在设置合适的参数后，数据传输过程中几乎没有出现丢失或错误的情况。

同时，数据的传输速度也较为稳定，符合预期的要求。

实验结论：
通过本次串行口实验，我们验证了串行口数据传输的可靠性和稳定性。

在实际应用中，可以通过合理设置串行口参数，确保数据的准确传输。

串行口技术在工业控制、通讯设备等领域有着广泛的应用前景，为数据传输提供了一种可靠的解决方案。

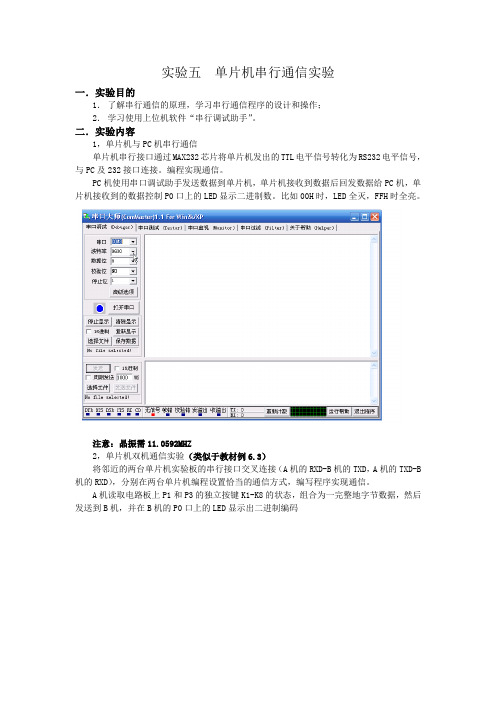

实验五单片机串行通信实验一．实验目的1．了解串行通信的原理，学习串行通信程序的设计和操作；2．学习使用上位机软件“串行调试助手”。

二．实验内容1，单片机与PC机串行通信单片机串行接口通过MAX232芯片将单片机发出的TTL电平信号转化为RS232电平信号，与PC及232接口连接。

编程实现通信。

PC机使用串口调试助手发送数据到单片机，单片机接收到数据后回发数据给PC机，单片机接收到的数据控制P0口上的LED显示二进制数。

比如00H时，LED全灭，FFH时全亮。

注意：晶振需11.0592MHZ2，单片机双机通信实验（类似于教材例6.3）将邻近的两台单片机实验板的串行接口交叉连接（A机的RXD-B机的TXD，A机的TXD-B 机的RXD），分别在两台单片机编程设置恰当的通信方式，编写程序实现通信。

A机读取电路板上P1和P3的独立按键K1-K8的状态，组合为一完整地字节数据，然后发送到B机，并在B机的P0口上的LED显示出二进制编码三．实验步骤1．运行Keil C51软件，新建一个工程，编写程序。

2．将生成的HEX文件烧写到单片机中。

观察PC机串口助手和单片机上LED的编码状态。

四. 实验参考程序实验1ORG 0000HLJMP MAINORG 0023HLJMP KPORG 0100HMAIN: MOV TMOD,#20HMOV TL1,#0FDHMOV TH1,#0FDH ;9600bpsMOV SCON,#50H ;MOV PCON,#00HSETB EASETB ESSETB TR1Sjmp $Kp: clr riMov A,sbufClr aMov sbuf,aJnb ti,$Clr tiCpl aMov p0,aRetiEND实验2A单片机（发送端）ORG 0000HLJMP MAINORG 0030HMAIN: MOV TMOD,#20HMOV TL1,#0FDHMOV TH1,#0FDH ;9600bpsMOV SCON,#40H ;发送端，不允许接收MOV PCON,#00HSetb tr1Next_send:Mov a,p1Anl a,#0f0h ;屏蔽低4位Rlc aRlc aRlc aRlc a ;左移4位成为高四位Mov r0,a ；保存高四位Mov a,p3Anl a,#00111100b ;只保留p3.2到p3.5位Rlc aRlc a ;右移2位成为低四位Orl a,r0 ;形成K1K2k3k4k5k6k7k8开关二进制编码Mov sbuf,a ;发送给B机Wait： Jbc ti,loop1Sjmp waitLoop1: sjmp next_send ;返回不断读取数据、发送endB单片机（接收端）ORG 0000HLJMP MAINORG 0030HMAIN: MOV TMOD,#20HMOV TL1,#0FDHMOV TH1,#0FDH ;9600bpsMOV SCON,#50H ;接收送端，允许接收MOV PCON,#00HSetb tr1Next_receiv:Jbc ri,loop1Sjmp Next_receivloop1: Mov a,sbuf ;接收到完整数据mov p0,a ;送LED显示Sjmp Next_receiv ；返回，不断接收、显示数据end。

实验四串行接口输入输出实验一、实验目的1、学习TEC-2000教学计算机I/O接口扩展的方法；2、学习串行通信的基本知识，掌握串行通信接口的设置和使用方法。

二、实验说明1、TEC－2000教学机配置了两个串行接口COM1和COM2，其中COM1口是系统默认的串行接口，上电复位后，监控程序对其进行初始化，并通过COM1与PC机终端相连，监控程序负责对COM1进行管理。

COM2口预留给实验者扩展使用，监控程序不对COM2进行任何处理，实验者需要对COM2进行初始化、使用和管理。

2、实验前查阅有关资料，了解可编程串行通信接口芯片8251的工作原理，了解8251复位、初始化、数据传输过程控制等方面的知识。

注意，①每次对8251复位后（即按了“RESET”键），都需要对其进行初始化，然后再进行正常的数据传输；②每次复位后，只能对8251进行1次初始化，多次初始化将导致串口工作不正常。

3、在使用COM2口时，需要将两片8251芯片之间的跳线短接（缺省状态），以便为COM2正常工作提供所需的控制信号和数据；此外，还需要为其分配端口地址。

教学机已将COM2口的C/（/D）与地址总线的最低位A0相连，但片选信号/CS未连，只引出1个插孔，实验时，应将该插孔与标有“I/O /CS”的7个插孔中的1个相连。

三、实验内容1、为扩展I/O口选择一个地址，即将8251的/CS与标有I/O /CS的一排插孔中的一个相连。

2、将COM2口与终端或另一台运行有PCEC16的PC机的串口相连。

3、用监控程序的A命令，编写一段小程序，先初始化COM2口，再向COM2口发送一些字符，也可从COM2口接收一些字符，或实现两个串口的通信。

四、实验要求应了解监控程序的A命令只支持基本指令，扩展指令应用E命令将指令代码写入到相应的存储单元中。

五、实验步骤1、为扩展I/O接口选择一个地址，将8251的/CS与标有I/O /CS的插孔中地址为A0~AF的插孔相连；2、将教学机COM1口与微机PC1相连，在PC1上运行PCEC16.EXE，进入联机状态后保持PCEC的运行状态；3、断开教学机COM1与PC1的串口线，将其连接到另一台微机PC2的串口上，在PC2上运行PCEC16.EXE联机；4、用另一条串口线将PC1与教学机的COM2接口相连。

DSP实验设计报告名称:RS232串行接口实验**: ****: ***班级: 08电子信息工程(2) 学号: **********日期: 2011-11-28一、实验目的1.进一步掌握同步缓冲口M出BSP的结构及工作原理；2.学习DSP实现RS232串口通信的程序设计；3.学习MAX3111与DSP的接口设计。

二、实验设备计算机；DSP硬件仿真器；SZ-DSPF教学开发平台；串行线一根三、实验硬件设置做实验之前, 需要接通该实验所需的硬件电路, 本实验为: 现将实验箱上的电源开关“MS2”、“MS3”和“MS4”按下, 将串口线一端连接到计算机的串口, 另一头连接到SZ-5416D开发教学平台的主控模块中的“RS232”端口, 在将机箱右侧的船型开关往“I”方向打开电源；SZ-541D主控模块上的J7, J9、J4.J16短接；在“设置模块”中将“A”和“C”设置为“1”。

然后开始做实验, 注意在做DSP实验时开始按了SZ-5416D主控模块上的K1硬件复位后, 程序运行中不要再按复位键, 以免实验由于DSP复位而失败。

四、实验原理1.MAX3111功能特点MAX3111通用同步收发器是MAXIM公司专门为小型微处理系统进行最优化设计的UART, 它包括一个振荡器和一个可编程波特率发生器；具有一个可屏蔽的中断源；另具有一个8字节的接受FIFO（先入先出）缓冲器。

它应用SPI/MICROWIRE接口技术直接与主控制器进行通信, 线路简单、体积小, 通信率可达230kbit/s。

另外其内部除具有UART之外, 还包括两个RS-232电平转换器, 这样无需再接入普通的MAX232进行电平转换, 即可应用一个芯片实现微控制器（具有SPI/MICROWIRE接口）与PC机或其它设备之间的异步数据传输。

2.MAX3111的操作MAX3111通过SPI接口与主设备进行16位数据的全双工同步通信, 即主设备传送16位数据给MAX3111的同时, 也可接收到MAX3111发送的16位数据。

实验七串行口通讯实验报告一、引言串行口通讯是一种常见的数据传输方式，通过串行口可以在计算机和其他设备之间实现数据的传输和通信。

本实验通过使用Arduino开发板，以及利用串行口通讯实现从计算机向Arduino开发板发送指令，控制LED 灯的亮灭。

二、实验目的1.了解串行口通讯的基本原理和工作方式；2.掌握Arduino上位机通讯程序的编写及与硬件的串行口通讯方法；3.通过串行口通讯实现计算机对Arduino开发板的远程控制。

三、实验设备和器材1. Arduino Uno板；2.计算机；B数据线；4.杜邦线；5.LED灯。

四、实验原理当计算机与Arduino开发板连接时，可以通过串行口通讯实现双方之间的数据传输。

串行口通讯使用两根信号线：一根发送线（TX），用于发送数据；一根接收线（RX），用于接收数据。

通讯的双方都必须发送和接收数据，因此需要双向数据传输，即双向通讯。

五、实验步骤1. 连接Arduino开发板和计算机，使用USB数据线将两者连接；2. 打开Arduino IDE开发环境，编写以下代码并上传到Arduino开发板：```c++int ledPin = 13;void setuSerial.begin(9600);pinMode(ledPin, OUTPUT);void looif (Serial.available( > 0) { // 如果串行口接收到数据digitalWrite(ledPin, HIGH);digitalWrite(ledPin, LOW);}}```3. 打开串行监视器（Serial Monitor），设置波特率为9600，并选择“无”作为换行符；4.在串行监视器中输入“1”，回车，LED灯将点亮；5.在串行监视器中输入“0”，回车，LED灯将熄灭；6.关闭串行监视器。

六、实验结果和分析在本实验中，通过串行口通讯实现了从计算机向Arduino开发板发送指令，控制LED灯的亮灭。

串行口实验报告串行口实验报告一、实验目的本次实验旨在通过串行口通信实验，掌握串行口通信的基本原理和使用方法，加深对计算机硬件接口的理解。

二、实验原理串行口通信是一种常用的计算机通信方式，通过串行口可以实现计算机与外部设备的数据传输。

串行口通信的基本原理是将数据位按照一定的顺序逐个传输，每个数据位都有一个起始位和一个停止位，以及可能的奇偶校验位。

串行口通信的数据传输速率可以通过波特率来衡量。

三、实验器材1.计算机2.串行口线缆3.串行口设备（如串口打印机、串口调试器等）四、实验步骤1.将串行口线缆的一端插入计算机的串行口，另一端插入串行口设备。

2.打开计算机，进入操作系统。

3.在操作系统中打开串行口通信软件。

4.在串行口通信软件中设置波特率、数据位、停止位、奇偶校验位等参数。

5.发送数据：在串行口通信软件中输入需要发送的数据，点击发送按钮进行数据传输。

6.接收数据：在串行口通信软件中接收并显示从串行口设备传输过来的数据。

五、实验结果与分析在本次实验中，我们使用了串行口通信软件与串行口设备进行数据传输。

通过设置合适的参数，我们成功地发送和接收了数据。

在实验过程中，我们发现串行口通信的波特率设置对数据传输速率有着重要影响。

较高的波特率可以实现更快的数据传输，但也容易造成数据传输错误。

因此，在实际应用中，需要根据具体情况选择合适的波特率。

此外，我们还观察到了串行口通信的数据位、停止位和奇偶校验位等参数的作用。

数据位决定了每个数据字节的位数，停止位用于标识数据传输的结束，奇偶校验位则用于检测和纠正传输过程中可能出现的错误。

六、实验总结与思考通过本次实验，我们深入了解了串行口通信的基本原理和使用方法。

串行口作为计算机与外部设备之间的重要接口，广泛应用于各个领域。

掌握串行口通信的知识，对于我们理解计算机硬件接口的工作原理，以及进行数据传输和通信都具有重要意义。

在今后的学习和实践中，我们可以进一步探索串行口通信的应用领域，如串口调试、串口通信协议等方面的知识。

浙江工业大学计算机学院实验报告实验名称 8251串行接口姓名学号班级教师日期一、实验内容与要求1.1 实验内容了解串行通信接口的工作原理和工作过程，掌握编写初始化程序和通信程序的方法。

设计实验电路，编写实验程序，使实现从键盘输入“a”到“z”范围的字母，将其ASCII码加四后串行发送出去，再从串行口接收回来在屏幕上显示（若输入“w”、“x”、“y”、“z”，则分别显示“a”、“b”、“c”、“d”），实现自发自收。

1.2 实验要求(1)具有一定的汇编编程的基础，实验前能根据实验要求画出实验流程图，同时写出其所对应代码；(2)要了解8251A中断控制器的内部结构和外部引脚，理解芯片的工作原理和工作过程。

熟悉8251A芯片的命令字，能对其进行编程；(3)了解8253A定时/计数器，知道如何通过其计数器产生发送和接收时钟；(4)熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路；(5)连接PC与TPC-USB平台，用微机实验软件运行程序。

在屏幕上显示提示信息“Pleaseinput a letter!”，从键盘输入“a”到“z”范围的字母，将其ASCII码加四后串行发送出去，再从串行口接收回来在屏幕上显示。

若输入“w”“x”、“y”、“z”，则分别显示“a”、“b”、“c”、“d”；若输入Esc，则退出程序。

二、实验原理与硬件连线2.1 实验原理（1）8251A的内部结构：图1 8251的内部结构图发送器：▲发送缓冲器+ 发送移位寄存器+ 发送控制电路。

发送控制电路用来控制和管理发送过程。

在其控制下，发送缓冲器将来自CPU的并行数据串行化，通过TxD发送出去。

▲异步方式：控制电路在数据帧中加上起始、校验和停止位。

▲同步方式：控制电路在数据帧中插入同步字符和校验位。

同步方式发送过程中，两字符间不允许有间隔。

若CPU未及时提供新字符，则控制电路自动补上同步字符。

接收器：▲接收缓冲器+ 接收移位寄存器+ 接收控制电路。

串行口通讯实验报告范文齐鲁理工学院实验报告课程名称：微型计算机控制技术时间：2022.10.29地点：D203班级：2022级机制3班姓名：杨帆学号：171031010304实验项目名称：串行通讯接口实验实验指导教师：赵保华实验成绩评定：一、实验目的ü通过实验掌握USART的功能。

掌握STM32的USART的设置与运用。

二、实验设备ü硬件：信盈达STM32实验平台，STlink仿真器套件，PC机，串口连接线；软件：KEILforARM（MDK）集成开发环境，串口调试助手，Window7/8/10/某P。

三、实验内容利用PC机的串口与信盈达Cote某-M3实验平台的USART1进行输入输出通信。

1）把自己的个人信息（姓名、学号），通过USART1发送到PC，PC通过串口助手显示出来。

2）通过PC机键盘往实验平台的USART1发送字符，实验平台上的USART1将收到的字符再传回给PC，在PC串口助手上显示其串口接收到的字符。

四、实验原理如某YD-STM32F103开发板UART1使用的是CH340G这个USB转换串口芯片，只需要使用USB线连接上电脑，并且电脑上安装了CH340芯片的硬件驱动程序，电脑就会生成一个COM口，通过使用串口调试软件打开这个COM口，就能实现开发板和PC机之间的通信了。

五、软件程序设计1、程序完成以下工作：初始化串口；重定义fputc函数，实现可以通过printf函数给电脑发送数据。

注意：重定义fputc之间需要打开微库。

检测串口接收器，如果有数据则从USART_DR寄存器中读取数据；监测串口发送器，如果上一次数据已发送完成，将读取到的字符发送给PC，然后回到（3）。
