电厂管道支吊架检查及小管道台账模板

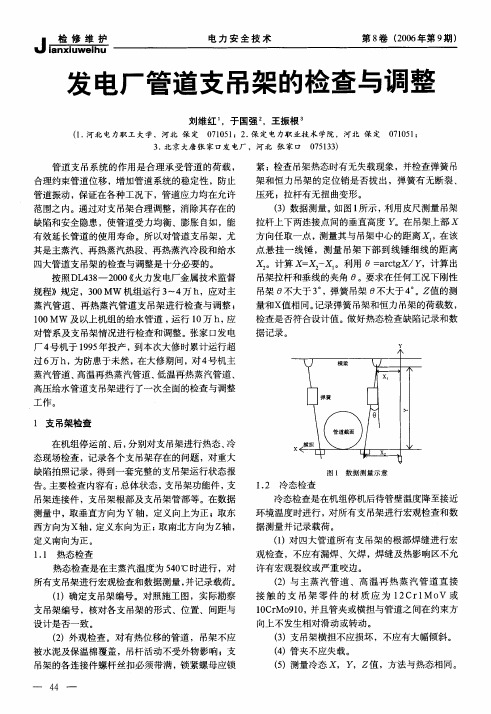

工 程 技 术1 引言火力发电厂汽水管道经过一定时间运行后管道位置会发生一定的变化,加之支吊架安装中存在的各种问题,支吊架热位移及载荷也将发生一定的变化,支吊架将会存在承载不合理,欠载或过载;支吊架偏装不正确;弹性支吊架弹簧完全压死;管道及支吊架热位移受阻等问题。

特别是对于输送高温高压介质的四大管道(四大管道包括:主蒸汽管道、再热热段管道、再热冷段管道、高压给水管道、高压旁路管道、低压旁路管道、导汽管道)由于管线较长,管道两端的落差很大,管道两端除了与锅炉和汽轮机设备连接外,中间部分完全通过各种功能支吊架的有效作用来确保管道处于设计状态,从而使整个管道对支吊架高度依赖,其性能状况直接影响到机组的安全运行,为了确保这些支吊架热位移及载荷在允许范围内运行,必须进行全面的检查和调整,消除存在的缺陷和安全隐患,使管道受力均衡、膨胀自如,从而有效延长管道的使用寿命。

在对支吊架状态进行检查调整时,根据《火力发电厂金属技术监督规程》和《火力发电厂汽水管道与支吊架维修调整导则》规定要求执行,要对管道的每一套支吊架的冷热态状况进行详细的检验与记录,必要时进行拍照记录,得到一套完整的管道支吊架检查记录。

检查及调整管道支吊架范围有:主蒸汽管道、再热热段管道、再热冷段管道、高压给水管道、高压旁路管道、低压旁路管道、导汽管道共7个系统支吊架。

2 支吊架检查工序2.1查阅管道支吊架相关资料查阅四大管道支吊架安装图纸,掌握支吊架的位置、编号、类型、安装高度等。

2.2支吊架检查检查分三个阶段进行,首先在机组运行时对管道支吊架进行了热态检查;然后,在机组停运后对管道支吊架进行了冷态检查,并提出了调整方案并实施调整;最后支吊架调整结束管道重新运行后,对支吊架再进行一次全面热态检查,对支吊架进行必需的微调,直到全部符合要求。

主要检查内容有:支吊架弹簧的状态,是否过度压缩、偏斜或失载,可能会发生压死、空载或折断等损坏的情况,弹簧是否断裂;恒力弹簧吊架转体指示是否越限;吊杆是否扭曲或已改变原始设计;承载螺栓是否双头螺栓或防松螺栓,承载、紧固螺栓、螺帽、连接件用锁母是否松动;滑动支架是否脱空、滑动是否受阻、接触是否良好;限位装置及阻尼器是否异常;固定支架是否脱开失效等;管道热态、冷态位移值测量;支吊架管部拆除保温后检查,检查管部抱箍螺栓、螺母是否短缺、松动;卡块焊缝是否有裂纹。

火力发电厂汽水管道支吊架的检查和调整康朝阳;李立人【摘要】对某发电厂主蒸汽管道、高温再热蒸汽管道、低温再热蒸汽管道、高压给水管道的支吊架进行了热态冷态的检查及调整,采用专业的管道应力分析软件CAESARⅡ对四大管道的应力和位移进行了验算,保障了热力管道的安全运行,延长了机组的运行寿命.【期刊名称】《发电设备》【年(卷),期】2016(030)005【总页数】3页(P357-359)【关键词】发电厂;支吊架;检查;应力;调整【作者】康朝阳;李立人【作者单位】中国大唐集团科学技术研究院有限公司华中分公司,郑州450001;上海发电设备成套设计研究院,上海200240【正文语种】中文【中图分类】TK225支吊架是电厂汽水管道系统中不可或缺的组成部分，具有承受管道的合理约束位移、承受管道自重、限制管道接口对所连设备的推力以及力矩、维持管道系统稳定等功能。

由于机组汽水管道等的长期高温运行，会出现材料蠕变松弛、支吊架表面变形和腐蚀、大幅度冲击载荷或剧烈振动、弹簧弹性下降、支吊架安装偏离原设计等，以致改变管道系统受力及支吊架承载分配、增强管道系统局部应力，加大管道系统变形，严重时损坏临近正常支吊架的工作状态，最终引起连锁失效反应，严重影响管道系统的安全运行、机组的运行寿命。

根据电力行业标准[1]的规定，对运行达到一定时间或存在问题的管道支吊架应进行全面的检查、计算和调整，以改善管道与支吊架的运行状况，使其达到或接近设计要求。

某电厂4号机组由于长期运行，需对该机组的主蒸汽管道(含高压旁路管道)、高温再热蒸汽管道(含低压旁路管道)、低温再热蒸汽管道、高压给水管道和锅炉侧炉外一、二次汽连通管道支吊架的状态进行检验，并对四大管道应力和位移进行校核，为大修期间的支吊架调整提供依据。

管道支吊架检验、调整和校核计算主要依据原设计资料和电厂现场情况，搜集和参考的主要资料包括：机组设计运行参数、机组实际运行参数、管系应力计算资料、管系安装资料、管系改造资料、支吊架安装资料、支吊架历次检验报告以及更改记录等。

附录1
吊索具管理台帐使用单位：组装试压车间
附录1
吊索具管理台帐使用单位：组装试压车间
附录1
吊索具管理台帐使用单位：阀门组装车间
附录1
吊索具管理台帐使用单位：阀门组装车间
钢丝绳吊索定期检测记录表
单
日期：NO: 位：
检查人：设备管理员：安全员：使用单位负责人：本表适应范围：各类纤维吊带吊索的定期检记录。

新购和长期停用纤维吊带，投入使用前必须进行检测，使用期间安季度定期检测，合格后分别按年度四个季度红、绿、黄、白四种颜色标色。

纤维带吊索定期检测记录表
单阀门组装车间日期：NO:
位：
检查人：设备管理员：安全员：使用单位负责人：
本表适应范围：各类纤维吊带吊索的定期检记录。

新购和长期停用纤维吊带，投入使用前必须进行检测，使用期间安季度定期检测，合格后分别按年度四个季度红、绿、黄、白四种颜色标色。

钢丝绳吊索使用前日检查表
单位：日期：20 年月
1、符号：合格“√”，不合格“×”。

不合格项整改情况在备注栏内标明。

2、班组每天施工前必须对起重所有的吊、索具按检查标准进行检查，检查后如实填写本表
3、检查由班长组织班内起重工进行，对检查出的不合格工、索具等严禁使用
纤维带吊索使用前日检查表
单位：阀门组装车间日期：20 年月
4、符号：合格“√”，不合格“×”。

不合格项整改情况在备注栏内标明。

5、班组每天施工前必须对起重所有的吊、索具按检查标准进行检查，检查后如实填写本表
6、检查由班长组织班内起重工进行，对检查出的不合格工、索具等严禁使用。

火力发电厂汽水管道支吊架设计手册83版摘要：一、手册概述1.火力发电厂汽水管道支吊架设计手册的背景和目的2.83 版手册的历史和重要性二、支吊架设计的重要性和基本原则1.支吊架的作用2.设计支吊架的基本原则三、支吊架的类型和选择1.承重类支吊架2.限位类支吊架3.减振类支吊架4.支吊架的选择四、支吊架的设计和计算1.荷载的组成和计算2.支吊架间距的设计3.支吊架弹簧的设计五、支吊架的安装和维护1.支吊架的安装步骤2.支吊架的维护和检查六、结论1.手册对支吊架设计的贡献2.支吊架设计在火力发电厂的重要性正文：一、手册概述火力发电厂汽水管道支吊架设计手册83 版，是一本针对火力发电厂汽水管道支吊架设计的实用工具书。

该手册基于多年现场设计经验结合相关国家标准和规范编写而成，旨在为工程师和技术人员提供指导和帮助，减少设计、安装和维护过程中可能出现的问题，提高系统的可靠性和安全性。

二、支吊架设计的重要性和基本原则在火力发电厂中，汽水管道支吊架的设计非常重要。

合理的设计可以保证管道的稳定性和安全性，同时也可以提高整个生产过程的效率。

设计支吊架时，需要遵循以下基本原则：1.支吊架的作用：支吊架主要用于支撑汽水管道的重量、平衡介质反力、限制位移和防止振动。

2.设计支吊架的基本原则：根据管道的重量、安装方式、工作环境等因素，选择合适的支吊架类型，确保支吊架的稳定性和安全性。

三、支吊架的类型和选择根据支吊架的作用和设计原则，支吊架可分为承重类、限位类和减振类。

在选择支吊架时，需要根据具体的使用环境和要求，选择合适的支吊架类型。

1.承重类支吊架：主要用于承受管道的重量和介质反力。

常见的承重类支吊架有支架和吊架。

2.限位类支吊架：主要用于限制管道的位移和防止管道振动。

常见的限位类支吊架有刚性吊架、导向支架和固定支座。

3.减振类支吊架：主要用于减少管道振动和降低噪音。

常见的减振类支吊架有减振器和阻尼器。

4.支吊架的选择：在选择支吊架时，需要考虑管道的重量、安装方式、工作环境等因素，确保支吊架的稳定性和安全性。

火力发电厂管道支吊架验收规程公告全文共四篇示例，供读者参考第一篇示例：火力发电厂管道支吊架验收规程为了确保火力发电厂管道支吊架的安全运行和有效支撑，提高设备的可靠性和稳定性，特制订此管道支吊架验收规程，以规范验收程序，保证管道支吊架的质量和可靠性。

一、验收人员要求1.验收人员应为具有一定资格的专业工程技术人员，对管道支吊架的相关规范和要求有一定了解。

2.验收人员应具备相关户外工作的技能和安全意识，熟悉相关操作规程和操作流程。

3.验收人员应接受过相应的培训和教育，有一定的经验和能力进行验收工作。

二、验收要求1.管道支吊架的设计和安装应符合国家相关标准和规范的要求，保证其稳固性和耐久性。

2.验收人员应对支吊架的焊接质量、安装质量和材料质量进行检查和评估，确保其符合设计要求。

3.验收人员应检查支吊架的连接件和固定件是否牢固，是否存在松动、损坏或者安全隐患。

4.验收人员应对支吊架的水平度、垂直度和水平线进行验收，确保其符合设计要求。

5.验收人员还应对支吊架的外观进行检查，看是否存在腐蚀、生锈、变形等情况，及时处理和加固。

三、验收流程1.验收人员应提前准备相关验收工具和设备，准备验收表格和记录表。

2.验收人员应根据设计要求和施工图纸，确定验收的具体项目和验收标准。

3.验收人员应跟设计单位和施工单位进行沟通，了解支吊架的设计和材料要求。

4.验收人员应进行实地检查和测量，对每个支吊架的质量进行评价和评估。

5.验收人员应对验收结果进行记录和统计，及时向相关单位和部门通报并提交验收报告。

四、验收结果1.如果支吊架符合设计要求和验收标准，则可以进行下一步的施工和使用。

2.如果支吊架存在安全隐患或者质量问题，应立即通知相关单位和部门，进行修理和加固。

3.验收人员应根据验收结果进行评估和总结，提出改进建议和完善措施，以提升管道支吊架的质量和可靠性。

在实际的管道支吊架验收工作中，验收人员应认真负责，严格按照规程和要求进行验收工作，保障管道支吊架的安全和可靠性。

浅谈火力发电厂管道支吊架的检查与调整措施摘要：机、炉外管爆破危害性极大，其后果难以预料和控制，对现场工作人员的安全构成极大威胁。

各个发电企业越来越重视机、炉外管的安全，管道支吊架维修调整规范化、系统化，能使管道寿命管理从局部微观性能研究扩展到宏观结构应力分析与微观研究相结合。

通过科研与工程实际相结合，将提高管道支吊架安全运行水平，延长管道使用寿命。

支吊架调整对电厂而言具有良好的经济效益。

关键词：管道；支吊架；应力0引言机炉外管道安全是火力发电厂安全运行的重要保障，特别是四大管道的安全事关重大，如果发生事故其后果难以预料和控制，会对现场工作人员的安全构成极大威胁。

火力发电厂对管道安全与寿命的研究主要包括：管道表面宏观检验及无损探伤发现的缺陷，通过金相组织分析了解材质变化规律，材料短时力学性能试验及长周期蠕变持久试验评估其剩余寿命。

这些方法其实并不全面，导致管道材质损伤和破坏的根本原因是高应力与材料缺陷，只有首先从宏观上控制和降低系统应力才能真正减缓材料的损伤速度，延长管道寿命。

这就需要做到通过计算制定最佳的管道支吊架配置，降低管道应力；通过定期支吊架维护与调整消除安全隐患。

管道应力的影响因素有管道及保温自重、支吊架配置、管道的空间布置与管道运行温度，其中管道及保温自重、管道的空间布置已经确定，运行温度通常按设计要求变化很小，所以支吊架性质将决定系统的应力水平与安全性，从宏观角度分析，支吊架(位置、类型与状态)决定管道系统的应力水平与安全性（同时要做好管道焊逢弯管检验，保证焊缝弯管合格）。

1 支吊架简介根据设计要求及管道布置，电厂汽水管道支吊架可分为以下几类：变力弹簧支吊架、恒力弹簧支吊架、固定支架、滑动支架、导向或限位支架、刚性吊架、减振或阻尼支吊架、防冲击刚性支吊架等。

可以看出，支吊架的主要作用有承担管道等的重量，对管道的某一方向进行限制等。

管道支吊架状态的正常与否，将直接影响管系应力水平的高低，影响管系的长期、安全、经济运行。

火力发电厂管道支吊架验收规程DL/T 1113—20091范围本标准规定了管道支架制造与安装质量要求、检验方法和验收要求。

本标准适用于火力发电厂管道及核电厂非核级管道支吊架的检验与验收，也适用于火力场设备用支吊架的检验与验收。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T197 普通螺纹公差GB/T1239.2 冷卷圆柱螺旋弹簧技术条件GB/T1239.4 热卷圆柱螺旋弹簧技术条件GB/T1804 一般公差未注公差的线性和角度尺寸的公差GB/T2516 普通螺纹极限偏差GB/T5267.1 紧固件电镀层GB/T9799金属覆盖层钢铁上的锌电镀层GB/T12361——2003 钢质膜锻件通用技术条件GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法DL/T616 火力发电厂汽水管道与支吊架维修调整导则DL/T675电力工业无损检验人员资格考核规则DL/T678电站钢结构焊接通用技术条件DL/T752火力发电厂异种钢焊接技术规程DL/T819火力发电厂焊接热处理技术规程DL/T869——2004火力发电厂焊接技术规程DL/T931 电力行业理化检验人员资格考试规则JB/T4730.4——2005JB/T4730.5——20053. 术语和定义下列术语和定义适用于本标准。

3 1管道支吊架pipe support and hanger用以承受管道蘅裁、控制管邋位移和振动，并将管道旃载传递到承载建筑结构上的各种组件或装置。

一般由管部、功能件、连接件和根部组成。

3.2管部pipe attachment管道连接部件的简称。

它是与管道或其绝热麒直接相连的部件，常见的有管夹、管卡、管废、焊接吊板等。

吊具台账及检查表精编 Lele was written in 2021
附录1
吊索具管理台帐使用单位：组装试压车间
附录1
吊索具管理台帐
附录1
吊索具管理台帐
附录1
吊索具管理台帐
钢丝绳吊索定期检测记录表
单
日期：NO:
位
使用单位负责人：
本表适应范围：各类纤维吊带吊索的定期检记录。

新购和长期停用纤维吊带，投入使用前必须进行检测，使用期间安季度定期检测，合格后分别按年度四个季度红、绿、黄、白四种颜色标色。

纤维带吊索定期检测记录表
单
阀门组装车间日期：NO:
位
使用单位负责人：
本表适应范围：各类纤维吊带吊索的定期检记录。

新购和长期停用纤维吊带，投入使用前必须进行检测，使用期间安季度定期检测，合格后分别按年度四个季度红、绿、黄、白四种颜色标色。

钢丝绳吊索使用前日检查表单位：
1、符号：合格“√”，不合格“×”。

不合格项整改情况在备注栏内标明。

2、班组每天施工前必须对起重所有的吊、索具按检查标准进行检查，检查后如实填写本表
3、检查由班长组织班内起重工进行，对检查出的不合格工、索具等严禁使用
纤维带吊索使用前日检查表
单位：阀门组装车间
4、
5、班组每天施工前必须对起重所有的吊、索具按检查标准进行检查，检查后如实填写本表
6、检查由班长组织班内起重工进行，对检查出的不合格工、索具等严禁使用。
