（建筑施工工艺标准）建筑工程施工细部做法图例1、建筑物外檐：1.1墙砖粘贴：1.1.1排砖：1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。

2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到壹致对称。

（参见效果图）1.1.2砖缝砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。

水平缝和竖缝相交点做成“×”字，勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法：1.2.1外檐面砖滴水做法窗膀和旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。

做做法1.2.2抹水泥滴水做法腰檐、装饰线突出墙面宽度<60mm做鹰嘴；≥60mm做滴水线（槽）。

滴水线（槽）宽、深各10mm。

距檐边和窗膀的距离见图。

1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。

1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。

塑料条转角处剪成“八”字对角.室外301.3散水做法：1.3.1散水和外墙面断缝，打封闭胶或灌沥青砂。

断缝宽度壹致，胶面平整、光滑。

断缝宽度：20mm。

1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。

1.3.3室外台阶、坡道、散水等部位，应和建筑物主体断开设缝，缝应宽窄壹致、顺直，缝中填柔性材料。

坡道缝中填柔性材料81.4沉降观测点做法：1.4.1设置位置：结构墙柱、变形缝俩端及建筑物转角处，每隔8~12m均匀设置壹个。

1.4.2沉降标牌设置：统壹采用建工总承包X公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。

天津建工总包NO：X1.5铝板幕墙做法及要求：1.5.1胶缝平、顺、直宽窄壹致按结构实际尺寸进行排版，不允许出现小于1/2板宽的铝板进行饰面。

1.5.2窗台、檐口要有泛水。

1.5.3窗口及大于或等于60mm的挑檐要设滴水线或做大鹰嘴。

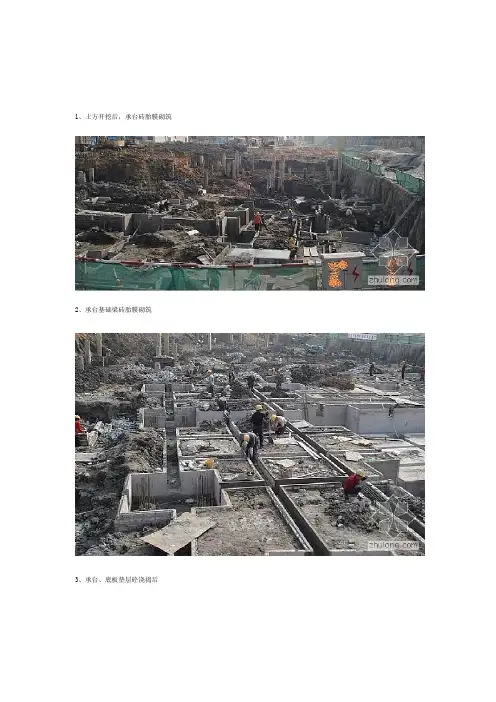

1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

目录
一、样板布置位置及形式 二、样板平面布置图 三、样板细部做法图例
一、布置位置及形式
• 位置：优先选择大门区域、人员入场必经区域、向阳位置、且有一定 的参观、交底平台。
• 形式：远离建筑物的，优先采用彩钢蓬；紧邻建筑物的，搭设双层防 护棚，上盖彩钢瓦、采用安全网或竹胶板吊顶；工艺样板棚内应设置 照明设施。
工艺展示：核心筒支模样板
工艺说明：木方大小为50X100，间距不大于250 对拉螺杆水平间距450 钢管竖向间距600 另设置对拉螺杆，加固剪力墙边角
主要内容：楼梯模板支撑及加固 楼梯钢筋绑扎及预留 楼梯浇筑混凝土观感
工艺展示：楼梯样板
工艺说明：楼梯段立杆、主龙骨均采用Ø 48×3.5钢管 次龙骨选用50×100的木方，木方立放， 间距不得大于300mm
安全文明施工样板
主要内容：喷浆、拉毛、抹灰完成 挂网、抹灰饼 外墙内保温、外墙涂料
工艺展示：装修样板
工艺说明：不同材料间挂网抹灰，挂网出边界100 灰饼大小50X50，灰饼间距不超过2M 涂料和保温分层处理，保证观感效果
主要内容：屋面结构板、女儿墙 防水保护层 防水附加层
工艺展示：屋面工程
工艺说明：女儿墙压顶做滴水线 压顶外高内低，4%找坡 卷材的搭接长度：不小于100 单砌立砖保护SBS卷材防止晒裂
主要内容：卫生间管道 卫生间反坎 卫生间防水做法 同层排水装置
工艺展示：卫生间样板
工艺说明：增加同层排水，防止沉池积水造成渗漏 所有带水周边增加200高素混凝土反坎 管道安装位置确保洁具安装空间
主要内容：管井地漏、管井支架 消防栓管、空调供水管 空调回水管、抽水管 热水管
工艺展示：管井样板
工艺说明：水管井周边做200高混凝土挡水坎，底部安装地漏 所有管道排布要求整齐标示清晰 同一排阀门成线，不同管道阀门要求开启方向一致 管中管采用石棉水泥表面加防火胶泥封堵

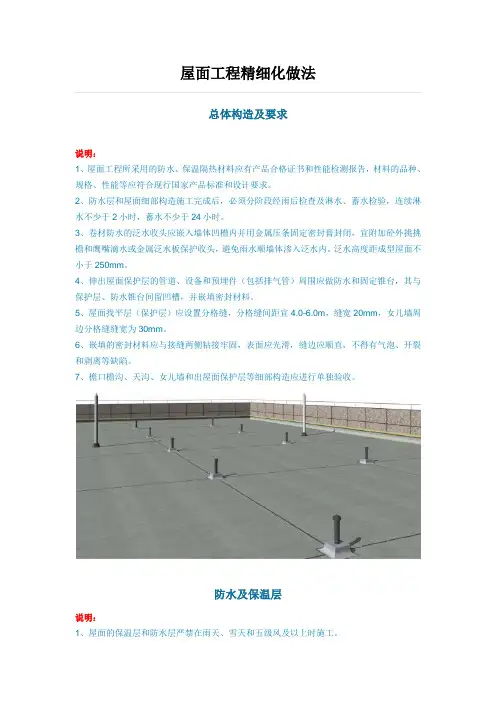

屋面工程精细化做法总体构造及要求说明：1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

2、防水层和屋面细部构造施工完成后，必须分阶段经雨后检查及淋水、蓄水检验，连续淋水不少于2小时，蓄水不少于24小时。

3、卷材防水的泛水收头应嵌入墙体凹槽内并用金属压条固定密封膏封闭，宜附加砼外挑挑檐和鹰嘴滴水或金属泛水板保护收头，避免雨水顺墙体渗入泛水内。

泛水高度距成型屋面不小于250mm。

4、伸出屋面保护层的管道、设备和预埋件（包括排气管）周围应做防水和固定锥台，其与保护层、防水锥台间留凹槽，并嵌填密封材料。

5、屋面找平层（保护层）应设置分格缝，分格缝间距宜4.0-6.0m，缝宽20mm，女儿墙周边分格缝缝宽为30mm。

6、嵌填的密封材料应与接缝两侧粘接牢固，表面应光滑，缝边应顺直，不得有气泡、开裂和剥离等缺陷。

7、檐口檐沟、天沟、女儿墙和出屋面保护层等细部构造应进行单独验收。

防水及保温层说明：1、屋面的保温层和防水层严禁在雨天、雪天和五级风及以上时施工。

2、水落口、泛水、变形缝和伸出屋面管道等处应设置多道设防，包括设置附加层。

3、铺设屋面隔汽层和防水层前，找坡层、找平层等基层必须干净、干燥。

找平层、保温层说明：1、找平层除严格坡度控制外，还应在收水后二次压光，使表面坚固、平整。

2、基层与突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形。

3、找平层宜设分割缝，保护层应设分格缝，并嵌填密封材料。

4、穿屋面立管管周与钢套管之间用嵌填密封材料，套管伸出屋面满足规范要求。

细部构造说明：1、屋顶风帽砼翻边与主体结构同时浇筑，高出屋面建筑做法顶面至少250mm。

2、雨水篦子安放处面层标高应比屋面面层低20mm，并确保篦子周围嵌填严密。

3、屋面面层分格缝或伸缩缝嵌入油膏或密封膏前应在缝内均匀涂刷冷底子油。

4、屋面、露台雨水斗和未封闭的阳台地漏需有防堵塞或防覆盖构造措施。
