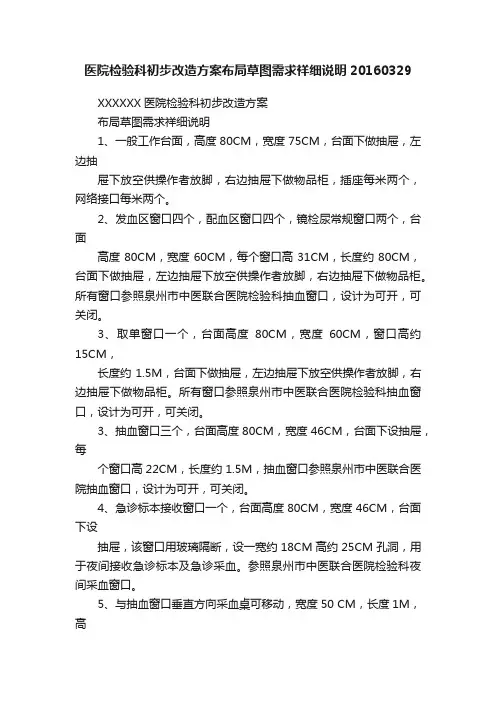

医院检验科初步改造方案布局草图需求祥细说明20160329

医院检验科初步改造方案布局草图需求祥细说明20160329XXXXXX医院检验科初步改造方案布局草图需求祥细说明1、一般工作台面，高度80CM，宽度75CM，台面下做抽屉，左边抽屉下放空供操作者放脚，右边抽屉下做物品柜，插座每米两个，网络接口每米两个。

2、发血区窗口四个，配血区窗口四个，镜检尿常规窗口两个，台面高度80CM，宽度60CM，每个窗口高31CM，长度约80CM，台面下做抽屉，左边抽屉下放空供操作者放脚，右边抽屉下做物品柜。

所有窗口参照泉州市中医联合医院检验科抽血窗口，设计为可开，可关闭。

3、取单窗口一个，台面高度80CM，宽度60CM，窗口高约15CM，长度约1.5M，台面下做抽屉，左边抽屉下放空供操作者放脚，右边抽屉下做物品柜。

所有窗口参照泉州市中医联合医院检验科抽血窗口，设计为可开，可关闭。

3、抽血窗口三个，台面高度80CM，宽度46CM，台面下设抽屉，每个窗口高22CM，长度约1.5M，抽血窗口参照泉州市中医联合医院抽血窗口，设计为可开，可关闭。

4、急诊标本接收窗口一个，台面高度80CM，宽度46CM，台面下设抽屉，该窗口用玻璃隔断，设一宽约18CM高约25CM孔洞，用于夜间接收急诊标本及急诊采血。

参照泉州市中医联合医院检验科夜间采血窗口。

5、与抽血窗口垂直方向采血桌可移动，宽度50 CM，长度1M，高度80CM，桌面下左边做健盘架，健盘架下放空供操作者放脚，右边做抽屉，抽屉下做物品柜，电脑主机放在桌子与抽血台面垂直位置下死角。

6、窗口台面用木质材料做底，覆盖大理石材料做面。

7、标本离心处理台对桌面牢固程度要求较高，下面用木质材料做底，覆盖大理石材料做面，高度80CM，宽度80CM，台面下做抽屉，左边抽屉下放空供操作者放脚，右边抽屉下做物品柜，插座每米4个。

8、检验大厅中间靠近抽血台的仪器台长度约4.2M，宽约1.5M，设计为可移动，排插每米6个，网络接口每米6个预放在台面中间，放血常规桌子下应预留排污水管道，通往污水处理中心。

医院检验科实验室改造、装修设计规划方案SICOLAB设计依据：GB 19781-2005 医学试验室安全要求GB_T 27025-2008 检测和校准实验室能力的通用要求GB_T 21919-2008 检验医学参考测量实验室的要求设计思路实验室设计的总体原则是科学性、安全性、人性化。

设计要达到的目标是患者就检流程顺畅，医患之间沟通无障碍，布局科学，安全高效，环境舒适。

门诊临床实验室是门诊诊疗活动的重要场所，据统计门诊患者约 30% 以上需要到实验室做检查。

作为门诊部医患交流沟通的主要窗口之一，其服务能力、业务流程决定着患者的等候时间和就诊感受。

由于缺乏科学合理的平面布局与流程设计，门诊实验室常常成为门诊患者就诊的瓶颈。

本文主要从临床实验室改造、新建后的一些经验总结出发，与同道共享。

整体规划：应设于近检验科入口处;为门诊服务的应有标本采取室并设置特别病人采血区（单独一个房间）,和样品接收窗口：血液样品接收窗口、体液样品接收窗口。

体液接收窗口可设置于门诊体液检验室。

1 以病人为中心的平面布局设计平面布局充分考虑患者行进路线：按照进入实验室→了解检验流程( 检验流程图) →取号(取号机) →等待(侯检座椅) →采血(采血窗口) →等报告单(报告单等待区、报告显示屏) →打印报告( 自助取单柜) →离开实验室的顺序设置区域、摆放设备。

避免患者折返、消除人流冲突。

2 服务窗口模式的设计服务窗口常见三种模式：小窗口模式、大窗口模式、完全开放式设计模式。

采血室设计建设1. 实验室家具：边台、更衣柜、储藏柜、非手动不锈钢水槽龙头、医用塑料垃圾桶2. 实验室仪器：冰箱、电脑、扫码枪（扫条形码，录入系统信息）、叫号设备、紫外线消毒灯实验室工程设计环境要求：采血环境应该是人性化设置，空间宽敞，光线明亮，通风良好，采血台面高（750mm）和长度宽度（700*700）适宜，桌椅舒适、可转动或斜躺。

有足够采血窗口和工作人员，保证在患者最多的时刻，使患者排队等候采血的时间不超过15min，排队人数不超过5人。

检验科方案设计要求我院住院医技楼第三层为检验科、血库、病理科三部分，本次方案设只针对本层的检验科及输血中心，病理科不在本次方案设计内。

检验科的方案设计要求具体如下：一、检验科清洁区1、办公室：办公桌椅1套、电脑桌椅1套、资料柜3个、接待椅2张、饮水机、洗手池、长沙发、茶几2、资料、阅览室：靠墙布展览柜，电脑桌椅1套，中央设阅览桌椅3、学习会议室：桌椅60套，讲台，电脑投影设备、电视4、私人物品、休息间：60个带锁物品存放柜、饮水机4个、微波炉、消毒柜、中央餐桌椅、洗手池5、报告审打室：电脑桌椅6套、报告暂存柜3个（内科、外科、体检门急诊、）6、办公设备、杂物库房：货架若干7、值班室2间：设门铃和对讲机，床、桌、椅、贮物柜、鞋柜、电视柜8、洗涤室：湿鞋架、带锁鞋柜60个、雨伞挂、卫生用品、清洗槽9、电梯间入口：等待排椅、门铃分别接到检验科值班室和输血科值班室、窗口挂液晶显示屏（显示核收信息）缓冲区1、男换衣间：配洗手池6个（配热水器），壁衣勾30个、贮物柜2个、衣镜2、女换衣间：配洗手池6个（配热水器），壁衣勾30个、贮物柜2个、衣镜3、卫生间：由缓冲区到卫生间的门可上锁由缓冲区到污染区的门为感应式开闭污染区（加过道约1420 m2）1、试剂耗材库房：电脑桌椅1套、点货台1张、分析天枰、货架若干、化试柜（其中带双锁1个）2、试剂冷库：保持室内2-8度，货架若干3、标本冷库：保持室内2-8度，样品架若干4、标本前处理：接收台及电脑2台、各型离心机4台，恒湿水箱3台、生物安全柜2台、水槽5、纯净水中心：输水管布到微生物、P2+、化学发光、时间分辨、酶免、特定蛋白、生化1、生化26、急诊室：工作台、电脑3台、干式生化仪、RELIA仪、血气分析、电解质分析仪、血细胞分析、血凝仪、显微镜、冰箱3台、水槽7、体液室：工作台、全自动尿沉渣分析仪2台、大便分析仪、电脑3台、台式离心机、显微镜、相差显微镜、冰箱、水槽8、临检区：血细胞分析仪2台、血凝仪2台、电脑4台、血流变仪、血沉仪、离心机、显微镜2台、冰箱4台、杂项操作台、水槽等9、形态：显微数码摄像系统2台、电脑2台、标本保存柜、试剂柜、操作台、水槽等10、流式细胞术：流式细胞仪、电脑1台、电热恒温水箱2台、离心机、冰箱2台、操作台、水槽等11、遗传室： CO2培养箱、操净工作台、荧光倒置显微摄像系统、分析天枰、冰箱2台、低温冰柜、试剂柜2 个12、PCR室：试剂贮存准备区、标本准备区、扩增区、产物分析区。

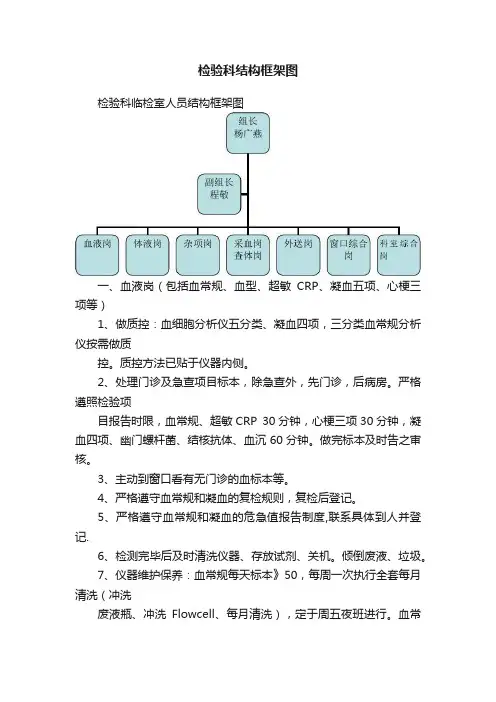

检验科结构框架图检验科临检室人员结构框架图一、血液岗（包括血常规、血型、超敏CRP、凝血五项、心梗三项等）1、做质控：血细胞分析仪五分类、凝血四项，三分类血常规分析仪按需做质控。

质控方法已贴于仪器内侧。

2、处理门诊及急查项目标本，除急查外，先门诊，后病房。

严格遵照检验项目报告时限，血常规、超敏CRP 30分钟，心梗三项30分钟，凝血四项、幽门螺杆菌、结核抗体、血沉60分钟。

做完标本及时告之审核。

3、主动到窗口看有无门诊的血标本等。

4、严格遵守血常规和凝血的复检规则，复检后登记。

5、严格遵守血常规和凝血的危急值报告制度,联系具体到人并登记.6、检测完毕后及时清洗仪器、存放试剂、关机。

倾倒废液、垃圾。

7、仪器维护保养：血常规每天标本》50，每周一次执行全套每月清洗（冲洗废液瓶、冲洗Flowcell、每月清洗），定于周五夜班进行。

血常规每天标本<50, 每2周一次执行全套每月清洗,定于第二周周五夜班进行.大约30-40分钟.血凝仪:每日清洗样品针:每天做完批量标本及时清洗.每周管路清洗:定于每周五下午.清洗方法贴于仪器前侧.8、倾倒废液、垃圾。

擦拭仪器，整理桌面。

9、外送比对的项目要做好记录、分析并存放到门诊比对本里。

10、月底整理当月血常规、血凝室内质控并小结，并计算下月靶值。

11、月底抄写本月血常规质控值作为下月室内上报质控值。

12、未提到的与临检血液有关的所有工作。

13、对所负责的工作合理安排时间，认真对待、有始有终，尽量完成接手的工作，实在不能完成务必做好交接，保证质量。

二、体液岗（包括尿常规、便常规、分泌物常规等）1、做尿常规质控工作。

2、及时处理窗口的标本，将标本转移到室内，及时检测，确保检验质量，以免造成纠纷。

3、先处理白带常规，因为滴虫需要保暖，以免时间长影响观察。

处理尿液时，内三门诊和病房全部离心镜检，其他科室当蛋白》1+和/或隐血》1+而镜下不符时要将尿液离心。

离心方法：取3/4塑料管尿，1300-1400r/min离心5分钟，倒掉上清液，取沉渣混匀镜检。

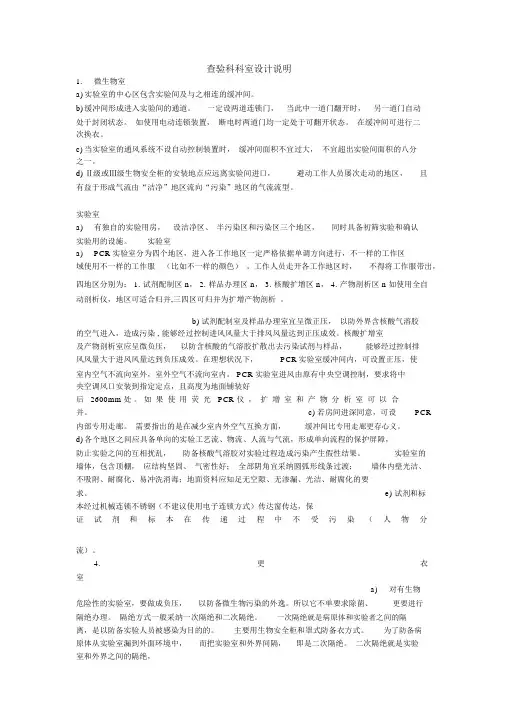

查验科科室设计说明1.微生物室a)实验室的中心区包含实验间及与之相连的缓冲间。

b)缓冲间形成进入实验间的通道。

一定设两道连锁门，当此中一道门翻开时，另一道门自动处于封闭状态。

如使用电动连锁装置，断电时两道门均一定处于可翻开状态。

在缓冲间可进行二次换衣。

c)当实验室的通风系统不设自动控制装置时，缓冲间面积不宜过大，不宜超出实验间面积的八分之一。

d) Ⅱ级或Ⅲ级生物安全柜的安装地点应远离实验间进口，避动工作人员屡次走动的地区，且有益于形成气流由“洁净”地区流向“污染”地区的气流流型。

实验室a)有独自的实验用房，设洁净区、半污染区和污染区三个地区，同时具备初筛实验和确认实验用的设施。

实验室a)PCR实验室分为四个地区，进入各工作地区一定严格依据单调方向进行，不一样的工作区域使用不一样的工作服（比如不一样的颜色）。

工作人员走开各工作地区时，不得将工作服带出，四地区分别为： 1. 试剂配制区 n， 2. 样品办理区 n， 3. 核酸扩增区 n， 4. 产物剖析区 n 如使用全自动剖析仪，地区可适合归并,三四区可归并为扩增产物剖析。

b) 试剂配制室及样品办理室宜呈微正压，以防外界含核酸气溶胶的空气进入，造成污染 , 能够经过控制进风风量大于排风风量达到正压成效。

核酸扩增室及产物剖析室应呈微负压，以防含核酸的气溶胶扩散出去污染试剂与样品，能够经过控制排风风量大于进风风量达到负压成效。

在理想状况下，PCR实验室缓冲间内，可设置正压，使室内空气不流向室外，室外空气不流向室内。

PCR实验室进风由原有中央空调控制，要求将中央空调风口安装到指定定点，且高度为地面铺装好后 2600mm 处。

如果使用荧光 PCR 仪，扩增室和产物分析室可以合并。

c) 若房间进深同意，可设PCR 内部专用走廊。

需要指出的是在减少室内外空气互换方面，缓冲间比专用走廊更存心义。

d)各个地区之间应具备单向的实验工艺流、物流、人流与气流，形成单向流程的保护屏障，防止实验之间的互相扰乱，防备核酸气溶胶对实验过程造成污染产生假性结果。

医院检验科实验室设计及配置SICOLAB第一篇：医院检验科实验室设计及配置SICOLAB医院检验科实验室设计及配置SICOLAB 平面布局根据国家相关标准要求和使用流程，平面主要分成四大区域，分别为：清洁区、缓冲区、污染区域以及血库。

清洁区主要是由办公室、休息室、学习室组成；缓冲区主要是由更衣室和试剂储存室组成；污染区是标本处理室、生化免疫工作区、细菌实验室、艾滋病实验室、临床基因扩增检测实验室、洗涤室、标本储存区域组成。

血库由血清学实验室、储血室、发血室组成。

2 平面工艺流程及各实验室的主要设备配置检验科的平面流线是根据科室具体工作流程来确定的，检验科的主要工作流程如下：标本接收一标本处理一标本实验一报告发放一标本保存一废物处理。

在这些工作中又根据人员、标本及物品的不同分为：医生流向、标本流向、污物流向。

① 医生工作流向：办公室一换鞋一更衣一各实验室一洗手一更衣一换鞋一办公室。

②标本流向：标本接收(门诊和住院)一标本处理(标本登记、分检、离心)一标本实验一标本保存一废弃处理。

③污物流向：收集打包一污物走廊一污物分类清洗一消毒一污物出口检验科内包含了各个不同功能的小的实验室，流向原则基本一致。

各实验室的主要设备配置和要求：① 血库：根据血库验收标准，血库总面积不得少于50平方米。

储血室用来储存血液，放置专用储血冰箱『(4±2)℃)12～3台，要为未来增加低温冰箱预留位置，此房间没法对外开窗通风，要考虑到冰箱散热的需求；血清学实验室主要设备有标本储存冰箱1台、试剂储存冰箱1台、专用离心机2台、显微镜1台、恒温水浴箱1台、酶标仪1台、洗板机1台等；发血室有血浆融化机1台。

②生化免疫区：生化仪1台、血球仪、血凝仪等，该区域面积约300平方米，主要是考虑增加大型设备，和设备上下水的要求预留。

③ 微生物实验室：根据《微生物和生物医学实验室生物安全通用准则》等标准的要求，面积设置不少于50平方米，污染区和清洁区分开。

VOLAB医院检验病理实验室规划设计方案检验科是医院中接收病人血液、体液等样本，进行检验分析，并向临床医师发出检验报告的一个临床诊断科室，一个设计科学合理的实验室，能为检验人员提供一个安全、高效的工作环境。

VOLAB就医院检验病理实验室规划问题做了很专业的设计方案。

一、平面布局1、检验科宜设在门诊楼，并应自成一区，三甲医院检验科面积宜不少于1200㎡，二甲医院检验科面积宜不少于800㎡，如果检验科还承担有较多的科研、教学任务，面积还应适当增加。

2、检验科平面布局应能清晰的分出清洁区、半污区和污染区，各区域之间应有隔断隔开，清洁区主要由更衣室、办公室等组成，半污染区主要由试剂库、制水间等辅助功能间组成，污染区主要由采血室、检测实验室组成。

3、检验科应人物流分开，人员和物品应有独立的出入口，特别是污物应有专用出口，且经医院的污梯送至医院集中的医疗废物存放点，不得走医院的客梯。

4、为保证检测工作的安全，生物安全实验室应符合BSL-2级实验室的要求，在生物安全实验室的出口处应设有非手动洗手装置和紧急洗眼装置，部分高污染风险的工作应在二级生物安全柜进行。

（1）HIV初筛实验室：分为清洁区、半污染区、污染区，面积不宜小于45㎡。

（2）PCR实验室：分为试剂准备室、样品制备室、扩增分析室，各实验室前要有缓冲间，PCR总面积不宜小于60㎡。

（3）微生物实验室：分为准备室、缓冲间和工作区，面积不宜小于35㎡。

（4）采血区应单独成一区，采血窗口的长度不宜小于1.2m，宽度45-1500px 为宜，采血窗口的数量应参考日平均门诊数量确定，并适当考虑将来发展需要。

（5）生化区在设计时应重点关注生化机，生化机的更新换代速度很快，在设计前应与设备厂家联系，确定设备的摆放位置、规格、重量、功率、用水量等参数。

二、洁净装饰要求1、墙板、顶棚材料要求易于清洗消毒、耐擦洗、不起尘、不开裂、光滑防水，常用材料为双面夹心彩钢板，防火等级不低于难燃B1级。

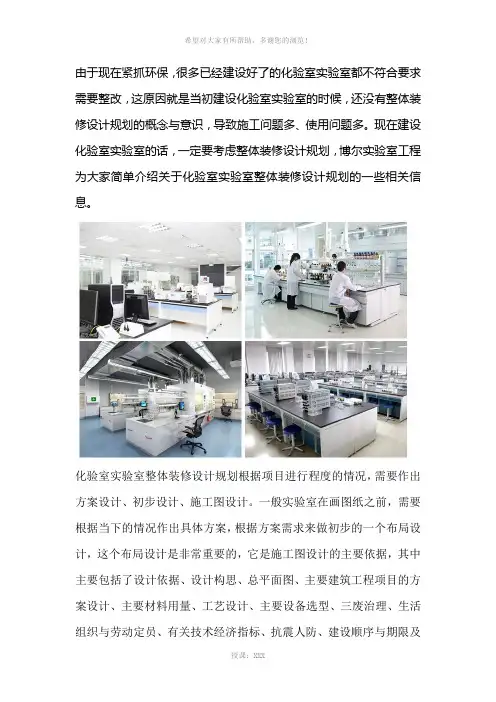

由于现在紧抓环保，很多已经建设好了的化验室实验室都不符合要求需要整改，这原因就是当初建设化验室实验室的时候，还没有整体装修设计规划的概念与意识，导致施工问题多、使用问题多。

现在建设化验室实验室的话，一定要考虑整体装修设计规划，博尔实验室工程为大家简单介绍关于化验室实验室整体装修设计规划的一些相关信息。

化验室实验室整体装修设计规划根据项目进行程度的情况，需要作出方案设计、初步设计、施工图设计。

一般实验室在画图纸之前，需要根据当下的情况作出具体方案，根据方案需求来做初步的一个布局设计，这个布局设计是非常重要的，它是施工图设计的主要依据，其中主要包括了设计依据、设计构思、总平面图、主要建筑工程项目的方案设计、主要材料用量、工艺设计、主要设备选型、三废治理、生活组织与劳动定员、有关技术经济指标、抗震人防、建设顺序与期限及总概算等。

以上方案与初步布局设计全部通过后，就需要做施工图设计了。

其主要内容应包括：总平面、建筑、结构、给排水、电气、采暖通风及其他有关的专业设备系统的设计；精确详细地交代它们的位置净距、坐标、标高、构造形式、节点详图、用料做法、尺寸、坡向、材质型号、设备规格或选用的标准图纸构件详图索引号、施工安装的技术要求和特殊部位的检验方法等。

一个合格的化验室实验室整体装修设计规划需要考虑到以下重要信息：1、化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁（车间化验室除外）。

为保持良好的气象条件，一般应为南北方向。

2、根据化验任务需要，操作过程中常产生有害的气体或蒸气。

因此，通风设备要安装到位，通风柜要用起来。

3、建筑要求化验室的建筑应耐火或用不易燃的材料建成，隔断和顶棚也要考虑到防火性能。

可采用水磨石地面，窗户要能防尘，室内采光要好，门应向外开，大实验室应设两个出口，以利于发生意外时人员的撤离。

4、供水和排水供水要保证必须的水压、水质、和水量以满足仪器设备正常运行的需要，室内总阀门应设在易操作的显著位臵，下水道应采用耐酸碱腐蚀的材料，地面应有地漏。

检验科是医院中接收病人血液、体液等样本，进行检验分析，并向门诊医师发出检验报告的一个诊断科室，一个设计科学合理的实验室，能为检验人员提供一个安全、高效的工作环境。

新建的医院检验科的实验室，在设计阶段就可以从房屋结构、布局、操作流程上满足生物安全防范及检验工作的特殊需求。

但是，目前我国仍然有很多的医院，比如有些乡镇卫生院即使是重建了，也远远达不到安全、隔离的标准。

一、平面布局1. 检验科宜设在门诊楼，并应自成一区，三甲医院检验科面积宜不少于1500㎡，二甲医院检验科面积宜不少于600㎡，如果检验科还承担有较多的科研、教学任务，面积还应适当增加。

2. 检验科平面布局应能清晰的分出实验区和办公区，各区域之间应有隔断隔开，办公区主要由更衣室、办公室、茶水间、会议室、示教室等组成，实验区主要由生化区、免疫区、微生物实验室等组成。

3. 检验科应人物流分开，人员和物品应有独立的出入口，特别是污物应有专用出口，且经医院的污梯送至医院集中的医疗废物存放点，不得走医院的公共通道。

4. 为保证检测工作的安全，生物安全实验室应符合BSL-2级实验室的要求，在生物安全实验室的出口处应设有非手动洗手装置和紧急洗眼装置，部分高污染风险的工作应在二级生物安全柜内进行。

（1）HIV初筛实验室：分为清洁区、半污染区、污染区，面积不宜小于45㎡。

（2）PCR实验室：分为试剂准备室、样品制备室、扩增分析室，各实验室前要有缓冲间，PCR总面积不宜小于75㎡。

（3）采血区应单独成一区，采血窗口的长度不宜小于，宽度55cm以内为宜，采血窗口的数量应参考日平均门诊数量确定，并适当考虑将来发展需要。

体液接受窗口，应与采血窗口有明确区分。

（4）生化区和免疫区在设计时应关注仪器的上下水位置及用电能耗等设备参数，应与设备厂家联系，确定设备的摆放位置、规格、重量、功率、用水量等。

二、洁净装饰要求1. 墙板、顶棚材料要求易于清洗消毒、耐擦洗、不起尘、不开裂、光滑防水，常用材料为双面夹心彩钢板，防火等级不低于难燃B1级。

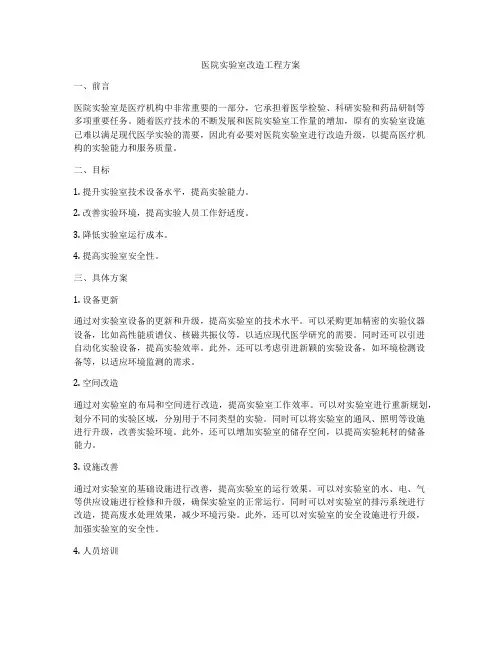

医院实验室改造工程方案一、前言医院实验室是医疗机构中非常重要的一部分，它承担着医学检验、科研实验和药品研制等多项重要任务。

随着医疗技术的不断发展和医院实验室工作量的增加，原有的实验室设施已难以满足现代医学实验的需要，因此有必要对医院实验室进行改造升级，以提高医疗机构的实验能力和服务质量。

二、目标1. 提升实验室技术设备水平，提高实验能力。

2. 改善实验环境，提高实验人员工作舒适度。

3. 降低实验室运行成本。

4. 提高实验室安全性。

三、具体方案1. 设备更新通过对实验室设备的更新和升级，提高实验室的技术水平。

可以采购更加精密的实验仪器设备，比如高性能质谱仪、核磁共振仪等，以适应现代医学研究的需要。

同时还可以引进自动化实验设备，提高实验效率。

此外，还可以考虑引进新颖的实验设备，如环境检测设备等，以适应环境监测的需求。

2. 空间改造通过对实验室的布局和空间进行改造，提高实验室工作效率。

可以对实验室进行重新规划，划分不同的实验区域，分别用于不同类型的实验。

同时可以将实验室的通风、照明等设施进行升级，改善实验环境。

此外，还可以增加实验室的储存空间，以提高实验耗材的储备能力。

3. 设施改善通过对实验室的基础设施进行改善，提高实验室的运行效果。

可以对实验室的水、电、气等供应设施进行检修和升级，确保实验室的正常运行。

同时可以对实验室的排污系统进行改造，提高废水处理效果，减少环境污染。

此外，还可以对实验室的安全设施进行升级，加强实验室的安全性。

4. 人员培训通过对实验室人员的培训，提高实验室的实验能力和服务质量。

可以组织实验室人员参加各种实验技术培训，提高他们的实验技能和专业知识。

同时还可以开展实验室管理培训，加强实验室管理人员的管理能力。

此外，还可以组织实验室人员参加各种实验技术交流会，增进他们的交流与合作。

四、成本预算根据以上方案，初步预算如下：1. 设备更新：预计投入1000万元。

2. 空间改造：预计投入500万元。
