放疗高能电子线知识学习培训课件

体表面，产生次
级电子
2.次级电子有一
定得的射程，
并在模体内进行
能量沉积
3.在电子射程范
围内，由高能次
级电子产生的吸
收剂量随深度增
加而增加
4.大约在电子最
大射ቤተ መጻሕፍቲ ባይዱ处达到最
大，形成建成深
度
最大剂量点
指数衰减区
指数衰减区： 由于高能高 能X射线的 强度随组织 深度增加而 按指数和平 方反比定律 减少，造成 产生的高能 次级电子数 随深度增加 而减少，所 以在最大建 成深度以后， 吸收剂量随 深度增加而 减少
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。

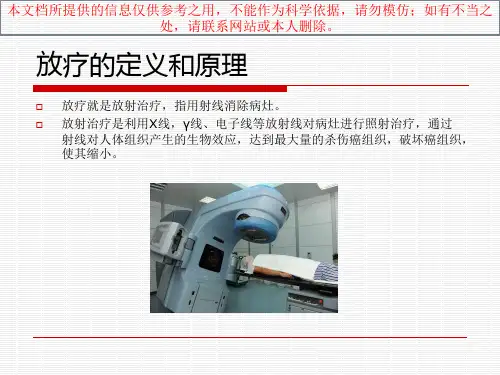

勾画靶区和计划设计
勾画靶区：由医生在CT模拟扫描后的病人CT资料上勾画出在放疗过程中 需要考虑到的身体部位，病灶组织以及危及器官等。
治疗计划设计是指治疗物理师，治疗医生，治疗技师根据病人的临床诊断 结果就肿瘤照射野安排，照射剂量，射线能量的选择以及放射治疗分次情 况在实施治疗前作出的计划与安排。
多叶光栅MLC
MLC是调强放射治疗的基础部件，MLC系统能够自动生产当前的适形野， 起到挡铅的作用。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
楔形板
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
挡铅
适形放疗是目前开展最活跃的一种放射治疗方法。它可以有效提高肿瘤的 靶区剂量．明显减轻靶区周围正常组织的放射性损伤。要实现适形照射野 放疗主要有两种方法：利用低熔点铅制作符合肿瘤投照形状的适形铅挡块， 或使用多叶光栅准直器MLC形成适形照射野。

②全乳同步推量放疗： 全乳照射剂量：50.4 Gy/5.6周 /28次。 瘤床同步推量：60.2 Gy/5.6周 /28次
③窝区照射：个体化放疗。
12/26/2023
乳腺癌放疗讲解
14
五、放射治疗剂量
（2）根治术后或改良根治术后胸壁的预防剂量为 46～50Gy／(4．5～5周·23—25次)，2Gy／次，每 周5次。如果切缘阳性，对原发灶部位增量5— 15Gy／5—8次。
（1）乳腺功能保全手术后的患者； （2）根治术或改良根治术后患者，原发灶为T3
或腋窝淋巴结转移数≥4个者； （3）不论采用哪种手术方式其切缘阳性或有肉
眼可见的残余病灶者； （4）腋窝淋巴结≥3cm，淋巴结包膜已受侵、淋
巴管侵犯和肿瘤位于内象限者； （5）局部晚期不能手术切除的患者。
12/26/2023
12/26/2023
乳腺癌放疗讲解
13
五、放射治疗剂量
（1）乳腺癌保乳术后：
①全乳常规放疗+病灶区补量或全乳调强放+病灶区补量： 全乳 DT 50 Gy/5 周 /25 次，术疤痕周围外放 2-3 cm ，用 合适能量的电子线补量，DT 10Gy/1周 /5次。或应用后装 组织间插植补量 , DT 7 Gy/ 次 , 共两次
放疗作为乳腺癌综合治疗的重要部分，是 否需要放疗必须综合考虑患者的预后因素。在 确定放疗适应症后，最重要的步骤就是选择合 理的放疗技术。总之，既要避免漏掉应该放疗 的病人，又要避免过度和不恰当的治疗对患者 造成不良后果。
12/26/2023
乳腺癌放疗讲解
18
12/26/2023
乳腺癌放疗讲解
19
心脏受到照射后可诱发心包炎、全心脏炎 和冠状动脉疾患。特别是左侧乳腺癌内乳区 用高能射线照射时，可发生放射性心脏病。 其发生率与是否并用阿霉素化学治疗以及心

治疗体位的选择
有多种因素影响定位、摆位时体位的重复性：皮下脂肪层的厚度会影 响皮肤的为孩子和皮肤的移动；皮肤和皮下脂肪层的张力 亦会收到肌肉的张力和重力的影响而改变其位置。因此，皮肤的不同张力 程度会直接影响患者在CT、模拟机床上和加速器治疗床上 的位置。譬如，患者从床的左侧上床和从床的右侧上床，皮肤张紧的状态 会有不同。若患者先坐在床上，然后再躺下，使患者处于 舒服的和自然地体位，不仅能减缓上述皮肤张力的影响，而且也可能减轻 肌肉拉近对体位重复的影响。因此，治疗体位一旦确定， 要求操作技术员应严格遵守该体位要求的摆位步骤，努力减少从定位到治 疗的过程中因皮肤、脂肪、肌肉等因素对其位置的影响。
另一种常用的体位固定技术，是将体位辅助装置和题为固 定材料做成一体，如头颈部体位固定用的口咬托头部固定装置， X线立体定向治疗用的头部面膜等，这种固定方法的优点是进 一步提高了体位固定精度和改进了体位的重复性。
体位参考标记
体位及体位固定之后，表示患者的治疗部位与体位固定器形成一个类似刚性结构。 通过模拟定位机及CT/MRI等影像设备，利用治疗计划系统找到患者的靶区中心，确立患 者治疗部位的坐标系。患者坐标系一旦确立，靶区的相对范围、靶区与周围重要组织和 器官的关系等都被确定。对头颈部，因器官和组织运动相对较小，患者坐标系中确定的 上述关系一般不会改变；但对胸、腹部位，由于呼吸、器官运动等引起的靶区、器官和 组织的相对位移扩大，患者坐标系中确定的上述关系会随时间变化；加上前述的皮肤、 皮下脂肪、及至肌肉的张力及拉紧状态每次不同，造成治疗部位的整体与体位固定器发 生位移。 为了评估上述各种因素引起的相对位移量，必须在患者坐标系中设置参考标记点。 参考标记点的位置的选择应遵从下述原则：1、该点可以是某一解剖位置，如斗篷野照射 时的胸骨切迹、食管癌照射时某一胸椎体前缘等。它们不会因呼吸和器官及组织的运动 而变化太大，而且在模拟机、CT机图像上能显像，并希望它们能在使用的摄野之内，以 使拍摄摄野模拟和摄野证实片时，可以显示它们与射野的相互关系。位于体表位置的标 记，叫皮肤标记；位于体内的标记叫内标记；2、对皮下脂肪层较薄的部位，体位固定器 与身体形成的刚性较好，如头颈部肿瘤的照射，皮肤标记可设在题为固定面罩上；3、对 皮下脂肪层较厚的部位，如腹部肿瘤的照射，设立皮肤标记时，一定要选择好体罩固定 方法，患者每次躺上时，使皮肤标记的位移最小；4、标记点应该距离靶中心位置越近越 好，即是说，内标记比体表标记引起的误差小得多，因此X（r）线体部立体定向治疗小 病变时，在肿瘤（靶区）周围予埋金点（内标记）的方法比体表标记的方法的精度高得 多。

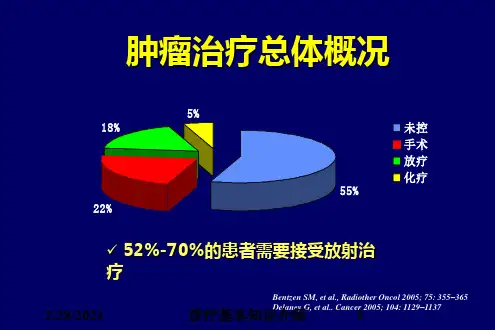

• 分化程度：一般来说，分化程度差，恶性程度 高，对放射越敏感
• 肿瘤的大体类型：如鼻型或鼻腔型NK/T细胞 淋巴瘤
• 病人的一般情况：贫血、是否合并局部感染、 生活指数等
2/28/2021
放疗基本知识介绍
14
肿瘤控制率（tumor control probability, TCP） • 亚临床病灶：45-50Gy可以控制90%以上 • 显微镜下残留：较高的剂量，如60-65Gy • 临床检查出的肿瘤：T1可能需60Gy，T4可能需要70-
胞所占的比例、肿瘤放疗损伤的修复
2/28/2021
放疗基本知识介绍
12
放射敏感性的分类
• 高度敏感：精原细胞瘤、白血病、恶性淋 巴瘤
• 中度敏感：基底细胞癌、鳞状细胞癌、非 小细胞肺癌
• 放疗抗拒：大部分脑瘤、软组织肿瘤、骨 肉瘤及恶性黑色素瘤
2/28/2021
放疗基本知识介绍
13
• 组织来源：精原细胞瘤、淋巴瘤放射敏感，鳞 癌、腺癌中度敏感，软组织肉瘤、骨肉瘤不敏 感
24
外照射靶区剂量分布的规定
• 内靶区（internal target volume，ITV ）GTV和CTV都是 根据肿瘤的分布特点及形态在CT/MR/DSA/PET等静态 影像上确定的，没有考虑到器官的运动，但在患者的 坐标系中，CTV的位置是不断变化的，由于呼吸或者 器官运动或照射中CTV体积和形态的变化所引起的 CTV外边界运动的范围，成为内边界（internal margin ，IM），IM的范围称为ITV。
医生
• 2.选择体位固定措施
医生、物理师、技术员
• 3.获取影像学资料（CT、MRI、PET等）
影像科或放疗科
• 4.影象学资料的处理（传输、融合等）
